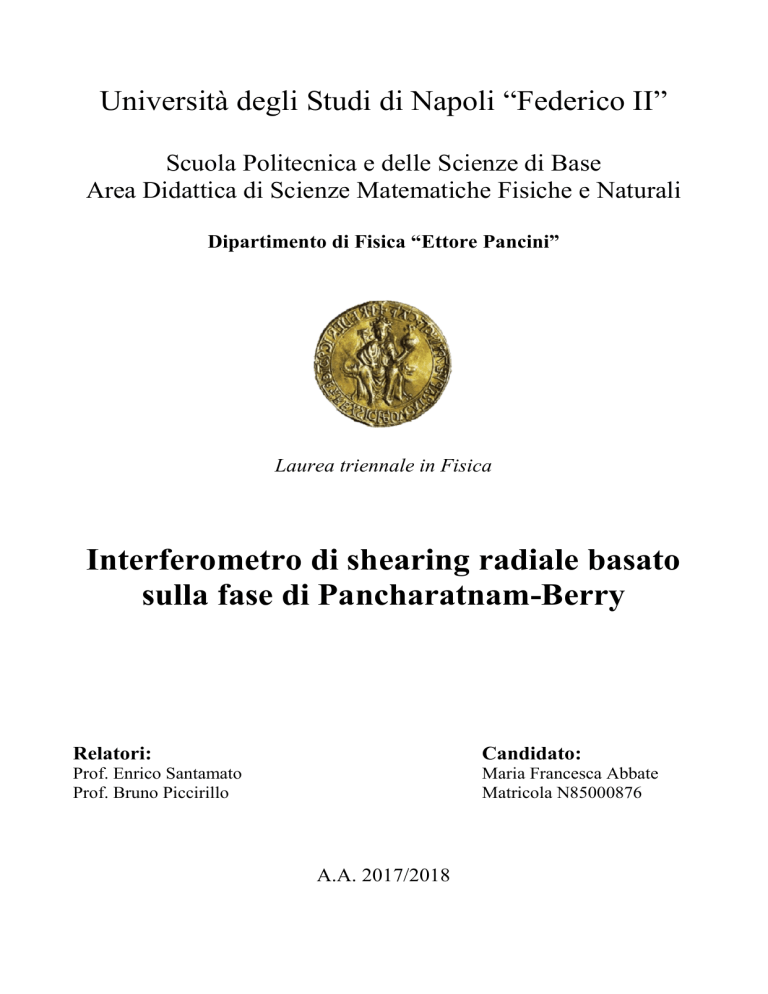

Università degli Studi di Napoli “Federico II”
Scuola Politecnica e delle Scienze di Base
Area Didattica di Scienze Matematiche Fisiche e Naturali
Dipartimento di Fisica “Ettore Pancini”
Laurea triennale in Fisica
Interferometro di shearing radiale basato
sulla fase di Pancharatnam-Berry
Relatori:
Candidato:
Prof. Enrico Santamato
Prof. Bruno Piccirillo
Maria Francesca Abbate
Matricola N85000876
A.A. 2017/2018
Indice
1 Interferometria
1.1 Esempi di interferometri . . . . . . . . . . . . . . . . . . . . .
1.2 Esempi di interferometri di shearing . . . . . . . . . . . . . .
1.2.1 Interferometri di shearing basati sulle wedge plate . .
1.2.2 Interferometro di shearing basato su cristallo . . . . .
1.2.3 Interferometri di shearing a cristalli liquidi . . . . . .
1.2.4 Interferometri di shearing basati sulla fase geometrica
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
5
6
7
8
9
11
12
2 Fase di Pancharatnam-Berry e GPLs
2.1 Fase di Pancharatnam-Berry . . . . . . . . . . . . .
2.1.1 Sfera di Poincarè e parametri di Stokes . . .
2.2 GPLs . . . . . . . . . . . . . . . . . . . . . . . . . .
2.2.1 Ottica dei cristalli liquidi e lamine di ritardo
2.2.2 Funzionamento di una GPLs . . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
14
14
17
20
20
22
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
3 Interferometro di shearing: realizzazione e risultati
26
3.1 Apparato sperimentale . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.2 Esempio di misura e risultati . . . . . . . . . . . . . . . . . . . . . . . . 28
A Teorema adiabatico
33
Bibliografia
35
2
Introduzione
Per misure di superficie ad alta precisione, il metodo più utilizzato è l’interferometria,
in quanto permette di ottenere informazioni sulla fase del campo ricostruendo quindi
il fronte d’onda uscente dalla superficie da analizzare e conseguentemente la superficie
stessa. Negli interferometri più comuni, l’interferenza è data da due fasci: uno passante
per la superficie da analizzare, contenente l’informazione da rivelare, e l’altro passante
per una superficie di riferimento nota di buona qualità. Ciò comporta oltre alla necessità
di disporre di una buona superficie di riferimento anche un’alta sensibilità alle vibrazioni
e disallineamenti.
L’interferometria di shearing supera questi problemi in quanto i due fasci che andranno ad interferire sono generati come copia di un unico fascio che attraversa la sola
superficie da analizzare. Negli interferometri di shearing vi è in generale uno o più
componenti il cui ruolo è quello di generare lo shear, descritto tramite i parametri di
shearing: la distanza di shear, (SD shearing distance) ovvero di quanto i due fasci
risultano spostati e la differenza di fase tra i due fasci (SP shearing phase). Gli interferometri di shearing implementati fino ad oggi, presentano però alcuni difetti: in
generale è molto difficile separare i parametri SD e SP, e ancor di più variarli in modo
indipendente, al fine di ottenere la combinazione migliore che porti alla figura di interferenza desiderata. Inoltre risultano essere poco versatili (i gradi di libertà su cui fare
la misura restano fissati ad es. un interferometro di shearing laterale potrà rivelare la
derivata del campo solo lineare) e in generale molto ingombranti (realizzati con numerosi componenti ottici) o quelli poco ingombranti risultano essere molto costosi (ad es.
realizzato con un unico componente di cristallo).
Un innovativo interferometro di shearing è quello basato su componenti ottici a fase geometrica (o di Panchartnam-Berry), che oltrepassa queste difficoltà. Il generatore
di shear è costituito da una coppia di PBOE (componente ottico basato sulla fase di
Panchartnam-Berry, lamine di ritardo con asse ottico che varia nel piano trasverso):
il principale vantaggio nel loro utilizzo è quello di poter regolare indipendentemente i
parametri di shear semplicemente variando la loro distanza; oltre ad essere poco ingombrante (lenti sottili a cristalli liquidi), è anche molto versatile, difatti è possibile
utilizzarlo come derivatore lineare, radiale o azimutale cambiando la lente a fase geometrica utilizzata, (rispettivamente Λ-plate, GPLs, q-plate). Inoltre essendo basato su
lenti a cristalli liquidi è possibile controllarne il funzionamento (attivare o disattivare
lo shearing) mediante un campo esterno.
Questo lavoro di tesi si propone di descrivere il funzionamento di un interferometro
di shearing radiale basato sulla fase geometrica, che utilizza come generatore di shear
delle GPLs (lenti sferiche a fase geometrica con asse ottico che varia quadraticamente nel piano trasverso). La lente si comporta come lente convergente o divergente a
seconda della polarizzazione in ingresso, in questo modo un fascio in ingresso risulta
3
INDICE
4
duplicato in uscita, una parte espansa ed una contratta. La differenza tra i due fasci
(SE shearing expasion) può essere regolata variando la distanza tra le due lenti. Un’altra caratteristica innovativa è che è possibile strutturare il fronte d’onda del fascio in
uscita in quanto, essendo geometrica l’unica differenza di fase ottenuta tra i vari punti
del campo nel piano trasverso, essa sarà dipendente solo dalla disposizione dell’asse
ottico delle lenti nel piano trasverso. Nel primo capitolo verranno presentati alcuni tipi
di interferometri di shearing implementati fin’ora; nel secondo verrà illustrato il funzionamento delle GPLs, componente principale dell’interferometro di shearing radiale
oggetto di questa tesi; nel terzo si mostrerà il funzionamento dell’interferometro e la sua
realizzazione sperimentale, utilizzando come oggetto da analizzare una lente cilindrica
simulata con un SLM (modulatore spaziale di luce).
Capitolo 1
Interferometria
Misurare la fase di un’onda elettromagnetica può avere numerose applicazioni. Ad
esempio, misurare la forma della superficie di un componente ottico, come una lente
o uno specchio; ottenere informazioni sulla microstruttura di una superficie, tramite
misure di superfici ruvide o ancora misure di metrologia ottica, ovvero misure che permettono di trovare proprietà di un materiale, come l’omogeneità o aberrazioni presenti
in un componente ottico. Tra le varie tecniche utilizzate per misure di superfici l’interferometria presenta numerosi vantaggi. Ha un’alta sensibilità (dell’ordine dei nanometri)
per la topografia delle superfici. Inoltre non richiede contatti meccanici con la superficie
in esame, di conseguenza non ci sono rischi di danneggiare o deformare la superficie,
come può alle volte succedere con altri metodi come test plate o sonde a contatto. Un
interferometro è uno strumento che, in generale, compara la posizione o la struttura
superficiale di due oggetti. I componenti di un interferometro di base a divisione di
fascio (distinti da quelli a divisione di fronte d’onda) consistono in una sorgente di luce,
un beamsplitter, una superficie di riferimento, una superficie da analizzare (test) e uno
schermo o una telecamera dove raccogliere le frange di interferenza. Il beamsplitter genera i fasci da inviare sulla superficie test e quella di riferimento da una singola sorgente
in modo da garantire la mutua coerenza. Quando i due fasci si ricombinano l’intensità
osservata varia a seconda dell’ampiezza e della fase di essi. Assumendo i due fasci di
uguale intensità e perfettamente in fase nel punto in cui sono ricombinati l’intensità
risultante è quattro volte l’intensità del singolo fascio. Questo fenomeno è noto come
interferenza costruttiva. L’interferenza distruttiva avviene invece quando i due fasci
sono esattamente opposti in fase: i due fasci si eliminano a vicenda e l’intensità risultante è zero. Se i due fasci si estendono spazialmente, si possono osservare le variazioni
su uno schermo nella fase relativa tra i fronti d’onda. Si vedranno dunque delle frange
di interferenza, regioni alternate di interferenza costruttiva e distruttiva. In generale le
differenze di fase tra i due fronti d’onda sono generate dal cammino ottico diverso dei
due fasci. Analizzando il pattern di interferenza, è possibile determinare le differenze
di cammino ottico in ogni punto del campo visivo dello strumento. Le differenze di
fase sono causate dal fatto che la superficie test e quella di riferimento non hanno esattamente la stessa forma e pendenza; generalmente la superficie di riferimento è scelta
in modo tale da presentare meno aberrazioni possibili, cosı̀ il pattern risultante delle
frange indicherà le imperfezioni della superficie in esame. (Fig1.1)
5
CAPITOLO 1. INTERFEROMETRIA
6
Figura 1.1: Interferometro
1.1
Esempi di interferometri
Ci sono molti tipi di interferometri, che si differenziano per l’assetto e per la natura
dei componenti ottici utilizzati. Per misurare la forma di una superficie o la qualità
di un fronte d’onda trasmesso da un’unica superficie o un intero sistema ottico sono
spesso utilizzati gli interferometri di Fizeau o Twyman Green. Per quanto riguarda gli
interferometri di Fizeau (Fig. 1.2), la superficie di riferimento è incorporata insieme al
beamsplitter in un unico componente noto come elemento di trasmissione. Le frange
sono ben visibili anche con una grande differenza di cammino ottico grazie alla alta
coerenza del laser, permettendo di posizionare la superficie da analizzare in qualsiasi
posto conveniente del fascio test. L’interferometro Twyman-Green, invece, inventato
Figura 1.2: Interferometro Fizeau
e brevettato nel 1916, è mostrato in fig. 1.3 . La sorgente di luce per un TwymanGreen è una sorgente puntiforme quasi monocromatica che viene collimata da una lente
in un’onda piana. Questa onda piana è divisa in un fascio di riferimento e un fascio
di prova da un beamsplitter. L’utilizzo principale è testare delle lenti, nel qual caso
il fascio di riferimento si riflette su un piano di riferimento noto mentre il fascio di
prova si riflette sulla superficie di prova e entrambi ritornano al beamsplitter. I fasci
vengono cosı̀ divisi una seconda volta, creando due interferogrammi complementari.
Uno è proiettato verso la sorgente puntiforme, mentre l’interferogramma da analizzare
è trasmesso da una lente di imaging (L2 ) al piano di osservazione.
CAPITOLO 1. INTERFEROMETRIA
7
Figura 1.3: Interferometro Twyman-Green
1.2
Esempi di interferometri di shearing
L’interferometria si è evoluta dal semplice strumento che produce immagini statiche di
un pattern di frange a sistemi computerizzati che digitalizzano e analizzano i pattern
con sofisticati strumenti di misure di fase. Catturando diversi fotogrammi di dati di
intensità quando la spaziatura tra la superficie di riferimento e di test viene modulata,
gli interferometri a sfasamento (PSI) calcolano la fase in ogni punto della superficie,
consentendo un’analisi dei dati più accurata e una risoluzione più elevata della misura. Interferometri convenzionali come quello di Fizeau e Twyman-Green sono stati
largamente utilizzati per misure di superficie ad alta precisione. Come già accennato
però questo tipo di interferometri richiede una superficie di riferimento molto precisa
e anche rigide condizioni ambientali, di conseguenza il range di misure è limitato. Gli
interferometri di shearing invece hanno buona resistenza alle vibrazioni e, principale
caratteristica, non necessitano di una superficie di riferimento in quanto l’interferenza è data da due repliche dello stesso fronte d’onda che sono separate lateralmente
(shearing laterale) o ridimensionate differentemente (shearing radiale) o mutualmente
ruotate (shearing azimutale). La differenza di cammino ottico (optical path difference
OPD) è collegata direttamente al gradiente del fronte d’onda in esame e non al fronte
d’onda stesso; in questo modo il range di misure è tipicamente maggiore di quello degli
interferometri convenzionali. L’interpretazione dell’interferogramma dipende non solo
dal tipo di shearing ma anche dai parametri che lo caratterizzano ovvero la distanza
di shear (shear distance SD) e la differenza di fase acquisita tra le due repliche (shear
phase, SP). Nei tradizionali strumenti basati sulla rifrazione e riflessione di Snell, i
parametri SD e SP sono collegati ed è difficile controllarli separatamente, (nell’interferometro di shearing basato su componenti ottici a fase geometrica questo controllo
separato è ottenuto naturalmente in quanto le due repliche sono polarizzate ortogonalmente). Inoltre le applicazioni non si limitano solo a misure di metrologia infatti
includono misure di superfici, verifiche di collimazione di un fascio laser, analisi di si-
CAPITOLO 1. INTERFEROMETRIA
8
stemi ottici, misure di flusso di campo, misure di distanza, analisi di materiali, misure
di espansione termica lineare ecc. Per tali vantaggi, sono stati sviluppati numerosi tipi
di interferometri di shearing. Generalmente gli interferometri di shearing utilizzano
come componente ottico per sdoppiare il fascio (generare lo shear) prismi wedge, lamine parallele, prismi quadrati, grating pair ecc., e possono essere formati da un singolo
elemento o da numerosi componenti ottici separati. Di solito è più facile controllare
separatamente la distanza e la fase di shearing in quelli che utilizzano più componenti,
ma avere un unico elemento è conveniente per la stabilità del cammino ottico comune, per la robustezza e per la compatezza. Per ottenere misure ad alta precisione,
l’ideale sarebbe combinare le caratteristiche di entrambi i tipi di generatori di shear.
Gli interferometri basati su prismi di wedge hanno il vantaggio di essere economici e
di avere quasi sempre un singolo elemento ma il cammino ottico comune preclude la
possibilità di implementare lo shearing di fase quando ciò è necessario per misure di
superfici ad alta precisione. Di seguito verranno presentati brevemente alcuni tipi di
interferometri di shearing implementati fino ad ora, e infine quelli basati sulla fase di
Pancharatnam-Berry (o fase geometrica) oggetto di questa tesi.
1.2.1
Interferometri di shearing basati sulle wedge plate
Tra gli interferometri di shearing, i più largamente utilizzati per misure di metrologia
ottica, sono quelli basati sulle wedge plate.[2] Le due principali tecniche di analisi degli
interferogrammi sono la tecnica phase-shifting (PSI) e di analisi spaziale. Nella PSI, si
fa variare la fase di un fronte d’onda in modo noto, registrando una serie di interferogrammi in sequenza, e poi, con un semplice algoritmo si può punto per punto ricostruire
il fronte d’onda. Le tecniche di analisi spaziale invece forniscono informazioni sulla fase
utilizzando un singolo interferogramma, e una successiva analisi di Fourier numerica.
Questo metodo presenta alcuni svantaggi: l’analisi dell’interferogramma richiede una
grande complessità computazionale e non può essere utilizzata per campioni con discontinuità o picchi molto stretti. Nell’interferometria con wedge plate, si preferisce
però l’uso dell’analisi di Fourier rispetto al PSI poiché le tecniche basate su shifting
di fase sono relativamente difficili da attuare nell’ interferometria di shearing basata sulle wedge plate, a causa del cammino ottico comune. Infatti per implementare
la PSI negli interferometri di shearing in passato sono stati proposti esperimenti dai
complicati assetti o realizzato con numerosi componenti. Ad esempio per misurare lo
shifting di fase in questo tipo di interferometri Lee et al. utilizzarono una geometria
comprendente due paia di wedge plate e un beamsplitter: le wedge plate servivano sia
per introdurre la distanza di shear che lo shifting di fase; richiedendo però numerosi
componenti risultando cosı̀ ingombrante e difficile da realizzare. Song et al. implementarono invece uno shifting di fase in un interferometro di shearing basato sulle wedge
plate muovendo le wedge plate nel piano parallelo alla direzione di wedge. In questa
tecnica però, essendo la quantità di shift di fase direttamente proporzionale all’angolo
di wedge, il rischio di commettere errori è molto alto in quanto molto sensibile alla
corretta posizione della wedge plate. Mihaylova et al. realizzarono lo shift variando la
separazione tra due lamine di vetro parzialmente riflettenti. Invece Xu et al. proposero
un interferometro di shearing basato sulle wedge plate, utilizzando come assetto di base un interferometro tipo Mach-Zehnder. Per introdurre lo shear nella direzione x e y
introdussero due wedge plate in due bracci e muovendo le plate ottenevano uno shift di
fase. In tutti questi metodi l’interferogramma è generato da movimenti meccanici dei
componenti che richiedono movimenti ad alta precisione, e ciò può portare a numerosi
CAPITOLO 1. INTERFEROMETRIA
9
inconvenienti, come errori di posizionamento o di rinculo. Un altro interferometro di
shearing che sfrutta le wedge plate fu proposto da Disawal et al. , introducendo lo
shifting di fase tramite un grating sinusoidale, eliminando il problema del movimento
delle wedge plate.(Fig. 1.4)
Figura 1.4: Interferometro di shearing con wedge plate e grating sinusoidale
1.2.2
Interferometro di shearing basato su cristallo
Questo tipo di interferometro è stato implementato nel 2009 a cura di Liu et al.[5] Si
tratta di un generatore di shear basato su una singola lamina di cristallo birifrangente,
ed è utilizzato come shearing laterale. Presenta tre principali caratteristiche: è formato
da un singolo componente ottico, quindi è molto stabile ed è facile realizzare l’interferenza a cammino ottico comune; si può modificare la distanza di shear cambiando
l’angolo di incidenza del fronte d’onda da analizzare; si possono eguagliare le intensità
dei due fasci in modo tale da avere visibilità delle frange massima. L’interferometro
è schematizzato in figura 1.5. Un fascio laser generato da una sorgente polarizzata
linearmente attraversa una lamina di ritardo a λ2 H1 , un polarizzatore P1 , e un filtro
spaziale con un obiettivo di un microscopio, ne esce di conseguenza un’onda sferica polarizzata che entra in un polarizzatore beamsplitter PBS. Nel PBS uno dei componenti
la cui direzione di polarizzazione è verticale nel piano yz passa direttamente attraverso
il piano del beamsplitter e successivamente in una lamina a λ4 Q1 che si trova a 45◦
rispetto all’asse z nel piano xz. Dopo aver attraversato la lamina Q1 ne esce un’onda
sferica polarizzata circolarmente e il fronte d’onda da sferico diventa piano dopo aver
attraversato una lente L1 . L’onda piana incide sulla superficie da analizzare, viene
riflessa e la forma del nuovo fronte d’onda rappresenta due volte l’aberrazione presente
sull’oggetto in esame. L’onda piana polarizzata circolarmente ripercorre il cammino
passando per L1 e Q1 , diventando un’onda sferica polarizzata linearmente con direzione parallela al piano yz. L’onda viene inoltre riflessa dal beamsplitter ritornando alla
polarizzazione circolare dopo aver attraversato Q1 , che si trova a 45◦ rispetto all’asse x
nel piano xy, passa dunque attraverso la lente L2 , trasportando le stesse informazioni
sulle aberrazioni della superficie. L’onda incide sulla calcite (generatore di shear) e
CAPITOLO 1. INTERFEROMETRIA
10
Figura 1.5: Interferometro di shearing basato su cristallo di calcite
si divide in due onde polarizzate linearmente ortogonalmente di uguale intensità, una
parallela all’asse y, l’altra all’asse x. All’uscita del cristallo le due onde avranno direzione di propagazione parallela, uguale intensità e le stesse informazioni di aberrazione
sulla superficie, con un piccolo sfasamento nella direzione y. Infine passano attraverso
la lamina λ4 Q3 posta a 45◦ dall’asse y nel piano xy e attraverso un polarizzatore P2
riottenendo la stessa direzione di polarizzazione, in modo tale da poter visualizzare
una figura di interferenza. Sul sensore CCD il pattern di interferenza corrisponde allo
shearing nella direzione y. Analogamente dopo aver ruotato il generatore di shear di π2
lungo la direzione di propagazione dell’onda, si potrà ottenere il pattern dell’interferenza corrispondere allo shearing nella direzione dell’asse x. In questa configurazione P1
e H1 servono per modulare l’intensità. Fissato P1 , quando H1 è ruotato (cambia l’angolo che forma con il piano della direzione di polarizzazione della sorgente) l’intensità
del fascio laser che passa attraverso P1 ed entra nel sistema di interferenza può essere
regolata per corrispondere a diversi indici di rifrazione della superficie in esame. L1 e
L2 costituiscono un compressore di fasci, grazie al quale l’onda riflessa dalla superficie
test è trasformata in un’onda con l’apertura adatta alla dimensione del sensore CCD e
la stessa informazione sull’aberrazione della superficie. Q3 e P2 costituiscono un polarizzatore phase-shifting per shifting di fase a più step, quando P2 è ruotato in modo da
cambiare la direzione di polarizzazione di un certo angolo α, viene introdotta nella fase
di interferenza uno shift di 2 α. Grazie a questo interferometro due pattern diversi di
interferenza corrispondenti allo shear sull’asse y e sull’asse x possono essere analizzati
tramite un computer. Infine la descrizione del fronte d’onda e quindi l’aberrazione sulla
superficie test è ottenuta utilizzando un algoritmo per ricostruire il fronte d’onda stesso.
Presenta però lo svantaggio di avere un difficile controllo sulla modifica dei parametri
di shear, oltre che un costo molto elevato del componente principale, essendo necessario
un cristallo di notevole lunghezza e qualità ottica. (Fig 1.6)
CAPITOLO 1. INTERFEROMETRIA
11
Figura 1.6: Cristallo di calcite
1.2.3
Interferometri di shearing a cristalli liquidi
Nel 2001 Griffin propose l’uso di una lamina di ritardo a cristalli liquidi come generatore
di shear. Il ritardo di fase tra i due fronti d’onda veniva introdotto dall’applicazione
di un segnale esterno. Nel 2013 Mehta et al.[4] estesero il lavoro di Griffin verso la
realizzazione di un profilo 3D utilizzando i cristalli liquidi.(Fig. 1.7) Lo shifting di
fase dell’interferogramma è proiettato su un obiettivo e la distorsione delle frange è
registrata sul sensore CCD, dall’analisi delle frange si può risalire alla forma dell’oggetto
da testare.
Figura 1.7: Interferometro di shearing a cristalli liquidi
CAPITOLO 1. INTERFEROMETRIA
1.2.4
12
Interferometri di shearing basati sulla fase geometrica
Come si è visto in precedenza la maggior parte degli interferometri di shearing richiede
numerosi componenti ottici e tende ad essere ingombrante oppure, se sono basati su un
singolo componente ottico, è difficile implementare lo shifting di fase e dunque ottenere
l’immagine da ricostruire. Nel 2018 è stato implementato da Piccirillo et al.[6] un
interferometro di shearing che utilizza componenti ottici basati sulla fase geometrica.
Questo strumento oltre ad essere molto compatto risulta essere anche molto versatile:
a seconda della lente a fase geometrica utilizzata (sferica, d-plate o q-plate) lo si può
utilizzare come derivatore radiale, laterale o azimutale. Il fronte d’onda in esame è
separato in due fasci polarizzati ortogonalmente e la fase geometrica è introdotta da
una lamina di ritardo a cristalli liquidi con una distribuzione spaziale dell’asse ottico
non uniforme, ovvero una SVAP (spatially varying axis birifrangent plate), della quale
ne si parlerà nel prossimo capitolo. Di seguito è descritto un esempio di interferometro
di shearing laterale e radiale basato sulla fase geometrica.
Interferometro di shearing laterale basato sulla fase geometrica
In figura è presentato lo schema dell’interferometro di shearing laterale. Un fascio polarizzato linearmente, (visto come somma di due fasci polarizzati circolarmente con
polarizzazione ortogonale) incide su una SVAP. Conseguentemente acquisisce un fattore di fase geometrica pari a ei2Q(x,y) , la cui dipendenza da x e y dipende dal pattern
dell’asse ottico della SVAP e il segno di Q(x, y) dipende dal tipo di polarizzazione circolare in input (sinistrorsa o destrorsa). Inoltre, essedo una lamina a λ2 le polarizzazioni
usciranno ortogonali a quelle in input. Il componente principale dell’interferometro di
shearing a fase geometrica consiste in due SVAP separate da una distanza d, che introducono lo shear tra i due fasci in modo da poter essere controllato. Nella parte della
figura 1.8 in basso a destra si può vedere la distribuzione dell’asse veloce della SVAP,
che in questo caso lineare sarà una Λ plate. In questo dispositivo, l’asse veloce ruota
nel piano trasverso lungo la direzione x, la rotazione dell’angolo Q cresce (o decresce)
linearmente con x da 0 a π lungo una distanza Λ rappresentante il periodo spaziale della
plate. Di conseguenza la plate deflette un fascio di angolo arctan Λλ e quello polarizzato
ortogonalmente di angolo −arctan Λλ dove λ è la lunghezza d’onda. A una certa distanza
z dalla plate, questa deflessione causerà uno shear laterale di ± zλ
Λ rispetto alla direzione
di propagazione. L’azione della seconda plate posta ad una distanza z = d è quella
di rimuovere il fattore di deflessione ponendo uno shear costante pari a SD = 2dλ
Λ , in
questo modo si può controllare la SD variando il parametro d. In seguito è posto un
analizzatore in modo tale da permettere l’interferenza tra le due polarizzazioni ortogonali. L’intensità misurata sul detector sarà una funzione della differenza di angolo ψ
tra la polarizzazione lineare in input e l’asse dell’analizzatore:
I(ψ) = |S|2 cos2 ψ + |D|2 sen2 ψ + Im(SD∗ )sen2ψ
(1.1)
dove S = E+ + E− e D = E+ − E− . Regolando l’asse dell’analizzatore ψ = π2 si
può ottenere un’intensità pari alla radice della derivata rispetto ad x del campo.
Interferometro di shearing radiale
Rimpiazzando le Λ-plate dell’esempio precedente con due lenti a fase geometrica sferiche
(GPLs), l’interferometro di shearing a fase geometrica esegue lo shear radiale, risultante
CAPITOLO 1. INTERFEROMETRIA
13
Figura 1.8: Interferometro di shearing laterale
dall’interferenza in due repliche del fascio test, ridimensionate (Fig1.9). In questo
caso infatti la distanza di shear (SD) è sostituita dall’espansione di shear (SE) tra le
due repliche. La GPLs (par.2.2) agisce come lente positiva o negativa a seconda se
la polarizzazione in input è circolare destra o sinistra. Una coppia di due identiche
GPLs perfettamente sovrapposte compensa il cambiamento di curvatura che ogni lente
introduce nel fronte d’onda del fascio, all’aumentare della distanza a cui si pongono le
lenti si avrà invece una differenza tra i due fasci, in dimensione e raggio di curvatura,
sempre maggiore. Quando la distanza tra le due GPLs è molto minore della lunghezza
focale delle lenti, si può mostrare che per un fascio gaussiano di raggio a e12 ”w”,
SE = fzw Nelle stesse condizioni, introducendo una lamina di ritardo a λ4 (QWP)
prima dell’analizzatore, l’interferometro può essere utilizzato per misurare una derivata
∂
radiale del tipo r ∂r
EE ∗ del profilo trasverso dell’intensità del fascio
Figura 1.9: Interferometro di shearing radiale
Capitolo 2
Fase di Pancharatnam-Berry e
GPLs
Negli ultimi anni ci sono stati numerosi progressi nel campo della luce strutturata,
ovvero luce con una complessa struttura spaziale, sia dal punto di vista della distribuzione di intensità sia di polarizzazione e fase. Ci sono numerosi componenti ottici
che permettono di strutturare un fronte d’onda, a partire dalle semplici lenti rifrangenti
alle complesse trasformazioni ottiche associate ai metamateriali, o ancora a componenti
ottici che utilizzano la fase di Pancharatman-Berry. Per strutturare un fronte d’onda
con le lenti rifrangenti si può sia agire modificando lo spessore della lente, in modo
tale che diversi raggi compiano un cammino geometrico differente, sia agire sull’indice
di rifrazione, come nei dispositivi GRIN, lenti a indice di rifrazione graduale; facendo
acquisire in entrambi i casi un ritardo di fase al campo in uscita relativo al campo in
ingresso. Dal momento che questa fase dipende dalla durata (nel tempo o nello spazio)
del processo di propagazione ottica, essa è detta dinamica. Al contrario componenti
ottici come i PBOE (Pancharman-Berry optical elements) permettono di strutturare
il fronte d’onda modificando solo la fase geometrica (o di P-B), chiamata cosı̀ poichè
non dipendente dalla propagazione dell’onda ma solo dalla geometria del cammino eseguito nello spazio delle polarizzazioni, ovvero descritto sulla sfera di Poincarrè. Infatti
l’asse ottico pur rimanendo costante nel tempo come nei normali mezzi birifrangenti,
non è uniforme nel piano trasverso al fascio, in modo tale che la polarizzazione della
luce varia sulla sfera di Poincarè, seguendo cammini geometrici diversi a seconda della
curva della lente nel piano trasverso lungo la quale si misura la polarizzazione locale.
In particolare verranno descritte in questo lavoro di tesi le caratteristiche di una lente
a fase geometrica sferica che si comporta da lente convergente per una delle due polarizzazioni circolari in input e divergente per l’altra. La lente è piana e spessa pochi
micron, inoltre l’azione della lente può essere attivata o disattivata per mezzo di un
campo esterno.
2.1
Fase di Pancharatnam-Berry
Il teorema adiabatico attesta che per un sistema quantistico adiabatico, ovvero tale
che la variazione dell’hamiltoniana nel tempo sia molto lenta, se all’istante iniziale ti
il sistema si trova nell’n-esimo autostato, tale che l’autofunzione descrivente il sistema
sia rappresentata da: ψ(ti ) = eiφn (ti ) ψn (ti ) all’istante finale tf l’autofunzione sarà
14
CAPITOLO 2. FASE DI PANCHARATNAM-BERRY E GPLS
15
ψn (tf ) = ψ(ti )eiφn (tf ) eiγn (tf ) = eiγn (tf ) ψn (ti )eiφn (ti ) eiφn (tf )
(Appendice A). In seguito all’evoluzione adiabatica dei parametri costruttivi, che definiscono una curva chiusa nello spazio delle fasi, il sistema, al tempo finale tf , ritorna
nell’autostato n-esimo, quindi la sua energia non sarà variata, ma l’autofunzione corrispondente allo stato finale differirà da quella allo stato iniziale per un fattore di fase:
dove
Z t
φn = −
En (t0 ) dt0
(2.1)
0
e
t
Z
γm (t) = i
hψm (t0 )|ψ̇m (t0 )i dt0
(2.2)
0
Durante un’evoluzione di questo tipo, differentemente da un caso perturbativo, l’hamiltoniana subisce una trasformazione sostanziale, ma l’adiabaticità implica che essa
avvenga molto lentamente. Per oltre mezzo secolo si è pensato che fosse sempre possibile eliminare la fase γ(t) tramite un’opportuna trasformazione di fase. In un articolo del
1984 Michael Berry mostrò che generalmente non è cosi quando si considerano trasformazioni cicliche (egli in realtà ne diede una generalizzazione più formale alla meccanica
quantistica, in quanto la fase geometrica era già stata scoperta da Pancharatnam nel
1956 nell’ambito dell’ottica). La fase γ(t) calcolata per un’evoluzione ciclica risulta
essere indipendente da ogni trasformazione di fase. Si può notare inoltre che risulta
essere analoga a:
Z
t
0
0
0
Z
r(t)
hψm (t )|ψ̇m (t )i dt = i
γm (t) = i
0
hψm (r)| 5r ψm (r)i dr
(2.3)
r(0)
e per un’evoluzione ciclica:
I
hψm (r)| 5r ψm (r)i dr
γm (t) = i
(2.4)
C
che non è zero, in generale, poichè l’integrando non è un differenziale esatto nello
spazio N-dimensionale dei parametri r. La fase (2.4) prende il nome di fase geometrica
o anche fase di Berry. Il carattere geometrico di questa fase è manifesto in (2.4) che
non dipende dal tempo o da qualunque altro parametro utilizzato per descrivere la
curva C nello spazio dei parametri r, e dunque dai dettagli del moto, ma solo dalla
geometria topologica dello spazio in cui questo moto avviene. Il fatto che questa fase
non possa essere eliminata non implica che sia sempre presente. Esistono infatti casi in
cui essa è semplicemente zero, ad esempio nel caso in cui la curva C è interna ad una
regione semplicemente connessa e, quindi, può essere modificata con continuità fino a
ridursi ad un punto senza uscire dalla regione. Al contrario la fase dinamica φ(t) (2.1)
dipende dal tempo impiegato a percorrere il circuito. In ogni caso questi due contributi
risultano essere spesso inscindibili; la GPLs che verrà presentata nei prossimi paragrafi
invece introduce una fase all’onda uscente solo geometrica essendo una lente a cammino
ottico comune (variazione di fase dinamica nulla).
La fase di Berry non è altro che un esempio di olonomia associata al trasporto
parallelo della fase definito dall’evoluzione adiabatica. Per comprendere il concetto di
olonomia si può immaginare un vettore su una superficie sferica che viene trasportato
parallelamente (ad esempio imponendo che non ruoti rispetto alla direzione radiale)
lungo un percorso chiuso (Fig 2.1 ).
CAPITOLO 2. FASE DI PANCHARATNAM-BERRY E GPLS
16
Figura 2.1: Un vettore trasportato parallelamente su una superficie sferica non ritorna
generalmente parallelo a se stesso dopo aver descritto un percorso chiuso, ma risulterà
ruotato di un certo angolo dipendente dal percorso stesso: l’angolo acquisito è un
esempio di olonomia.
Il vettore generalmente non tornerà parallelo a se stesso nonostante la prescrizione
imposta sul trasporto. Questo è un esempio di olonomia dovuto alla geometria (curva)
dello spazio in cui il trasporto avviene.E’ interessante considerare il caso del trasporto
parallelo di un vettore sulla superficie di un cono (Fig 2.2).
Figura 2.2: Un vettore trasportato parallelamente su una superficie di un cono.
Essa è certamente curva e dunque ci si aspetta di osservare effetti analoghi a quelli
visti nel caso della superficie sferica, ma una particolarità del cono è che risulta piatto
quasi ovunque: la curvatura ha origine nel suo vertice. Se infatti tagliassimo il cono
lungo una linea congiungente il vertice con un punto della sua base otterremmo una
superficie piatta, ovvero la porzione di un piano. Dunque un vettore “avverte” la
curvatura della superficie durante il suo spostamento, senza necessariamente passare
per il vertice, dove questa curvatura ha origine. Curiosamente possiamo considerare
questa situazione come l’equivalente geometrico dell’effetto Aharonov-Bohm: se una
particella descrive un percorso chiuso attorno ad una regione in cui è confinato un
campo magnetico, essa manifesterà la presenza di questo campo nell’acquisizione di
una fase, senza necessariamente attraversare il campo e dunque interagire con esso.
CAPITOLO 2. FASE DI PANCHARATNAM-BERRY E GPLS
17
Classicamente questo effetto è del tutto inspiegabile. Eppure l’effetto c’è e ciò suggerisce
di reinterpretare i ruoli di campi e potenziali nella teoria dell’elettromagnetismo e di
indagare più a fondo il carattere geometrico di quest’ultima e le applicazioni che esso
può avere. In ottica la fase di Berry ha avuto numerose applicazioni, in particolare
si manifesta quando il campo subisce manipolazioni della polarizzazione nei mezzi
anisotropi.
2.1.1
Sfera di Poincarè e parametri di Stokes
Per rappresentare luce non polarizzata, parzialmente polarizzata o polarizzata un utile
strumento è la sfera di Poincarè. Si definisce luce parzialmente polarizzata una mescolanza di luce polarizzata e non polarizzata. I parametri di Stokes a differenza dei
vettori di Jones che descrivono solo stati puramente polarizzati, rappresentano la polarizzazione parziale di un fascio di luce che subisca assorbimento isotropo, per questo
motivo sono il sistema di coordinate della sfera di Poincarè, tale che lo stato di polarizzazione della luca sia in corrispondenza biunivoca con ogni punto della sfera.[7] Si
consideri l’intensità di un fascio di luce come la somma di luce perfettamente polarizzata e completamente non polarizzata, assumendo che entrambi i tipi di luce propaghino
nella stessa direzione.
I = Ipol + Iun
(2.5)
La caratteristica principale della luce non polarizzata è che non può essere completamente assorbita da un singolo polarizzatore (anche in combinazione con una lamina
di ritardo). D’altro canto la luce polarizzata (lineare, circolare o ellittica) può sempre
essere rappresentata da un vettore di Jones, ed è sempre possibile assorbirla completamente utilizzando una lamina di ritardo a λ4 e un singolo polarizzatore. Si può
introdurre il grado di polarizzazione come la frazione di intensità corrispondente a uno
stato di polarizzazione definito:
Ipol
Ipol + Iun
ξpol =
(2.6)
Quindi, se la luce risulta essere perfettamente polarizzata ξpol = 1, se è completamente
non polarizzata ξpol = 0. Il vettore di Stokes può essere rappresentato come un vettore
colonna:
 
S0
S1 
 
S2 
S3
S0 descrive l’assorbimento da parte di un componente ottico dell’intensità di un fascio
avente Iin come intensità in ingresso:
S0 =
I
Iin
=
Ipol +Iun
Iin
S1 descrive quanto la luce risulta polarizzata orizzontalmente o verticalmente:
S1 =
2Ior
Iin
− S0
Dove Ior rappresenta la quantità di luce rilevata da un detector se un polarizzatore
ideale con asse orizzontale fosse posto davanti al detector. S2 descrive quanto la luce
risulta polarizzata in obliquo:
CAPITOLO 2. FASE DI PANCHARATNAM-BERRY E GPLS
S2 =
2I45◦
Iin
18
− S0
Dove I45◦ allo stesso modo rappresenta la quantità di luce rilevata da un detector se un
polarizzatore ideale con asse a 45◦ fosse posto davanti al detector. Infine S3 descrive
quanto la luce risulta polarizzata circolarmente (destra o sinistra):
S3 =
2Ir−cir
Iin
− S0
Dove Ir−cir rappresenta la quantità di luce rilevata da un detector se un polarizzatore
circolare destro ideale fosse posto davanti al detector. Considerando un fascio di luce
tale che Ipol = |A|2 + |B|2 , quindi
con un vettore di Jones per la porzione di luce
A
polarizzata corrispondente a
si può riscrivere il vettore di Stokes come:
B

 

Ipol + Iun
S0
2
2 

S1 
  = 1  |A| − |B| 
S2  Iin  A∗ B + AB ∗ 
S3
i(A∗ B − AB ∗ )
Utilizzando la 2.6 se la luce risulta essere perfettamente polarizzata allora i parametri
di Stokes sono legati dalla relazione:
S02 = S12 + S22 + S32
Visti sulla sfera di Poincarè saranno:
Figura 2.3: Sfera di Poincarè.
Dove i punti interni rappresentano luce parzialmente polarizzata. Quindi cambiare
lo stato di polarizzazione di un’onda significa muoversi lungo una curva definita sulla
sfera. A partire da un certo stato iniziale di polarizzazione, rappresentato sulla sfera di
Poincarè dal punto P0 , questo viene variato passando per altri stati di polarizzazione,
fino a ritornare a quello iniziale: viene quindi realizzato un percorso chiuso. A causa di
queste trasformazioni viene introdotto un ritardo di fase nell’onda, che è proprio pari
CAPITOLO 2. FASE DI PANCHARATNAM-BERRY E GPLS
19
alla fase γ introdotta precedentemente, ovvero la fase geometrica (o di PanchartnamBerry. Questo ritardo di fase risulta proporzionale all’entità della trasformazione subita,
in particolare è proporzionale all’angolo solido sotteso dalla superficie racchiusa dalla
curva: γ = ± Ω2 . (Fig 2.4) Nel quale il segno sarà positivo se vista dall’esterno la curva
Figura 2.4: Sfera di Poincarè. Tre punti A B C sono collegati tramite geodetiche
viene percorsa in senso antiorario, negativo altrimenti. E’ importante sottolineare che
una trasformazione dello stato di polarizzazione sulla sfera di Poincarè, che abbia lo
stato finale coincidente con quello inziale può essere realizzata anche percorrendo una
stessa curva due volte ma in verso opposto, in questo modo, però, l’angolo solido risulta
nullo poiché è nulla la superficie racchiusa dal percorso effettuato che esso sottende,
quindi anche la fase geometrica γ risulta nulla. Trasformazioni di questo tipo, quindi,
non saranno qui tenute in considerazione. Come si è visto prima però la fase geometrica risulta solo uno dei due termini componenti il ritardo di fase globale dell’onda,
a questo termine va aggiunto il ritardo di fase dinamica. Nel caso in cui le due fasi
non risultino separabili, la fase geometrica perde di significato dal punto di vista fisico,
infatti, non permette di strutturare il fascio né da un punto di vista dell’intensità né
della fase, lasciando invariata sia la distribuzione di intensità sia la struttura del fronte
d’onda; quella che, invece, permette di strutturare il fascio sia in intensità che in fase,
è una variazione unicamente di fase geometrica. Ed è per questo che la GPLs(Par 2.2)
per strutturare un fronte d’onda agisce andando a modificare solo la polarizzazione
dell’onda mantenendo la differenza di cammino ottico (fase dinamica) pari a zero. Di
particolare interesse sono quindi le geodetiche, archi di circonferenza tali che il percorso
congiungente due punti sia il minimo possibile ( generalizzazione di una linea dritta su
una superficie curva) poiché per tali curve la fase dinamica è costante (per un mezzo a
spessore costante).(Fig 2.4)
CAPITOLO 2. FASE DI PANCHARATNAM-BERRY E GPLS
2.2
2.2.1
20
GPLs
Ottica dei cristalli liquidi e lamine di ritardo
I cristalli liquidi sono dei composti organici in una particolare fase intermedia tra quella
liquida isotropa e quella cristallina, detta anche mesofase. Esibiscono una fluidità tipica
dei liquidi e alcune proprietà di anisotropia tipiche dei cristalli, come ad esempio anisotropia ottica, elastica, ecc. I più comuni e più utilizzati nelle applicazioni sono i cristalli
liquidi nematici, che otticamente si comportano come cristalli uniassici. Nei cristalli
uniassici il campo che li attraversa ”vede” un indice di rifrazione diverso in base alla
direzione di propagazione incidente e alla polarizzazione del campo stesso. La direzione
dell’asse ottico del mezzo (da cui il nome uniassico) rappresenta quella tale che se il
campo si propaga in direzione parallela ad essa il mezzo viene visto dal campo come
isotropo e quindi il campo vedrà lo stesso indice di rifrazione indipendentemente dalla
polarizzazione. Il comportamento di tali materiali è individuato da due soli parametri
ottici caratteristici: ”l’ indice di rifrazione ordinario” no e ”l’ indice di rifrazione straordinario” ne (θ). Per comprendere la relazione tra direzione di propagazione incidente
e indice di rifrazione si può utilizzare un metodo grafico: l’ellissoide degli indici(Fig.
2.5).
Figura 2.5: Sezione dell’ellissoide degli indici
Si supponga di avere un mezzo uniassico omogeneo con asse ottico n lungo l’asse
z e un’onda che si propaga con un vettore d’onda k che fa un dato angolo θ con n.
Data la simmetria di rotazione del sistema rispetto all’asse z, si può sempre scegliere
l’asse x nel piano contenente il vettore d’onda e l’asse ottico. Si vede facilmente che il
piano d’onda (piano ortogonale al vettore k) passante per l’origine degli assi interseca
l’ellissoide degli indici lungo una ellissi che ha un semiasse di lunghezza no lungo l’asse y
perpendicolare al piano individuato dal vettore d’onda k e dal direttore n (piano y = 0).
L’altro semiasse giace nel piano y = 0 ed ha una lunghezza n(θ) che dipende dal valore
dell’angolo θ (in fig 2.5 è mostrata la sezione dell’ellissoide nel piano y = 0). L’onda
polarizzata lungo l’asse y viene detta “onda ordinaria” e “vede” sempre lo stesso indice
ordinario no , mentre l’altra viene detta onda straordinaria e “vede” l’indice ne (θ). Il
valore dell’indice ne (θ) è pari alla lunghezza del segmento OP in fig.2.5, dove P = (x, y)
CAPITOLO 2. FASE DI PANCHARATNAM-BERRY E GPLS
21
è il punto di intersezione fra il piano d’onda ortogonale a k e l’ellissi di equazione:
x2
z2
+
=1
n2o
n2e
(2.7)
Dalla 2.7 si ricava quindi:
no ne
n2e cos2 (θ)+n2o sin2 (θ)
ne (θ) = √
tale che per θ = 0 ⇒ no = no e ne (θ) = no e per θ = π2 ⇒ no = no e ne (θ) = ne .
Si consideri una lamina di materiale uniassico di spessore d e con asse ottico n dovunque orientato lungo una data direzione. Un’onda elettromagnetica monocromatica
polarizzata linearmente di lunghezza d’onda nel vuoto pari a λ0 e pulsazione ω incide
sulla lamina. All’uscita della lamina le componenti dell’onda ordinaria e straordinaria
risulteranno sfasate di δ = 2π
λ0 (ne (θ) − no )d (fase dinamica).
Nel caso in cui questa differenza di fase viene mantenuta costante si parla di lamina
di ritardo, mezzi birifrangenti capaci di modificare lo stato di polarizzazione di un’onda,
a seconda del valore fissato dello sfasamento δ (ad es. con δ = π si ottiene una lamina
λ
2 (Fig.2.6) ovvero, tale che se in ingresso vi è un campo polarizzato linearmente che
forma un certo angolo ψ con l’asse ottico ne uscirà un campo polarizzato linearmente
che forma un angolo 2ψ con la direzione del campo incidente o ancora se δ = π2 si ottiene
Figura 2.6: L’asse fast è un asse ortogonale all’asse ottico: in figura il campo forma un
angolo di π4 rispetto all’asse ottico e per questo ne esce polarizzato ortogonalmente al
precedente.
una lamina λ4 ovvero, tale che se in ingresso vi è un campo polarizzato linearmente ne
uscirà un campo polarizzato ellitticamente e se la direzione del campo incidente forma
un angolo di π4 con l’asse ottico ne uscirà polarizzata circolarmente (Fig.2.7)).
CAPITOLO 2. FASE DI PANCHARATNAM-BERRY E GPLS
Figura 2.7: Il campo forma un angolo di
circolarmente.
2.2.2
π
4
22
rispetto all’asse ottico e ne esce polarizzato
Funzionamento di una GPLs
La potenza dei cristalli liquidi rispetto ai normali cristalli anisotropi sta nel fatto che,
grazie alla loro fluidità, l’asse ottico può essere manipolato molto facilmente grazie ad
un campo esterno che alimenta la lamina: a seconda del valore del campo la lamina
può funzionare come lamina di ritardo a qualsiasi valore di δ. La GPLs non è altro che
una lamina di ritardo con un pattern non uniforme dell’asse ottico nel piano trasverso.
Ciò si potrebbe ottenere anche con i normali mezzi birifrangenti ”attaccando” tra loro
tante piccole lamine sottili con diversi pattern dell’asse ottico incisi su di essi, ma non
risulta molto conveniente e in più una volta fissato il pattern non è più modificabile.
[1] Proprio grazie alla distribuzione dell’asse ottico viene introdotta la fase geometrica,
Figura 2.8: Funzionamento di un componente ottico a fase geometrica
CAPITOLO 2. FASE DI PANCHARATNAM-BERRY E GPLS
23
infatti, si consideri un’onda piana polarizzata circolarmente che attraversi il componente, l’effetto della lamina quando è ”accesa” (funzionando come lamina a λ2 ) sarà di
invertire la polarizzazione (da circolare destra a sinsitra o viceversa). Le trasformazioni
di polarizzazione che avvengono nel mezzo però saranno diverse se corrispondenti a
due punti diversi del piano trasverso: considerando due posizioni P1 (x, y) e P2 (x, y) ci
saranno due differenti evoluzioni della polarizzazione, che corrispondono a due distinti
meridiani della sfera di Poincarè, condividendo però il punto iniziale e finale in quanto
partono dallo stesso stato di polarizzazione (ad esempio circolare destra) e arrivano
allo stesso stato finale (circolare sinistra), dunque nel complesso il percorso può essere
visto come un percorso chiuso che parte e si conclude nello stesso punto. I due raggi
uscenti da P1 (x, y) e P2 (x, y) acquisiranno quindi un ritardo di fase relativo puramente
geometrico dato da metà dell’angolo solido sotteso dai due meridiani e di conseguenza
il fronte d’onda ne uscirà modificato. (Fig 2.8)
Per descrivere matematicamente l’azione di un componente ottico a fase geometrica,
un utile strumento è il formalismo delle matrici di Jones, nel quale lo stato di polarizzazione, come accennato precedentemente, è descritto da un vettore colonna a due
elementi, le cui componenti rappresentano l’ampiezza delle due componenti ortogonali
del campo, contenenti però anche la fase relativa tra le due, che appunto ne descrive la
polarizzazione (la scelta delle due direzioni ortogonali sulle quali considerare il campo
definirà la base nello spazio dei vettori di Jones es. nella base lineare una
polarizzazione
1
. Nella steslineare diretta lungo l’asse orizzontale di riferimento in è descritta da
0
1
1
sa base una polarizzazione circolare sinistra √12
e destra da √12
. Passando
i
−i
alla base circolare invece
polarizzazione
circolare sinistra e destra si rappresenteranno
0
1
). L’azione di un componente ottico, invece, può
e
rispettivamente come
1
0
essere descritta da una matrice 2x2 che agisce sulla polarizzazione del campo (vettore
colonna) come un prodotto righe per colonne. In particolare, un mezzo birifrangente
nella base lineare che utilizza come assi di riferimento l’asse ottico del mezzo e quello
ortogonale ad esso (asse fast) (o anche asse straordinario ed ordinario) potrà essere
rappresentato da:
−iδ
e
0
Lo (θ) =
0
eiδ
Sempre in base lineare ma utilizzando come assi di riferimento degli arbitrari assi xy
del piano trasverso tale che l’asse fast formi un angolo θ con l’asse x sarà:
Lθ = R(−θ)Lo R(θ)
cosθ −sinθ
matrice di rotazione la cui azione è quella di ruotare l’asse
sinθ cosθ
x nell’asse fast (ordinario) e y nell’asse ottico (straordinario). Passando invece alla
base circolare sarà rappresentato da:
0 e−i2θ
δ 1 0
δ
Cθ = cos 2
- i sin 2 i2θ
0 1
e
0
con R(θ) =
(In questa espressione è esclusa la fase dinamica in quanto è la stessa per ogni componente.) La fase δ = 2π
λ0 (ne (θ) − no )d è il ritardo dato dal mezzo birifrangente, che per
CAPITOLO 2. FASE DI PANCHARATNAM-BERRY E GPLS
24
una lamina a λ2 ⇒ δ = π. In una GPL la direzione dell’asse ottico dipende però dalle
coordinate xy sul piano trasverso quindi si avrà θ = θ(x, y). Di conseguenza la matrice
di Jones per una GPL che funziona da lamina a λ2 sarà:
0
e−i2θ(x,y)
Cθ = −i i2θ(x,y)
(2.8)
e
0
Applicando la 2.8 a un’onda polarizzata circolare sinistra e destra in base circolare:
0
e−i2θ(x,y)
1
0 i2θ(x,y)
=
e
(2.9)
i2θ(x,y)
0
1
e
0
0
e−i2θ(x,y)
0
1 −i2θ(x,y)
=
e
(2.10)
i2θ(x,y)
1
0
e
0
Quindi la polarizzazione è invertita e inoltre è introdotta una fase geometrica che varia
nello spazio, dalla quale poi dipenderà la struttura del fronte d’onda in uscita. Nel caso
di una GPLs (lente a fase geometrica sferica) la distribuzione della direzione dell’asse
ottico varia quadraticamente con x e y(Fig 2.9). Si potrà perciò scrivere:
θ(x, y) =
σ x2 +y 2
4 r2
Dove σ = ±1, il segno dipende dalla direzione di rotazione dell’asse ottico, ovvero se
ruota in senso orario o antiorario rispetto all’origine e r è il raggio di curvatura della
lente equivalente alla lamina. Inoltre σ può invertirsi di segno semplicemente cambiando
Figura 2.9: GPLs
faccia del dispositivo che vede l’onda in ingresso o variando l’elicità dell’onda (sinistra
o destra). Per un’onda polarizzata circolarmente il ritardo di fase introdotto dalla GPL
sarà allora:
2
γ = ± σ2 x r+y
2
2
dove per una polarizzazione circolare sinistra ± = + e viceversa per quella destra.
Inoltre il fronte d’onda uscente è uguale a quello che si avrebbe in uscita da una lente
di lunghezza focale f = ±σ πλ r2 . Dunque, a seconda di quale delle due facce della GPL
è rivolta verso l’onda in ingresso e a seconda di quale polarizzazione circolare vi è in
input (sinistra o destra) sarà determinato il segno della distanza focale di una GPL in
modo tale che se la distanza focale è positiva si comporta come lente convergente (Fig.
2.10), negativa divergente (Fig. 2.11).
CAPITOLO 2. FASE DI PANCHARATNAM-BERRY E GPLS
25
Figura 2.10: GPLs come lente convergente: incide una polarizzazione circolare destra
e in uscita vi è una polarizzazione circolare sinistra
Figura 2.11: GPLs come lente divergente: incide una polarizzazione circolare sinistra
e in uscita vi è una polarizzazione circolare destra
Capitolo 3
Interferometro di shearing:
realizzazione e risultati
In questo capitolo si illustrerà l’allestimento dell’interferometro di shearing radiale basato sulla fase di Pancharatnam-Berry. Questo è costituito da due GPLs, illustrati nel
capitolo 2, inseriti tra due polarizzatori incrociati. Si mostrerà, quindi, il funzionamento dell’interferometro nel caso dell’analisi di una lente cilindrica simulata mediante un
Modulatore Spaziale di Luce (SLM).
3.1
Apparato sperimentale
Figura 3.1: Apparato sperimentale dell’interferometro di shearing radiale basato sulla
fase geometrica.
1. Sorgente laser: il laser (HeNe) emette un fascio in continua, in ottima
approssimazione gaussiano, avente una lunghezza d’onda λ = 632.8nm (colore
rosso), è inoltre polarizzato linearmente e con una potenza massima di
Pmax = 10mW .
26
CAPITOLO 3. INTERFEROMETRO DI SHEARING: REALIZZAZIONE E RISULTATI27
2. Attenuatore variabile: in figura (3.1) è visto come un unico componente, nel
interferometro utilizzato l’attenuatore (costituito da un filtro grigio a
trasmittanza variabile) è abbinato ad una lamina a λ2 e cubo polarizzatore per
diminuirne ulteriormente l’intensità a causa dell’elevata sensibilità della
telecamera.
3. Beam Expander: questo sistema è formato da due lenti convergenti con focali
f1 = 3, 0 ± 0, 1cm f2 = 100 ± 1mm. Il sistema è afocale (un fascio di raggi
paralleli in ingresso resta tale in uscitale). Queste lenti sono utilizzate per
estendere il fascio ovvero per aumentare il ”waste” w del fascio gaussiano,
ovvero il raggio a e12 dal picco della gaussiana.
4. M1 e M2: sono specchi utilizzati per mandare il fascio sull’SLM (M1) e
raccogliere il raggio riflesso dall’SLM con l’informazione sulla lente simulata che
si vuole analizzare (M2).
5. SLM: il modulatore spaziale di luce simula l’oggetto da analizzare, nella nostra
misura simula una lente cilindrica.
6. Iride: dispositivo avente la funzione di filtro spaziale per poter bloccare, in
buona approssimazione, gli ordini di diffrazione successivi al primo, provenienti
dall’SLM (non presente in figura).
7. L1 e L2: queste due lenti compongono un telescopio. Sono disposte in modo
tale da trasmettere sulla prima GPL il campo uscente dall’SLM, conservando la
fase in quel piano, che sarebbe stata altrimenti modificata con la propagazione.
8. Cubo polarizzatore: il cubo è un cristallo birifrangente di calcite, che
polarizza la luce nella direzione ortogonale al suo asse ottico. Esso ha due
funzioni principali: in combinazione con la lamina a λ2 funge da attenuatore
variabile; polarizza linearmente il fascio in ingresso sulle GPL: infatti nonostante
il fascio in ingresso sia già polarizzato linearmente i componenti ottici che il
fascio attraversa tendono a ”sporcare” la polarizzazione.
9. HWP Lamina a λ2 : come si è già visto in precedenza, questa lamina agisce su
un campo polarizzato linearmente variandone la polarizzazione (se il campo
forma un certo angolo ψ con l’asse ottico ne esce un campo polarizzato
linearmente che forma un angolo 2ψ con la direzione del campo incidente). E’
utilizzata solo per controllare l’angolo tra l’asse del polarizzatore e quello
dell’analizzatore senza dover necessariamente ruotare analizzatore e
polarizzatore.
10. GPLs: lenti sferiche a fase geometrica, identiche (stessa focale) e rivolte allo
stesso modo (con la stessa faccia verso il campo in ingresso), costituiscono il
cuore dell’interferometro in quanto generatori dello shear. Alle GPL è applicato
un campo elettrico che permette di passare dallo sfasamanto δ = λ2 (GPL
”accesa”) a δ = 0 (GPL ”spenta”). (Cap. 2)
11. Analizzatore: è utilizzato per regolare la SP (shearing phase), in quanto
quest’ultima dipende dall’angolo che vi è tra l’asse dell’analizzatore e quello del
polarizzatore (o nella pratica con quella della lamina a λ2 ). Inoltre è necessario
per visualizzare la figura di interferenza.
CAPITOLO 3. INTERFEROMETRO DI SHEARING: REALIZZAZIONE E RISULTATI28
12. L3 e L4: analogamente alle lenti L1 ed L2 compongono anch’esse un telescopio.
Sono disposte in modo tale da trasmettere sulla telecamera il campo
immediatamente dopo la seconda GPL, conservando la fase in quel piano.
13. Telecamera: tale strumento presenta una risoluzione di 1280x1024 pixel e
svolge la funzione di schermo, cioè raccoglie la figura d’interferenza finale,
prodotta dall’interferometro di shearing.
3.2
Esempio di misura e risultati
Utilizzando la figura 3.1 come riferimento, si analizzerà il percorso del fascio gaussiano:
il fascio diminuito di intensità grazie all’AV viene espanso e conseguentemente arriva sul
modulatore spaziale di luce (SLM), il quale simula una lente cilindrica perfetta. Grazie
a due iridi non rappresentate in figura arriva al polarizzatore solo il primo ordine di
diffrazione, la cui immagine risulta ellittica. Il campo polarizzato linearmente può essere
visto come somma di due campi polarizzati circolarmente ortogonali (circolare sinistra
e circolare destra) (E=σ+ +σ− ). Giunto sulla prima GPLs, come si è visto nel capitolo
2, se quest’ultima risulta funzionante come lamina a λ2 (”accesa”) una componente del
campo vedrà una focale positiva (convergente) e quella ortogonale una focale negativa
(divergente). A tal proposito è stata fatta una prima misura senza far passare il fascio
per l’SLM, solo per verificare il funzionamento della GPLs (è stata posta in questo caso
una lamina a λ4 per far incidere sulla lente solo una polarizzazione circolare): da spenta
, accesa convergente e accesa divergente (fig. 3.2)
Figura 3.2: In ordine da sinistra: lente spenta, convergente e divergente
L’azione della seconda lente è quella di bilanciare questo ridimensionamento, infatti
è posta esattamente con la stessa faccia della prima lente rivolta verso il campo in
ingresso: se fosse posta ad una distanza z = 0 dalla prima lente si otterrebbe in uscita
dalla seconda lente esattamente lo stesso fascio in ingresso sulla prima perché:
σ+ ⇒(GP L1) σ− e−iψ ⇒(GP L2) σ+ eiψ e−iψ = σ+
σ− ⇒(GP L1) σ+ eiψ ⇒(GP L2) σ− e−iψ eiψ = σ−
Essendo invece z = ζ con ζ > 0 sulla seconda lente la fase del campo arriverà modificata
a causa della propagazione lungo ζ, ciò implica che la seconda lente riesce solo in parte
a bilanciare l’effetto della prima, in modo tale che il fascio che dalla prima ne usciva
divergente ne risulterà espanso e quello convergente contratto. La differenza tra i due
fasci dopo la seconda GPL è il parametro di shear SE (shear expansion). Essendo
dipendente dalla distanza ζ a cui sono poste le lenti, per controllarlo e ottenere il
valore ottimale basterà variare questa distanza. (Fig. 3.3)
CAPITOLO 3. INTERFEROMETRO DI SHEARING: REALIZZAZIONE E RISULTATI29
Figura 3.3: Azione delle due GPLs e parametro SE.
Un ulteriore misura senza SLM è stata presa anche per visualizzare il fascio espanso
e il fascio compresso singolarmente, facendolo passare per entrambe le lenti accese.
Quello compresso corrisponde a quello che precedentemente era convergente e quello
espanso a quello divergente. (Analogamente al caso precedente è inserita una lamina
a λ4 prima della prima lente tale che il campo incidente abbia solo una polarizzazione
circolare cosı̀ da ottenere in uscita un unico fascio).
Figura 3.4: In ordine da sinistra: due lenti spente, compresso ed espanso
Continuando il percorso, ora i due fasci attraverseranno l’analizzatore e andranno
ad interferire sul sensore della telecamera. Si può dimostrare che l’intensità visualizzata
sul sensore in funzione dell’angolo ψ, ovvero l’angolo tra l’asse dell’analizzatore e del
polarizzatore risulta essere proporzionale a:
I(ψ) = |S|2 cos2 ψ + |D|2 sen2 ψ + Im(SD∗ )sen2ψ
(3.1)
Dove S = E+ + E− e D = E+ − E− ed è identificato con E+ il campo espanso ed E− il
campo contratto in uscita dalle lenti. Per ottenere la forma dei campi si può utilizzare
un teorema [8] che afferma che l’azione di qualsiasi componente ottico del prim’ordine
(ovvero quadratico o uniforme) può essere schematizzata con tre operatori: l’operatore
2
2
che descrive la lente Q(c) = eic(x +y ) , l’integrale di propagazione
√ libera di Fresnel R(d),
un operatore di ridimensionamento ν(t) tale che ν(t)f (x) = tf (tx). L’azione delle
due lenti sui campi in ingresso potrà allora essere descritta come:
σ ± (r, φ, ζ)) = Q(c2 )R(ζ)Q(c1 )(σ
σ ± (r, φ, ζ)).
E± (r, φ, ζ) = ĉ(σ
Sfruttando le proprietà di tali operatori si potrà riscrivere:
σ (r, φ, ζ) + o(2 )
σ ± (r, φ, ζ)) = ν[1 ± ]Q[+ ]R[ζ(1 ± )]σ
ĉ(σ
f
con =
ζ
f
(3.2)
1, trascurando dunque l’effetto di propagazione libera si otterrà:
σ ((1 + )r, φ, ζ) + o(2 )
E+ (ζ) = (1 + )σ
(3.3)
CAPITOLO 3. INTERFEROMETRO DI SHEARING: REALIZZAZIONE E RISULTATI30
σ ((1 − )r, φ, ζ) + o(2 )
E− (ζ) = (1 − )σ
(3.4)
che sostituite nella (3.1) troncata al secondo ordine in portano a:
|S|2 = 4σσ ∗ + o(2 )
|D|2 = 42 (σσ ∗ + 2rRe(σσ 0∗ ) + r2 |σ 0 |2 con σ 0 =
∂
∂r σ
Re(SD∗ ) = 4(σσ ∗ + 2rRe(σσ 0∗ ) + o(2 )
Im(SD∗ ) = 4rIm(σσ 0∗ ) + o(2 ).
Come si può notare il profilo di fase del campo (Im(σσ 0∗ )) è contenuto nella parte
immaginaria di SD∗ . Per ottenerla a partire da (3.1) si può notare che
I( π4 ) − I(− π4 ) = 2Im(SD∗ )
A questo proposito sono state prese due misure corrispondenti a ψ = π4 e ψ = − π4 . (Fig.
3.5) Conseguentemente ne è stata eseguita la sottrazione (fig 3.6) ed è stato sviluppato
Figura 3.5: I(ψ = π4 ) e I(ψ = − π4 )
un modello teorico per verificare i risultati previsti (fig 3.7). Le misure dunque risultano
consistenti con il modello teorico.
Figura 3.6: I(ψ = π4 ) - I(ψ = − π4 )
CAPITOLO 3. INTERFEROMETRO DI SHEARING: REALIZZAZIONE E RISULTATI31
Figura 3.7: Misura ottenuta (sinistra) modello teorico(destra)
Conclusioni
Si è visto, dunque, che un interferometro di shearing può essere efficientemente implementato utilizzando una coppia di PBOE (componenti ottici basati sulla fase di
Panchartnam-Berry). Questo approccio aumenta la versatilità di questo tipo di interferometro in termini di riutilizzo, gestibilità, compattezza e controllo indipendente dei due parametri di shearing: SD/SE e SP. Con questo metodo, è inoltre
possibile scegliere la geometria che si vuole utilizzare per studiare il componente ottico
da analizzare (lineare, radiale o azimutale), semplicemente cambiando la lente a fase
geometrica; senza modificare i pregi o difetti di una definita geometria di shearing. I
parametri spaziali SD/SE sono infatti riferiti alle sole proprietà geometriche dei PBOE
(focale della lente e distanza tra la coppia di lenti), mentre SP è collegato alla manipolazione della polarizzazione (distribuzione dell’asse ottico nel piano trasverso). La
grande potenza di questo approccio è ancor più chiara quando il PBOE è utilizzato
per ottenere derivate non uniformi, cosa quasi impossibile con differenti assetti come
quelli analizzati in precedenza. Inoltre, l’utilizzo di cristalli liquidi garantisce non solo
un’alta trasmissività ma permette anche un efficace controllo di tutta l’operazione di
shearing per mezzo di un campo esterno che lo alimenta. Si può pensare infatti, di
utilizzare in futuro la possibilità di “spegnere” ed “accendere” il dispositivo tramite il
campo esterno, combinando diversi interferometri di shearing per ottenere non solo la
derivata parziale rispetto ad una sola variabile, ma in generale un intero differenziale
a due dimensioni.
32
Appendice A
Teorema adiabatico
Data l’equazione di Schrödinger
i
∂
ψ(t) = Hψ(t)
∂t
(A.1)
in cui l’hamiltoniano è indipendente dal tempo, una particella che si trovi a t = 0 nel
suo n-esimo autostato ψn ,
Hψn = En ψn ,
evolve nel medesimo autostato come
ψn (t) = e−iEn t ψn (0).
Se l’hamiltoniano è dipendente esplicitamente dal tempo, anche autovalori e autostati
lo sono; a ogni istante t si potrà scrivere
H(t)ψn (t) = En (t)ψn (t)
(A.2)
valendo la proprietà di ortonormalità
hψn (t)|ψm (t)i = δnm
∂
La soluzione generale dell’equazione di Schrödinger (i ∂t
ψ(t) = H(t)ψ(t)), può essere
sviluppata in serie di Fourier:
X
ψ(t) =
cn (t)ψn (t)eiφn (t)
(A.3)
n
dove
Z
φn = −
t
En (t0 ) dt0
(A.4)
0
Sostituendo la (A.3) nell’equazione di Schrödinger si ottiene:
P
P
i n [ċn (t)ψn (t) + cn (t)ψ̇n (t) + icn (t)ψn (t)φ̇n (t)]eiφn (t) = n cn (t)(Hψn (t))eiφn (t)
e sostituendo l’espressione di φ(t) (A.4) si ottiene:
X
[ċn (t)ψn (t) + cn (t)ψ̇n (t)]eiφn (t) = 0
n
33
(A.5)
APPENDICE A. TEOREMA ADIABATICO
Proiettando entrambi i membri su hψm |,
X
X
ċn (t)δnm eiφn (t) = −
cn (t)hψm (t)|ψ̇n (t)ieiφn (t)
n
34
(A.6)
n
ossia:
ċm (t) = −
X
cn (t)hψm (t)|ψ̇n (t)iei(φn (t)−φm (t))
(A.7)
n
differenziando rispetto al tempo la (A.2),
H(t)ψ̇n (t) + Ḣ(t)ψn (t) = Ėn (t)ψn (t) + En (t)ψ̇n (t)
proiettando anche quest’ultima su hψm | si otterrà:
hψm |H ψ̇n i + hψm |Ḣψn i = Ėn δmn + En hψm |ψ̇n i
quindi per n 6= m
hψm |Ḣψn i = (En − Em )hψm |ψ̇n i
sostituendo nella (A.7)
ċm = −cm hψm |ψ̇m i −
P
hψm |Ḣψn i i(φn −φm )
n6=m cn En −Em e
L’approssimazione adiabatica consiste nel considerare hψm |Ḣψn i En − Em , cosı̀ da
poter trascurare il secondo termine.
ċm = −cm hψm |ψ̇m i
(A.8)
Risolvendo per separazione di variabili si ottiene:
cm (t) = cm (0)eiγm (t)
dove
Z
γm (t) = i
t
hψm (t0 )|ψ̇m (t0 )i dt0
(A.9)
(A.10)
0
Quindi se il sistema all’istante t = 0 si trova nell’n-esimo autostato di H(0) la (A.3)
diventa:
ψ(t) = eiγn (t) eiφn (t) ψn (t)
ritornando allo stato iniziale avendo acquisito però una differenza di fase, senza variazione di energia.
Bibliografia
[1] Bruno Piccirillo, Michela Florinda Picardi, Lorenzo Marrucci, and Enrico Santamato. Flat polarization-controlled cylindrical lens based on the pancharatnam–berry
geometric phase. European Journal of Physics, 2017.
[2] Reena Disawal, Jitendra Dhanotia, and Shashi Prakash. Phase-shifting lateral shearing interferometry using wedge-plate and interferometric grating. Applied optics,
2014.
[3] Mahendra P. Kothiyal and Claude Delisle. Shearing interferometer for phase shifting
interferometry with polarization phase shifter. Applied optics, 1985.
[4] Dalip Singh Mehta, Mohammad Inam, Jai Prakash, and A. M. Biradar.Liquidcrystal phase-shifting lateral shearing interferometer with improved fringe contrast
for 3D surface profilometry. Applied optics, 2013.
[5] X. Liu, Y.Gao, M.Chang. A new lateral shearing interferometer for precision surface
measurement. Optics and Lasers in Engineering, 2009.
[6] Luis A. Alemàn-Castaneda, Bruno Piccirillo, Enrico Santamato, Lorenzo Marrucci,
Miguel A. Alonso. Shearing interferometry via geometric phase. Optica,2018.
[7] Justin Peatross, Michael Ware. Physics of Light and Optics.
[8] Joseph W. Goodman. Introduction to Fourier optics.
35
