Microscopi Ziel: Catalogo 2020 - Stereoscopici e Biologici

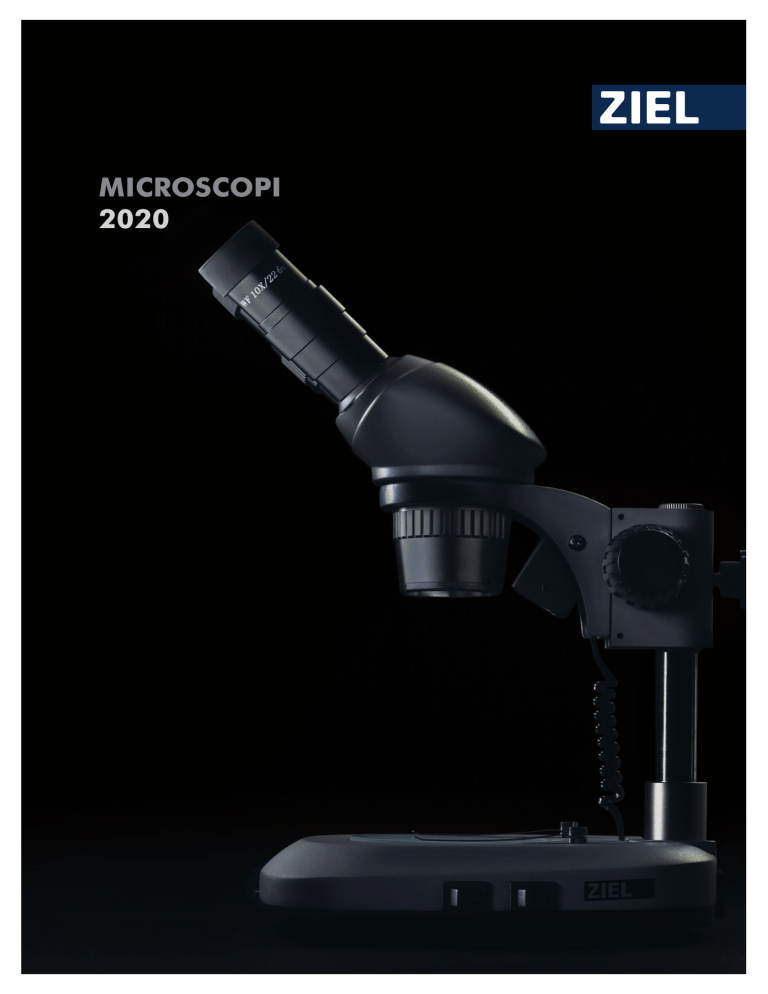

MICROSCOPI
2020
2
INDICE
MICROSCOPI
8 pag. ZS-600
10 pag. ZS-550
11 pag. ZS-500
12 pag. ZB-250
13 pag. ZB-200
14 pag. ZB-150E
16 pag. MICROSCOPI TASCABILI
17 pag. OCULARE ELETTRONICO
18 pag. ACCESSORI
22 pag. GLOSSARIO
3
Microscopi Ziel,
osserva il tuo mondo
4
In questo nostro mondo vi sono un’infinità di esseri viventi. Alcuni sono facilmente
visibili ai nostri occhi, altri sono tanto piccoli, che in una capocchia di spillo ne
possiamo trovare anche un milione. Questi possono essere visti solo attraverso
un microscopio che è uno dei più precisi e interessanti strumenti a disposizione
del ricercatore scientifico. I più giovani, sia studenti che operatori, sicuramente
stimolati dall’uso di questi apparecchi, possono così appagare
la loro sete di conoscenza.
5
MICROSCOPI ZIEL
CHE LA RICERCA
ABBIA INIZIO
Fin dalla sua invenzione il microscopio ha dato luogo a un
campo di ricerca più affascinante e meraviglioso di quanto
si possa immaginare. Oggi, in ogni branca della scienza,
questo strumento viene utilizzato per scoprire e capire
meglio le intricate forme degli organismi viventi e di tutto
ciò che ci circonda.
Grazie alla costante ricerca e sviluppo, le parti meccaniche
e ottiche dei nostri strumenti assicurano i più elevati standard
di affidabilità e di qualità, confermati da quarant’anni di
presenza sul mercato del marchio ZIEL.
6
7
MICROSCOPI ZIEL
ZS-600
MICROSCOPIO
STEREOSCOPICO
ZS-600
Cod. 20.04.60
Ingrandimento:
max 40x
8
Microscopio stereoscopico a testata
binoculare inclinata di 45° e girevole di 360°.
Una coppia di oculari 10x grandangolari
con trattamento antiriflesso e paraocchi.
Regolazione della distanza interpupillare.
Correzione diottrica.
Due coppie di obiettivi 2x e 4x.
Messa a fuoco bilaterale.
Basamento circolare in vetro smerigliato, bianco e nero.
Illuminazione a LED regolabile, incidente e trasmessa.
Copertura antipolvere.
Altezza: 400 mm
Peso: 2500 g
Microscopio stereoscopico a visione tridimensionale,
è al top della sua categoria grazie alle qualità ottiche
e meccaniche. Studiato per soddisfare le esigenze di
studenti, ricercatori, laboratori e operatori industriali.
In dotazione due coppie di obiettivi che rendono lo
strumento adatto a molteplici analisi.
La vasta scelta di accessori permette di personalizzare
lo strumento in funzione delle specifiche esigenze.
Accessori
Cod. 05.00.11
Oculare Grand. 15x con paraocchi
Cod. 05.00.16
Oculare Grand. 20x con paraocchi
Cod. 05.04.10
Oculare elettronico 5 Mega Pixel
Cod. 05.03.50
Pinzetta per sostegno campioni
Cod. 05.03.40
Kit 15 campioni minerali
Cod. 05.03.41
Kit 18 campioni minerali
Cod. 05.03.55
Illuminatore circolare a LED
Cod. 05.03.56
Condensatore per campo scuro
9
MICROSCOPI ZIEL
ZS-550
MICROSCOPIO
STEREOSCOPICO
Strumento stereoscopico a visione
tridimensionale di alta qualità ottica
e notevole profondità di campo ottenuta
grazie ai limitati ingrandimenti. È dotato
di due obiettivi montati su un unico
supporto, ruotando il quale si seleziona
quello prescelto. L’osservazione con
entrambe gli occhi risulta comoda in
particolare nel caso di osservazioni
prolungate. Nel piano portacampione
è possibile installare il piattello
bianco o nero per osservazioni
con luce incidente, oppure il
piattello in vetro smerigliato per
osservazioni con luce trasmessa.
ZS-550
Cod. 20.04.55
Ingrandimento:
max 40x
Microscopio stereoscopico a testata
binoculare inclinata di 45°.
Una coppia di oculari 10x grandangolari
con trattamento antiriflesso e paraocchi.
Regolazione della distanza interpupillare.
Correzione diottrica.
Due coppie di obiettivi 2x e 4x.
Messa a fuoco bilaterale.
Basamento circolare in vetro smerigliato,
bianco e nero.
Illuminazione a LED, incidente e trasmessa.
Copertura antipolvere.
Altezza: 350 mm
Peso: 2300 g
Accessori
Cod. 05.00.00
Oculare Grand. 5x
Cod. 05.00.05
Oculare Grand. 10x
Cod. 05.00.10
Oculare Grand. 15x
Cod. 05.00.15
Oculare Grand. 20x
Cod. 05.04.10
Oculare elettronico 5 Mega Pixel
Cod. 05.03.56
Condensatore per campo scuro
In dotazione un cofanetto
con 18 campioni minerali
Cod. 05.03.50
Pinzetta per sostegno campioni
Cod. 05.03.40
Kit 15 campioni minerali
10
ZS-500
MICROSCOPIO
STEREOSCOPICO
Microscopio che produce
un’immagine tridimensionale ed è
estremamente semplice da utilizzare.
Unisce l’economicità alle ottime
prestazioni. L’alimentazione a
batterie unita alla struttura leggera
e compatta consentono un comodo
trasporto e permettono un utilizzo
nei luoghi di analisi più remoti.
In dotazione una serie di campioni
di minerali che consentono
di eseguire le prime esperienze
osservative.
ZS-500
Cod. 20.04.50
Ingrandimento:
max 20x
Microscopio stereoscopico a testata binoculare.
Una coppia di oculari 10x grandangolari
con trattamento antiriflesso.
Regolazione della distanza interpupillare.
Una coppia di obiettivi 2x.
Messa a fuoco bilaterale.
Basamento in vetro bianco.
Illuminazione a LED, incidente.
Copertura antipolvere.
Altezza: 260 mm
Peso: 530 g
Accessori
Cod. 05.00.96
Oculare Grand. 10x
Cod. 05.00.98
Oculare Grand. 10x
scala millimetrata
Cod. 05.00.60
Oculare Grand. 16x
Cod. 05.04.10
Oculare elettronico
5 Mega Pixel
Cod. 05.03.41
Kit 18 campioni minerali
In dotazione un cofanetto
con 15 campioni minerali
11
MICROSCOPI ZIEL
ZB-250
MICROSCOPIO
BIOLOGICO
È l’evoluzione del modello ZB-200.
La manopola di messa a fuoco
macro e micrometrica coassiale
rende più facile e comoda
l’osservazione dei campioni in
particolare ad alti ingrandimenti.
Il tavolo traslatore permette di
effettuare movimenti micrometrici
ortogonali del vetrino preparato
per una maggiore precisione di
osservazione. In dotazione una
confezione di vetrini preparati che
permette di effettuare le prime
osservazioni didattiche.
ZB-250
Cod. 20.05.25
Ingrandimento:
max 400x
Microscopio biologico a testata monoculare
inclinata di 30° e girevole di 360°.
Un’oculare 10x grandangolari
con trattamento antiriflesso.
Obiettivi acromatici 4x; 10x; 40x.
Messa a fuoco bilaterale macro
e micrometrica coassiale.
Diaframma a disco con 6 fori di diverso diametro.
Tavolino traslatore graduato.
Condensatore N.A. 0,65.
Illuminazione a LED regolabile, incidente
e trasmessa con adattatore AC/DC in dotazione.
Copertura antipolvere.
Altezza: 300 mm
Peso: 1500 g
In dotazione una confezione
con 25 vetrini preparati
12
Accessori
Cod. 05.00.96
Oculare Grand. 10x
Cod. 05.00.98
Oculare Grand. 10x
scala millimetrata
Cod. 05.00.60
Oculare Grand. 16x
Cod. 05.04.10
Oculare elettronico
5 Mega Pixel
ZB-200
MICROSCOPIO
BIOLOGICO
Microscopio biologico didattico
progettato per le osservazioni di
studenti delle scuole primarie e
secondarie, per operatori di laboratori
didattici e per hobbisti alle prime armi.
Il microscopio ZB-200 è pratico e
intuitivo da utilizzare e non necessita
di specifiche competenze tecniche.
Compatto, leggero e facile da
trasportare, grazie alla particolare
struttura del braccio dello stativo.
La qualità ottica e la robustezza
meccanica garantiscono un utilizzo
duraturo del microscopio senza
richiedere particolari manutenzioni.
ZB-200
Cod. 20.05.20
Ingrandimento:
max 400x
Microscopio biologico a testata monoculare
inclinata di 30° e girevole di 360°.
Un’oculare 10x grandangolari
con trattamento antiriflesso.
Obiettivi acromatici 4x; 10x; 40x.
Messa a fuoco bilaterale.
Tavolino girevole Ø 95 mm.
Condensatore N.A. 0,65.
Illuminazione a LED regolabile, incidente
e trasmessa con adattatore AC/DC in dotazione.
Copertura antipolvere.
Altezza: 300 mm
Peso: 1500 g
Accessori
Cod. 05.00.96
Oculare Grand. 10x
Cod. 05.00.98
Oculare Grand. 10x
scala millimetrata
Cod. 05.00.60
Oculare Grand. 16x
Cod. 05.04.10
Oculare elettronico
5 Mega Pixel
13
MICROSCOPI ZIEL
ZB-150E
MICROSCOPIO
BIOLOGICO DIGITALE
Strumento ottimale per avvicinarsi
al mondo della microscopia,
per hobby o studio. L’oculare
elettronico consente di osservare
i campioni sullo schermo del
computer. La soluzione ideale
per uso didattico e per realizzare
e condividere video e immagini
delle analisi eseguite.
ZB-150E
Cod. 20.05.15
Ingrandimento:
max 1024x
14
Microscopio biologico a testata monoculare
inclinata di 45° e girevole di 360°.
Due oculari 10x e 16x grandangolari.
Obiettivi acromatici 4x; 10x; 40x.
Lente di Barlow 1,6x.
Triplo revolver porta obiettivi.
Messa a fuoco bilaterale di precisione.
Diaframma a disco con 6 fori di diverso diametro.
Tavolino portapreparati 90 x 90 mm.
Illuminazione a LED regolabile, incidente
e trasmessa con adattatore AC/DC in dotazione.
Condensatore di luce 0,65 NA.
Oculare elettronico con software e cavo USB
per il collegamento al PC.
Copertura antipolvere.
Altezza: 295 mm
Peso: 1300 g
TUTTI GLI ACCESSORI IN DOTAZIONE
IN UNA COMODA VALIGETTA
4
3
11
5
2
7
1
10
1 Copertura antipolvere
2 Sezionatore
3 Confezione vetrini
preparati e da preparare
4 Quattro contenitori con
uova di gamberetti, lievito,
sale marino, colla per vetrini
5 Adattatore AC/DC
6 CD con software e manuale
9
8
6
7 Vivaio
8 Pinzette
9 lluminatore per luce
incidente
10 Oculare elettronico,
risoluzione 320x240 pixel,
con software e cavo USB
per collegamento a PC
11 Oculare
15
MICROSCOPI ZIEL
MICROSCOPI
TASCABILI
Questa serie di microscopi
tascabili ZIEL è utilissima per
la microanalisi sul campo.
Illuminati a pila, comodi da
tenere in tasca e utili per
osservare oggetti trasparenti
o vetrini, piccoli campioni
tridimensionali, insetti,
minerali.
Consigliati per dermatologi,
botanici, agronomi,
operatori industriali,
uso universale.
Questi piccoli strumenti permettono
l’esame della superficie di ogni
genere di metalli, delle fibre tessili,
delle vernici, dei colori, di circuiti
elettrici e quindi oltre agli utilizzi
scientifici (botanica, agraria,
dermatologia), sono adatti per
l’osservazione delle merceologie
industriali. Rendono anche
una passeggiata in campagna
un’occasione per andare oltre le
apparenze e conoscere i segreti
e le meraviglie della natura.
16
Microscopio tascabile-Bianco
Microscopio tascabile-Nero
Cod. 20.50.88
Cod. 20.50.87
Ingrandimento 40x
Corpo in ABS.
Scala millimetrata: 1 DIV/0,05 mm.
Con illuminazione a LED.
Astuccio in dotazione.
Dimensioni: 140 x 50 mm
Ingrandimento zoom 60x - 100x
Corpo in ABS.
Con illuminazione e base per
l’inserimento dei preparati
da osservare.
Dimensioni: 145 x 48 mm
OCULARE
ELETTRONICO
L’oculare elettronico, abbinato
al microscopio biologico o
stereoscopico, permette di
realizzare immagini e video
delle analisi eseguite. Insegnanti,
ricercatori, professionisti e hobbisti
possono visualizzare, memorizzare
e condividere i risultati delle
osservazioni. La soluzione
ideale per uso didattico.
Compatibile ai modelli
ZB-200 - ZB-250 - ZS-500
ZS-550 - ZS-600
Oculare elettronico
Cod. 05.04.10
5 Mpixel.
Con software (in inglese) e cavo USB
per collegamento a PC.
Sensore da 1/2”.
Regolazioni contrasto, luminosità,
colore, saturazione, bilanciamento
del bianco etc.
In dotazione due adattatori
per portaoculari di microscopi
biologici e stereoscopici.
17
MICROSCOPI ZIEL
ACCESSORI
Per completare la strumentazione
di chi ama il mondo della scienza,
ZIEL propone una serie di accessori
utili per allestire un piccolo
laboratorio adatto alla ricerca con
il microscopio. La gamma di
accessori opzionali permette di
personalizzare i microscopi ZIEL.
COD. 05.03.09
COD. 05.03.16
COD. 05.03.13
COD. 05.03.07
Cod. 05.03.07
Kit per sezionare: astuccio
con forbice, ago, pinzette,
spatola multiuso.
Cod. 05.03.09
Confezione contenente vetrini
preparati e da preparare,
copri vetrini, fibre tessili,
lente di ingrandimento, pinzetta,
bisturi, ago, contagocce,
coloranti e fissanti.
18
COD. 05.03.22
Cod. 05.03.13
Scatola contenente 25 vetrini
preparati in plastica assortiti.
Cod. 05.03.16
Scatola in legno contenente 25
vetrini preparati in vetro assortiti.
Cod. 05.03.22
Confezione di 100 copri vetrini.
COD. 05.03.32
COD. 05.03.41
3.16
COD. 05.03.31
COD. 05.03.40
COD. 05.03.30
Cod. 05.03.30
Confezione contenente
50 vetrini da preparare.
Cod. 05.03.31
Cod. 05.03.40
Kit di 15 campioni minerali.
Cod. 05.03.41
Kit di 18 campioni minerali.
Confezione contenente
50 vetrini preparati
in vetro assortiti.
Cod. 05.03.32
Confezione contenente
100 vetrini preparati
in vetro assortiti.
19
MICROSCOPI ZIEL
ACCESSORI
Illuminatore
circolare a LED
Cod. 05.03.55
Condensatore
per campo scuro
Cod. 05.03.56
20
Per microscopio stereoscopico
ZS-600. Il kit include un
illuminatore circolare con 60 LED
e un adattatore di alimentazione
da 100-240 V. Diametro interno di
61 mm. Fornisce un’illuminazione
intensa, uniforme e focalizzata.
Temperatura della luce 6800 °K.
Luminosità massima 15.000 lux
ad una distanza di lavoro di 100
mm. Possibilità di regolazione
dell’intensità luminosa.
Per microscopi stereoscopici
ZS-550 e ZS-600. Indicato per
l’osservazione di minerali e gioielli.
Garantisce un illuminazione laterale
dell’oggetto i cui contorni risultano
brillanti e contrastati rispetto al
fondo scuro del resto del campo
visivo.
Pinzetta per
sostegno campioni
Cod. 05.03.50
Tavolo traslatore
graduato
Cod. 05.03.51
Per microscopi stereoscopici
ZS-550 e ZS-600.
Consente di sostenere nella
posizione ottimale l’oggetto
da analizzare. Ideale per
gemme, gioielli, piccole parti
meccaniche, etc…
Per microscopio ZB-250.
Permette di effettuare movimenti
micrometrici ortogonali al vetrino
preparato senza toccarlo con
le mani.
21
Glossario
BIOLOGICO
MESSA A FUOCO
ILLUMINAZIONE
A forte ingrandimento,
consente l’osservazione
di vetrini preparati o
oggetti molto piccoli.
Permette di variare la
distanza fra obiettivo
e preparato. Oltre al
regolatore macrometrico,
alcuni modelli sono
dotati di regolatore
micrometrico, che
consente una regolazione
finissima, utile con i forti
ingrandimenti.
Dispositivo inserito nel
microscopio con luce LED
che permette di illuminare
gli oggetti esaminati. Può
essere di tipo trasmessa
per osservazioni di oggetti
in trasparenza, come ad
esempio i vetrini preparati,
oppure di tipo incidente,
per osservazioni di oggetti
solidi come ad esempio
le gemme, i minerali etc.
I modelli di livello
superiore dispongono
anche delle regolazioni
dell’intensità luminosa.
STEREOSCOPICO
È composto da due
microscopi accoppiati
che danno una visione
tridimensionale.
È indicato per osservazioni
di oggetti opachi a
ingrandimenti limitati.
OCULARE
Montato sul tubo
portaottica, può essere
intercambiato con altri
di diverso ingrandimento.
Nei microscopi biologici
può essere dotato di scala
millimetrata.
TAVOLO TRASLATORE
Nei modelli dove è
previsto, al tavolo porta
preparati è possibile
applicare il tavolo
traslatore, che permette
di effettuare movimenti
micrometrici ed ortogonali
al vetrino preparato senza
toccarlo con le mani.
INGRANDIMENTI
OBIETTIVI
Applicati ad una torretta
rotante (revolver) in
numero da due a tre,
permettono di variare
l’ingrandimento,
spostando solo la
messa a fuoco.
Sono dati dalla
moltiplicazione della
focale dell’oculare per
la focale dell’obiettivo.
DIAFRAMMA
Apertura che permette di
dosare la luce che illumina
il preparato.
CONDENSATORE
Lente attraverso cui
passa la luce ottenendo
concentrazione e uniformità
di illuminazione.
M100078
Ziel s.r.l.
Via delle Industrie 18
30025 Fossalta di Portogruaro
Venezia Italy
Tel. 0421/244432
Fax 0421/244423
e-mail: [email protected]
1019-0500
Si declina ogni responsabilità per eventuali errori o inesattezze e nella costante ricerca di miglioramento, si riserva il diritto di apportare modifiche ai prodotti senza preavviso.
