Swift-F1 - Giuntatrici per fibra ottica

annuncio pubblicitario

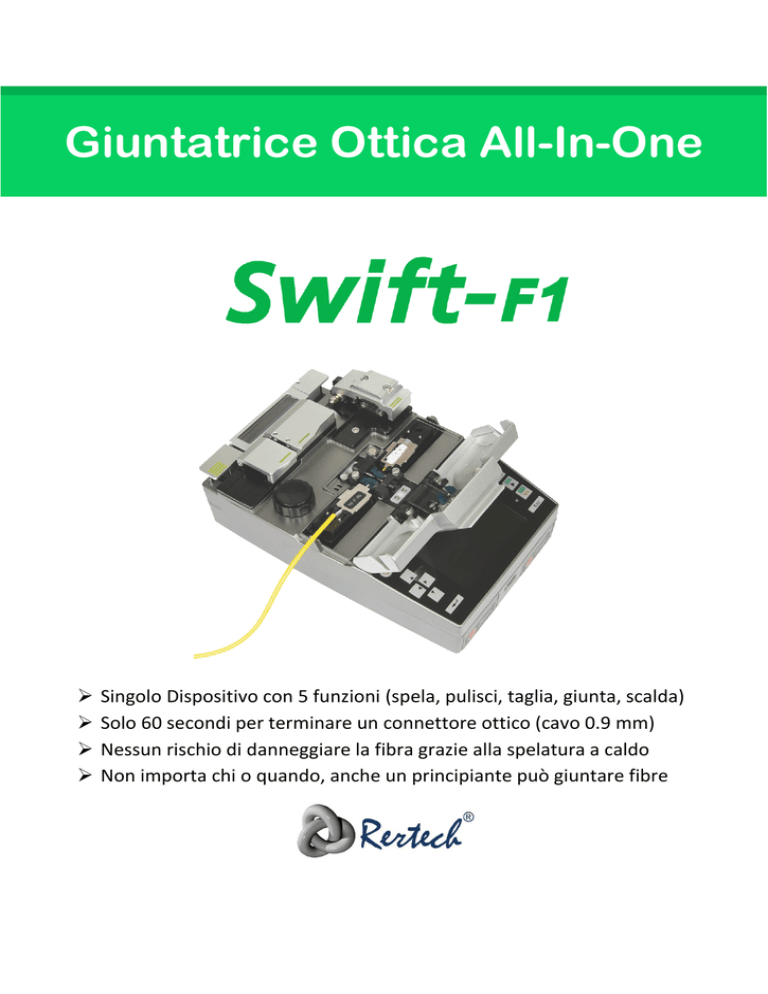

Giuntatrice Ottica All-In-One




Singolo Dispositivo con 5 funzioni (spela, pulisci, taglia, giunta, scalda)
Solo 60 secondi per terminare un connettore ottico (cavo 0.9 mm)
Nessun rischio di danneggiare la fibra grazie alla spelatura a caldo
Non importa chi o quando, anche un principiante può giuntare fibre
Swift F1 è una sofisticata giuntatrice integrata ad allineamento del clad, realizzata
appositamente per svolgere le 5 funzioni principali del processo di giunzione:
spelatura, pulizia della fibra, taglio, fusione e termo-restrizione del capillare. Grazie a
queste caratteristiche, Swift-F1 consente la realizzazioni di giunti ottici con
eccezionale qualità ed efficienza.
Sebbene Swift-F1 possa essere utilizzata con successo in tutte le attività di giunzione,
i massimi vantaggi sono forniti quando è impiegata con i connettori Swift per
terminazione in campo. Questi connettori utilizzano la tecnologia a fusione rispetto
ai tradizionali connettori per montaggio in campo che si servono di giunti meccanici
“V-groove”, con i ben noti difetti di modeste prestazioni, bassa affidabilità e alti costi
di manutenzione.
La giuntatrice Swift-F1, insieme ai connettori Swift, rappresenta una svolta nelle
tendenze della terminazione ottica in campo: la giunzione a fusione, senza dubbio la
migliore tecnologia esistente, è ora utilizzabile anche dai tecnici meno esperti ed è
diventata meno costosa della tecnologia a giunzione meccanica.
Riscaldatore per
capillari
Stripper termico
motorizzato
Taglierina con cassettino per
spezzoni fibra
Giuntatrice a fusione
Tampone per
liquido di pulizia
Ampio display LCD
Tastiera di controllo
Esempi d’Uso
Spelatrice a caldo motorizzata
-
Sguaina automaticamente i rivestimenti della fibra in un
solo passaggio (primario 250 µm e secondario 900 µm)
Nessun rischio di rottura o danneggiamento della fibra
Solo 1.5 secondi
Oltre 1 milione di operazioni
Dispenser di Alcool Isopropilico
-
-
Serbatoio integrato
Pulito e semplice da utilizzare
Taglio della fibra
-
-
Taglierina ad altre prestazioni “one-action”
Smorzatore idraulico
Cassetto per riporre le fibre tagliate
Riscaldatore per capillare
-
-
Automatico, veloce ed affidabile
Programmabile
Giunta fibra-fibra e Relativi Supporti
HF-250
HF250
250µm – 250µm
HF-900
HF-900
900µm – 900µm
HF-250
HF-900
250µm – 900µm
IF-IN
HF-IN
Indoor-Indoor
HF-2.5F
HF-2.5F
3.0mm-3.0mm
Processo di Terminazione dei Connettori
(solo 60 secondi, cavo 0.9 mm)
1. Posizionare il cavo sul supporto
2. Spelare, Pulire, Tagliare
3. Posizionare la ferrula sul supporto
4. Spelare, Pulire, Tagliare
5. Giuntare
6. Termo-restringere
7. Montare il codino
8. Montare il copri-connettore
Scegliere il Giusto Supporto
Fibra 0.9 mm
Cavo indoor
Cavo 2.0 mm
Fibra 0.9 mm
Cavo 2.0 mm
Fibra 0.9 mm
Cavo 2.0 mm
Prodotti e Accessori
Supporto per carica
batterie
Batterie Li-ion
Kit per alimentazione a rete
Supporto di
raffreddamento
Elettrodi di
ricambio
Borsa Floscia
Lama
Adattatore AC
Swift-F1
Borsa rigida
Fornitura di base
Descrizione
Giuntarice all-in-one
Adattatore AC
Supporto per carica batterie
Batterie Li-Ion
Supporti fibra
Elettrodi di ricambio
Borsa di trasporto
Pennelli di pulizia
Presselle
Supporto per raffreddamento tubetti di protezione
CD guida utente e certificate di collaudo
Modello
F1
F1-1
F1-2
F1-B
a scelta
EI-19
Rigida
Q.tà
1
1
1
2
3 pz
coppia
Opz.
2
1
1
1
Accessori
Descrizione
Tavolo da lavoro
Supporti per fibra
Supporti per ferrule connettori
Elettrodi di ricambio (2)
Lama taglierina di ricambio
Kit alimentazione a rete
Pacco batterie di ricambio (2)
Modello
WK
HF-250, HF-900, LF-900, HF-2.5, HF-IN
HF-SC, HF-ST, HF-LC, HF-FC
EI-19
BI-05
F1-3
F1-B
Specifiche Swift-F1
Caratteristica
Allineamento
Diametro clad
Diametro rivestimento
Perdita di inserzione media
Tempo di giunzione (tipico)
Lunghezza capillare
Prova di tensione
Memoria di giunzione
Compatibilità cavi
Dimensioni
Peso
Alimentazione
Batterie
Autonomia a batterie
Temperatura operativa
Temperatura di stoccaggio
Descrizione
Clad-Clad (sistema V-groove)
125 µm
250 ÷ 900 µm
0,03 dB (SM), 0,02 dB (MM), 0,06 dB (NZDS, DS)
7s
45 mm (Giunzione fibra-fibra)
28 o 32 mm (connettore-fibra)
1,96 N
2.000 eventi
0,9 mm; 2,0 mm; 3,0 mm; cavo drop rettangolare
135 (L) x 200 (P) x 82 (A) mm
1,5 kg: 1,2 kg (giuntatrice) + 2 x 0.12 (batterie) kg
Adattatore di rete 110-240 VAC
2 x 1400 mAh, polimeri di litio
80 cicli di fusione completi
-10°C +50°C
-40°C + 80°C
Importatore e distributore per l’Italia:
Wert Italia Srl
Via Roma 12, 10092 Beinasco - Italy
http://www.rertech.com
[email protected]
