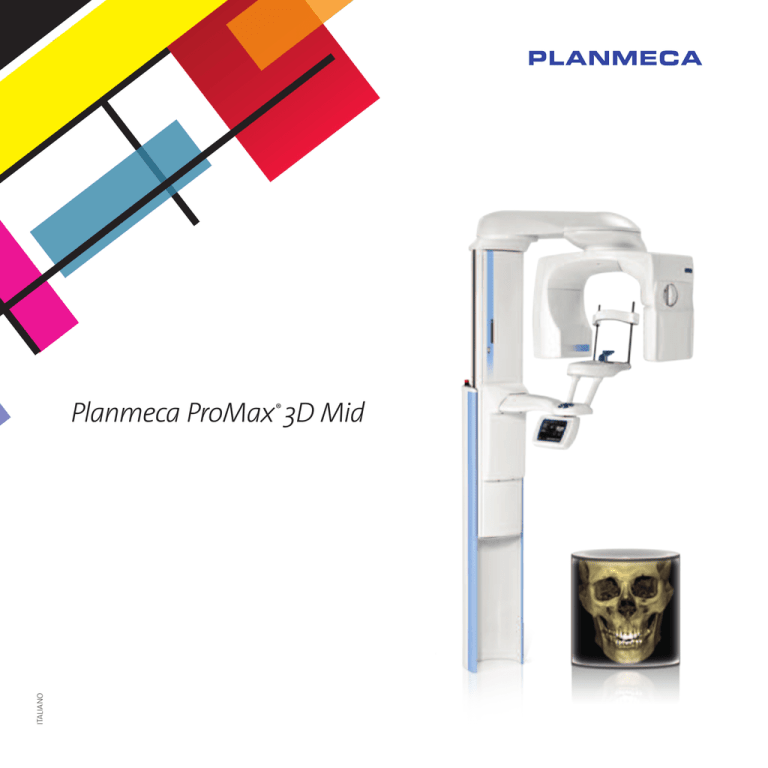

Planmeca ProMax®3D Mid
annuncio pubblicitario
ITALIANO Planmeca ProMax® 3D Mid Scopri anche Planmeca Imaging per iPad Vera e propria unità all-in-one Planmeca ProMax® 3D Mid è una vera e propria unità CBCT (Tomografia Computerizzata a Fascio Conico) all-in-one. Comprende infatti sistemi di imaging 3D, panoramica digitale, fotografia cefalometrica digitale e in 3D, tutto nella stessa unità. Un’unità radiografica intelligente in grado di soddisfare virtualmente qualsiasi esigenza di imaging maxillo-facciale. Dimensioni volumetriche regolabili, modalità di risoluzione Planmeca ProMax 3D Mid rispetta diversi requisiti diagnostici: implantologia, endodonzia, periodonzia, ortodonzia e chirurgia odontoiatrica e maxillo-facciale, ma anche analisi temporo-mandibolare (ATM). È altresì un eccellente strumento per diagnosi dell’orecchio, del seno mascellare e delle vie aeree. Planmeca ProMax 3D Mid consente di modificare la dimensione volumetrica in base all’applicazione clinica in uso, offrendo la possibilità di regolare la posizione del volume in base alle immagini scout acquisite. 2 3 Ampia selezione di volume Ø160 160 Ø160 50 90 Ø40 Estrazione del dente del giudizio Dimensioni volume versatili Risoluzione elevata, basso dosaggio La gamma dei volumi delle immagini in 3D varia da immagini del singolo dente a immagini dell’intero distretto facciale. Il volume più piccolo (Ø34 x 42 mm) è indicato per l’area molare, per esempio, mentre il volume più grande (Ø160 x 160 mm) offre una panoramica dell’intera area facciale, utile, per esempio, nelle applicazioni ortodontiche. Sono disponibili diverse modalità di risoluzione per ciascuna dimensione volumetrica: risoluzioni a dosaggio elevato, normale e basso. Planmeca ProMax® 3D Mid offre diverse modalità di imaging adatte alle diverse necessità. La modalità ad alta risoluzione restituisce una risoluzione molto elevata, ma al costo di una dose maggiore. La modalità a basso dosaggio può essere utilizzata, ad esempio, per analisi ortodontiche. Per l’imaging di casse timpaniche di piccole dimensioni, è disponibile un programma specifico ad alta definizione. L’unità offre anche un programma speciale Scansione impronta che produce immagini 3D ad alta precisione di impronte e modelli in gesso. Ricostruzione ROI per alta risoluzione La funzione di ricostruzione ROI permette di generare un nuovo volume con voxel più piccolo, estraendolo da una immagine precedentemente acquisita con voxel di maggiore dimensione. Ciò permette una diagnosi più accurata senza procurare dose aggiuntiva per il paziente. 4 Chirurgia Programmi dentali Programma Dimensione volume (modalità pediatrica) Dente Ø40 x 50 mm (Ø34 x 42 mm) Ø40 x 70 mm (Ø34 x 60 mm) Denti Ø70 Ø70 Ø90 Ø90 Arcata Ø160 x 50 mm (Ø160 x 50 mm) Ø160 x 90 mm (Ø160 x 90 mm) Faccia Ø160 x 160 mm (Ø160 x 160 mm) x x x x 50 70 50 90 mm mm mm mm (Ø60 (Ø60 (Ø75 (Ø75 x x x x 42 60 42 75 mm) mm) mm) mm) Programmi per l’ORL (Otorinolaringoiatria) Programma Dimensione volume (modalità pediatrica) Seni Ø90 x 90 mm Ø90 x 160 mm Ø160 x 90 mm Ø160 x 160 mm Orecchio medio Ø40 x 50 mm (Ø34 x 42 mm) Ø70 x 70 mm (Ø60 x 60 mm) Orecchio medio Caso implantologico Premolare ritenuto Osso temporale Ø70 x 70 mm (Ø60 x 60 mm) Vertebre Ø70 x 70 mm (Ø60 x 60 mm) Vie aeree Ø70 x 70 mm (Ø60 x 60 mm) 5 Planmeca Romexis® per una diagnosi accurata Planmeca iRomexis™ Planmeca iRomexis™ è un’applicazione mobile per il software di acquisizione immagini Planmeca Romexis, realizzato per dispositivi Apple (iPhone e iPad). Consente di visualizzare immagini in 2D e 3D, rendering 3D e immagini da Planmeca ProFace™. Se lo si desidera, le immagini possono essere disponibili su dispositivi portatili grazie a Planmeca Online™, e scaricate da rete Wifi e 3G in qualsiasi momento o luogo. Planmeca iRomexis vi offre maggiore libertà e opportunità di collaborazione. L’applicazione è disponibile gratuitamente nell’iTunes App Store. Pianificare gli interventi è più semplice Flessibilità senza precedenti Planmeca Romexis® è una soluzione software completa per l’acquisizione, la visualizzazione e l’elaborazione di radiografie e foto in 3D e scansioni superficiali intraorali. L’eccellente combinazione di queste due modalità garantisce le più precise informazioni riguardo all’anatomia del paziente per le varie necessità cliniche. Planmeca Romexis offre strumenti specifici per impiantologi, endodontisti, periodontisti, chirurghi maxillo-facciali e radiologi. Grazie a Planmeca Romexis, programmare gli impianti è semplice ed è possibile controllarne la collocazione grazie a modellini realistici disponibili presso diversi costruttori. È possibile importare la scansione del tessuto molle e la realizzazione della corona per sovrapposizione ai dati delle radiografie in 3D, ottenendo una base perfetta per la pianificazione dell’intervento. Il trattamento virtuale può quindi concretizzarsi in una vera e propria guida all’intervento, da seguire per completare il trattamento esattamente come da programma. Condivisione dei risultati Gli studi elaborati possono essere rapidamente convertiti in più pagine stampabili oppure distribuiti usando Planmeca Romexis® Viewer. Possono essere trasferiti facilmente su dispositivi portatili o inviati a studi associati che utilizzano Planmeca Romexis. La compatibilità con lo standard DICOM garantisce l’elaborazione delle immagini con software sviluppati da terzi o la condivisione delle immagini tramite server ospedalieri PACS. Diagnosi in 3D conveniente La visualizzazione rendering tridimensionale di Planmeca Romexis offre una panoramica immediata dell’anatomia del paziente fungendo anche da eccellente strumento educativo per il paziente. È possibile visualizzare le immagini immediatamente tramite le diverse proiezioni o convertirle in immagini panoramiche e tagli trasversali. Strumenti per la misurazione e l’annotazione, quali la tracciatura del nervo, assistono la procedura per una pianificazione del trattamento sicura e precisa. 6 Il modulo dedicato ATM fornisce strumenti per una diagnosi semplice e precisa dell’area temporo-mandibolare. Dimensione, posizione e allineamento delle proiezioni possono essere definiti liberamente e sono disponibili visualizzazioni di ATM separate in modo da facilitare il confronto anatomico. 7 SmartPan™ Smart Pan™, imaging panoramiche uniche Un esclusivo sistema d’imaging, SmartPan™ utilizza lo stesso sensore 3D anche per immagini panoramiche, eliminando la necessità di cambiare i sensori. Il sistema SmartPan calcola automaticamente 9 curve panoramiche diverse a intervalli di 2 mm, utilizzando i dati dell’esposizione panoramica e uno strato la cui nitidezza si adegua automaticamente a tutte le regioni. L’utente potrà quindi visualizzare le immagini panoramiche e selezionare la più adatta alla diagnosi dopo l’esposizione. Esposizioni SmartPan ottimizzate L’esposizione panoramica dell’area protesica è resa ottimamente. Regolando l’altezza e l’ampiezza dell’immagine è possibile ridurre significativamente la dose di radiazioni cui il paziente è esposto. Nel programma combinato (panoramica e ATM) l’immagine visualizzerà entrambe le articolazioni temporomandibolari con angolo di proiezione adeguato e regolabile. 8 Planmeca ProFace™ Planmeca ProFace™ – l’esclusiva opzione che produce una foto 3D del viso Planmeca ProFace™ è l’opzione esclusiva che produce una foto 3D del viso, disponibile per l’intera famiglia di prodotti Planmeca ProMax® 3D. Un’unità radiografica 3D Planmeca che integra Planmeca ProFace genera sia una foto 3D che un volume CBCT in una sola scansione. In alternativa, la foto 3D può essere acquisita separatamente mediante un processo privo di radiazioni. I laser scansionano la geometria del viso e le videocamere digitali catturano il colore dei tessuti. Progettata per soddisfare le diverse esigenze diagnostiche dei professionisti odontoiatrici e maxillo-facciali dell’era moderna, Planmeca ProFace consente a medici e dentisti di pianificare gli interventi e documentare con immagini le visite di controllo. Interventi più sicuri e più veloci La foto 3D mostra il tessuto molle in relazione alla dentina e alle ossa facciali, offrendo un efficace strumento per le visite di controllo che seguono gli interventi maxillo-facciali. Poiché una sola scansione genera sia un’immagine CBCT che una foto 3D, la posizione del paziente, l’espressione del viso e la posizione dei muscoli rimangono immutate producendo immagini perfettamente compatibili. Un’attenta pianificazione pre-operatoria, che consente al medico di studiare accuratamente l’anatomia del viso mediante il software Planmeca Romexis®, favorisce la precisione dell’intervento e migliora i risultati estetici. *Planmeca ProMax 3D s, Planmeca ProMax 3D, Planmeca ProMax 3D Mid e Planmeca ProMax 3D Max 9 Facilità operativa Cefalometria semplice Grazie a Planmeca ProMax™ Cephalostat, la cefalometria ora risulta ancora più facile e accurata. Modificando la posizione del sensore digitale, l’unità passa dalla modalità di imaging panoramico a imaging cefalometrico. Inoltre, è possibile dotare l’unità di due sensori digitali fissi. Posizionamento del paziente semplice e veloce Posizionare il paziente ora è incredibilmente semplice. • L’interfaccia grafica intuitiva offre posizioni preimpostate e valori di esposizione per diversi tipi di immagine e necessità. Il supporto per il capo, funzionale e facile da usare, garantisce un posizionamento accurato del paziente per tutte le proiezioni cefalometriche. II ferma-orecchie in fibra di carbonio e il supporto nasale hanno una lunga durata, sono igienici e completamente radio-trasparenti. • Per una regolazione ancora più accurata è possibile utilizzare il laser di posizionamento e il joystick. Per verificare il corretto posizionamento è possibile utilizzare immagini scout. • Posizione aperta per una visuale completa del paziente. • Accesso laterale, comodo anche per sedie a rotelle. Supporto paziente motorizzato Il supporto paziente motorizzato migliora ulteriormente la posizione del paziente grazie al braccio di imaging che si porta automaticamente alla corretta altezza, raggiungendo così un nuovo traguardo nella congiunzione dei diversi volumi base. Il sistema di posizionamento del paziente mantiene quest’ultimo immobile mentre l’unità si sposta nelle diverse posizioni di imaging. 10 Diverse dimensioni dell’immagine Il design unico offre una gamma eccezionale di dimensioni e formati per l’immagine (fino a 30 x 27 cm) semplificando le scansioni radiografiche digitali laterali dell’intero cranio. Grazieal filtro per tessuto molle applicato al software di imaging Planmeca Romexis™, è possibile visualizzare le immagini con o senza filtro. 11 Tecnologia funzionale Tecnologia SCARA Avanzata L’esclusiva tecnologia SCARA (Selectively Compliant Articulated Robot Arm-Braccio Robotico Articolato Selettivo Adattabile) della piattaforma Planmeca ProMax® rende possibile la formazione libera della geometria dell’immagine. Il braccio robotico SCARA, controllato a computer e brevettato da Planmeca, è in grado di riprodurre qualsiasi tipo di movimento, garantendo un posizionamento del volume dell’immagine perfettamente accurato e affidabile, consentendo la regolazione del diametro del volume dell’immagine. Radiografia a Impulsi – qualità immagine più elevata, dosaggio ridotto La radiografia a impulsi riduce considerevolmente la dose di radiazioni somministrata al paziente grazie ad un effetto stroboscopico che, insieme alla breve scansione rotatoria, elimina virtualmente le distorsioni contribuendo a migliorare la qualità dell’immagine. Il tempo totale della scansione è di 18-26 secondi per ogni volume, ma il tempo d’esposizione effettivo può arrivare anche a meno di 3 secondi. Planmeca ProModel I dati dell’immagine possono essere utilizzati anche per ordinare Planmeca ProModel™, un modello fisico specifico del paziente, utile come strumento per la pianificazione pre-operatoria d’impianti di tipo avanzato, interventi di chirurgia orale e maxillo-facciale. 12 13 Specifiche tecniche Cone beam 54–90 kV 118 cm 206 cm 0,5 mm, anodo fisso Flat panel 137 cm 137 cm Altezza* 161–239 cm 161–239 cm Peso 131 kg 146 kg Requisiti di spazio operativo Planmeca Planmeca ProMax 3D Mid ProMax 3D Mid con cephalostato 18–26 s, emissione pulsata 15 s al minimo Algoritmo di ricostruzione proprietario basato su retroproiezione Feldkamp Improved Artefact Removal (IAR) tecnica avanzata di rimozione aftefatti per compensazione di oggetti alto contrasto Modalità Intraorale radiografie 2D Panoramica supportate Cefalometria Larghezza 158 cm 225 cm Profondità 175 cm 175 cm Altezza* 239 cm 239 cm Dente Tomografia lineare in 2D Modalità 3D CBCT radiografie 3D Fotografie in 3D supportate Scansione superficie 3D Dispositivi Telecamera intraorale di acquisizione Macchina fotografica digitale o di immagini scanner (acquisizione di immagini supportati mediante TWAIN o importazione di file) Sistemi Windows XP operativi Windows Vista 1130 Dimensione voxel, isotropico Ø40 x 50 mm (Ø34 x 42 mm) 100 µm, 150 µm, 200 µm, 400 µm 930 247 810 Formati immagine 1366 Ø90 x 50 mm (Ø75 x 42 mm) Ø90 x 90 mm (Ø75 x 75 mm) Ø160 x 50 mm (Ø160 x 50 mm) Dimensioni immagine 200 µm, 400 µm, 600 µm Ø160 x 90 mm (Ø160 x 90 mm) Faccia Ø160 x 160 mm (Ø160 x 160 mm) 200 µm, 400 µm, 600 µm 10 10 Ø Programmi per l’ORL (Otorinolaringoiatria) Supporto DICOM 3.0 Dimensione volume (modalità pediatrica) Dimensione voxel, isotropico Seno Ø90 x 90 mm 200 µm, 400 µm, 600 µm DICOM Worklist SCU DICOM Query/Retrieve DICOM Storage Commitment Ø160 x 90 mm Ø160 x 160 mm Ø40 x 50 mm (Ø34 x 42 mm) DICOM DIR Media Storage DICOM Storage SCU Ø90 x 160 mm Orecchio medio Radiografie in 3D: tipicamente 250 MB DICOM Import/Export 100 µm, 150 µm, 200 µm Ø70 x 70 mm (Ø60 x 60 mm) Interfacce DICOM MPPS TWAIN Client PMBridge (dati e immagini paziente) Osso temporale Ø70 x 70 mm (Ø60 x 60 mm) 150 µm, 200 µm Vertebre Ø70 x 70 mm (Ø60 x 60 mm) 200 µm, 400 µm VDDS (dati e immagini paziente) Vie aeree Ø70 x 70 mm (Ø60 x 60 mm) 200 µm, 400 µm InfoCarrier (dati paziente) Datagate (dati paziente e utente) Opzioni Client–Server di installazione Java Web Start 14 Planmeca ProMax ® 3D s La modalità workstation e Database Server può essere anche in computer separati DICOM (immagini 3D) DICOM Print SCU Programma •Planmeca Romexis Image Database Per maggiori dettagli consultate le caratteristiche del software Planmeca Romexis sul sito www.­planmeca.­com JPEG o TIFF (immagini 2D) TIFF, JPEG, PNG, BMP (importa/ esporta) Radiografie in 2D: 1-9 MB Modalità workstation e database server •Database server STL (immagini 3D, importa/ esporta) 756 150 µm, 200 µm, 400 µm Scopri anche gli altri prodotti innovativi della famiglia Planmeca ProMax® 3D e trova l’unità perfetta per le tue esigenze d’imaging. •Planmeca Romexis 3D Explorer Windows 2008 Server Ø70 x 70 mm (Ø60 x 60 mm) Arcate Set up minimo Mac OS X Dimensione volume (modalità pediatrica) Ø70 x 50 mm (Ø60 x 42 mm) Incluso nella Planmeca fornitura ProMax 3D Mid con server di ricostruzione 3D Windows 2003 Server *L’altezza massima dell’unità può essere regolata per studi con altezza del soffitto limitata. Ø40 x 70 mm (Ø34 x 60 mm) Denti Esempio di installazione Windows 7 Programmi dentali Programma 1610–2390 Larghezza Profondità Rotazione di 200 / 360 gradi Software di imaging Planmeca Romexis® Planmeca Planmeca ProMax 3D Mid ProMax 3D Mid con cephalostato 1–14 mA 15 bit 127 µm Dimensioni Ethernet Tipo di radiazione Voltaggio all’anodo Corrente all’anodo Macchia focale Detettore di immagini Scala di grigi Risoluzione del detettore Acquisizione immagine Tempo di scansione Tempo di ricostruzione Server di ricostruzione 3D Requisiti di spazio per l’installazione 1315–2095 Planmeca ProMax® 3D Mid in dettaglio Famiglia di prodotti Planmeca ProMax® 3D Dispositivi aggiuntivi Workstation diagnostiche addizionali con configurazioni software differenti Planmeca ProMax ® 3D •Planmeca Romexis 3D Explorer •Modulo Planmeca Romexis 3D Cross Sections Printer •Modulo Planmeca Romexis 3D TMJ •Modulo Planmeca Romexis 3D Implant Planning •Modulo Planmeca Romexis DICOM Planmeca ProMax ® 3D Max 15 Planmeca Oy disegna e produce una linea completa di apparecchiature odontoiatriche di alta tecnologia e innovative: Riuniti, Panoramici, Radiologici Endorali: tutte macchine gestite tramite una sola piattaforma digitale. Planmeca Oy, che è la capo fila della Compagnia finlandese Planmeca Group, è fortemente orientata alla Ricerca e Sviluppo ed è la Società privata più grande al mondo nel settore. Planmeca Oy Asentajankatu 6 | 00880 Helsinki | Finlandia | tel. +358 20 7795 500 | fax +358 20 7795 555 | [email protected] | www.planmeca.it Le immagini del presente catalogo possono contenere optional non compresi nella versione base o non disponibili in alcuni paesi. Il produttore si riserva il diritto di modificare le macchine illustrate. All in one, Anatomat Plus, Comfy, DentroVac, Digital perfection, Economat Plus, Elegant, Mini-dent, PlanEasyMill, Planmeca Chair, Planmeca Compact, Planmeca Intra, Planmeca iRomexis, Planmeca Lumion, Planmeca Minea, Planmeca Minendo, Planmeca Minetto, Planmeca Online, Planmeca PlanScan, Planmeca ProCeph, Planmeca ProFace, Planmeca ProMax, Planmeca ProModel, Planmeca ProOne, Planmeca ProSensor, Planmeca ProX, Planmeca Romexis, Planmeca SingLED, Planmeca Sonea, Planmeca Sovereign, Planmeca Vision, Planmeca Waterline Cleaning System, Proline Dental Stool, Saddle Stool, SmartPan, Trendy e Ultra Relax sono marchi registrati e non registrati di Planmeca in vari Paesi. 10027400/0412/it Dental Network s.r.l Viale del Lavoro 36/38 | 36100 Vicenza | Italia | tel. +39 0444 963 200 | fax +39 0444 568 586 | [email protected] | www.dentalnetwork.it
