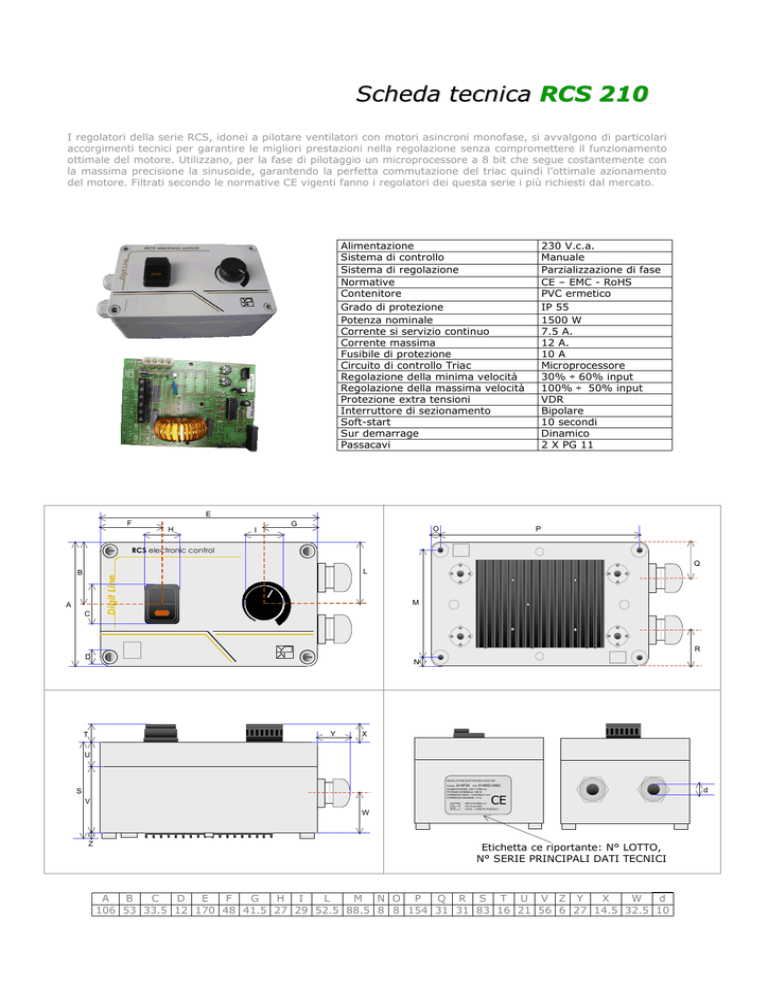

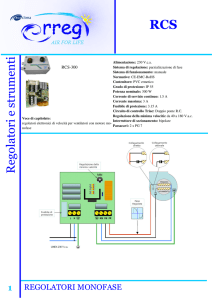

Scheda tecnica RCS 210 I regolatori della serie RCS, idonei a pilotare ventilatori con motori asincroni monofase, si avvalgono di particolari accorgimenti tecnici per garantire le migliori prestazioni nella regolazione senza compromettere il funzionamento ottimale del motore. Utilizzano, per la fase di pilotaggio un microprocessore a 8 bit che segue costantemente con la massima precisione la sinusoide, garantendo la perfetta commutazione del triac quindi l’ottimale azionamento del motore. Filtrati secondo le normative CE vigenti fanno i regolatori dei questa serie i più richiesti dal mercato. Alimentazione Sistema di controllo Sistema di regolazione Normative Contenitore Grado di protezione Potenza nominale Corrente si servizio continuo Corrente massima Fusibile di protezione Circuito di controllo Triac Regolazione della minima velocità Regolazione della massima velocità Protezione extra tensioni Interruttore di sezionamento Soft-start Sur demarrage Passacavi 230 V.c.a. Manuale Parzializzazione di fase CE – EMC - RoHS PVC ermetico IP 55 1500 W 7.5 A. 12 A. 10 A Microprocessore 30% ÷ 60% input 100% ÷ 50% input VDR Bipolare 10 secondi Dinamico 2 X PG 11 E F H G O I P RCS electronic control Q A C L Digit Line B M R D N Y T X U REGOLATORE ELETTRONICO RCS 900 Codice A14F00 S/N 514I6D ALIMENTAZIONE: 230 V 50/60 Hz POTENZA NOMINALE: 900 W CORRENTE SERV. CONTINUO: 5 A CORRENTE MASSIMA: 7.5 A S V W Z 0482 CE 3GP SYSTEM s.r.l. Via Ticino 82/2 21015 – LONATE POZZOLO Etichetta ce riportante: N° LOTTO, N° SERIE PRINCIPALI DATI TECNICI A B C D E F G H I L M N O P Q R S T U V Z Y X W d 106 53 33.5 12 170 48 41.5 27 29 52.5 88.5 8 8 154 31 31 83 16 21 56 6 27 14.5 32.5 10 d Funzioni IMPOSTAZIONE MIN-MAX All’interno del regolatore vi sono alloggiati due TRIMMER con i quali è possibile impostare i limiti di minima e massima velocità entro i quali si potrà regolare la velocità del ventilatore. SUR DEMARRAGE (partenza sicura) è una funzione che aggiunge alla tensione impostata, all’accensione del regolatore, il 40% della differenza tra la tensione impostata e la massima, riportandosi dopo la rampa di salita alla tensione impostata all’accensione .esempio accendendo il regolatore con il potenziometro a circa 100 volt questa funzione aggiunge il 40% di (230 v - 100 v) = 130 v cioè 52 v quindi il regolatore è come se fosse acceso con il potenziometro a 152 v. effettuata la partenza a 152 v con la rampa di salita e raggiunto i 152 volt si riporta automaticamente a 100 v garantendo quindi la partenza anche di quei motori "pigri“. SOFT-START è una rampa di salita che permette l’avvio del ventilatore in modo graduale evitando il "colpo d’ariete" al motore. Collegamento Collegamento diretto MIN Collegamento ottimale Microprocessore MAX Regolazione della minima velocità PRIMARIO Regolazione della massima velocità AVVIAMENTO Fusibile di protezione Fuse Fase Regolata L N 230VAC LINEA 230 V.c.a. NM CM FR MOTORE Scheda tecnica RCS 250 I regolatori della serie RCS, idonei a pilotare ventilatori con motori asincroni monofase, si avvalgono di particolari accorgimenti tecnici per garantire le migliori prestazioni nella regolazione senza compromettere il funzionamento ottimale del motore. Utilizzano, per la fase di pilotaggio un microprocessore a 8 bit che segue costantemente con la massima precisione la sinusoide, garantendo la perfetta commutazione del triac quindi l’ottimale azionamento del motore. Filtrati secondo le normative CE vigenti fanno i regolatori dei questa serie i più richiesti dal mercato. Alimentazione Sistema di controllo Sistema di regolazione Normative Contenitore Grado di protezione Potenza nominale Corrente si servizio continuo Corrente massima Fusibile di protezione Circuito di controllo Triac Regolazione della minima velocità Regolazione della massima velocità Protezione extra tensioni Interruttore di sezionamento Soft-start Sur demarrage Passacavi 230 V.c.a. Manuale Parzializzazione di fase CE – EMC - RoHS PVC ermetico IP 55 2500 W 12 A. 18 A. 16 A Microprocessore 30% ÷ 60% input 100% ÷ 50% input VDR Bipolare 10 secondi Dinamico 2 X PG 11 E F H G O I P RCS electronic control Q A C L Digit Line B M R D N Y T X U REGOLATORE ELETTRONICO RCS 900 Codice A14F00 S/N 514I6D ALIMENTAZIONE: 230 V 50/60 Hz POTENZA NOMINALE: 900 W CORRENTE SERV. CONTINUO: 5 A CORRENTE MASSIMA: 7.5 A S V W Z 0482 CE 3GP SYSTEM s.r.l. Via Ticino 82/2 21015 – LONATE POZZOLO Etichetta ce riportante: N° LOTTO, N° SERIE PRINCIPALI DATI TECNICI A B C D E F G H I L M N O P Q R S T U V Z Y X W d 106 53 33.5 12 170 48 41.5 27 29 52.5 88.5 8 8 154 31 31 83 16 21 56 6 27 14.5 32.5 10 d Funzioni IMPOSTAZIONE MIN-MAX All’interno del regolatore vi sono alloggiati due TRIMMER con i quali è possibile impostare i limiti di minima e massima velocità entro i quali si potrà regolare la velocità del ventilatore. SUR DEMARRAGE (partenza sicura) è una funzione che aggiunge alla tensione impostata, all’accensione del regolatore, il 40% della differenza tra la tensione impostata e la massima, riportandosi dopo la rampa di salita alla tensione impostata all’accensione .esempio accendendo il regolatore con il potenziometro a circa 100 volt questa funzione aggiunge il 40% di (230 v - 100 v) = 130 v cioè 52 v quindi il regolatore è come se fosse acceso con il potenziometro a 152 v. effettuata la partenza a 152 v con la rampa di salita e raggiunto i 152 volt si riporta automaticamente a 100 v garantendo quindi la partenza anche di quei motori "pigri“. SOFT-START è una rampa di salita che permette l’avvio del ventilatore in modo graduale evitando il "colpo d’ariete" al motore. Collegamento Collegamento diretto MIN Collegamento ottimale Microprocessore MAX Regolazione della minima velocità PRIMARIO Regolazione della massima velocità AVVIAMENTO Fusibile di protezione Fuse Fase Regolata L N 230VAC LINEA 230 V.c.a. NM CM FR MOTORE Scheda tecnica RCS 300 I regolatori della serie RCS, idonei a pilotare ventilatori con motori asincroni monofase, si avvalgono di particolari accorgimenti tecnici per garantire le migliori prestazioni nella regolazione senza compromettere il funzionamento ottimale del motore. Filtrati secondo le normative CE vigenti fanno i regolatori dei questa serie i più richiesti dal mercato. Alimentazione 230 V.c.a. Sistema di regolazione Parzializzazione di fase Sistema di funzionamento Manuale Normative CE – EMC - RoHS Contenitore PVC ermetico Grado di protezione IP 55 Potenza nominale 300 W Corrente si servizio continuo 1.5 A. Corrente massima 3 A. Fusibile di protezione 3.15 A Circuito di controllo Triac Doppio ponte R.C. Regolazione della minima velocità Da 40 a 180 V.a.c. Interruttore di sezionamento Bipolare Passacavi 2 X PG 7 Collegamento diretto Collegamento ottimale Regolazione della minima velocità MIN PRIMARIO AVVIAMENTO Fusibile di protezione Fuse Fase Regolata L LINEA 230 V.c.a. N NM CM FR E F G H I RCS electronic control B L C A D N O P M Q V S Z T R U Y Etichetta “ce” riportante: N° LOTTO, N° SERIE PRINCIPALI DATI TECNICI REGOLATORE ELETTRONICO RCS 900 Codice A14F00 S/N 514I6D ALIMENTAZIONE: 230 V 50/60 Hz POTENZA NOMINALE: 900 W CORRENTE SERV. CONTINUO: 5 A CORRENTE MASSIMA: 7.5 A 0482 3GP SYSTEM s.r.l. Via Ticino 82/2 21015 – LONATE POZZOLO d CE A B C D E F G H I L M N O P Q R S T U 75 30 28 8.5 110 25.5 30 21.5 20 30 37 13.5 82 22.5 22.5 59.5 10.5 15.5 42.5 V 22 Z Y d 15 25 7 Scheda tecnica RCS 600 I regolatori della serie RCS, idonei a pilotare ventilatori con motori asincroni monofase, si avvalgono di particolari accorgimenti tecnici per garantire le migliori prestazioni nella regolazione senza compromettere il funzionamento ottimale del motore. Filtrati secondo le normative CE vigenti fanno i regolatori dei questa serie i più richiesti dal mercato. Alimentazione 230 V.c.a. Sistema di regolazione Parzializzazione di fase Sistema di funzionamento Manuale Normative CE – EMC - RoHS Contenitore PVC ermetico Grado di protezione IP 55 Potenza nominale 600 W Corrente si servizio continuo 3 A. Corrente massima 5 A. Fusibile di protezione 5A Circuito di controllo Triac Doppio ponte R.C. Regolazione della minima velocità Da 40 a 180 V.a.c. Interruttore di sezionamento Bipolare Passacavi 2 X PG 7 Collegamento diretto Collegamento ottimale Regolazione della minima velocità MIN PRIMARIO AVVIAMENTO Fusibile di protezione Fuse Fase Regolata L LINEA 230 V.c.a. N NM CM FR E F G H I RCS electronic control B L C A D N O P M Q V S Z T R U Y Etichetta “ce” riportante: N° LOTTO, N° SERIE PRINCIPALI DATI TECNICI REGOLATORE ELETTRONICO RCS 900 Codice A14F00 S/N 514I6D ALIMENTAZIONE: 230 V 50/60 Hz POTENZA NOMINALE: 900 W CORRENTE SERV. CONTINUO: 5 A CORRENTE MASSIMA: 7.5 A 0482 3GP SYSTEM s.r.l. Via Ticino 82/2 21015 – LONATE POZZOLO d CE A B C D E F G H I L M N O P Q R S T U 75 30 28 8.5 110 25.5 30 21.5 20 30 37 13.5 82 22.5 22.5 59.5 10.5 15.5 42.5 V 22 Z Y d 15 25 7 Scheda tecnica RCS 900 I regolatori della serie RCS, idonei a pilotare ventilatori con motori asincroni monofase, si avvalgono di particolari accorgimenti tecnici per garantire le migliori prestazioni nella regolazione senza compromettere il funzionamento ottimale del motore. Filtrati secondo le normative CE vigenti fanno i regolatori dei questa serie i più richiesti dal mercato. Alimentazione 230 V.c.a. Sistema di regolazione Parzializzazione di fase Sistema di funzionamento Manuale Normative CE – EMC - RoHS Contenitore PVC ermetico Grado di protezione IP 55 Potenza nominale 900 W Corrente si servizio continuo 5 A. Corrente massima 7.5 A. Fusibile di protezione (5 X 20) 6.3 A Circuito di controllo Triac Doppio ponte R.C. Regolazione della minima velocità Da 40 a 180 V.a.c. Interruttore di sezionamento Bipolare Passacavi 2 X PG 9 Collegamento diretto Collegamento ottimale - MIN + - MAX + M M PRIMARIO M AVVIAMENTO Fuse M N L LINEA 230 V.c.a. Fase Regolata M NM CM FR D E F H G I RCS electronic control L B O I C A P O Q M R N Y X T U S V W Z Etichetta ce riportante: N° LOTTO, N° SERIE PRINCIPALI DATI TECNICI A 75 B 29 C D 26 136 E 32 F G H 27 29.5 24 REGOLATORE ELETTRONICO RCS 900 Codice A14F00 S/N 514I6D ALIMENTAZIONE: 230 V 50/60 Hz POTENZA NOMINALE: 900 W CORRENTE SERV. CONTINUO: 5 A CORRENTE MASSIMA: 7.5 A 0482 3GP SYSTEM s.r.l. Via Ticino 82/2 21015 – LONATE POZZOLO CE I L M N O P 8 29.5 50 12 19 96 d Q 25 R S T U V Z X Y W d 25 72 7 20 45.5 6 14.5 25 23 8
