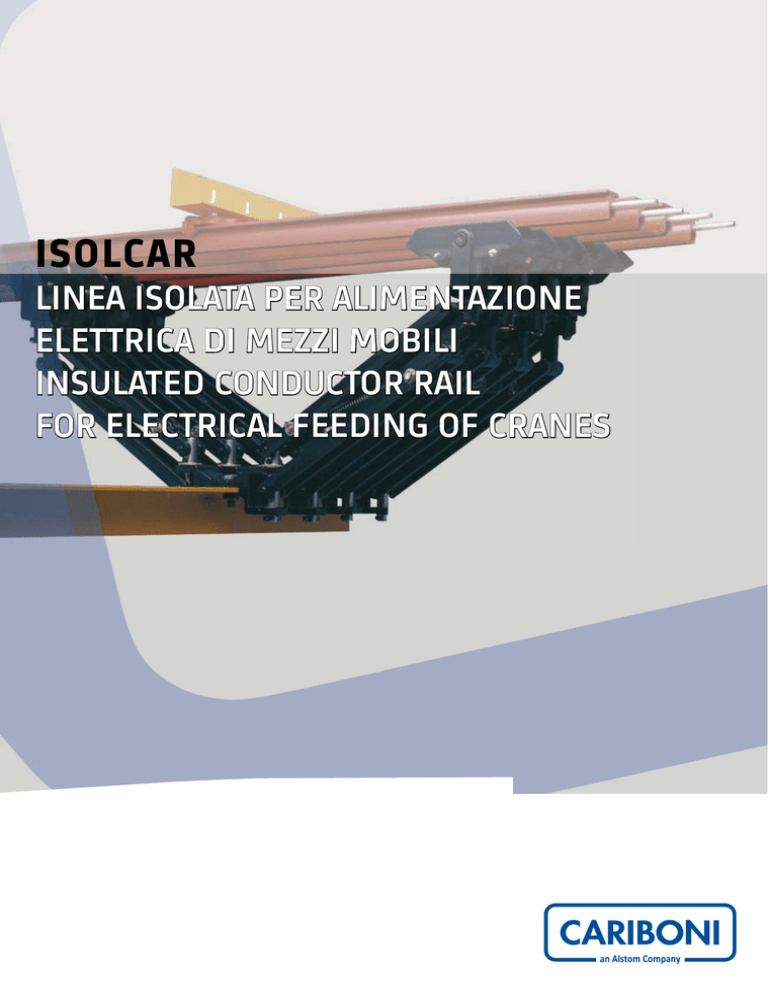

ISOLCAR
LINEA ISOLATA PER ALIMENTAZIONE
ELETTRICA DI MEZZI MOBILI
INSULATED CONDUCTOR RAIL
FOR ELECTRICAL FEEDING OF CRANES
ISOLCAR
2
LINEA ISOLATA PER ALIMENTAZIONE
ELETTRICA DI MEZZI MOBILI
Caratteristiche e vantaggi / Features, advantages and benefit
La rotaietta di contatto isolata ISOLCAR costituisce il sistema più adatto per l’alimentazione elettrica di gru, paranchi, carriponte ed altri mezzi mobili con portata
continuativa fino a 1000A. Questo sistema offre le caratteristiche di maggiore
sicurezza contro il contatto accidentale in conformità alle NORME EN 60529.
Altre caratteristiche che contraddistinguono la linea ISOLCAR sono:
• Minimo ingombro;
• Montaggio facile ed economico;
• Minime spese di manutenzione;
• Numero di conduttori illimitato;
• Possibilità di installazione sia all’interno che all’esterno, in ambienti umidi e
polverosi;
ISOLCAR is a single phase insulated conductor rail recommended for the electric
feeding of heavy duty cranes, hoist and automated material handling systems
with continuous load up to 1000A. ISOLCAR is designed in accordance with the
latest international safety requirements in order to grant protection against direct contact in conformity with EN 60529.
Other characteristics which mark ISOLCAR are:
• Minimum space needed
• Simple and economic installation
• Minimum maintenance cost
• Unlimited number of phases
• Possible installation either inside or outside, in humid and dusty environments
ISO9001
ISO14001
MARCHIO CE: garantisce
che i prodotti Cariboni
sono conformi alle norme
europee relative alla sicurezza del prodotto.
CE MARK: it guarantees
that Cariboni’s products
are complying with the
European standards
concerning safety of
products.
BS OHSAS 18001
ISOLCAR
3
INSULATED CONDUCTOR RAIL
FOR ELECTRICAL FEEDING OF CRANES
Caratteristiche tecniche / Technical specifications
Portata a temperatura ambiente 25 °C [A] / Load at 25 °C ambient temperature [A]
Continuativa / Continuous
180
300
400
500
1000
DC - 50%
270
450
550
650
1200
Materiale conduttore / Conductor material
Cu
Cu
Cu
Cu
Cu
Sezione [mm2] / Section [mm2]
50
95
150
200
400
Resistenza [Ω/m•10-4] / Resistance [Ω/m•10-4]
3,58
1,89
1,20
0,90
0,45
Impedenza a 50 Hz [Ω/m•10-4] / Impedance at 50 Hz [Ω/m•10-4]
4,07
2,58
2,32
2,06
1,64
Tensione di esercizio / Operating voltage
max 600 V
Lunghezza dei tronchi di rotaiette / Rail sections lenght
Distanza minima fra le rotaiette: / Minimum spacing between conductors:
Distanza minima fra le rotaiette: / Minimum spacing between conductors:
4m
Portata / Load 180-300 A
Portata / Load 400-1000 A
Distanza massima tra i supporti / Maximum support spacing Portata / Load 180-300 A
Distanza massima tra i supporti / Maximum support spacing Portata / Load 400-1000 A
Velocità massima di scorrimento / Maximum travelling speed
Infiammabilità (secondo En 60695-2-2) / Inflammability (according to EN 60695-2-2)
70 mm
120 mm
1,33 m
2m
160 m/1’
Autoestinguente
Self-extinguishing
4
ISOLCAR
Linea isolata per alimentazione elettrica di mezzi mobili
ISOLCAR
Insulated conductor rail for electrical feeding of cranes
5
6
ISOLCAR
Linea isolata per alimentazione elettrica di mezzi mobili
ISOLCAR
Insulated conductor rail for electrical feeding of cranes
7
ROTALIT
OSVALDO CARIBONI LECCO S.p.A. a Socio Unico
I- 23855 Pescate (LC) Via Roma, 14
Tel. ++39/0341.358711 - Fax ++39/0341.364672
E-mail: [email protected] - http://www.cariboni.it
