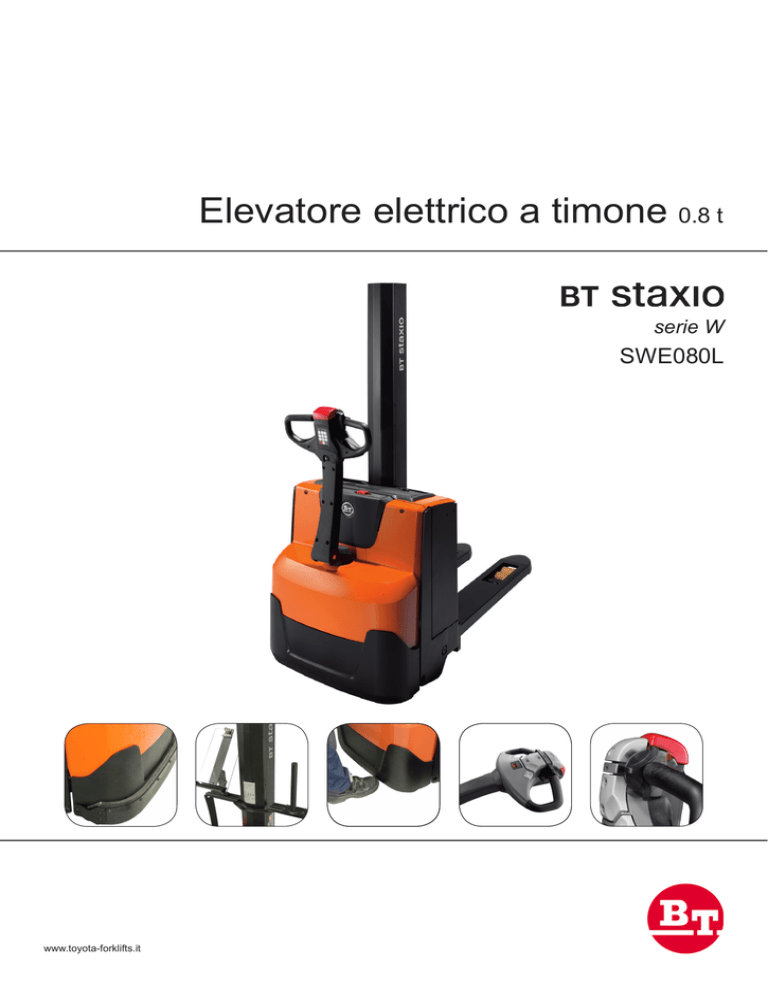

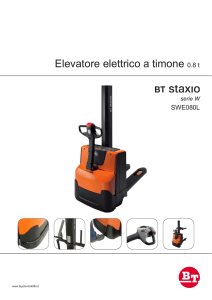

Elevatore elettrico a timone 0.8 t
serie W
SWE080L
www.toyota-forklifts.it
Elevatore elettrico a timone con basamento elevabile
Q
Q
c
x
y
Peso
Identificazione
Caratteristiche elevatori elettrici
1.1
Costruttore
1.2
Modello
1.3
Alimentazione
1.4
Guida
1.5
Portata nominale
Portata nominale sui bracci di supporto/con sollevamento separato
1.6
Baricentro
1.8
Distanza schiena forche/asse ant.
1.9
Interasse
2.1
Peso del carrello, compresa la batteria
2.2
Pressione, con carico, su ruota trazione/ pivottante/ rulli bracci di supporto
2.3
Pressione, a vuoto, su ruota trazione/ pivottante/ rulli bracci di supporto
3.1
Ruota trazione/pivottante/rulli forche
3.2
Dimensione rullo, anteriore
3.3
Dimensione ruota, posteriore
3.4
Ruote aggiuntive (dimensioni)
3.5
Ruote, numero anteriore/posteriore (x=ruote comandate)
3.6
Carreggiata anteriore
3.7
Carreggiata posteriore
4.2
Ingombro minimo
4.3
Alzata libera
4.4
Sollevamento forche
Altezza di sollevamento
4.5
Ingombro massimo
4.6
Altezza di sollevamento bracci di supporto
4.9
Altezza timone in posizione di guida, min./max.
4.15 Altezza, forche abbassate
4.19 Lunghezza totale
4.20 Lunghezza carrello forche escluse
4.21 Larghezza telaio
4.22 Dimensioni forche
4.24 Larghezza piastra porta forche
4.25 Scartamento esterno forche
4.31 Luce da terra, con carico, sotto al montante
4.32 Luce da terra, centro dell’interasse
4.33 Corridoio di stivaggio per pallet 1000x1200 trasversale
4.34 Corridoio di stivaggio per pallet 800x1200 nel senso della lunghezza
4.35 Raggio di sterzata
5.1
Velocità di trazione, con/senza carico
5.2
Velocità di sollevamento, con/senza carico
5.3
Velocità di discesa, con/senza carico
5.8
Pendenza superabile, con/senza carico
5.10 Freno di servizio
6.1
Potenza motore di trazione S2 60 min
6.2
Potenza motore di sollevamento a S3 15%
6.4
Tensione batteria, capacità nominale K5
6.5
Peso batteria
mm
mm
mm
�����
Ruote
Dimensioni
Dati sulle
prestazioni
Motore
elettrico
Altri
8.1
Tipo di controllo motore
Misurata sulla base degli standard della casa madre
S3 7%
*) Disponibili anche altre opzioni, con valori differenti.
kg
kg
mm
mm
mm
kg
kg
kg
b10
b11
h1
h2
h3
h23
h4
h5
h14
h13
l1
l2
b1
s/e/l
b3
b5
m1
m2
Ast
Ast
Wa
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
km/h
m/s
m/s
%
kW
kW
V/Ah
kg
SWE080L
BT
SWE080L
Elettrico
A timone
800
2000/—
600
874
1293
679
525/150/830
375/150/180
Powerfriction/Vulkollan/Vulkollan *)
Ø230x70
Ø85x74
Ø125x50
1x+2/4
430
390
1863 *)
1580 *)
1490 *)
1580 *)
1863 *)
120
865/1235
90
1777
628
726
60/180/1150 *)
674
570 *)
25
25
2256
2159
1443
6/6
0.14/0.21
0.29/0.20
9/18 1)
Elettromeccanico
1.0
2.0 2)
2x12/180 *)
2x109 *)
BT Powerdrive
1)
2)
I dati si riferiscono alla configurazione con: h23 = 1580 mm con montante monocolonna.
Le prestazioni e le dimensioni del carrello sono nominali e soggette a tolleranze.
I prodotti e le specifiche tecniche BT Products AB possono subire modifiche senza preavviso.
Montanti
SWE080L
Monocolonna
600
510
908
600
908
1580
1490
1863
1580
1863
h14
h1 / h4
mm
mm
mm
mm
mm
h3
Altezza sollevamento (h13+h3)
Sollevamento forche
Ingombro minimo
Alzata libera, da terra alle forche
Ingombro massimo
h23
h23
h3
h1
h2
h4
m2
y
l
b11
Wa
b5
e
l1
b10
b1
l2
h5
s
h13
x
Caratteristiche carrello:
• Sistema BT Powerdrive
• Sistema BT Castorlink
• Comandi idraulici Fingertip
• Impianto frenante elettronico
• Controllo elettronico della velocità
• Sicurezza per l’operatore
• Vani porta oggetti
• Spegnimento automatico
• Click-2-creep
• Prestazioni programmabili
• Facile accesso per la manutenzione
• Raddrizzatore integrato (opzione)
• Olio per basse temperature (opzione)
