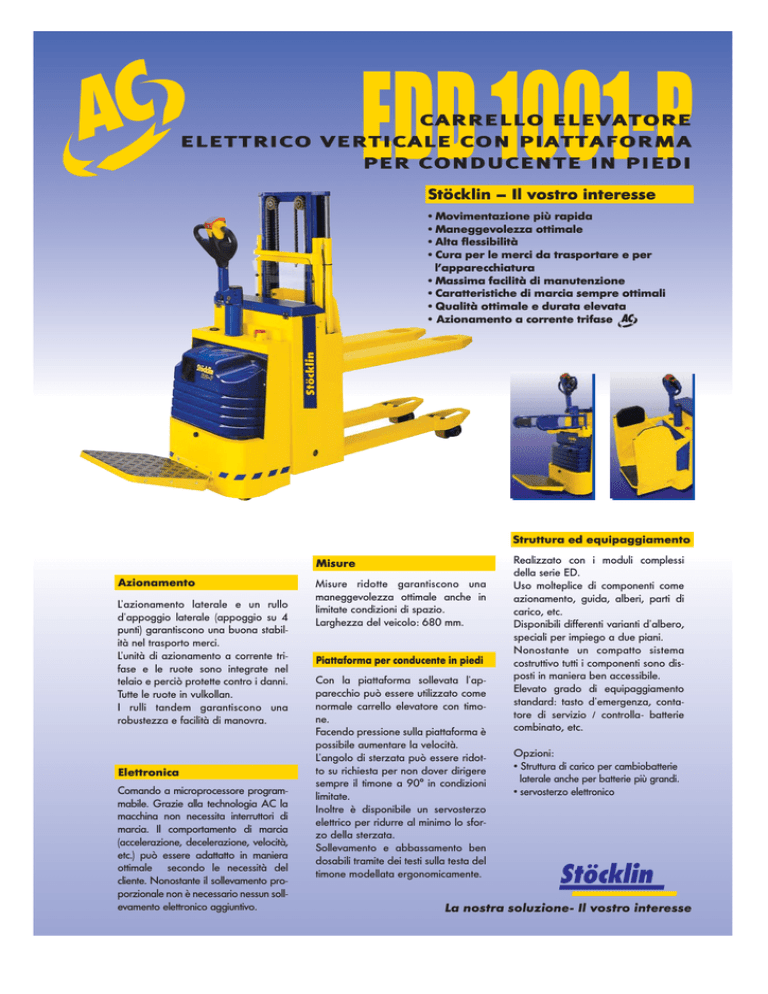

CARRELLO ELEVATORE
ELETTRICO VERTICALE CON PIATTAFORMA
PER CONDUCENTE IN PIEDI
Stöcklin – Il vostro interesse
• Movimentazione più rapida
• Maneggevolezza ottimale
• Alta flessibilità
• Cura per le merci da trasportare e per
l’apparecchiatura
• Massima facilità di manutenzione
• Caratteristiche di marcia sempre ottimali
• Qualità ottimale e durata elevata
• Azionamento a corrente trifase
Struttura ed equipaggiamento
Misure
Azionamento
L’azionamento laterale e un rullo
d’appoggio laterale (appoggio su 4
punti) garantiscono una buona stabilità nel trasporto merci.
L’unità di azionamento a corrente trifase e le ruote sono integrate nel
telaio e perciò protette contro i danni.
Tutte le ruote in vulkollan.
I rulli tandem garantiscono una
robustezza e facilità di manovra.
Elettronica
Comando a microprocessore programmabile. Grazie alla technologia AC la
macchina non necessita interruttori di
marcia. Il comportamento di marcia
(accelerazione, decelerazione, velocità,
etc.) può essere adattatto in maniera
ottimale secondo le necessità del
cliente. Nonostante il sollevamento proporzionale non è necessario nessun sollevamento elettronico aggiuntivo.
Misure ridotte garantiscono una
maneggevolezza ottimale anche in
limitate condizioni di spazio.
Larghezza del veicolo: 680 mm.
Piattaforma per conducente in piedi
Con la piattaforma sollevata l’apparecchio può essere utilizzato come
normale carrello elevatore con timone.
Facendo pressione sulla piattaforma è
possibile aumentare la velocità.
L’angolo di sterzata può essere ridotto su richiesta per non dover dirigere
sempre il timone a 90° in condizioni
limitate.
Inoltre è disponibile un servosterzo
elettrico per ridurre al minimo lo sforzo della sterzata.
Sollevamento e abbassamento ben
dosabili tramite dei testi sulla testa del
timone modellata ergonomicamente.
Realizzato con i moduli complessi
della serie ED.
Uso molteplice di componenti come
azionamento, guida, alberi, parti di
carico, etc.
Disponibili differenti varianti d’albero,
speciali per impiego a due piani.
Nonostante un compatto sistema
costruttivo tutti i componenti sono disposti in maniera ben accessibile.
Elevato grado di equipaggiamento
standard: tasto d’emergenza, contatore di servizio / controlla- batterie
combinato, etc.
Opzioni:
• Struttura di carico per cambiobatterie
laterale anche per batterie più grandi.
• servosterzo elettronico
La nostra soluzione- Il vostro interesse
H
H
DATI TECNICI
1.2 Tipo
Dati prestazione
1.5 Portata/Carcio sollevamento iniziale
Portata/Carcio sollevamento forche
1.6 Scartamento baricentro del carico
5.1 Velocità di marcia con/senza carico
Velocità di marcia con/senza carico*
5.2 Velocità di sollevamento con/senza carico
5.3 Velocità di abbassamento con/senza carico
5.8 max. capacità di salita con o senza carico
EDD 1001-P
EDD 1001-P
Q[kg]
Q[kg]
c[mm]
[km/h]
[km/h]
[m/s]
[m/s]
[%]
Misure
1.8 Scartamento di carcio
x [mm]
1.9 Passo
y [mm]
4.4 Sollevamento iniziale
h3 [mm]
4.9 Altezza timone in posiz. di mar. min/max.h1 [mm]
4.15 Altezza forche abbassate
h [mm]
4.19 Lunghezza complessiva
L [mm]
4.20 Lunghezza anteriore
L2 [mm]
4.21 Larghezza complessiva
B [mm]
4.22 Compasso die spessore
s/e/l [mm]
4.25 Scartamento esterno forche
B3 [mm]
4.32 Distanza dal suolo
m2 [mm]
4.34 Larghezza marcia di lacoro pallet 800x1200 Ast [mm]
Distanza di sicurezza
a/2 [mm]
4.35 Raggio d’inversione
Wa [mm]
* con piattaforma abbassata
Varianti albero
Tipo
A15
A17
A19
A21
A24
A26
C21
1600
1000
600
5,5/6,0
8,0/9,5
0,1/0,14
0,45/0,25
8,0/17,0
2.1
2.2
2.3
3.1
3.2
3.3
3.4
970
1545
110
1195/1475
90
1945/2370*
795/1220*
680
60/185/1150
560
30
2195/2620*
100
1790/2215*
4.2
Altz.Sturttura. h1
1200
1300
1400
1500
1650
1750
1150
Pesi (Mast C21, 280 Ah, 1000 kg)
Peso intrinseco incl. batteria
Peso assiale con carico anteriore/posteriore
Peso assiale senza carico anter./ poster.
(pesi senza operatore)
Ruote
Pneumatici di tutte le ruote
Ruota motrice
Tipo di tranzione/timone
Rulli di carcio
Rulli d’appoggio
Azionamento e comando
6.1 Motore di trazione
Tipo di motore
6.2 Motore di sollevamento
8.1 Comando di traslazione
[kg]
[kg]
[kg]
Vulkollan
1x230/70
laterale/centrale
4x83/70
1x2x125/50
[kW]
[kW]
5.10 Ferno di manovra
Ferno di stazionamento
Batteria
6.3 Tipo di batteria
6.4 Tensione batteria, Capacità
Modello batteria
** Lunghezze L e L2 + 70mm
4.3
Sollevamento libero h5
–
–
–
–
–
–
–
4.4
Altz. sollev. H
1486
1686
1886
2086
2386
2586
2156
910
640/1270
691/256
[V/Ah]
1,25
Drehstrom (AC)
2,5
programmabile
microprocessore
motore e controcorrente
elettromeccanico
PPV-DIN
24/280 (345**)
2EPzS280 (3EPzS345**)
4.5
Max. altz. h4
1910
2110
2310
2510
2810
3010
2540
Solve modifiche tecniche.
Stöcklin Logistique SA
Tecnica di manipolazione e sistemi logistici
CH-4143 Dornach
Tél. +41 (0) 61 705 81 11
Fax +41 (0) 61 705 84 70
E-Mail [email protected]
Internet www.stoecklin.com
SWISS MADE / ISO 9001
Consultate noi della Stöcklin o i nostri partner più vicini a voi
