KPS 62 - Deumidificazione industriale

Via della Repubblica 1/a-b-d - Granarolo dell’Emilia (BO) Italia
Telefono 0516056846 - Telefono 0516066593 - Fax 051761367
Sito web www.tecnoklima.it - Email [email protected]

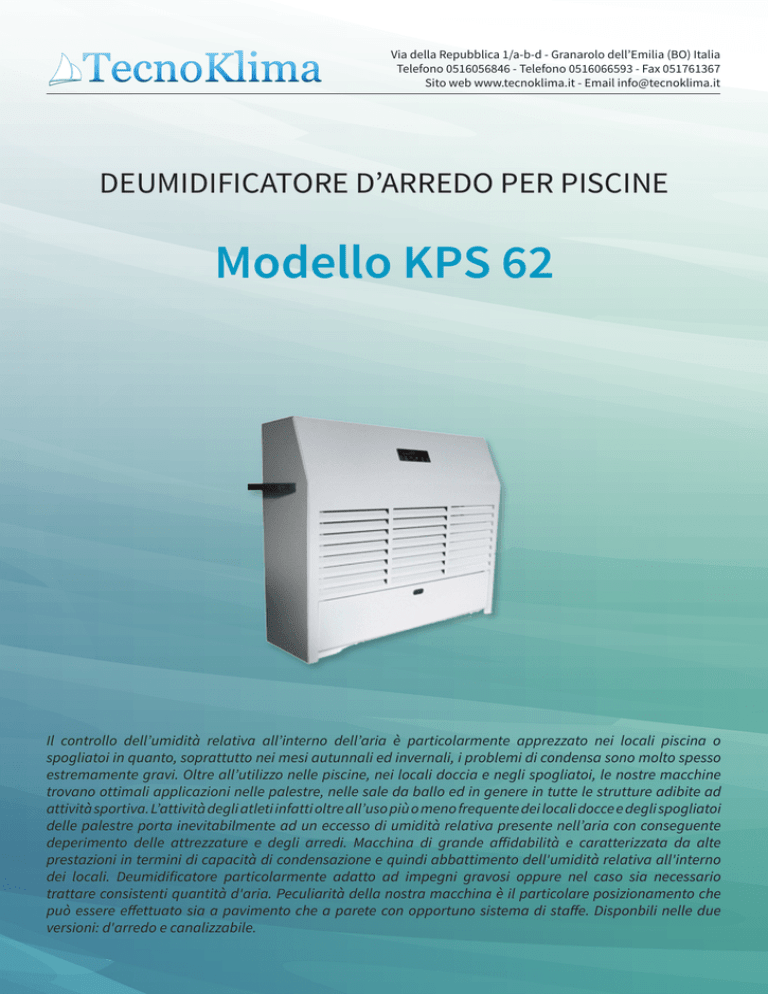

DEUMIDIFICATORE D’ARREDO PER PISCINE
Modello KPS 62
Il controllo dell’umidità relativa all’interno dell’aria è particolarmente apprezzato nei locali piscina o
spogliatoi in quanto, soprattutto nei mesi autunnali ed invernali, i problemi di condensa sono molto spesso
estremamente gravi. Oltre all’utilizzo nelle piscine, nei locali doccia e negli spogliatoi, le nostre macchine
trovano ottimali applicazioni nelle palestre, nelle sale da ballo ed in genere in tutte le strutture adibite ad
attività sportiva. L’attività degli atleti infatti oltre all’uso più o meno frequente dei locali docce e degli spogliatoi
delle palestre porta inevitabilmente ad un eccesso di umidità relativa presente nell’aria con conseguente
deperimento delle attrezzature e degli arredi. Macchina di grande affidabilità e caratterizzata da alte
prestazioni in termini di capacità di condensazione e quindi abbattimento dell'umidità relativa all'interno
dei locali. Deumidificatore particolarmente adatto ad impegni gravosi oppure nel caso sia necessario
trattare consistenti quantità d'aria. Peculiarità della nostra macchina è il particolare posizionamento che
può essere effettuato sia a pavimento che a parete con opportuno sistema di staffe. Disponbili nelle due
versioni: d'arredo e canalizzabile.
DESCRIZIONE
Il deumidificatore d’arredo KPS 62 trova impiego in piscine coperte, saune, bagni turchi, centri benessere e
piscine di hotel. La macchina è dotata di uno sbrinamento con controllo elettronico, ha una bassa rumorosità
e bassi consumi energetici. La sua struttura in lamiera zincata e verniciata garantisce ottime prestazioni in
ogni ambiente, anche nel tempo; il deumidificatore per piscine KPS 62 ha un aspetto elegante e ricercato
che si adatta al design di qualsiasi ambiente.
CAPACITÀ DI CONDENSAZIONE NOMINALE A 32°C E CON
L’90% DI UMIDITÀ RELATIVA PARI A 62 lt/24h
VERSIONI
• Versione standard: campo di lavoro +15 / +35 °C
• Versione/S: campo di lavoro + 5 / +35°C
ACCESSORI
• Tanica a bordo
• Filtro aria di ricambio
DATI TECNICI
Tensione
V/Hz
230/1/50
Potenza nominale media assorbita (27°C, 65% U.R.)
W
700
Massima potenza assorbita (35°C, 95% U.R.)
W
950
Massima corrente assorbita (35°C, 95% U.R.) F.L.A. (STD a 230V)
A
4,4
Corrente di spunto F.L.A. (Full Load Ampere)
A
20.0
Portata d’aria
m3/h
600
Livello pressione sonora (3 mt)
db(A)
51
Refrigerante
R410a
Controllo dello sbrinamento
Elettronico
Attacco sulla macchina per scarico condensa
3/4”
Campo di funzionamento (temperatura)
°C
+14 / +35
Campo funzionamento (temperatura) versione /S
°C
+6 / +35
Campo di funzionamento (umidità relativa)
%
45-99
Capacità di condensazione nominale (30°C, 80% U.R.)
lt/24h
52
Capacità di condensazione nominale (32°C, 90% U.R.)
lt/24h
62
Peso netto
Kg
50
Dimensioni L x P x H
mm
780 x 252 x 689
ACQUA CONDENSATA ALLE DIVERSE TEMPERATURE E UMIDITÀ AMBIENTE
Condizioni
ambiente
Acqua
condensata
Condizioni
ambiente
Acqua
condensata
Condizioni
ambiente
Acqua
condensata
Condizioni
ambiente
Acqua
condensata
10°C-60%
10 l/24h
15°C-80%
23 l/24h
25°C-60%
25 l/24h
27°C-80%
39 l/24h
10°C-80%
18 l/24h
20°C-60%
20 l/24h
25°C-80%
35 l/24h
30°C-80%
52 l/24h
15°C-60%
15 l/24h
20°C-80%
28 l/24h
27°C-65%
28 l/24h
32°C-90%
62 l/24h
PANNELLO DI CONTROLLO
Le unità KPS 62 sono dotate di pannello di segnalazione luminosa che indica i vari stati di funzionamento
della macchina. Sullo stesso pannello sono presenti dei tasti che permettono di controllare e di regolare il
funzionamento del ns. deumidificatore.
HEAT LED: Solo per macchine provviste di funzione di riscaldamento.
POWER LED: Indica quando la macchina è nello stato ON.
ALARM LED: Indica quando si verifica un allarme si accende. Si spegne solo se l’allarme viene resettato.
RUN LED: il led è acceso quando il compressore sta funzionando, lampeggia quando il deumidificatore
sta aspettando di ripartire o è in defrost. È spento quando, in stato di ON, il set di umidità voluta è stato
raggiunto.
FULL LED: questo led è acceso quando la tanica della condensa è piena. Lampeggia ogni 10 secondi quando
la macchina lavora in modalità pompa.
REMOTE FUNCTION LED: la macchina ha la possibilità di utilizzare un umidostato remoto o interruttore.
ON/OFF - POWER LED: dopo aver collegato la macchina alla presa di corrente (filo a terra!), il display si
accende e mostra l’umidità relativa della stanza. La macchina è nello stato OFF quando il Power led è
spento. E’ nello stato ON quando il Power led è acceso. Quando l’apparecchio è in OFF, per accendere il
deumidificatore, è sufficiente premere il tasto di accensione e, a seconda dell’umidità relativa impostata,
la macchina inizia a lavorare.
HUMIDITY/TEMPERATURE SET: premere uno dei tasti SET-/+: il display inizia a lampeggiare per indicare il
set di umidità, continuando a premere SET-/ + è possibile portare il set di umidità desiderato (da 30% a
80%). Dopo 4 secondi il display smette di lampeggiare e il nuovo set di umidità è rilevato dalla centralina.
È possibile far funzionare la macchina indipendentemente dal grado di umidità premendo SET- fino a
quando il messaggio “Cont” appare.
HOUR COUNTER: per visualizzare le ore di funzionamento è sufficiente premere il tasto HOURS.
PUMP: nello stato OFF, premere contemporaneamente SET+ e PUMP per 4 secondi. Il messaggio “PunP”
appare sul display e Full LED lampeggia ogni 10 secondi. Stessa procedura per tornare alla modalità di
funzionamento del serbatoio.
SE IL PANNELLO DI CONTROLLO NON FUNZIONA CORRETTAMENTE SPEGNERE IL
DEUMIDIFICATORE E TOGLIERE TENSIONE PER ALMENO 30 SECONDI E POI RIAVVIARE. NON
AGIRE SUL PANNELLO DI CONTROLLO CON LE MANI BAGNATE. IL DEUMIDIFICATORE DEVE
ESSERE INSTALLATO NEL PIENO RISPETTO DELLE NORMATIVE VIGENTI IN MATERIA.
DIMENSIONALE
252
689
266
64,5
25
257,5
222
8
Ă1
780
VANO ELETTRICO
ELECTRICAL PANEL
USCITA SCARICO CONDENSA
OUTPUT FOR HOSE DRAINAGE WATER
INGRESSO ALIMENTAZIONE
POWER INLET
25
DETTAGLI TECNICI
Allarme troppo pieno
(full)
Scarico condensa
Foro lato vano tanica
per scarico diretto condensa
Passaggio linea alimentazione
Foro posteriore
per scarico diretto condensa
Filtro aria estraibile e lavabile
* IP X2: Grado di protezione elettrico
Tanica raccolta condensa
(opzionale)
TIPI DI INSTALLAZIONE
Aria di mandata
Vano piscina
INSTALLAZIONE A PAVIMENTO
Aria di ripresa
Aria di mandata
Vano piscina
Aria di ripresa
Staffe di
sostegno
INSTALLAZIONE A PARETE
I deumidificatori della gamma KPS devono sempre essere posizionati all’interno degli ambienti, e sono progettati per trattare
aria pulita, senza tracce di polvere, vapori chimici, nebbie oleose, materiali aggressivi, esplosivi o altri inquinanti. Relativamente
ai modelli KPS installati in locali ad uso piscina o similari, è d’obbligo installare le macchine secondo le normative delle vigenti
leggi in vigore.
Via della Repubblica 1/a-b-d - Granarolo dell’Emilia (BO) Italia
Telefono 0516056846 - Telefono 0516066593 - Fax 051761367
Sito web www.tecnoklima.it - Email [email protected]
DEUMIDIFICATORE D’ARREDO PER PISCINE
Modello KPS 62
Tecnoklima Srl si riserva il diritto di apportare variazioni o modifiche migliorative ai propri prodotti senza preavviso. Le
caratteristiche tecniche possono subire variazioni dipendentemente da modifiche apportate per eventuali personalizzazioni.
