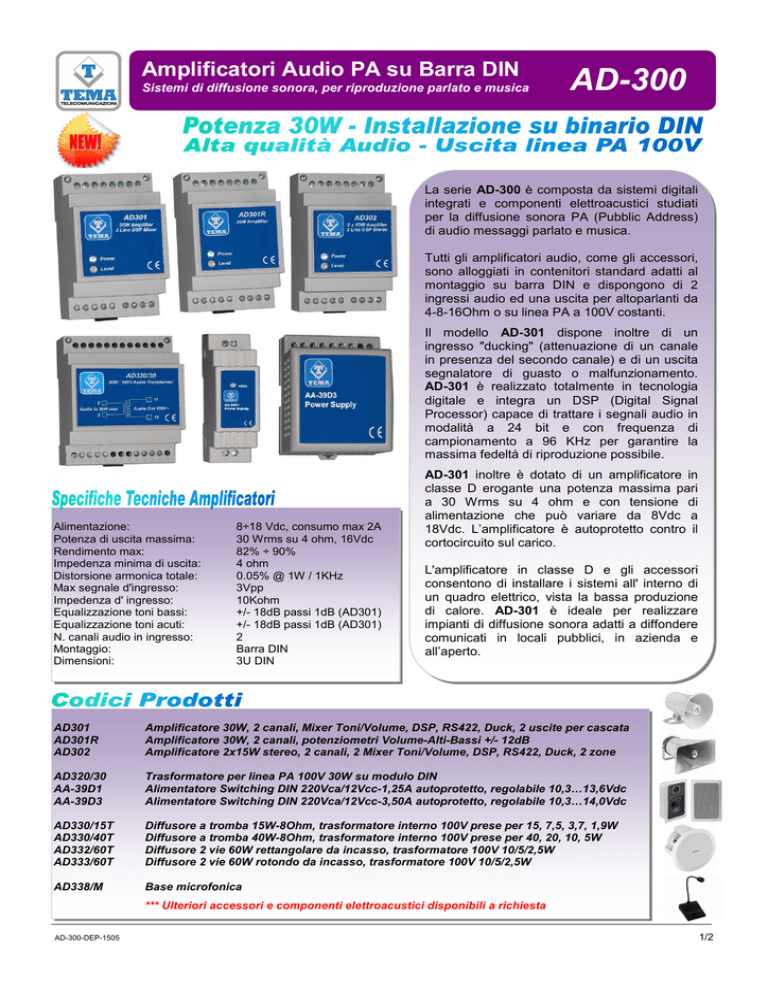

AD-300 - Tema Telecomunicazioni

Amplificatori Audio PA su Barra DIN
Sistemi di diffusione sonora, per riproduzione parlato e musica
AD-300
La serie AD-300 è composta da sistemi digitali
integrati e componenti elettroacustici studiati
per la diffusione sonora PA (Pubblic Address)
di audio messaggi parlato e musica.
Tutti gli amplificatori audio, come gli accessori,
sono alloggiati in contenitori standard adatti al
montaggio su barra DIN e dispongono di 2
ingressi audio ed una uscita per altoparlanti da
4-8-16Ohm o su linea PA a 100V costanti.
Il modello AD-301 dispone inoltre di un
ingresso "ducking" (attenuazione di un canale
in presenza del secondo canale) e di un uscita
segnalatore di guasto o malfunzionamento.
AD-301 è realizzato totalmente in tecnologia
digitale e integra un DSP (Digital Signal
Processor) capace di trattare i segnali audio in
modalità a 24 bit e con frequenza di
campionamento a 96 KHz per garantire la
massima fedeltà di riproduzione possibile.
Alimentazione:
Potenza di uscita massima:
Rendimento max:
Impedenza minima di uscita:
Distorsione armonica totale:
Max segnale d'ingresso:
Impedenza d' ingresso:
Equalizzazione toni bassi:
Equalizzazione toni acuti:
N. canali audio in ingresso:
Montaggio:
Dimensioni:
8÷18 Vdc, consumo max 2A
30 Wrms su 4 ohm, 16Vdc
82% ÷ 90%
4 ohm
0.05% @ 1W / 1KHz
3Vpp
10Kohm
+/- 18dB passi 1dB (AD301)
+/- 18dB passi 1dB (AD301)
2
Barra DIN
3U DIN
AD-301 inoltre è dotato di un amplificatore in
classe D erogante una potenza massima pari
a 30 Wrms su 4 ohm e con tensione di
alimentazione che può variare da 8Vdc a
18Vdc. L’amplificatore è autoprotetto contro il
cortocircuito sul carico.
L'amplificatore in classe D e gli accessori
consentono di installare i sistemi all' interno di
un quadro elettrico, vista la bassa produzione
di calore. AD-301 è ideale per realizzare
impianti di diffusione sonora adatti a diffondere
comunicati in locali pubblici, in azienda e
all’aperto.
AD301
AD301R
AD302
Amplificatore 30W, 2 canali, Mixer Toni/Volume, DSP, RS422, Duck, 2 uscite per cascata
Amplificatore 30W, 2 canali, potenziometri Volume-Alti-Bassi +/- 12dB
Amplificatore 2x15W stereo, 2 canali, 2 Mixer Toni/Volume, DSP, RS422, Duck, 2 zone
AD320/30
AA-39D1
AA-39D3
Trasformatore per linea PA 100V 30W su modulo DIN
Alimentatore Switching DIN 220Vca/12Vcc-1,25A autoprotetto, regolabile 10,3…13,6Vdc
Alimentatore Switching DIN 220Vca/12Vcc-3,50A autoprotetto, regolabile 10,3…14,0Vdc
AD330/15T
AD330/40T
AD332/60T
AD333/60T
Diffusore a tromba 15W-8Ohm, trasformatore interno 100V prese per 15, 7,5, 3,7, 1,9W
Diffusore a tromba 40W-8Ohm, trasformatore interno 100V prese per 40, 20, 10, 5W
Diffusore 2 vie 60W rettangolare da incasso, trasformatore 100V 10/5/2,5W
Diffusore 2 vie 60W rotondo da incasso, trasformatore 100V 10/5/2,5W
AD338/M
Base microfonica
*** Ulteriori accessori e componenti elettroacustici disponibili a richiesta
AD-300-DEP-1505
1/2
Amplificatori Audio PA su Barra DIN - APPLICAZIONI
AD-300
Schema con diffusori misti e linea a 100V
Schema semplice con diffusori 8 Ohm
Schema diffusione messaggi dal sistema telefonico
Schema a blocchi AD300R versione base
Schema a blocchi AD302 Stereo con DSP, 2 zone
Schema a blocchi AD301 con DSP
La Casa costruttrice si riserva di variare le caratteristiche dei prodotti senza preavviso
