La protezione del Santuario è completa grazie a un
sistema di sette telecamere quasi-invisibili
Il santuario della Beata Vergine
di San Luca (BO) è dotato di
una chiesa che recentemente è
stata dotata di un sistema di
videosorveglianza realizzato dalla
società bolognese Teleimpianti grazie
a una donazione della Fondazione
Enzo Hruby di Milano, ente privato
che ha già finanziato numerose
installazioni per la protezione
dei beni artistici. L’installazione
dell’impianto e tutte le altre fasi
tecniche sono state svolte nell’arco
di un mese, da metà gennaio a metà
febbraio 2013. g pag 36
REALIZZAZIONE
Così è sicuro
il monitoraggio
Un nuovo core business si è delineato di
recente per le aziende attive all’interno del
comparto fotovoltaico: la manutenzione
dei campi fotovoltaici e, nello specifico,
l’implementazione del monitoraggio di stringa
su vecchi impianti. È stato questo che la ditta
Process Impianti S.r.l. di Costa di Mezzate
(BG) ha suggerito per migliorare l’impianto
installato presso il bottonificio DEB di Castelli
Calepio (BG). g pag 34
TELERISCALDAMENTO
Nuovo impianto
dall’ospedale alla città
L’impianto innovativo servirà l’ospedale di
Udine e una serie di utenze pubbliche e private.
Il progetto nasce da un accordo di programma
tra l’Azienda Ospedaliero Universitaria Santa
Maria della Misericordia di Udine, Università
degli Studi e amministrazione comunale del
capoluogo friulano. Grazie all’efficienza
della nuova centrale tecnologica l’Ospedale
diverrà autonomo in termini di fabbisogno
energetico termico ed elettrico. La rete di
teleriscaldamento consentirà la distribuzione
del calore eccedente a 39 utenze pubbliche e
private. g pag 38
INNOVAZIONE
Pulsantiera senza tasti
Totale assenza di tasti
meccanici: è questa la
principale caratteristica
di Sense 316, l’innovativa
pulsantiera videocitofonica
in acciaio Inox progettata da
Comelit e vincitrice del premio
Red Dot Award 2013, il
riconoscimento internazionale
assegnato ai prodotti
con il migliore design sul
mercato. Cuore del progetto
è la tecnologia capacitiva
sviluppata da Comelit, che
ha consentito di rendere la superficie metallica
sensibile al tocco delle dita. g pag 40
INNOVAZIONE
Pompa di calore
da 100 litri per uso
residenziale
Schüco Italia lancia sul mercato della pompa
di calore da 100l (nelle versioni +7 gradi
e -7 gradi) che ne amplia
il portfolio dei prodotti.
Eco-compatibile, ad alto
rendimento energetico, è
pensata sia come prodotto
unico, sia come soluzione
integrata per dialogare con
un impianto fotovoltaico.
La pompa 100l Schüco è
efficiente e capace di scaldare
l’acqua utilizzando poca
energia elettrica. g pag 42
SOFTWARE
Verifica impianti civili
e industriali
Impiantus-Elettrico (v. 5.00d) è
un’applicazione dedicata alla progettazione e
verifica degli impianti elettrici civili e industriali
in bassa tensione con sistema di distribuzione
TT e TN-S secondo le norme CEI 64-8 e CEI
11-25. Dallo scorso mese di maggio sono
disponibili due varianti del software dedicate
ad usi parziali: Impiantus-Elettrico-DC (per
redigere solo il disegno dell’impianto, lo schema
elettrico e il computo metrico) e ImpiantusElettrico-TT (per il dimensionamento e la
verifica di impianti elettrici con sistema di
distribuzione di tipo TT). g pag 39
controllo
Laura Turrini
Che cosa
Sistema di monitoraggio di stringa per
impianto fotovoltaico esistente
ma è vero che...
... per il controllo
di un impianto fv
è fondamentale il
monitoraggio di
stringa?
Si, ma non solo. Oltre alla raccolta
dei dati di corrente, tensione di
ogni stringa, stato del sezionatore,
temperatura interno quadro,
temperatura pannelli, temperatura
ambiente e tutti i dati resi disponibili
dagli inverter, è necessario un software
che ne consenta l’elaborazione
personalizzata e una gestione allarmi
efficiente.
Personalizzato e su misura
Per consentire rapidi interventi a
fronte di qualsiasi anomalia, Process
Impianti, addetta alla manutenzione
del campo fotovoltaico, ha accesso ai
singoli parametri di stringa e a tutti i
parametri forniti dal sistema con una
password di differente livello. Questo
tipo di supervisione consente un’alta
e continua efficienza dell’impianto
di produzione di energia, che si
traduce in una maggiore performance
economica. I punti di forza del sistema
di monitoraggio realizzato in sinergia
tra le due aziende? Il fatto che venga
realizzato su misura per ogni cliente
e che sia diviso in blocchi, costruiti
preventivamente presso le officine, in
modo tale che l’installazione in campo
e i tempi di fuori servizio dell’impianto
risultino essere minimi. Nel caso
specifico, i tempi di fuori servizio di
un sotto-campo facente capo a un
quadro stringa non hanno superato
le due ore, poiché in campo sono
rimasti da realizzare il sezionamento
del quadro stringa, la disconnessione
del cavo proveniente dai pannelli, la
re-inserzione dello stesso nel quadro
Embedded e, infine, l’allaccio rapido,
attraverso patch precedentemente
realizzate con cavo solare e connettori
fotovoltaici. “Potremmo paragonare
l’intervento a una permutazione dei
cavi dati all’interno di un armadio
server ai vari apparati – commentano
da Process Impianti –; fatto ciò,
non resta che il collegamento della
rete modbus e delle alimentazioni,
precedentemente predisposte ai quadri
embedded, alla stazione meteo e agli
inverter”.
Per una gestione efficiente dell’impianto
22
maggio 2013 n. 4
Dove
Bottonificio DEB,
Castelli Calepio (BG)
Il monitoraggio
Sotto controllo il sistema
energetico
Una panoramica dell’impianto installato
presso il bottonificio DEB di Castelli
Calepio (BG). Nell’altra foto la vista
interna del quadro utilizzante il modulo
CEB EcoString Embedded
società Process Impianti S.r.l. di
Costa di Mezzate (BG) per verificare
la possibilità di realizzare, senza
modificare le caratteristiche tecniche
del progetto iniziale, un sistema di
monitoraggio completo. Ad affiancare
Process Impianti, impegnata da
anni nella realizzazione di impianti
e quadri per il settore fotovoltaico, è
stata la ditta bresciana CEB S.r.l..
Gli impianti fotovoltaici costruiti in fretta o in economia
risultano spesso sprovvisti di un efficiente sistema
di monitoraggio. Una o più stringhe scollegate o con
rendimenti sotto la media, se non individuate e ripristinate
velocemente, nel tempo incidono parecchio sulle performance
dell’investimento. La soluzione? Implementare un monitoraggio
di stringa che possa integrare anche il monitoraggio inverter.
È ciò che è stato fatto per l’impianto fotovoltaico da 180,78
kWp installato agli inizi del 2011 presso il bottonificio DEB di
Castelli Calepio (BG), che, così come numerosi altri impianti, è
stato realizzato senza un sistema di monitoraggio di campo. Il
sistema di monitoraggio originale presente non permetteva il totale
controllo dell’efficienza e del corretto funzionamento dell’impianto,
dal momento che misurava i soli dati in ingresso e in uscita degli
inverter e non verificava alcun parametro di stringa. Così, a seguito
della rilevazione di una minore performance di produzione ricavata
dai dati mensili, la proprietaria dell’impianto si è rivolta alla
Accesso a tutti i dati dell’impianto
Utilizzando 6 moduli Embedded
della famiglia Ecostring (scheda
sensore di corrente a 8 ingressi
in collegamento modbus) e un
concentratore dati EcoHost, prodotti
da CEB, oltre a una stazione meteo
di produzione L.S.I. Lastem S.r.l. di
Milano (sensore temperatura pannello,
sensore temperatura ambiente e
piranometro di classe 2), Process
Impianti ha conseguito un completo
sistema di monitoraggio di stringa,
come richiesto dal cliente. I moduli
Ecostring Embedded, inseriti e cablati
all’interno di appositi quadri, sono
23
maggio 2013 n. 4
Azienda realizzatrice
Process Impianti S.r.l.
(www.processimpianti.it)
Fornitori
CEB S.r.l.
L.S.I. Lastem S.r.l.
di stringa
stati realizzati presso le officine
Process Impianti e consegnati pronti
per la connessione rapida in campo,
mentre la stazione meteo, operante
con protocollo modbus, è stata
configurata direttamente presso
L.S.I., per il funzionamento con
sistema EcoGuard. Il concentratore
dati EcoHost, posizionato nel locale
inverter, tramite un cavo 485 riceve
dati dagli inverter, dalla stazione
meteo e dai quadri Embedded e il
software Ecoguard, attraverso la linea
telefonica ADSL, invia i dati al portale
di Process Impianti. Grazie a questo
software oggi il cliente, accedendo con
una password personale, può visionare
tutti i dati raccolti, sia istantanei che
storici: produzione, energia, potenza,
irraggiamento e allarmi.
AGGIORNAMENTO DA REMOTO E ALTRO
Thomas Guerinoni, Titolare Process Impianti S.r.l.
“Un sistema di monitoraggio efficiente permette di
visualizzare in ogni momento lo stato dell’impianto, dà
immediata comunicazione del mancato funzionamento.
Il software di gestione offre la statistica di produzione
e i picchi di energia prodotti consultabili per mese, settimane o anni.
La scelta del partner CEB è avvenuta dopo aver valutato l’affidabilità
e l’efficacia del sistema di monitoraggio EcoGuard, che vanta decine
di impianti sotto monitoraggio, differenti per tipologia di installazione,
potenza di picco e marca di inverter. La semplicità di EcoGuard ha
permesso di progettare l’integrazione del sistema in poche ore, con il
vantaggio, inoltre, di controllare lo scostamento di efficienza di ogni
stringa intervenendo con precisione e senza perdite di tempo. Grazie
a questa supervisione il rendimento complessivo dell’impianto resta
sempre ai massimi livelli”.
Contatto diretto: [email protected]
© RIPRODUZIONE RISERVATA
DG5211_G2V_13_03.indd 1
11/04/13 09.25
domotica e sicurezza
Laura Turrini
Che cosa
Sistema di monitoraggio
di stringa per impianto
fotovoltaico
l’installatore
giugno 2013 n. 6
Thomas
Guerinoni,
Titolare
Process
Impianti
S.r.l.
“L’esperienza di Process
Impianti S.r.l. in sinergia con
CEB S.r.l. e la compatibilità
di tutta la componentistica
usata con EcoGuard hanno
evitato fin dall’inizio qualsiasi
problema tecnico. Tramite
EcoGuard, Process Impianti,
che è anche responsabile della
manutenzione impianto, ha
accesso da remoto via web
a ogni singolo parametro
elettrico di stringa e, tramite
un’appropriata configurazione
degli allarmi concordata per
le specifiche esigenze, può
intervenire efficacemente
su ogni anomalia rilevata,
garantendo la massima
efficienza dell’impianto
con un migliore ritorno
economico al proprio cliente.
L’analisi dei dati storicizzati,
ambientali, di irraggiamento
e temperature, interpolati con
parametri di stringa e dati
di produzione degli inverter,
permettono di analizzare in
modo analitico l’effettiva
efficienza dell’impianto,
rilevando eventuali scostamenti
dai dati di preventivo iniziali.
Grazie a questa supervisione,
il rendimento complessivo
del campo fotovoltaico resta
sempre ai massimi livelli, con
soddisfazione del cliente che
ha la possibilità, con una spesa
proporzionata, di conoscere
nel dettaglio ogni singola
anomalia del suo impianto
e di pianificare in modo
strategico eventuali interventi
mirati alla manutenzione
ordinaria e straordinaria.
Risultati immediati, quindi,
con un rientro economico
dell’installazione stimabile in
circa 3-4 anni. Con il mercato
fotovoltaico italiano ormai da
mesi in stallo, l’aggiornamento
dei vecchi impianti fotovoltaici
con un efficace sistema di
monitoraggio di stringa come
questo apre nuove possibilità
di lavoro sia a progettisti che
installatori e manutentori: vale
la pena farci un pensiero”.
Fotovoltaico e controllo di stringa
36

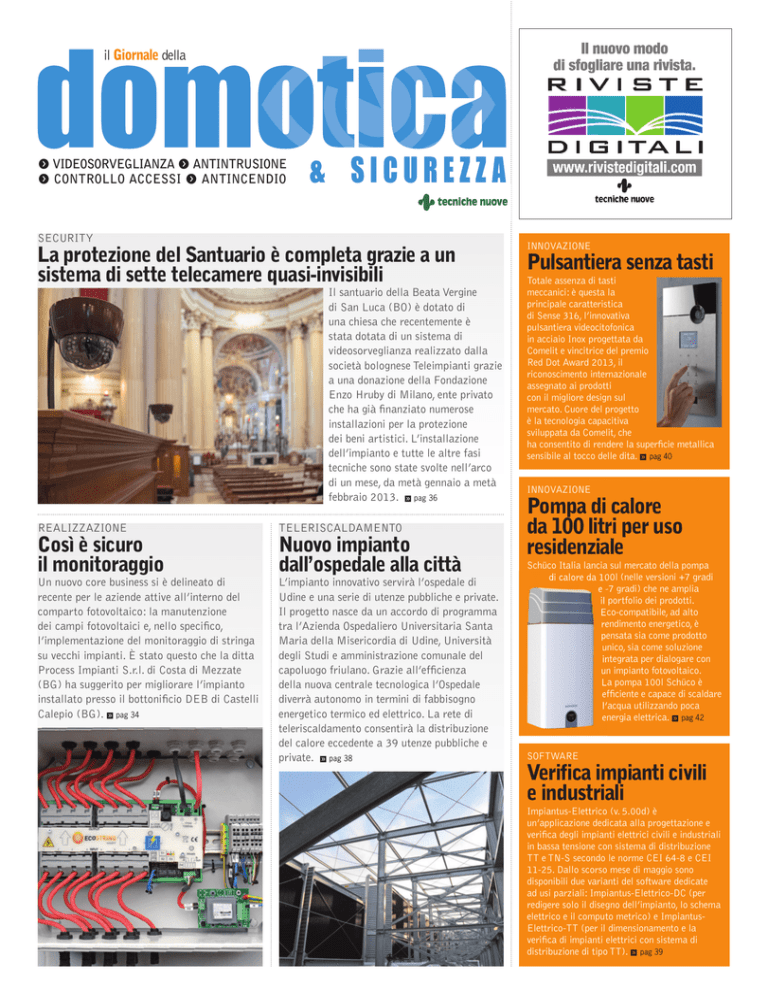

Così è sicuro
il monitoraggio
Un nuovo core business si è delineato di recente per le
aziende attive all’interno del comparto fotovoltaico: la
manutenzione dei campi fotovoltaici e, nello specifico,
l’implementazione del monitoraggio di stringa su vecchi
impianti.
Dopo il boom delle installazioni di pannelli e inverter, infatti,
è risultato evidente come numerosi impianti siano stati
costruiti in fretta o in economia e, ad oggi, risultino sprovvisti
di un efficiente sistema di monitoraggio, dal momento che
spesso l’unico controllo esistente è quello fornito dall’inverter,
sufficiente per impianti di piccola potenza (max 16 kWp), ma
inadatto per impianti di potenza maggiore. E non è una novità
che una o più stringhe scollegate o con rendimenti sotto la
media, nel tempo, se non individuate e ripristinate velocemente,
incidano negativamente sulle performance dell’investimento.
Una soluzione al problema, utile per assicurare una maggior
quantità di energia prodotta negli anni e, quindi, una maggiore
redditività al proprietario dell’impianto, è l’implementazione di
un monitoraggio di stringa che possa integrare il monitoraggio
inverter.
Un intervento di 50 ore
È stato questo che la ditta Process Impianti S.r.l. di Costa di
Mezzate (BG) ha suggerito per migliorare l’impianto fotovoltaico
da 180,78 kWp installato agli inizi del 2011 presso il bottonificio
DEB di Castelli Calepio (BG), carente
di un efficace sistema di monitoraggio
di campo. Il progettista e installatore
ha scelto, per la modifica dell’impianto
esistente, il sistema di monitoraggio
EcoGuard, prodotto da CEB S.r.l. di
Brescia e personalizzato da Process
Impianti. Utilizzando 6 moduli
Embedded della famiglia Ecostring
(scheda sensore di corrente a 8
ingressi in collegamento modbus) e un
concentratore dati EcoHost, prodotti
da CEB, oltre a una stazione meteo
di produzione L.S.I. Lastem S.r.l. di
Milano (sensore temperatura pannello,
sensore temperatura ambiente e
piranometro di classe 2), Process
Impianti ha conseguito un completo
sistema di monitoraggio di stringa. I
moduli Ecostring Embedded, inseriti
e cablati all’interno di appositi quadri,
sono stati realizzati presso le officine
Process Impianti e consegnati pronti
per la connessione rapida in campo,
mentre la stazione meteo, operante con
38
Dove
Bottonificio DEB
(Castelli Calepio, BG)
Realizzazione
Process Impianti S.r.l.
(Costa di Mezzate, BG)
protocollo modbus, è stata configurata
direttamente presso L.S.I., per il
funzionamento con sistema EcoGuard.
Questo ha permesso di eseguire
l’installazione, l’avviamento e il collaudo
del sistema in circa 50 ore lavorative. Il
concentratore dati EcoHost, posizionato
nel locale inverter, tramite un cavo 485
oggi riceve dati dagli inverter, dalla
stazione meteo e dai quadri Embedded,
mentre il software Ecoguard, attraverso
la linea telefonica ADSL, invia i dati al
portale di Process Impianti. Grazie a
questo software il cliente, accedendo con
una password personale, può visionare
precisamente tutti i dati raccolti, sia
istantanei che storici: produzione,
energia, potenza, irraggiamento e
allarmi.
Materiali installati
t 8 moduli sensore di corrente
EcoString Embedded CEB S.r.l.
t 1 concentratore dati EcoHost CEB
S.r.l.
t 1 Piranometro classe 2 LSI Lastem
S.r.l.
t 1 sensore di temperatura pannelli
PT100 LSI Lastem S.r.l.
t 1 sensore di temperatura ambiente
LSI Lastem S.r.l.
t 8 quadri cablati con moduli
Embedded Process Impainti S.r.l.
Fornitori
CEB S.r.l. - Zona industriale Brescia
L.S.I. Lastem S.r.l. - Settala (MI)
ITALWEBER - Milano
giugno 2013 n. 6
Cronoprogramma
Fasi
Descrizione delle attività
1
Verifica preventiva, durante la fase di offerta, degli elaborati di progetto e dello stato dell’arte degli impianti
esistenti
2
Realizzazione e predisposizione dei quadri personalizzati Embedded presso le officine Process Impianti
3
Intervento in campo per il posizionamento delle cassette EcoString Embedded su appositi staffaggi limitrofi ai
quadri di primo parallelo originali
4
Installazione sul campo della stazione meteo costituita da Piranometro classe 2, PT100 sensore di temperatura
pannello, sensore di temperatura ambiente
5
Installazione a muro nella cabina inverter del concentratore dati EcoHost
6
Stesura di tutte le linee dati e alimentazioni
7
Collegamento dei dispositivi con un tempo di fuori servizio minimo.
I tempi di fuori servizio di un sotto campo facente capo a un quadro stringa, infatti, non superano le 2 ore, in
quanto in campo le fasi di lavorazione sono:
- sezionamento del quadro stringa
- scollegamento dei cavi stringa provenienti dai pannelli
- reinserimento degli stessi nel quadro Embedded posizionato a monte del quadro di primo parallelo originale
- allaccio rapido delle uscite quadro Embedded attraverso patch precedentemente realizzate con cavo solare e
connettori fotovoltaici agli ingressi del quadro di primo parallelo originale
- riarmo del sezionatore
8
Avviamento impianto e controllo funzionale della centrale operativa EcoGuard
Tempo complessivo: 50 ore lavorative
Sistema completo per gestire l’impianto solare
Veduta dell’impianto sullo stabilimento DEB e
posizionamento delle cassette di monitoraggio
Embedded
Videata EcoGuard relativa alla pagina allarmi
Vista interna del quadro utilizzante il modulo CEB
EcoString Embedded
Il locale in cui sono stati installati gli inverter
Videata EcoGuard relativa al confronto potenza-radiazione
