SCQ44/4T
13V
V
Low Band
13V/22KHz
18V
H
V
18V/22KHz
High Band
H
DiSEqC
EN 50494
5
SCR
Quad - Quattro LNB Inputs

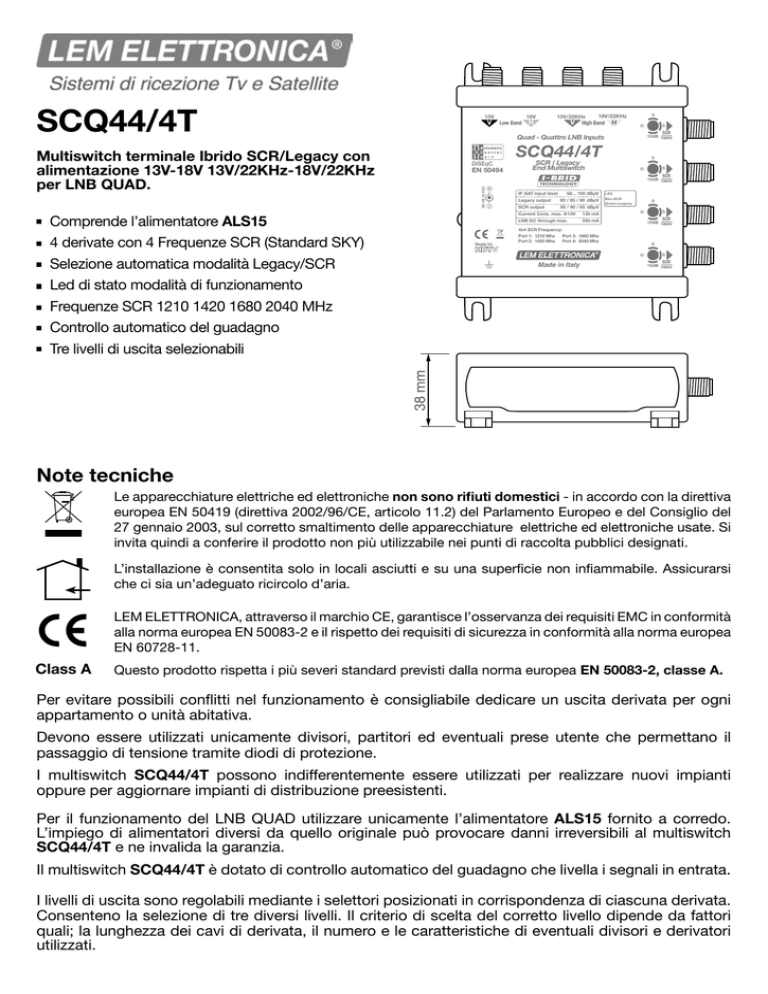

Multiswitch terminale Ibrido SCR/Legacy con
alimentazione 13V-18V 13V/22KHz-18V/22KHz
per LNB QUAD.
0
10dB Legacy
SCQ44/4T
0
SCR / Legacy
End Multiswitch
5
SCR
DC IN 15 VCC
10dB Legacy
IF-SAT input level
Legacy output
SCR output
58... 100 dBµV
80 / 85 / 90 dBµV
85 / 90 / 95 dBµV
Current Cons. max. @13V
Comprende l’alimentatore ALS15
4 derivate con 4 Frequenze SCR (Standard SKY)
Selezione automatica modalità Legacy/SCR
Led di stato modalità di funzionamento
Frequenze SCR 1210 1420 1680 2040 MHz
Controllo automatico del guadagno
Tre livelli di uscita selezionabili
LNB DC through max.
Ready for
0
5
130 mA
350 mA
4x4 SCR Frequency:
Port 1: 1210 Mhz Port 3: 1680 Mhz
Port 2: 1420 Mhz Port 4: 2040 Mhz
®
SCR
10dB Legacy
0
5
SCR
10dB Legacy
38 mm
Made in Italy
LED
Blu=SCR
Green=Legacy
Note tecniche
Le apparecchiature elettriche ed elettroniche non sono rifiuti domestici - in accordo con la direttiva
europea EN 50419 (direttiva 2002/96/CE, articolo 11.2) del Parlamento Europeo e del Consiglio del
27 gennaio 2003, sul corretto smaltimento delle apparecchiature elettriche ed elettroniche usate. Si
invita quindi a conferire il prodotto non più utilizzabile nei punti di raccolta pubblici designati.
L’installazione è consentita solo in locali asciutti e su una superficie non infiammabile. Assicurarsi
che ci sia un’adeguato ricircolo d’aria.
LEM ELETTRONICA, attraverso il marchio CE, garantisce l’osservanza dei requisiti EMC in conformità
alla norma europea EN 50083-2 e il rispetto dei requisiti di sicurezza in conformità alla norma europea
EN 60728-11.
Class A
Questo prodotto rispetta i più severi standard previsti dalla norma europea EN 50083-2, classe A.
Per evitare possibili conflitti nel funzionamento è consigliabile dedicare un uscita derivata per ogni
appartamento o unità abitativa.
Devono essere utilizzati unicamente divisori, partitori ed eventuali prese utente che permettano il
passaggio di tensione tramite diodi di protezione.
I multiswitch SCQ44/4T possono indifferentemente essere utilizzati per realizzare nuovi impianti
oppure per aggiornare impianti di distribuzione preesistenti.
Per il funzionamento del LNB QUAD utilizzare unicamente l’alimentatore ALS15 fornito a corredo.
L’impiego di alimentatori diversi da quello originale può provocare danni irreversibili al multiswitch
SCQ44/4T e ne invalida la garanzia.
Il multiswitch SCQ44/4T è dotato di controllo automatico del guadagno che livella i segnali in entrata.
I livelli di uscita sono regolabili mediante i selettori posizionati in corrispondenza di ciascuna derivata.
Consenteno la selezione di tre diversi livelli. Il criterio di scelta del corretto livello dipende da fattori
quali; la lunghezza dei cavi di derivata, il numero e le caratteristiche di eventuali divisori e derivatori
utilizzati.
Il multiswitch SCQ44/4T è dotato di un generatore integrato multi-tensione che lo
rendono adatto al collegamento con LNB di tipo QUAD. Per il funzionamento dell’LNB
è necessario collegare alla presa DC del multiswitch l’alimentatore ALS15 fornito a
corredo.
13V
V
Low Band
13V/22KHz
18V
H
V
18V/22KHz
High Band
H
5
SCR
Quad - Quattro LNB Inputs
DiSEqC
EN 50494
0
10dB Legacy
SCQ44/4T
0
SCR / Legacy
End Multiswitch
5
SCR
DC IN 15 VCC
10dB Legacy
IF-SAT input level
Legacy output
SCR output
58... 100 dBµV
80 / 85 / 90 dBµV
85 / 90 / 95 dBµV
Current Cons. max. @13V
LNB DC through max.
ALS15
Ready for
LED
Blu=SCR
Green=Legacy
0
5
130 mA
350 mA
4x4 SCR Frequency:
Port 1: 1210 Mhz Port 3: 1680 Mhz
Port 2: 1420 Mhz Port 4: 2040 Mhz
SCR
10dB Legacy
0
®
Made in Italy
5
SCR
10dB Legacy
Ciascuna uscita derivata del multiswich SCQ44/4T è alimentata in maniera indipendente
dal decoder collegato. In caso di spegnimento o di stand-by* del decoder connesso
ad una specifica porta derivata il consumo della derivata e dei suoi componenti attivi si
riduce a zero. Questa caratteristica consente significativi risparmi energetici.
* con interruzione della tensione di alimentazione
ll led corrispondente indica lo stato di funzionamento in cui si trova ciascuna porta
collegata.
0
5
LED
SCR
10dB Legacy
LED
Derivata
Spento
No alimentazione
Verde
Legacy
Blu
SCR
Verde Lampeggiante Tensione <8,5 Volt
Il consumo massimo per ciascuna porta derivata dipende dalla modalità di
funzionamento (Legacy o SCR) e dalla tensione fornita dal decoder.
Tensione
Legacy
1 Freq. SCR
2 Freq. SCR
3 Freq. SCR
4 Freq. SCR
13 Volt
65 mA
75 mA
95 mA
110 mA
130 mA
14 Volt
60 mA
70 mA
88 mA
105 mA
120 mA
15 Volt
55 mA
65 mA
80 mA
95 mA
110 mA
18 Volt
50 mA
55 mA
65 mA
80 mA
95 mA
QUAD
LNB
VL 13Volt/0KHz
HL 18Volt/0KHz
VH 13Volt/22KHz
HH 18Volt/22KHz
V H V H
Presa SAT
SCQ44/4
4 x SCR
4 x SCR
4 x SCR
1 x Legacy
ALS15
Esempio (1):
Esempio di impiego del multiswitch SCQ44/4T connesso ad un LNB QUAD per una
distribuzione di tipo radiale per 4 derivate satellitari.
In caso di modifica della tipologia di decoder collegati (SCR oppure Legacy), il multiswitch
SCQ44/4T riconoscerà automaticamente la modalità operativa richiesta SCR o Legacy.
QUAD
LNB
V H V H
VL 13Volt/0KHz
HL 18Volt/0KHz
VH 13Volt/22KHz
HH 18Volt/22KHz
SCX44/6
4 x SCR
4 x SCR
4 x SCR
1 x Legacy
1 x Legacy
4 x SCR
SCQ44/4
4 x SCR
4 x SCR
4 x SCR
1 x Legacy
Presa SAT
ALS15
Esempio (2):
Qualora fosse necessario aumentare il numero di utenze è possibile aggiungere uno
più multiswitch della serie SCX a monte del multiswitch SCQ44/4T.
4 CAVI 4 DERIVATE
TIPO
BANDA PASSANTE IF-SAT
NUMERO INGRESSI / USCITE
NUMERO DERIVATE
LIVELLO INGRESSO IF-SAT
RANGE A.C.G. IF-SAT
LIVELLO DI USCITA DERIVATA LEGACY
LIVELLO DI USCITA DERIVATA SCR
PERDITA DI PASSAGGIO IF-SAT
FREQUENZE SLOT SCR (4X4)
NORMA DI COMMUTAZIONE
ISOLAMENTO CROSS-POLARE
ISOLAMENTO INGRESSI / USCITE
RUMORE DI FASE
RETURN LOSS
LINEA DI TELEALIMENTAZIONE LNB
CORRENTE MAX LNB
MASSIMO CONSUMO @ 13V
DIMENSIONI
SCQ44/4T
MHz
dBµV*
dBµV*
dBµV*
dBµV*
dB
MHz
dB
dB
dBc/Hz
dB
mA
mA
mm
Terminale
950... 2200
4/4
58... 100
60... 90
80/85/90
85/90/95
1210, 1420, 1680, 2040
SCR EN50494
> 30
> 30
-90 @ DELTA F=1KHz
> 12
VL=13V / HL=18V / VH=13V-22KHz / HH=18V-22KHz
350
130
117x108x38
LEM ELETTRONICA srl Via Grezze, 38 - 25015 - Desenzano del Garda (BS) Italy
Tel. +39 030-9120006 Fax +39 030-9123035 www.lemelettronica.it
