soluzione del mese
QUANTO COSTA
733301
Euro
88,00
733302
Euro
198,00
Kit 733311
1 x 733301 + 1 x PSU
+ 1 x Iniettore
Euro
110,00
Prezzi Iva esclusa

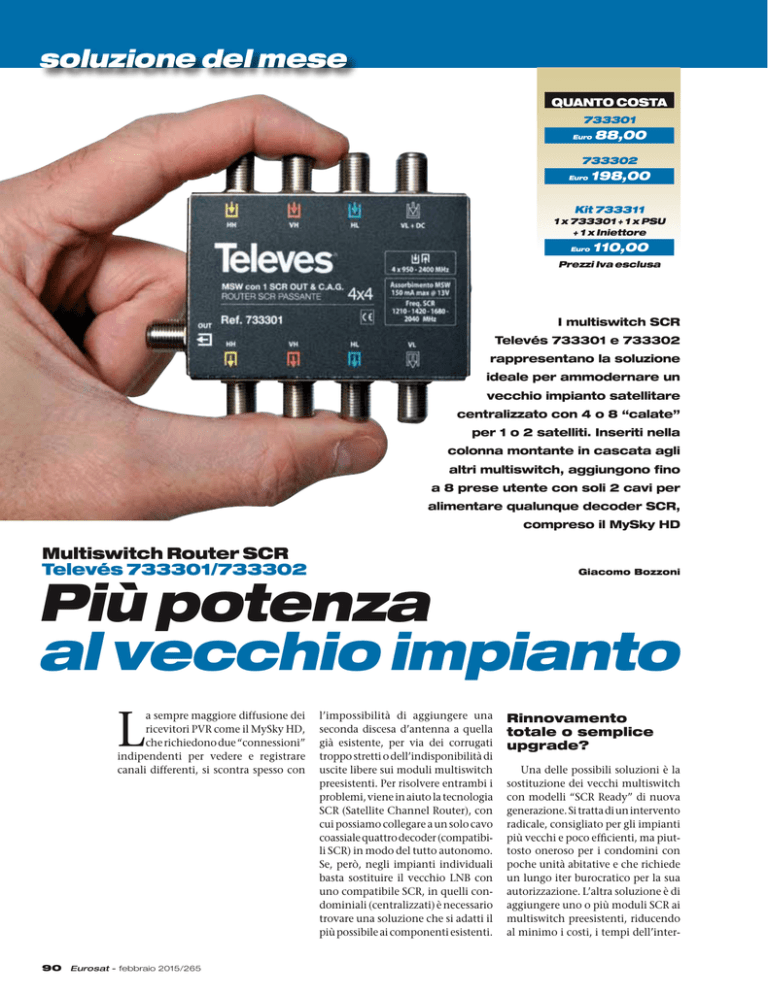

I multiswitch SCR
Televés 733301 e 733302
rappresentano la soluzione
ideale per ammodernare un
vecchio impianto satellitare
centralizzato con 4 o 8 “calate”
per 1 o 2 satelliti. Inseriti nella
colonna montante in cascata agli
altri multiswitch, aggiungono fino
a 8 prese utente con soli 2 cavi per
alimentare qualunque decoder SCR,
compreso il MySky HD
Multiswitch Router SCR
Televés 733301/733302
Giacomo Bozzoni
Più potenza
al vecchio impianto
L
a sempre maggiore diffusione dei
ricevitori PVR come il MySky HD,
che richiedono due “connessioni”
indipendenti per vedere e registrare
canali differenti, si scontra spesso con
90 Eurosat - febbraio 2015/265
l’impossibilità di aggiungere una
seconda discesa d’antenna a quella
già esistente, per via dei corrugati
troppo stretti o dell’indisponibilità di
uscite libere sui moduli multiswitch
preesistenti. Per risolvere entrambi i
problemi, viene in aiuto la tecnologia
SCR (Satellite Channel Router), con
cui possiamo collegare a un solo cavo
coassiale quattro decoder (compatibili SCR) in modo del tutto autonomo.
Se, però, negli impianti individuali
basta sostituire il vecchio LNB con
uno compatibile SCR, in quelli condominiali (centralizzati) è necessario
trovare una soluzione che si adatti il
più possibile ai componenti esistenti.
Rinnovamento
totale o semplice
upgrade?
Una delle possibili soluzioni è la
sostituzione dei vecchi multiswitch
con modelli “SCR Ready” di nuova
generazione. Si tratta di un intervento
radicale, consigliato per gli impianti
più vecchi e poco efficienti, ma piuttosto oneroso per i condomini con
poche unità abitative e che richiede
un lungo iter burocratico per la sua
autorizzazione. L’altra soluzione è di
aggiungere uno o più moduli SCR ai
multiswitch preesistenti, riducendo
al minimo i costi, i tempi dell’inter-
Da segnalare
4 Dimensioni ridotte
4 Ingressi e uscite passanti compatibili
con i multiswitch a 4-5-8-9 calate
4 Uscite SCR con controllo automatico del guadagno
4 Ingressi e uscite passanti di facile identificazione
4 Fino a 4 decoder con un solo cavo
4 Certificazione Sky (modello 733301)
4 Alimentazione da decoder o inseritore
4 Basso consumo
info
Televés Italia - www.televes.it - Tel. 02 51650604
vento e garantire così agli utenti un
allacciamento rapido. Non a caso
questa soluzione viene adottata dai
tecnici Sky quando è richiesto un
upgrade dell’impianto, a carico di Sky
o degli abbonati, per l’installazione di
uno o più decoder MySky HD.
Questo mese esaminiamo le proposte di Televés, azienda spagnola
con oltre 50 anni di esperienza nella
progettazione e nella realizzazione di
apparecchiature per la distribuzione
di servizi di telecomunicazione nelle
infrastrutture degli edifici e delle
abitazioni.
Una o due uscite
SCR totalmente
plug&play
I multiswitch con router SCR 4x4
proposti da Televés sono disponibili
in due versioni: 733301 con una
uscita SCR e 733302 con due uscite
SCR. Entrambi si integrano perfettamente negli impianti centralizzati
preesistenti a 4, 5, 8 oppure 9 cavi di
discesa, per la distribuzione di uno
o due satelliti (es. ASTRA 19,2° Est
e Hot Bird 13° Est) con l’eventuale
miscelazione dei segnali terrestri. I
4 ingressi e le 4 uscite passanti permettono di inserirli tra due moduli
Multiswitch preesistenti, installati
negli appositi armadi all’interno
dei locali tecnici, nei solai oppure
nelle scatole derivazione ai singoli
piani, senza troppe difficoltà grazie
alle dimensioni ridotte (solo
83x72x25 mm per il modello
733301 e 83x110x25 mm
per la versione 733302).
Negli impianti a 8-9 “calate” (doppio satellite con o senza
terrestre), si può scegliere se inserire i multiswitch SCR su un solo
satellite (es.: Hot Bird 13° Est per
gli abbonati Sky) o su entrambi. La
derivazione SCR, singola o doppia
a seconda del modello, amplia il
numero di connessioni (4 o 8)
sommandole a quelle esistenti,
così da garantire la compatibilità
con qualsiasi decoder satellitare.
Se non è possibile alimentare il multiswitch direttamente dai decoder,
ad esempio quando la derivazione SCR viene condivisa da più utenti
o appartamenti, Televés propone il kit 733311 composto dal multiswitch 73301
(un’uscita SCR), un alimentatore e un iniettore di corrente
Le misure ridotte (solo 83 mm di larghezza, 25 mm di
profondità e 72-110 mm di altezza - connettori F compresi)
permettono di posizionare i multiswitch anche nelle scatole
da incasso più anguste e affollate
I divisori 543603 e 543702 della linea
Easy-F si montano in pochi minuti
grazie al pratico morsetto, occupano
pochissimo spazio e permettono di
ottenere 3 o 4 uscite da una singola
derivazione SCR per “alimentare” 4
decoder oppure 3 decoder e un MySky
HD (o altro PVR) con doppio tuner
Eurosat - febbraio 2015/265 91
soluzione del mese
Multiswitch Router SCR Televés 733301/733302
Controllo automatico
del guadagno
Gli ingressi e le uscite passanti sono identificati
da colori standard per impedire di commettere errori
in fase di installazione
Nei condomini più vecchi dove i
corrugati sono pochi, di piccola
sezione e sovraffollati, basta un solo
cavo per portare fino a 4 segnali
satellitari indipendenti, semplificando la cablatura ed evitando
costose opere murarie.
Gli ingressi e le uscite passanti
sono identificati da colori standard:
nero per la polarità verticale in banda
bassa, verde per la polarità orizzontale
in banda bassa, rosso per la polarità
verticale in banda alta e giallo per la
polarità orizzontale in banda alta.
Questo accorgimento impedisce
di commettere errori in fase di installazione e facilita l’abbinamento
ai multiswitch Televés delle serie
EasySwitch (mod. 719001 e 719101)
e Multiconnect (5x8 733701, 5x12
733801, 5x16 733901).
Le derivazioni SCR sono invece
dotate di controllo automatico del
guadagno per ottimizzare il livello
segnale in base alle prestazioni degli
altri componenti del sistema (cavi,
divisori, prese utente, decoder, ecc.).
Alimentazione
diretta da decoder
o con kit esterno
opzionale
La tensione di alimentazione
richiesta dai multiswitch è pari a 13
volt, con un assorbimento di soli 180
mA. Può essere fornita direttamente
dai decoder satellitari collegati alle
uscite SCR oppure dall’iniettore di
corrente e dall’alimentatore presenti
nel kit 733311 (comprensivo di
multiswitch SCR 733301).
Per una corretta installazione,
Televés consiglia di utilizzare solamente prese e partitori con passaggio di corrente continua e diodo di
protezione. Se il multiswitch SCR
viene installato al termine della
colonna, è obbligatorio installare
le idonee terminazioni a 75 ohm
(tappo F).
L’uscita SCR, singola nel modello 733301 e doppia nel
733302, può essere splittata con un qualsiasi partitore
per ottenere fino a 8 linee indipendenti per altrettanti tuner
DVB-S/S2 (TV, decoder TivùSat, decoder MySky HD, ecc.)
Dati tecnici dichiarati
733301 - MSU414C
733302 - MSU424C
Banda di frequenza (MHz):
950÷2400
950÷2400
Livello di ingresso (dBµV):
55÷95
55÷95
1±1 (950-1000 MHz), 2±1 (2150-2400 MHz)
1±1 (950-1000 MHz), 3±1 (2150 MHz), 4±1 (2400 MHz)
1210, 1420, 1680, 2040
1210, 1420, 1680, 2040
85 (CAG)
85 (CAG)
> 28
> 28
Attenuazione di passaggio (dB):
Frequenze SCR (MHz):
Livello di uscita (dBµV):
Isolamento tra gli ingressi (dB):
Isolamento tra le uscite (dB):
Tensione di alimentazione:
Assorbimento (mA/13 Vcc):
Dimensioni (mm):
Peso (g):
92 Eurosat - febbraio 2015/265
> 25
> 25
15 Vcc (iniettore), 12/18 Vcc (decoder)
15 Vcc (iniettore), 12/18 Vcc (decoder)
150
180
83x72x25
83x110x25
110
175
Multiswitch Router SCR Televés 733301/733302
Schema esplicativo di un impianto multiutenza con distribuzione terrestre e satellitare singola su una singola colonna.
I multiswitch SCR 733301 e 733302 sono stati integrati con i moduli multiswitch 719001 e sfruttano diversi altri componenti
Eurosat
come il partitore 543603 con un ingresso e 3 uscite per altrettanti decoder
