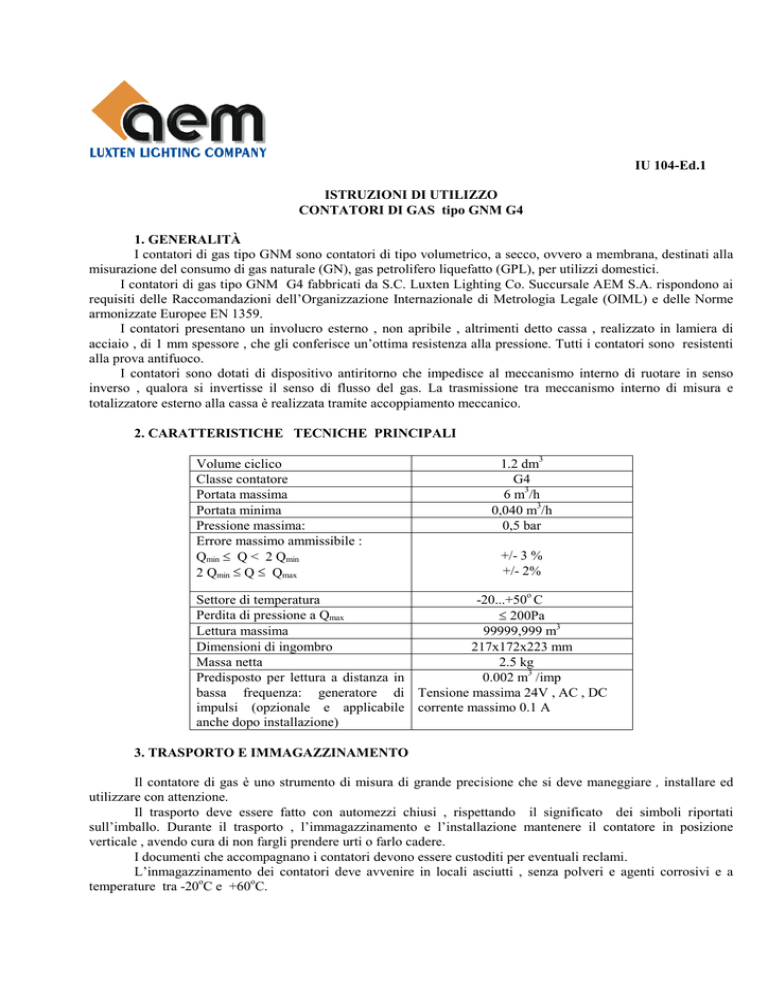

IU 104-Ed.1 ISTRUZIONI DI UTILIZZO CONTATORI DI GAS tipo

IU 104-Ed.1
ISTRUZIONI DI UTILIZZO
CONTATORI DI GAS tipo GNM G4
1. GENERALITÀ
I contatori di gas tipo GNM sono contatori di tipo volumetrico, a secco, ovvero a membrana, destinati alla
misurazione del consumo di gas naturale (GN), gas petrolifero liquefatto (GPL), per utilizzi domestici.
I contatori di gas tipo GNM G4 fabbricati da S.C. Luxten Lighting Co. Succursale AEM S.A. rispondono ai
requisiti delle Raccomandazioni dell’Organizzazione Internazionale di Metrologia Legale (OIML) e delle Norme
armonizzate Europee EN 1359.
I contatori presentano un involucro esterno , non apribile , altrimenti detto cassa , realizzato in lamiera di
acciaio , di 1 mm spessore , che gli conferisce un’ottima resistenza alla pressione. Tutti i contatori sono resistenti
alla prova antifuoco.
I contatori sono dotati di dispositivo antiritorno che impedisce al meccanismo interno di ruotare in senso
inverso , qualora si invertisse il senso di flusso del gas. La trasmissione tra meccanismo interno di misura e
totalizzatore esterno alla cassa è realizzata tramite accoppiamento meccanico.
2. CARATTERISTICHE TECNICHE PRINCIPALI
Volume ciclico
Classe contatore
Portata massima
Portata minima
Pressione massima:
Errore massimo ammissibile :
Qmin ≤ Q < 2 Qmin
2 Qmin ≤ Q ≤ Qmax
1.2 dm3
G4
6 m3/h
0,040 m3/h
0,5 bar
+/- 3 %
+/- 2%
Settore di temperatura
-20...+50o C
Perdita di pressione a Qmax
≤ 200Pa
Lettura massima
99999,999 m3
Dimensioni di ingombro
217x172x223 mm
Massa netta
2.5 kg
0.002 m3 /imp
Predisposto per lettura a distanza in
bassa frequenza: generatore di Tensione massima 24V , AC , DC
impulsi (opzionale e applicabile corrente massimo 0.1 A
anche dopo installazione)
3. TRASPORTO E IMMAGAZZINAMENTO
Il contatore di gas è uno strumento di misura di grande precisione che si deve maneggiare , installare ed
utilizzare con attenzione.
Il trasporto deve essere fatto con automezzi chiusi , rispettando il significato dei simboli riportati
sull’imballo. Durante il trasporto , l’immagazzinamento e l’installazione mantenere il contatore in posizione
verticale , avendo cura di non fargli prendere urti o farlo cadere.
I documenti che accompagnano i contatori devono essere custoditi per eventuali reclami.
L’inmagazzinamento dei contatori deve avvenire in locali asciutti , senza polveri e agenti corrosivi e a
temperature tra -20oC e +60oC.
Nella scatola di imballo multiplo i contatori sono posizionati in due strati e le scatole multiple si possono
sopraporre al massimo in cinque strati.
Durante il trasporto e l’immagazzinamento non si devono togliere i tappi di protezione dai raccordi del
contatore.
4. INSTALLAZIONE
Il montaggio del contatore si fa all’interno oppure all’esterno degli edifici, in posizione verticale.
Il senso di flusso del gas e indicato da una freccia presente sulla cassa del contatore.La portata massima e
la pressione massima sono indicate sull’etichetta segnaletica del contatore e non devono mai essere superati.
Si consiglia di installare il contatore in locali asciutti , areati , facilmente accessibili e protetti dal gelo. Per
l’esterno il montaggio si fa in nicchie chiuse ed areate , protette dalle intemperie. Evitare il montaggio del contatore
in luoghi che favoriscono la corrosione. È vietato il montaggio nei locali con materiali infiammabili oppure laddove
l’accesso sia chiuso.
Non rimuovere o danneggiare i sigilli del contatore. Questo porta alla perdita della garanzia , ed anche
all’annullamento dell’approvazione legale del contatore.
Il raccordo del contatore e filettato gas G 1 ¼”. La coppia di torsione massima applicabile al raccordo non
deve superare 110 Nm. I collegamenti devono essere liberi di qualsiasi tensione , quindi non utilizzate il contatore
per regolare l’interasse delle tubazioni.
Le tubazioni di alimentazione del gas ed i raccordi filettati devono essere puliti prima di montare il
contatore , perchè corpi estranei che entrano nel meccanismo di misura possono causare la perdita della precisione
di misura. All’avvio aprire con cura i rubinetti per non causare colpi di pressione che possono danneggiare le
membrane oppure provocare altri danni al contatore.
L’installazione del contatore e la verifica dell’ermeticità dell’impianto devono essere eseguite solo da
personale autorizzato.
Nella figura 1 sono presentate le dimensioni di ingombro e montaggio.
110±0,25
G1 1/4"
0 8 6 7 8 6 8 8 m3
G4 T
V 1,2 dm 3
Q max 6m3/h
o
Q min 0,04m3/h t m -20...+50 C
Pmax 0,5 bar 1 imp=0,002m 3
EN 1359:1998
NL05
E276
223
GNM
217
172
Fig. 1
5. MANUTENZIONE
Il contatore non necessita di alcuna operazione di manutenzione periodica.
I contatori vengono periodicamente verificati , ove la legislazione metrologica vigente contempli tali
verifiche.
Le riparazioni e le verifiche periodiche sono realizzate solo da personale e laboratori autorizzati.
