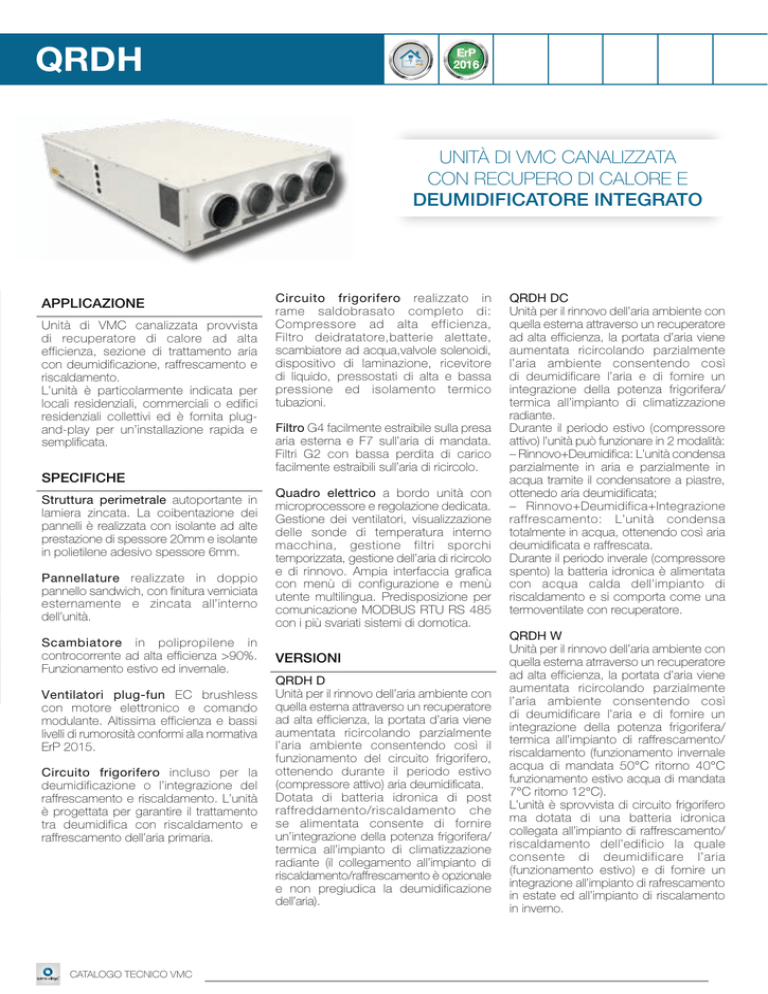

QRDH
ErP
2016
UNITÀ DI VMC CANALIZZATA
CON RECUPERO DI CALORE E
DEUMIDIFICATORE INTEGRATO
APPLICAZIONE
Unità di VMC canalizzata provvista
di recuperatore di calore ad alta
efficienza, sezione di trattamento aria
con deumidificazione, raffrescamento e
riscaldamento.
L’unità è particolarmente indicata per
locali residenziali, commerciali o edifici
residenziali collettivi ed è fornita plugand-play per un’installazione rapida e
semplificata.
SPECIFICHE
Struttura perimetrale autoportante in
lamiera zincata. La coibentazione dei
pannelli è realizzata con isolante ad alte
prestazione di spessore 20mm e isolante
in polietilene adesivo spessore 6mm.
Pannellature realizzate in doppio
pannello sandwich, con finitura verniciata
esternamente e zincata all’interno
dell’unità.
Scambiatore in polipropilene in
controcorrente ad alta efficienza >90%.
Funzionamento estivo ed invernale.
Ventilatori plug-fun EC brushless
con motore elettronico e comando
modulante. Altissima efficienza e bassi
livelli di rumorosità conformi alla normativa
ErP 2015.
Circuito frigorifero incluso per la
deumidificazione o l’integrazione del
raffrescamento e riscaldamento. L’unità
è progettata per garantire il trattamento
tra deumidifica con riscaldamento e
raffrescamento dell’aria primaria.
CATALOGO TECNICO VMC
Circuito frigorifero realizzato in
rame saldobrasato completo di:
Compressore ad alta efficienza,
Filtro deidratatore,batterie alettate,
scambiatore ad acqua,valvole solenoidi,
dispositivo di laminazione, ricevitore
di liquido, pressostati di alta e bassa
pressione ed isolamento termico
tubazioni.
Filtro G4 facilmente estraibile sulla presa
aria esterna e F7 sull’aria di mandata.
Filtri G2 con bassa perdita di carico
facilmente estraibili sull’aria di ricircolo.
Quadro elettrico a bordo unità con
microprocessore e regolazione dedicata.
Gestione dei ventilatori, visualizzazione
delle sonde di temperatura interno
macchina, gestione filtri sporchi
temporizzata, gestione dell’aria di ricircolo
e di rinnovo. Ampia interfaccia grafica
con menù di configurazione e menù
utente multilingua. Predisposizione per
comunicazione MODBUS RTU RS 485
con i più svariati sistemi di domotica.
VERSIONI
QRDH D
Unità per il rinnovo dell’aria ambiente con
quella esterna attraverso un recuperatore
ad alta efficienza, la portata d’aria viene
aumentata ricircolando parzialmente
l’aria ambiente consentendo così il
funzionamento del circuito frigorifero,
ottenendo durante il periodo estivo
(compressore attivo) aria deumidificata.
Dotata di batteria idronica di post
raffreddamento/riscaldamento che
se alimentata consente di fornire
un’integrazione della potenza frigorifera/
termica all’impianto di climatizzazione
radiante (il collegamento all’impianto di
riscaldamento/raffrescamento è opzionale
e non pregiudica la deumidificazione
dell’aria).
QRDH DC
Unità per il rinnovo dell’aria ambiente con
quella esterna attraverso un recuperatore
ad alta efficienza, la portata d’aria viene
aumentata ricircolando parzialmente
l’aria ambiente consentendo così
di deumidificare l’aria e di fornire un
integrazione della potenza frigorifera/
termica all’impianto di climatizzazione
radiante.
Durante il periodo estivo (compressore
attivo) l’unità può funzionare in 2 modalità:
– Rinnovo+Deumidifica: L’unità condensa
parzialmente in aria e parzialmente in
acqua tramite il condensatore a piastre,
ottenedo aria deumidificata;
– Rinnovo+Deumidifica+Integrazione
raffrescamento: L’unità condensa
totalmente in acqua, ottenendo così aria
deumidificata e raffrescata.
Durante il periodo inverale (compressore
spento) la batteria idronica è alimentata
con acqua calda dell’impianto di
riscaldamento e si comporta come una
termoventilate con recuperatore.
QRDH W
Unità per il rinnovo dell’aria ambiente con
quella esterna atrraverso un recuperatore
ad alta efficienza, la portata d’aria viene
aumentata ricircolando parzialmente
l’aria ambiente consentendo così
di deumidificare l’aria e di fornire un
integrazione della potenza frigorifera/
termica all’impianto di raffrescamento/
riscaldamento (funzionamento invernale
acqua di mandata 50°C ritorno 40°C
funzionamento estivo acqua di mandata
7°C ritorno 12°C).
L’unità è sprovvista di circuito frigorifero
ma dotata di una batteria idronica
collegata all’impianto di raffrescamento/
riscaldamento dell’edificio la quale
consente di deumidificare l’aria
(funzionamento estivo) e di fornire un
integrazione all’impianto di rafrescamento
in estate ed all’impianto di riscalamento
in inverno.
73
QRDH
Versione
QRDH-D
QRDH-DC
QRDH-W
CIRCUITO FRIGORIFERO
Compressore alternativo ermetico
•
•
-
Condensatore ad aria a tubi di rame con alette di alluminio
•
•
-
Condensatore idronico con scambiatore in acciaio inox
-
•
-
Scambiatore di calore a tubi di rame con alette di alluminio
•
•
-
Organo di laminazione
•
•
-
Filtro deidratatore
•
•
-
Pressostati di alta pressione
•
•
-
Batteria idronica di post raffrescamento/riscaldamento
•
-
-
Batteria idronica di pre raffrescamento/riscaldamento
-
•
-
Batteria idronica di riscaldamento/raffrescamento
-
-
•
Scambiatore di calore in polipropilene
•
•
•
N°2 Ventilatori radiali plug-fun con motori Brushless
•
•
•
Filtri F7 sulla presa aria esterna e sull’aria di mandata
•
•
•
Filtri G2 sulla presa dell’aria di ricircolo
•
•
•
Microprocessore
•
•
•
Interfaccia grafica
•
•
•
CIRCUITO IDRAULICO
CIRCUITO AERAULICO
CIRCUITO ELETTRICO
• Installato di serie
- Non disponibile
Codici articoli
Modello
Codice
74
QRDH 30/15 D
QRDH 50/25 D
QRDH 30/15 DC
QRDH 50/25 DC
QRDH 30/15W
QRDH 50/25 W
001551
001552
001553
001554
001555
001556
CATALOGO TECNICO VMC
QRDH
FUNZIONAMENTO
Funzionamento solo ventilazione
L’unità QRDH provvede a soddisfare la ventilazione
meccanica con recupero calore ad alta efficienza.
É possibile selezionare le velocità dei ventilatori
in modo da ottenere la portata desiderata per
soddisfare le richieste di rinnovo dell’aria.
Le portate selezionabili sono :
sulla taglia 30 da 0 a 150m3/h
sulla taglia 50 da 0 a 250m3/h
Mandata
aria ambiente
Ripresa
Aria esterna
Espulsione
Esempio di modello D
Funzionamento ventilazione,
deumidificazione ed integrazione
L’unità QRHD provvede a soddisfare la ventilazione
meccanica con recupero calore ad alta efficienza ma
aumenta la portata d’aria, ricircolando da un condotto
dedicato l’aria ambiente, per aumentarne il volume
sulla parte di integrazione.
La parte di integrazione può essere costituita da una
versione con:
•deumidificazione (Versione D)
•deumidifica, integrazione e batterie integrative
idroniche (Versione DC)
•dalla sola sezione con batterie idroniche (Versione W).
La versione D trova la sua più comune
applicazione negli impianti radianti dove è richiesta
la sola deumidificazione nel periodo estivo. Durante
il funzionamento l’unità, attraverso sonde di umidità e
temperatura, attiva il circuito frigorifero composto dal
compressore, la batteria di evaporazione ad aria ed il
condensatore ad aria, realizzando così la deumidifica.
Alimentando la batteria idronica di post con l’acqua
dell’impianto radiante (la mancata alimentazione dell
batteria non compromette il funzionamento del circuito
frigorifero) è possibile realizzare un’integrazione al
raffrescamento estivo ed al riscaldamento invernale.
La versione DC trova la sua più comune
applicazione negli impianti radianti dove è richiesta la
deumidificazione e l’integrazione del raffrescamento
nel periodo estivo. Durante il funzionamento l’unità,
attraverso sonde di umidità e temperatura, attiva il
circuito frigorifero composto dal compressore, la
batteria di evaporazione ad aria ed il condensatore
ad aria e ad acqua alimentato dall’impianto radiante,
realizzando così la deumidifica dell’aria e l’integrazione
del raffrescamento.
Nel periodo invernale, è possibile comunque utilizzare
l’unità per integrare il riscaldamento radiante attraverso
l’alimentazione della batteria idronica ad acqua calda,
ottenendo un rapido apporto termico all’ambiente.
CATALOGO TECNICO VMC
La versione W trova la sua più comune
applicazione negli impianti radianti dove è richiesta la
deumidificazione e l’integrazione del raffrescamento
nel periodo estivo. Durante il periodo estivo la batteria
idronica dell’unità viene alimentata con acqua a 7°C,
realizzando così la deumidifica dell’aria e l’integrazione
del raffrescamento.
Nel periodo invernale, è possibile utilizzare l’unità
per integrare il riscaldamento radiante attraverso
l’alimentazione della batteria idronica con acqua
a 50°C, ottenendo un rapido apporto termico
all’ambiente.
Si raccomanda di richiedere la messa in servizio
dell’unità.
Mandata
aria ambiente
Aria ricircolo
Ripresa
Aria esterna
Espulsione
Esempio di modello D
75
QRDH
Prestazioni QRDH 30/15 D
Modello
QRDH 30/15 D
Portata aria ventilazione
m3/h
154
Portata aria integrazione
m3/h
297
Pa
100
l/24h
22
kW
0,4
Portata acqua funzionamento estivo
m3/h
0,2
Perdita di carico funzionamento estivo
Kpa
13
Potenza termica resa(3)
kW
0,46
Portata acqua funzionamento invernale
m3/h
0,2
Perdita di carico funzionamento invernale
Kpa
13
-
R134a
Potenza sonora Lw (involucro)
dB(A)
62,2
Potenza sonora Lw (irradiata nel canale)
dB(A)
66,6
Pressione sonora media Lp @ 1m(4)
dB(A)
48,4
Pressione sonora media Lp @ 3m(4)
dB(A)
40,7
Tensione di alimentazione
V
230 / 1 / 50 Hz
Corrente assorbita
A
3,8
Grado di protezione
IP
44
Pressione utile
Capacità di deumidificazione utile
(al netto del contenuto entalpico dell’aria esterna)(1)
Potenza frigorifera resa batteria idronica(2)
Gas Refrigerante
(1) Temperatura aria esterna 30°C; umidità relativa 60%; temperatura ambiente 25°C; umidità relativa 50%; portata aria nominale;
(2) Temperatura ambiente 25°C; umidità relativa 60%; portata aria nominale; temperatura ingresso acqua 16°C uscita acqua 18°C;
(3) Temperatura ambiente 20°C; umidità relativa 60%; portata aria nominale; temperatura ingresso acqua 35°C uscita acqua 30°C;
(4) Lp dB(A) riportati solo a scopo comparativo.
76
CATALOGO TECNICO VMC
QRDH
Curve QRDH 30/15 D
PRESTAZIONI AERAULICHE INTEGRAZIONE/DEUMIDIFICA
PRESTAZIONI AERAULICHE VENTILAZIONE
400
Pressione disponibile - Pa
Pressione disponibile - Pa
350
300
250
200
150
100
50
0
0
50
100
150
200
250
300
350
350
250
200
150
100
50
0
400
MAX
REF
MIN
300
0
50
100
Portata aria - m /h
EFFICIENZA TERMICA(1)
CAPACITÀ DI DEUMIDIFICA
Condensa - Lt/giorno
Efficienza - %
95
90
85
0
20
40
60
80
100
120
140
160
180
30
25
20
15
10
5
0
200
20
25
Portata aria - m /h
30
35
Temperatura aria batteria - °C
3
RESA FRIGORIFERA BATTERIA IDRONICA DI POST(2)
RESA TERMICA BATTERIA IDRONICA DI POST(3)
0,7
2,5
Potenza termica totale - kW
Potenza frigorifera totale - kW
250
35
100
2,0
1,5
1,0
0,5
0,0
200
3
105
80
150
Portata aria - m /h
3
20
22
24
26
28
30
32
34
36
38
40
Temperatura aria alla batteria - °C
0,6
0,5
0,4
0,3
0,2
0,1
0,0
10
12
14
16
18
20
22
24
26
28
30
Temperatura aria alla batteria - °C
PERDITE DI CARICO/PORTATE BATTERIA IDRONICA
80
Perdita di carico - Pa
70
60
50
40
30
20
10
0
0
100
200
300
400
500
Portata Acqua - Lt/h
(1) Temperatura aria esterna 7°C; umidità relativa 72%; temperatura ambiente 20°C; umidità relativa 28%; portata aria esterna nominale;
(2) Temperatura ambiente 25°C; umidità relativa 60%; portata aria esterna nominale; temperatura ingresso acqua 16°C uscita acqua 18°C;
(3) Temperatura ambiente 20°C; umidità relativa 60%; portata aria nominale; temperatura ingresso acqua 35°C uscita acqua 30°C.
CATALOGO TECNICO VMC
77
QRDH
Scheda prodotto - Direttiva ErP, Regolamenti 1253/2014 - 1254/2014
a)
Marchio
-
AERAULIQA
b)
Modello
-
QRDH 30/15 D
c)
Classe SEC
-
c1)
SEC climi caldi
kWh/m .a
-4,9
c2)
SEC climi temperati
kWh/m2.a
-29,3
c3)
SEC climi freddi
kWh/m2.a
-67,4
Etichetta energetica
-
Si
d)
Tipologia unità
-
Residenziale - Bidirezionale
e)
Tipo azionamento
-
Azionamento a velocità variabile
f)
Sistema di recupero calore
-
A recupero
g)
Efficienza termica
%
85,7
h)
Portata massima @ 100 Pa
m3/s
0,04
i)
Potenza elettrica (alla portata massima)
W/h
130
j)
Livello potenza sonora (LWA)
dBA
62,2
k)
Portata di riferimento
3
m /s
0,0325
l)
Differenza di pressione di riferimento
Pa
50
W/m3/h
0,69
B
2
m)
Potenza assorbita specifica (SPI)
n1)
Fattore di controllo
-
0,65
n2)
Tipologia di controllo
-
Controllo ambiente locale
o1)
Trafilamento interno massimo
%
5,2
o2)
Trafilamento esterno massimo
%
4,8
q)
Segnale avvertimento filtro
-
Visualizzazione sul display dell’unità e del
controllo remoto e sul manuale di istruzioni
s)
Indirizzo Internet istruzioni di pre/disassemblaggio
-
www.aerauliqa.it
Dimensioni (mm) e Peso
A
B
A1
A1
50
DN1
B1
55
DN2
DN3
B
bxh
Modello
78
QRDH 30/15 D
A1
A1
Modello
B1
C
DN4
QRDH 30/15 D
Larghezza A
mm
1220
Mandata bxh
mm
350x180
Profondità B
mm
820
A1
mm
300
Altezza C
mm
275
B1
mm
300
Ingresso aria di ricircolo DN1
mm
160
Ingresso aria viziata DN2
mm
125
Attacchi acqua mandata/
ritorno
Ø
1/2” - 1/2”
Ingresso aria di rinnovo DN3
mm
125
Condensa
Ø
20
Espulsione aria viziata DN4
mm
125
Peso versione D
kg
72
CATALOGO TECNICO VMC
QRDH
Prestazioni QRDH 30/15 DC
Modello
QRDH 30/15 DC
Portata aria ventilazione
m3/h
154
Portata aria integrazione
m3/h
297
Pa
100
l/24h
22
Potenza frigorifera resa compressore(2)
kW
1,3
Potenza frigorifera resa batteria idronica(2)
kW
0,4
Portata acqua funzionamento estivo
m3/h
0,2
Perdita di carico funzionamento estivo
Kpa
13
Potenza termica resa(3)
kW
0,46
Portata acqua funzionamento invernale
m3/h
0,2
Perdita di carico funzionamento invernale
Kpa
13
-
R134a
Potenza sonora Lw (involucro)
dB(A)
62,2
Potenza sonora Lw (irradiata nel canale)
dB(A)
66,6
Pressione sonora media Lp @ 1m(4)
dB(A)
48,4
Pressione sonora media Lp @ 3m(4)
dB(A)
40,7
Tensione di alimentazione
V
230 / 1 / 50 Hz
Corrente assorbita
A
3,8
Grado di protezione
IP
44
Pressione utile
Capacità di deumidificazione utile
(al netto del contenuto entalpico dell’aria esterna)(1)
Gas Refrigerante
(1) Temperatura aria esterna 30°C; umidità relativa 60%; temperatura ambiente 25°C; umidità relativa 50%; portata aria nominale;
(2) Temperatura ambiente 25°C; umidità relativa 60%; portata aria nominale; temperatura ingresso acqua 16°C uscita acqua 18°C;
(3) Temperatura ambiente 20°C; umidità relativa 60%; portata aria nominale; temperatura ingresso acqua 35°C uscita acqua 30°C;
(4) Lp dB(A) riportati solo a scopo comparativo.
CATALOGO TECNICO VMC
79
QRDH
Curve QRDH 30/15 DC
PRESTAZIONI AERAULICHE INTEGRAZIONE/DEUMIDIFICA
PRESTAZIONI AERAULICHE VENTILAZIONE
400
Pressione disponibile - Pa
Pressione disponibile - Pa
350
300
250
200
150
100
50
0
0
50
100
150
200
250
300
350
350
250
MAX
REF
200
MIN
150
100
50
0
400
0
50
100
Portata aria - m3/h
Condensa - Lt/giorno
Efficienza - %
95
90
85
0
20
40
60
80
100
120
140
160
180
30
25
20
15
10
5
0
200
20
25
Portata aria - m3/h
35
RESA TERMICA BATTERIA IDRONICA DI PRE(3)
0,7
1,8
Potenza termica totale - kW
Potenza frigorifera totale - kW
30
Temperatura aria batteria - °C
RESA FRIGORIFERA BATTERIA IDRONICA DI PRE(2)
1,6
1,4
1,2
1,0
0,8
0,6
0,4
0,2
20
22
24
26
28
30
32
34
36
38
0,6
0,5
0,4
0,3
0,2
0,1
0,0
40
10
12
14
Temperatura aria alla batteria - °C
70
60
50
40
30
20
10
100
200
300
Portata Acqua - Lt/h
400
18
20
22
24
26
28
30
RESA FRIGORIFERA COMPRESSORE IN INTEGRAZIONE(2)
Potenza frigorifera totale - kW
80
0
16
Temperatura aria alla batteria - °C
PERDITE DI CARICO/PORTATE BATTERIA IDRONICA
Perdita di carico - Pa
250
CAPACITÀ DI DEUMIDIFICA
100
0
200
35
105
0,0
150
Portata aria - m3/h
EFFICIENZA TERMICA(1)
80
MAX
REF
MIN
300
500
1,4
1,2
1,0
0,8
0,6
0,4
0,2
0,0
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
Temperatura aria alla batteria - °C
1) Temperatura aria esterna 7°C; umidità relativa 72%; temperatura ambiente 20°C; umidità relativa 28%; portata aria esterna nominale;
2) Temperatura ambiente 25°; umidità relativa 60%; portata aria esterna nominale; temperatura ingresso acqua 16°C uscita acqua 18°C;
3) Temperatura ambiente 20°; umidità relativa 60%; portata aria esterna nominale; temperatura ingresso acqua 35°C uscita acqua 30°C.
80
CATALOGO TECNICO VMC
QRDH
Scheda prodotto - Direttiva ErP, Regolamenti 1253/2014 - 1254/2014
a)
Marchio
-
AERAULIQA
b)
Modello
-
QRDH 30/15 DC
c)
Classe SEC
-
c1)
SEC climi caldi
kWh/m .a
-4,9
c2)
SEC climi temperati
kWh/m .a
-29,3
c3)
SEC climi freddi
kWh/m .a
-67,4
Etichetta energetica
-
Si
d)
Tipologia unità
-
Residenziale - Bidirezionale
e)
Tipo azionamento
-
Azionamento a velocità variabile
f)
Sistema di recupero calore
-
A recupero
g)
Efficienza termica
%
85,7
h)
Portata massima @ 100 Pa
3
m /s
0,04
i)
Potenza elettrica (alla portata massima)
W/h
130
j)
Livello potenza sonora (LWA)
dBA
62,2
k)
Portata di riferimento
m /s
0,0325
l)
Differenza di pressione di riferimento
Pa
50
W/m /h
0,69
B
2
2
2
3
m)
Potenza assorbita specifica (SPI)
n1)
Fattore di controllo
-
0,65
n2)
Tipologia di controllo
-
Controllo ambiente locale
o1)
Trafilamento interno massimo
%
5,2
o2)
Trafilamento esterno massimo
%
4,8
q)
Segnale avvertimento filtro
-
Visualizzazione sul display dell’unità e del
controllo remoto e sul manuale di istruzioni
s)
Indirizzo Internet istruzioni di pre/disassemblaggio
-
www.aerauliqa.it
3
Dimensioni (mm) e Peso
A
B
DN3
C
DN4
bxh
Modello
A1
A1
50
DN2
QRDH 30/15 DC
A1
A1
Modello
QRDH 30/15 DC
Larghezza A
mm
1220
Mandata bxh
mm
350x180
Profondità B
mm
820
A1
mm
300
Altezza C
mm
275
B1
Ingresso aria di ricircolo DN1
mm
160
Ingresso aria viziata DN2
mm
Ingresso aria di rinnovo DN3
Espulsione aria viziata DN4
CATALOGO TECNICO VMC
B1
B
DN1
B1
55
mm
300
125
Attacchi acqua mandata/
ritorno
Ø
1/2” - 1/2”
mm
125
Condensa
Ø
20
mm
125
Peso versione DC
kg
76
81
QRDH
Prestazioni QRDH 30-15 W
Modello
QRDH 30/15 W
Portata aria ventilazione
m3/h
154
Portata aria integrazione
m3/h
297
Pa
100
l/24h
31
Potenza frigorifera resa compressore(1)
kW
2,03
Potenza frigorifera resa batteria idronica(1)
kW
1,19
Portata acqua funzionamento estivo
m3/h
0,4
Perdita di carico funzionamento estivo
Kpa
21,5
Potenza termica resa(2)
kW
2,25
Portata acqua funzionamento invernale
m3/h
0,4
Perdita di carico funzionamento invernale
Kpa
21,5
Potenza sonora Lw (involucro)
dB(A)
62,2
Potenza sonora Lw (irradiata nel canale)
dB(A)
66,6
Pressione sonora media Lp @ 1m(3)
dB(A)
48,4
Pressione sonora media Lp @ 3m(3)
dB(A)
40,7
Tensione di alimentazione
V
230 / 1 / 50 Hz
Corrente assorbita
A
0,9
Grado di protezione
IP
44
Pressione utile
Capacità di deumidificazione utile
(al netto del contenuto entalpico dell’aria esterna)(1)
(1) Temperatura ambiente 25°C; umidità relativa 60%; portata aria nominale; temperatura ingresso acqua 7°C uscita acqua 12°C;
(2) Temperatura ambiente 20°C; umidità relativa 60%; portata aria nominale; temperatura ingresso acqua 50°C uscita acqua 40°C;
(3) Lp dB(A) riportati solo a scopo comparativo.
82
CATALOGO TECNICO VMC
QRDH
Curve QRDH 30/15 W
PRESTAZIONI AERAULICHE INTEGRAZIONE/DEUMIDIFICA
PRESTAZIONI AERAULICHE VENTILAZIONE
400
Pressione disponibile - Pa
Pressione disponibile - Pa
350
300
250
200
150
100
50
0
350
250
50
100
150
200
250
300
350
MAX
REF
200
MIN
150
100
50
0
0
400
0
50
100
Portata aria - m /h
EFFICIENZA TERMICA(1)
CAPACITÀ DI DEUMIDIFICA
Condensa - Lt/giorno
Efficienza - %
250
50
100
95
90
85
0
20
40
60
80
100
120
140
160
180
40
30
20
10
0
200
20
22
24
Portata aria - m /h
26
28
30
32
Temperatura aria batteria - °C
3
RESA FRIGORIFERA BATTERIA IDRONICA(2)
RESA TERMICA BATTERIA IDRONICA(3)
5,0
3,5
Potenza termica totale - kW
Potenza frigorifera totale - kW
200
3
105
4,5
4,0
3,5
3,0
2,5
2,0
1,5
1,0
0,5
0,0
150
Portata aria - m /h
3
80
MAX
REF
MIN
300
20
22
24
26
28
30
32
34
36
Temperatura aria alla batteria - °C
3,0
2,5
2,0
1,5
1,0
0,5
0,0
10
12
14
16
18
20
22
24
26
28
30
Temperatura aria alla batteria - °C
PERDITE DI CARICO/PORTATE BATTERIA IDRONICA
Perdita di carico - Pa
140
120
100
80
60
40
20
0
0
100
200
300
400
500
600
700
800
900
1000
Portata Acqua - Lt/h
(1) Temperatura aria esterna 7°C; umidità relativa 72%; temperatura ambiente 20°C; umidità relativa 28%; portata aria esterna nominale;
(2) Temperatura ambiente 25°C; umidità relativa 60%; portata aria esterna nominale; temperatura ingresso acqua 7°C uscita acqua 12°C;
(3) Temperatura ambiente 20°C; umidità relativa 60%; portata aria nominale; temperatura ingresso acqua 50°C uscita acqua 40°C;
CATALOGO TECNICO VMC
83
QRDH
Scheda prodotto - Direttiva ErP, Regolamenti 1253/2014 - 1254/2014
a)
Marchio
-
AERAULIQA
b)
Modello
-
QRDH 30/15 W
c)
Classe SEC
-
c1)
SEC climi caldi
kWh/m .a
-4,9
c2)
SEC climi temperati
kWh/m .a
-29,3
c3)
SEC climi freddi
kWh/m .a
-67,4
Etichetta energetica
-
Si
d)
Tipologia unità
-
Residenziale - Bidirezionale
e)
Tipo azionamento
-
Azionamento a velocità variabile
f)
Sistema di recupero calore
-
A recupero
g)
Efficienza termica
%
85,7
h)
Portata massima @ 100 Pa
3
m /s
0,04
i)
Potenza elettrica (alla portata massima)
W/h
130
j)
Livello potenza sonora (LWA)
dBA
62,2
k)
Portata di riferimento
m /s
0,0325
l)
Differenza di pressione di riferimento
Pa
50
W/m /h
0,69
B
2
2
2
3
m)
Potenza assorbita specifica (SPI)
n1)
Fattore di controllo
-
0,65
n2)
Tipologia di controllo
-
Controllo ambiente locale
o1)
Trafilamento interno massimo
%
5,2
o2)
Trafilamento esterno massimo
%
4,8
q)
Segnale avvertimento filtro
-
Visualizzazione sul display dell’unità e del
controllo remoto e sul manuale di istruzioni
s)
Indirizzo Internet istruzioni di pre/disassemblaggio
-
www.aerauliqa.it
3
Dimensioni (mm) e Peso
A
50
B
DN3
C
DN4
bxh
Modello
84
A1
A1
DN2
QRDH 30/15 W
A1
A1
Modello
B1
B
DN1
B1
55
QRDH 30/15 W
Larghezza A
mm
1220
Mandata bxh
mm
350x180
Profondità B
mm
820
A1
mm
300
Altezza C
mm
275
B1
mm
300
Ingresso aria di ricircolo DN1
mm
160
Ingresso aria viziata DN2
mm
125
Attacchi acqua mandata/
ritorno
Ø
1/2” - 1/2”
Ingresso aria di rinnovo DN3
mm
125
Condensa
Ø
20
Espulsione aria viziata DN4
mm
125
Peso versione W
kg
67
CATALOGO TECNICO VMC
QRDH
Specifiche QRDH 50/25 D
Modello
QRDH 50/25 D
Portata aria ventilazione
m3/h
265
Portata aria integrazione
m3/h
520
Pa
100
l/24h
31
kW
0,54
Portata acqua funzionamento estivo
m3/h
0,35
Perdita di carico funzionamento estivo
Kpa
9,4
Potenza termica resa(3)
kW
0,86
Portata acqua funzionamento invernale
m3/h
0,35
Perdita di carico funzionamento invernale
Kpa
9,4
-
R134a
Potenza sonora Lw (involucro)
dB(A)
66,5
Potenza sonora Lw (irradiata nel canale)
dB(A)
68,2
Pressione sonora media Lp @ 1m(4)
dB(A)
52,7
Pressione sonora media Lp @ 3m(4)
dB(A)
45
Tensione di alimentazione
V
230 / 1 / 50 Hz
Corrente assorbita
A
6,1
Grado di protezione
IP
44
Pressione utile
Capacità di deumidificazione utile
(al netto del contenuto entalpico dell’aria esterna)(1)
Potenza frigorifera resa batteria idronica(2)
Gas Refrigerante
(1) Temperatura aria esterna 30°C; umidità relativa 60%; temperatura ambiente 25°C; umidità relativa 50%; portata aria nominale;
(2) Temperatura ambiente 25°C; umidità relativa 60%; portata aria nominale; temperatura ingresso acqua 16°C uscita acqua 18°C;
(3) Temperatura ambiente 20°C; umidità relativa 60%; portata aria nominale; temperatura ingresso acqua 35°C uscita acqua 30°C;
(4) Lp dB(A) riportati solo a scopo comparativo.
CATALOGO TECNICO VMC
85
QRDH
Curve QRDH 50/25 D
PRESTAZIONI AERAULICHE PORTATA TOTALE
PRESTAZIONI AERAULICHE ESPULSIONE
350
Pressione disponibile - Pa
Pressione disponibile - Pa
350
300
250
200
150
100
50
0
0
100
200
300
400
500
300
MAX
200
REF
MIN
150
100
50
0
600
0
50
100
Portata aria - m3/h
EFFICIENZA TERMICA(1)
Condensa - Lt/giorno
Efficienza - %
90
85
80
0
50
100
150
200
250
250
300
350
CAPACITA' DI DEUMIDIFICA
300
350
400
50
40
30
20
10
0
450
20
25
Portata aria - m3/h
30
35
Temperatura aria batteria - °C
RESA FRIGORIFERA BATTERIA IDRONICA DI POST(2)
RESA TERMICA BATTERIA IDRONICA DI POST(3)
1,6
2,5
Potenza termica totale - kW
Potenza frigorifera totale - kW
200
CAPACITÀ DI DEUMIDIFICA
60
95
2,0
1,5
1,0
0,5
0,0
150
Portata aria - m3/h
100
75
MAX
REF
MIN
250
20
22
24
26
28
30
32
34
36
38
40
Temperatura aria alla batteria - °C
1,4
1,2
1,0
0,8
0,6
0,4
0,2
0,0
10
12
14
16
18
20
22
24
26
28
Temperatura aria alla batteria - °C
PERDITE DI CARICO/PORTATE BATTERIA IDRONICA
140
Perdita di carico - Pa
120
100
80
60
40
20
0
0
100
200
300
400
500
Portata Acqua - Lt/h
(1) Temperatura aria esterna 7°C; umidità relativa 72%; temperatura ambiente 20°C; umidità relativa 28% portata aria esterna nominale;
(2) Temperatura ambiente 25°C; umidità relativa 60%; portata aria esterna nominale; temperatura ingresso acqua 16°C uscita acqua 18°C;
(3) Temperatura ambiente 20°C; umidità relativa 60%; portata aria nominale; temperatura ingresso acqua 35°C uscita acqua 30°C.
86
CATALOGO TECNICO VMC
30
QRDH
Scheda prodotto - Direttiva ErP, Regolamenti 1253/2014 - 1254/2014
a)
Marchio
-
AERAULIQA
b)
Modello
-
QRDH 50/25 D
c)
Classe SEC
-
c1)
SEC climi caldi
kWh/m .a
-9,8
c2)
SEC climi temperati
kWh/m2.a
-34,2
c3)
SEC climi freddi
kWh/m2.a
-72,2
Etichetta energetica
-
Si
d)
Tipologia unità
-
Residenziale - Bidirezionale
e)
Tipo azionamento
-
Azionamento a velocità variabile
f)
Sistema di recupero calore
-
A recupero
g)
Efficienza termica
%
86
h)
Portata massima @ 100 Pa
m3/s
0,073
i)
Potenza elettrica (alla portata massima)
W/h
130
j)
Livello potenza sonora (LWA)
dBA
62,2
k)
Portata di riferimento
3
m /s
0,0544
l)
Differenza di pressione di riferimento
Pa
50
W/m3/h
0,47
A
2
m)
Potenza assorbita specifica (SPI)
n1)
Fattore di controllo
-
0,65
n2)
Tipologia di controllo
-
Controllo ambiente locale
o1)
Trafilamento interno massimo
%
5,5
o2)
Trafilamento esterno massimo
%
5,1
q)
Segnale avvertimento filtro
-
Visualizzazione sul display dell’unità e del
controllo remoto e sul manuale di istruzioni
s)
Indirizzo Internet istruzioni di pre/disassemblaggio
-
www.aerauliqa.it
Dimensioni (mm) e Peso
A
50
DN2
B
DN3
C
DN4
bxh
Modello
A1
A1
QRDH 50/25 D
A1
A1
Modello
QRDH 50/25 D
Larghezza A
mm
1220
Mandata bxh
mm
Profondità B
mm
960
A1
mm
300
Altezza C
mm
350
B1
mm
400
Ingresso aria di ricircolo DN1
mm
200
Ingresso aria viziata DN2
mm
160
Attacchi acqua mandata/
ritorno
Ø
1/2” - 1/2”
Ingresso aria di rinnovo DN3
mm
160
Condensa
Ø
20
Espulsione aria viziata DN4
mm
160
Peso versione D
kg
91
CATALOGO TECNICO VMC
B1
B
DN1
B1
55
490x255
87
QRDH
Prestazioni QRDH 50/25 DC
Modello
QRDH 50/25 DC
Portata aria ventilazione
m3/h
265
Portata aria integrazione
m3/h
520
Pa
100
l/24h
31
Potenza frigorifera resa compressore(2)
kW
1,7
Potenza frigorifera resa batteria idronica(2)
kW
0,54
Portata acqua funzionamento estivo
m3/h
0,35
Perdita di carico funzionamento estivo
Kpa
9,4
Potenza termica resa(3)
kW
0,86
Portata acqua funzionamento invernale
m3/h
0,35
Perdita di carico funzionamento invernale
Kpa
9,4
-
R134a
Potenza sonora Lw (involucro)
dB(A)
66,5
Potenza sonora Lw (irradiata nel canale)
dB(A)
68,2
Pressione sonora media Lp @ 1m(4)
dB(A)
52,7
Pressione sonora media Lp @ 3m(4)
dB(A)
45
Tensione di alimentazione
V
230 / 1 / 50 Hz
Corrente assorbita
A
6,1
Grado di protezione
IP
44
Pressione utile
Capacità di deumidificazione utile
(al netto del contenuto entalpico dell’aria esterna)(1)
Gas Refrigerante
(1) Temperatura aria esterna 30°C; umidità relativa 60%; temperatura ambiente 25°C; umidità relativa 50%; portata aria nominale;
(2) Temperatura ambiente 25°C; umidità relativa 60%; portata aria nominale; temperatura ingresso acqua 16°C uscita acqua 18°C;
(3) Temperatura ambiente 20°C; umidità relativa 60%; portata aria nominale; temperatura ingresso acqua 35°C uscita acqua 30°C;
(4) Lp dB(A) riportati solo a scopo comparativo.
88
CATALOGO TECNICO VMC
QRDH
Curve QRDH 50/25 DC
PRESTAZIONI AERAULICHE PORTATA TOTALE
PRESTAZIONI AERAULICHE ESPULSIONE
350
Pressione disponibile - Pa
Pressione disponibile - Pa
350
300
250
200
150
100
50
0
0
100
200
300
400
500
300
200
150
100
50
0
600
MAX
REF
MIN
250
0
50
100
EFFICIENZA TERMICA(1)
Condensa - Lt/giorno
Efficienza - %
300
350
CAPACITÀ DI DEUMIDIFICA
95
90
85
80
75
0
50
100
150
200
250
300
350
400
50
40
30
20
10
0
450
20
25
Portata aria - m /h
30
35
Temperatura aria batteria - °C
3
RESA FRIGORIFERA BATTERIA IDRONICA DI PRE(2)
RESA TERMICA BATTERIA IDRONICA DI PRE(3)
2,5
1,6
Potenza termica totale - kW
Potenza frigorifera totale - kW
250
60
100
2,0
1,5
1,0
0,5
20
22
24
26
28
30
32
34
36
38
1,4
1,2
1,0
0,8
0,6
0,4
0,2
0,0
40
10
12
14
Temperatura aria alla batteria - °C
70
60
50
40
30
20
10
0
100
200
300
Portata Acqua - Lt/h
400
18
20
22
24
26
28
30
500
RESA FRIGORIFERA COMPRESSORE IN INTEGRAZIONE(2)
Potenza frigorifera totale - kW
80
0
16
Temperatura aria alla batteria - °C
PERDITE DI CARICO/PORTATE BATTERIA IDRONICA
Perdita di carico - Pa
200
Portata aria - m /h
Portata aria - m /h
0,0
150
3
3
1,4
1,2
1,0
0,8
0,6
0,4
0,2
0,0
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
Temperatura aria alla batteria - °C
(1) Temperatura aria esterna 7°C; umidità relativa 72%; temperatura ambiente 20°C; umidità relativa 28%; portata aria esterna nominale;
(2) Temperatura ambiente 25°C; umidità relativa 60%; portata aria esterna nominale; temperatura ingresso acqua 16°C uscita acqua 18°C;
(3) Temperatura ambiente 20°C; umidità relativa 60%; portata aria nominale; temperatura ingresso acqua 35°C uscita acqua 30°C.
CATALOGO TECNICO VMC
89
QRDH
Scheda prodotto - Direttiva ErP, Regolamenti 1253/2014 - 1254/2014
a)
Marchio
-
AERAULIQA
b)
Modello
-
QRDH 50/25 DC
c)
Classe SEC
-
A
c1)
SEC climi caldi
kWh/m2.a
-9,8
c2)
SEC climi temperati
kWh/m2.a
-34,2
c3)
SEC climi freddi
kWh/m .a
-72,2
Etichetta energetica
-
Si
d)
Tipologia unità
-
Residenziale - Bidirezionale
e)
Tipo azionamento
-
Azionamento a velocità variabile
f)
Sistema di recupero calore
-
A recupero
g)
Efficienza termica
%
86
h)
Portata massima @ 100 Pa
3
m /s
0,073
i)
Potenza elettrica (alla portata massima)
W/h
130
j)
Livello potenza sonora (LWA)
dBA
62,2
k)
Portata di riferimento
m3/s
0,0544
l)
Differenza di pressione di riferimento
Pa
50
W/m /h
0,47
2
m)
Potenza assorbita specifica (SPI)
n1)
Fattore di controllo
-
0,65
n2)
Tipologia di controllo
-
Controllo ambiente locale
o1)
Trafilamento interno massimo
%
5,5
o2)
Trafilamento esterno massimo
%
5,1
q)
Segnale avvertimento filtro
-
Visualizzazione sul display dell’unità e del
controllo remoto e sul manuale di istruzioni
s)
Indirizzo Internet istruzioni di pre/disassemblaggio
-
www.aerauliqa.it
3
Dimensioni (mm) e Peso
A
B
DN3
C
DN4
bxh
Modello
90
A1
A1
50
DN2
QRDH 50/25 DC
A1
A1
Modello
B1
B
DN1
B1
55
QRDH 50/25 DC
Larghezza A
mm
1220
Mandata bxh
mm
490x255
Profondità B
mm
960
A1
mm
300
mm
400
Altezza C
mm
350
B1
Ingresso aria di ricircolo DN1
mm
200
Ingresso aria viziata DN2
mm
160
Attacchi acqua mandata/
ritorno
Ø
1/2” - 1/2”
Ingresso aria di rinnovo DN3
mm
160
Condensa
Ø
20
Espulsione aria viziata DN4
mm
160
Peso versione DC
kg
95
CATALOGO TECNICO VMC
QRDH
Specifiche QRDH 50/25 W
Modello
QRDH 50/25 W
Portata aria ventilazione
m3/h
265
Portata aria integrazione
m3/h
520
Pa
100
l/24h
51
Potenza frigorifera resa compressore(1)
kW
3,32
Potenza frigorifera resa batteria idronica(1)
kW
1,87
Portata acqua funzionamento estivo
m3/h
0,7
Perdita di carico funzionamento estivo
Kpa
17,6
Potenza termica resa(2)
kW
3,88
Portata acqua funzionamento invernale
m3/h
0,7
Perdita di carico funzionamento invernale
Kpa
17,6
Potenza sonora Lw (involucro)
dB(A)
66,5
Potenza sonora Lw (irradiata nel canale)
dB(A)
68,2
Pressione sonora media Lp @ 1m(3)
dB(A)
52,7
Pressione sonora media Lp @ 3m(3)
dB(A)
45
Tensione di alimentazione
V
230 / 1 / 50 Hz
Corrente assorbita
A
1,6
Grado di protezione
IP
44
Pressione utile
Capacità di deumidificazione utile
(al netto del contenuto entalpico dell’aria esterna)(1)
(1) Temperatura ambiente 25°C; umidità relativa 60%; portata aria nominale; temperatura ingresso acqua 7°C uscita acqua 12°C;
(2) Temperatura ambiente 20°C; umidità relativa 60%; portata aria nominale; temperatura ingresso acqua 50°C uscita acqua 40°C;
(3) Lp dB(A) riportati solo a scopo comparativo.
CATALOGO TECNICO VMC
91
QRDH
Curve QRDH 50/25 W
PRESTAZIONI AERAULICHE ESPULSIONE
PRESTAZIONI AERAULICHE PORTATA TOTALE
350
Pressione disponibile - Pa
Pressione disponibile - Pa
350
300
250
200
150
100
50
0
0
100
200
300
400
500
250
MAX
200
REF
MIN
150
100
50
0
600
MAX
REF
MIN
300
0
50
100
Portata aria - m3/h
EFFICIENZA TERMICA(1)
Condensa - Lt/giorno
Efficienza - %
95
90
85
80
50
100
150
200
250
350
300
350
400
40
30
20
10
0
450
20
25
Portata aria - m /h
30
35
Temperatura aria batteria - °C
RESA FRIGORIFERA BATTERIA IDRONICA(2)
RESA TERMICA BATTERIA IDRONICA(3)
8
6
Potenza termica totale - kW
Potenza frigorifera totale - kW
300
50
3
7
6
5
4
3
2
1
0
250
CAPACITA' DI DEUMIDIFICA
60
0
200
CAPACITÀ DI DEUMIDIFICA
100
75
150
Portata aria - m3/h
20
22
24
26
28
30
32
34
36
Temperatura aria alla batteria - °C
5
4
3
2
1
0
10
12
14
16
18
20
22
24
26
28
30
Temperatura aria alla batteria - °C
PERDITE DI CARICO/PORTATE BATTERIA IDRONICA
80
Perdita di carico - Pa
70
60
50
40
30
20
10
0
0
200
400
600
800
1000
1200
1400
1600
Portata Acqua - Lt/h
(1) Temperatura aria esterna 7°C; umidità relativa 72%; temperatura ambiente 20°C; umidità relativa 28%; portata aria esterna nominale;
(2) Temperatura ambiente 25°C; umidità relativa 60%; portata aria esterna nominale; temperatura ingresso acqua 16°C uscita acqua 18°C;
(3) Temperatura ambiente 20°C; umidità relativa 60%; portata aria nominale; temperatura ingresso acqua 35°C uscita acqua 30°C.
92
CATALOGO TECNICO VMC
QRDH
Scheda prodotto - Direttiva ErP, Regolamenti 1253/2014 - 1254/2014
a)
Marchio
-
AERAULIQA
b)
Modello
-
QRDH 50/25 W
c)
Classe SEC
-
c1)
SEC climi caldi
kWh/m .a
-9,8
c2)
SEC climi temperati
kWh/m .a
-34,2
c3)
SEC climi freddi
kWh/m .a
-72,2
Etichetta energetica
-
Si
d)
Tipologia unità
-
Residenziale - Bidirezionale
e)
Tipo azionamento
-
Azionamento a velocità variabile
f)
Sistema di recupero calore
-
A recupero
g)
Efficienza termica
%
86
h)
Portata massima @ 100 Pa
3
m /s
0,073
i)
Potenza elettrica (alla portata massima)
W/h
130
j)
Livello potenza sonora (LWA)
dBA
62,2
k)
Portata di riferimento
m /s
0,0544
l)
Differenza di pressione di riferimento
Pa
50
W/m /h
0,47
A
2
2
2
3
m)
Potenza assorbita specifica (SPI)
n1)
Fattore di controllo
-
0,65
n2)
Tipologia di controllo
-
Controllo ambiente locale
o1)
Trafilamento interno massimo
%
5,5
o2)
Trafilamento esterno massimo
%
5,1
q)
Segnale avvertimento filtro
-
Visualizzazione sul display dell’unità e del
controllo remoto e sul manuale di istruzioni
s)
Indirizzo Internet istruzioni di pre/disassemblaggio
-
www.aerauliqa.it
3
Dimensioni (mm) e Peso
A
50
B
DN3
C
DN4
bxh
Modello
A1
A1
DN2
QRDH 50/25 W
A1
A1
Modello
QRDH 50/25 W
Larghezza A
mm
1220
Mandata bxh
mm
490x255
Profondità B
mm
960
A1
mm
300
Altezza C
mm
350
B1
mm
400
Ingresso aria di ricircolo DN1
mm
200
Ingresso aria viziata DN2
mm
160
Attacchi acqua mandata/
ritorno
Ø
1/2” - 1/2”
Ingresso aria di rinnovo DN3
mm
160
Condensa
Ø
20
Espulsione aria viziata DN4
mm
160
Peso versione W
kg
78
CATALOGO TECNICO VMC
B1
B
DN1
B1
55
93
