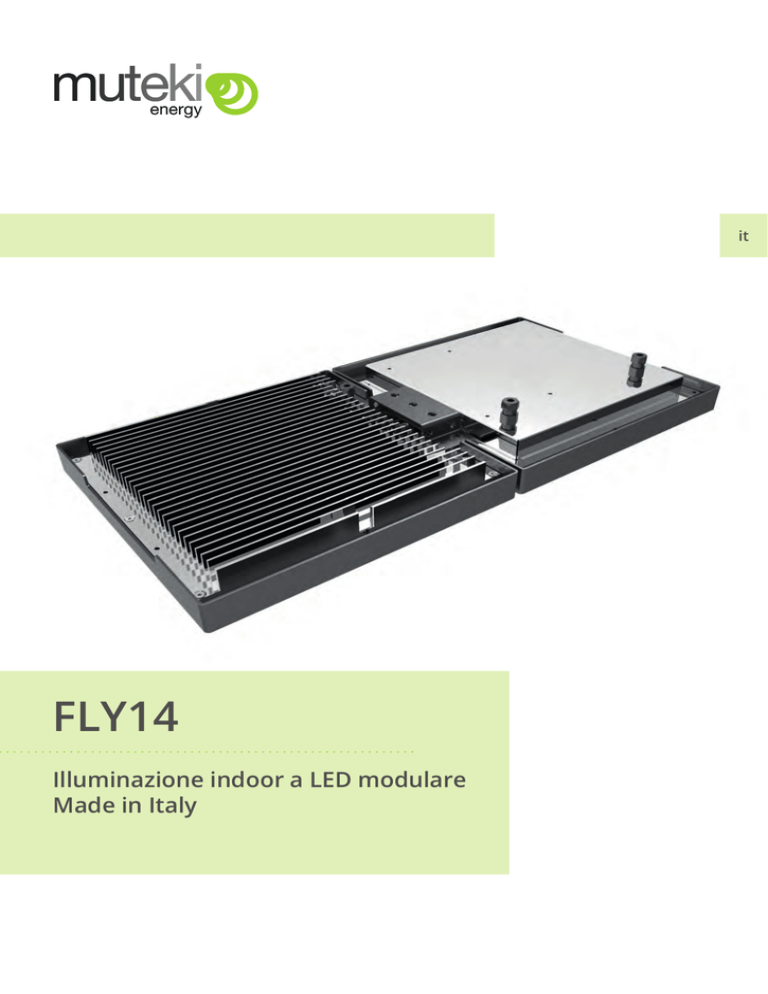

FLY14
Illuminazione indoor a LED modulare
Made in Italy
FLY14
muteki
energy
FLY14 è un apparecchio a LED per l’illuminazione di aree produttive, magazzini e grandi spazi pubblici, come aeroporti e
palazzetti dello sport.
Nasce dal concetto di modularità non più legato alle strisce di LED, ma a singoli sistemi funzionali.
Il modulo che contiene l’alimentatore, infatti, si abbina a uno o più moduli luminosi, lasciando libertà di composizione (lineare, a
L, ecc). Ogni singolo modulo è composto da un’unica cornice esterna di base quadrangolare, che funge da supporto per il
circuito/dissipatore e il vetro.
Il profilo, di ridotte dimensioni, limita lo spreco di materiale e rende visibili superiormente il dissipatore, inferiormente il vetro
sporgente di poco dal bordo.
ll modulo alimentatore può essere arricchito, sulla superficie inferiore, da pannelli luminosi a LED con funzione di luce di
emergenza o con contenuto informativo personalizzabile.
Ogni singolo LED è accoppiato ad un’ottica progettata per garantire ottima uniformità sul piano da illuminare.
Un gioco di geometrie e di cromie, unito alla bellezza della luce, garantisce libertà compositiva e di colore. È possibile, infatti,
abbinare diversi colori per la cornice esterna, il dissipatore e la cornice sporgente del vetro.
FLY14 è un prodotto progettato e realizzato interamente in Italia.
Muteki energy Piazza Manifattura, 1 - 38068 Rovereto TN - tel +39 0464 443383 - fax +39 0464 443420 - [email protected] - www.mutekienergy.com
muteki
FLY14
energy
Blindosbarra
Sospensione
A soffitto
Incasso
Muteki energy Piazza Manifattura, 1 - 38068 Rovereto TN - tel +39 0464 443383 - fax +39 0464 443420 - [email protected] - www.mutekienergy.com
FLY14
muteki
energy
Muteki energy Piazza Manifattura, 1 - 38068 Rovereto TN - tel +39 0464 443383 - fax +39 0464 443420 - [email protected] - www.mutekienergy.com
muteki
FLY14
energy
APPLICAZIONE
Illuminazione di capannoni, magazzini, hangar, produzione, depositi, aeroporti, officine, autorimesse, carrozzerie, garage,
palazzetti coperti, palazzetti del ghiaccio, velodromi, palazzetti dello sport, campi di atletica.
CARATTERISTICHE MECCANICHE
Raffreddamento: sistema di dissipazione dimensionato per garantire ottime prestazioni/rendimento e
vita utile superiore alle 80.000 h
Grado protezione meccanica: IK 08 (IEC EN62262)
Grado protezione: IP 65
Temperatura di esercizio: da -30°C a +55°C
Corpo faro: Alluminio
Schermo anteriore: Vetro temperato spessore 4mm con
guarnizione in espanso
Peso: < 7 kg
Installazione: blindosbarra, sistema a sospensione, a soffitto
o incasso
Protezione all’umidità: valvola anticondensa
SISTEMA LED + OTTICHE
Numero Fonti Luminose
40
48
56
Temperatura di coloreNatural white 4000° K ± 5% / Pure white 5000° K ± 5%
Flusso luminoso apparecchio (lm) 7990/8674 9586/10.400 Consumo elettrico per led Flusso luminoso per led
1
1184/12.140
1,8 W
235 lm / 600 mA @4000° K | 255 lm/ 600mA @5000° K
Flusso luminoso dimmerabile
Efficienza ottica
da 20 a 100%
0,85
CRI
> 80
Angolo di emissione
140°
1
90 V ac - 264 V ac
Tensione
CARATTERISTICHE ELETTRICHE
Potenza assorbita sorgente
72W
86W
101W
Potenza assorbita totale
79W
95W
111W
Rendimento alimentatore
Frequenza di rete
Classe di isolamento 91%
50-60 Hz
I, II , SELV* (IEC EN60598)
*disponibile per moduli a potenze fino a 50 W
Muteki energy Piazza Manifattura, 1 - 38068 Rovereto TN - tel +39 0464 443383 - fax +39 0464 443420 - [email protected] - www.mutekienergy.com
muteki
FLY14
energy
DIAGRAMMA POLARE
Rapporto di prova 25/2012/PH
Laboratorio di Fotometrica
Dip. Di Ingegneria Industriale
Università degli Studi di Padova
627
CERTIFICAZIONI DI PRODOTTO
309
Marchiatura CE
Apparecchio conforme alle direttive RoHS
Ecodesign; Armatura riciclabile al 90%
FINITURA
grigio luce - RAL 7035
grigio nerastro - RAL 7021
38,5
81
RISPARMIO ENERGETICO
Modello
N° Led
Wtot
Lampada
di rif. SAP
Consumo reale SAP
Risparmio
di energia
Risparmio di energia annuo (4.380 ore/anno)
Risparmio
emissioniCO2
FLY1440
40
79 125W 150W 71W 311kWh/anno 215 kg/anno
FLY1448
48
95 150W 180W 85W
372kWh/anno
257 Kg/anno
FLY1456
56
111 250W
280W
169W
740kWh/anno
511 Kg/anno
La tabella si riferisce alla versione FLY14 da un modulo. Le versioni con più moduli possono arrivare a sostituire lampade SAP più
potenti fino a oltre 400W
Muteki energy Piazza Manifattura, 1 - 38068 Rovereto TN - tel +39 0464 443383 - fax +39 0464 443420 - [email protected] - www.mutekienergy.com
muteki
FLY14
energy
Partner: Osram
Muteki, per rispondere al meglio alla crescente domanda di
efficienza energetica e sostenibilità, offre un prodotto non solo
dotato di elevate performance grazie alle ottiche custom, ma
anche di un’alta qualità data dalla scelta di ciascun componente.
In particolare sia i led ad altissima efficienza che gli alimentatori
di nuova generazione concepiti per la gestione della luce sono
OSRAM.
La durata media* dei led Oslon Square è maggiore di 80.000 h
(L70 pari a 82.452 ore)**.
Grazie all’alimentatore della famiglia OPTOTRONIC® di OSRAM,
Muteki fornisce prodotti che gestiscono il flusso
luminoso in tre modalità differenti.
Gli alimentatori OSRAM modello OT3DIM hanno un ECG
lifetime di 85.000 ore ( a tcpoint = 80°C and 10% failure rate)***.
LED Osram
•
•
•
•
•
Lunga vita utile che riduce drasticamente i costi di
manutenzione.
Resistenza meccanica.
Stabilità termica.
Illuminazione uniforme.
Luce direzionale che abbinata alle ottiche Muteki rende
i corpi illuminanti “dark sky friendly “eliminando la luce
diffusa e dispersa.
- comunicazione digitale
Con sistemi di telecontrollo bidirezionale come POWERLINE,
GSM, ZIGBEE via interfaccia DALI.
-Steps / Half-night switch con controllo a due livelli
Tramite una linea dedicata che consente, in una fascia oraria
prestabilita, di diminuire la luce da un valore massimo (100%)
a un livello basso (es. 60%).
6500°K
4700°K 3300°K 2700°K
Il led, proprio per sua natura, può avere una qualunque
temperatura colore, da una luce bianca fredda come ad
esempio 6500°K fino a una luce calda simile alle luci al sodio
tradizionali di 2700°K.
- Dimming automatico variabile con
l’illuminazione solare
Tramite un orologio astronomico integrato nell’alimentatore
stesso.
* In base allo standard IES TM-21-11 Long Term Projection of Lumen Maintenance
** Test Documentation OSRAM No. 130011W4-13th June 2013
*** Datasheet OT3DIM
Copyright OSRAM
