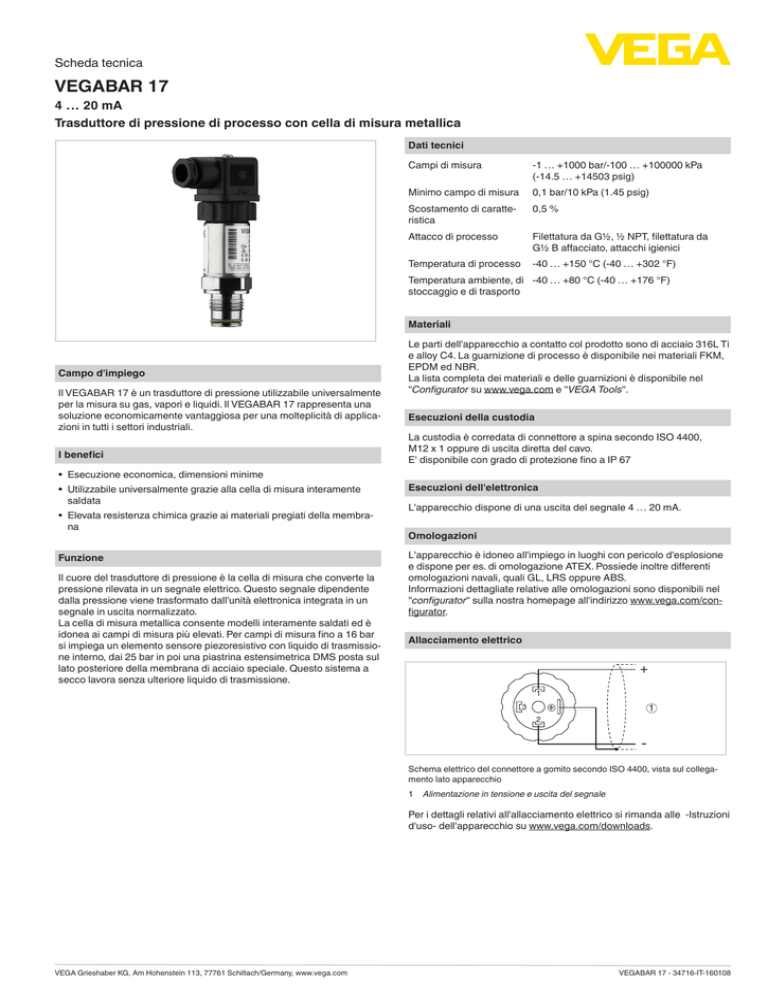

Scheda tecnica
VEGABAR 17
4 … 20 mA
Trasduttore di pressione di processo con cella di misura metallica
Dati tecnici
Campi di misura
-1 … +1000 bar/-100 … +100000 kPa
(-14.5 … +14503 psig)
Minimo campo di misura
0,1 bar/10 kPa (1.45 psig)
Scostamento di caratteristica
0,5 %
Attacco di processo
Filettatura da G½, ½ NPT, filettatura da
G½ B affacciato, attacchi igienici
Temperatura di processo
-40 … +150 °C (-40 … +302 °F)
Temperatura ambiente, di -40 … +80 °C (-40 … +176 °F)
stoccaggio e di trasporto
Materiali
Campo d'impiego
Il VEGABAR 17 è un trasduttore di pressione utilizzabile universalmente
per la misura su gas, vapori e liquidi. Il VEGABAR 17 rappresenta una
soluzione economicamente vantaggiosa per una molteplicità di applicazioni in tutti i settori industriali.
I benefici
• Esecuzione economica, dimensioni minime
• Utilizzabile universalmente grazie alla cella di misura interamente
saldata
• Elevata resistenza chimica grazie ai materiali pregiati della membrana
Funzione
Il cuore del trasduttore di pressione è la cella di misura che converte la
pressione rilevata in un segnale elettrico. Questo segnale dipendente
dalla pressione viene trasformato dall'unità elettronica integrata in un
segnale in uscita normalizzato.
La cella di misura metallica consente modelli interamente saldati ed è
idonea ai campi di misura più elevati. Per campi di misura fino a 16 bar
si impiega un elemento sensore piezoresistivo con liquido di trasmissione interno, dai 25 bar in poi una piastrina estensimetrica DMS posta sul
lato posteriore della membrana di acciaio speciale. Questo sistema a
secco lavora senza ulteriore liquido di trasmissione.
Le parti dell'apparecchio a contatto col prodotto sono di acciaio 316L Ti
e alloy C4. La guarnizione di processo è disponibile nei materiali FKM,
EPDM ed NBR.
La lista completa dei materiali e delle guarnizioni è disponibile nel
"Configurator su www.vega.com e "VEGA Tools".
Esecuzioni della custodia
La custodia è corredata di connettore a spina secondo ISO 4400,
M12 x 1 oppure di uscita diretta del cavo.
E' disponibile con grado di protezione fino a IP 67
Esecuzioni dell'elettronica
L'apparecchio dispone di una uscita del segnale 4 … 20 mA.
Omologazioni
L'apparecchio è idoneo all'impiego in luoghi con pericolo d'esplosione
e dispone per es. di omologazione ATEX. Possiede inoltre differenti
omologazioni navali, quali GL, LRS oppure ABS.
Informazioni dettagliate relative alle omologazioni sono disponibili nel
"configurator" sulla nostra homepage all'indirizzo www.vega.com/configurator.
Allacciamento elettrico
+
1
3
1
2
Schema elettrico del connettore a gomito secondo ISO 4400, vista sul collegamento lato apparecchio
1 Alimentazione in tensione e uscita del segnale
Per i dettagli relativi all'allacciamento elettrico si rimanda alle -Istruzioni
d'uso- dell'apparecchio su www.vega.com/downloads.
VEGA Grieshaber KG, Am Hohenstein 113, 77761 Schiltach/Germany, www.vega.com
VEGABAR 17 - 34716-IT-160108
Scheda tecnica
Dimensioni
2
65 mm
(2.56")
~126 mm (4.96")
~126 mm (4.96")
SW 41 mm
(1.61")
G1 B
20,5 mm
(0.81")
1
20,5 mm
(0.81")
SW 41 mm
(1.61")
G1 B
28 mm
(1.10")
~135 mm (5.32")
ø 27mm
(1.06")
m
m ")
61 0
ø 2.4
(
12 mm
(0.47")
max. 90 mm
(3.54")
SW 27 mm
(1.06")
G½ B
3
Dimensioni VEGABAR 17
1 Esecuzione con filettatura G1 B, asettica con connettore a gomito DIN 43650
2 Esecuzione con filettatura G1 B, affacciata con collegamento a spina M 12 x 1
3 Esecuzione con filettatura G½ B, affacciata con custodia con morsetti a vite
Informazione
Su www.vega.com sono disponibili ulteriori informazioni sulla gamma di
prodotti VEGA.
Nella sezione Downloads, all'indirizzo www.vega.com/downloads sono
disponibili istruzioni d'uso, descrizioni degli apparecchi, opuscoli di
settore, documenti di omologazione, disegni degli apparecchi e altro
ancora.
Scelta dell'apparecchio
Il "Finder" su www.vega.com/finder e "VEGA Tools" consente di scegliere il principio di misura adeguato per la specifica applicazione.
Informazioni dettagliate sulle esecuzioni dell'apparecchio sono disponibili sul "Configurator" su www.vega.com/configurator e "VEGA Tools".
