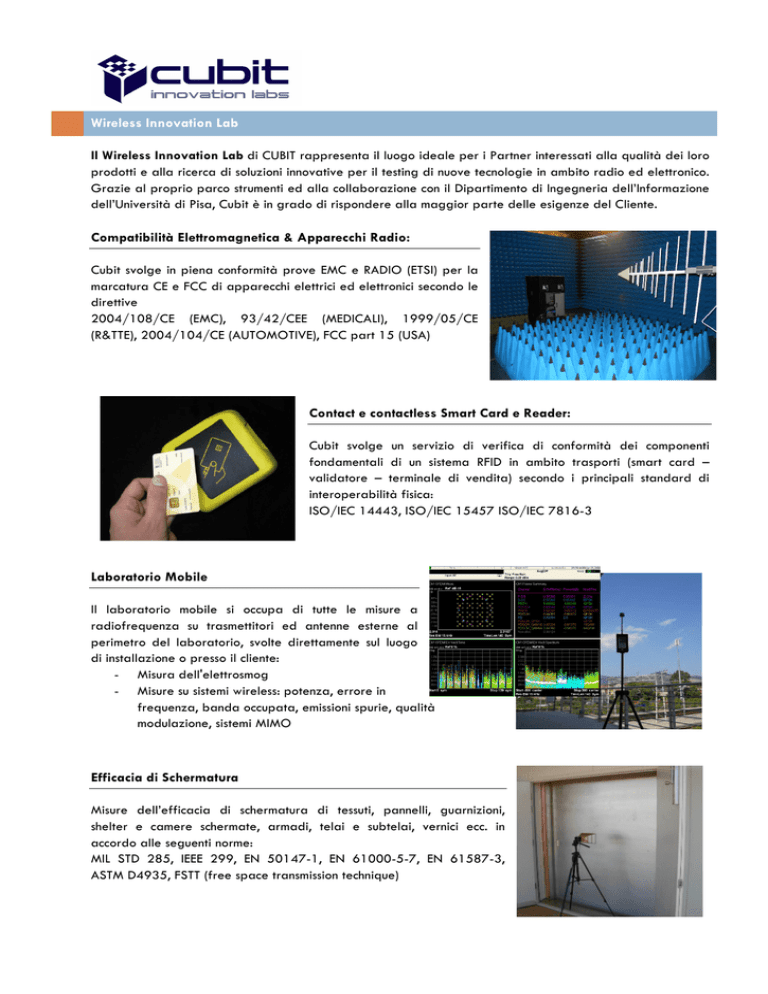

Wireless Innovation Lab
Il Wireless Innovation Lab di CUBIT rappresenta il luogo ideale per i Partner interessati alla qualità dei loro
prodotti e alla ricerca di soluzioni innovative per il testing di nuove tecnologie in ambito radio ed elettronico.
Grazie al proprio parco strumenti ed alla collaborazione con il Dipartimento di Ingegneria dell’Informazione
dell’Università di Pisa, Cubit è in grado di rispondere alla maggior parte delle esigenze del Cliente.
Compatibilità Elettromagnetica & Apparecchi Radio:
Cubit svolge in piena conformità prove EMC e RADIO (ETSI) per la
marcatura CE e FCC di apparecchi elettrici ed elettronici secondo le
direttive
2004/108/CE (EMC), 93/42/CEE (MEDICALI), 1999/05/CE
(R&TTE), 2004/104/CE (AUTOMOTIVE), FCC part 15 (USA)
Contact e contactless Smart Card e Reader:
Cubit svolge un servizio di verifica di conformità dei componenti
fondamentali di un sistema RFID in ambito trasporti (smart card –
validatore – terminale di vendita) secondo i principali standard di
interoperabilità fisica:
ISO/IEC 14443, ISO/IEC 15457 ISO/IEC 7816-3
Laboratorio Mobile
Il laboratorio mobile si occupa di tutte le misure a
radiofrequenza su trasmettitori ed antenne esterne al
perimetro del laboratorio, svolte direttamente sul luogo
di installazione o presso il cliente:
- Misura dell'elettrosmog
- Misure su sistemi wireless: potenza, errore in
frequenza, banda occupata, emissioni spurie, qualità
modulazione, sistemi MIMO
Efficacia di Schermatura
Misure dell’efficacia di schermatura di tessuti, pannelli, guarnizioni,
shelter e camere schermate, armadi, telai e subtelai, vernici ecc. in
accordo alle seguenti norme:
MIL STD 285, IEEE 299, EN 50147-1, EN 61000-5-7, EN 61587-3,
ASTM D4935, FSTT (free space transmission technique)
Wireless Innovation Lab
Strumentazione
CAMERA SEMIANECOICA
Siepel 10x8x8 m. Completa di Tavola rotante di 2 m. a filo pavimento (Portata
1000kg/m2) e mast di antenna automatico. Rivestimento: ferrite e materiale
anecoico fino a 18 GHz. Materiale anecoico mobile per prove di immunita irradiata
e la copertura dell'intero pavimento. Pannello tecnico, di apertura 40 x 60 cm per
misure di efficacia di schermatura.
RICEVITORE EMI
Agilent MXE 9038A - Frequenza: 20 Hz to 8.4GHz, conforme CISPR 16-1-1: 2010
e
MIL-STD-461F
ANTENNE
Antenne a loop passivo per misure RS101 e RE101 MIL462 30Hz-100kHz e loop
attivo 10kHz–30 MHz
Antenne a stilo attiva e passiva 1kHz-30 MHz,
Antenne Electro-Metrics per misure nella gamma 30MHz-18GHz (biconiche, Log,
horn)
LISN e CDN:
CDN M1, M2, M3 16A, LISN Trifase 32A e monofase 16A conformi CISPR 16-1-2
AMPLIFICATORI RF
Da 10kHz ad 1GHz con potenza fino a 200W, preamp LNA 1Ghz – 18 Ghz,
13dBm, 23dB, NF3.5dB
SONDE
Tensione/corrente 9 kHz – 30 MHz; Corrente CE01 MIL462 30Hz–10kHz.
Absorbing Clamp per EN 55014. Set di Sniffer di campo vicino, elettrico e
magnetico, 100 kHz – 1 GHz, Clamp capacitiva per 61000-4-4
GENERATORI
EM Test UCS 500 per immuntà ai fenomeni transitori Surge, Burst, buchi di tensione.
EM test dito per test ESD fino a 15Kv
Generatore RF analogico Agilent MXG N5183A 100kHz-20GHz con possibilità di
modulazione AM,FM,PM
Generatore Arbitrario Agilent 33520B 2canali 30MHz, 16 bit, 1MSample
Generatore e analizzatore di protocollo RFID conforme alla 14443
ANALIZZATORE DI SPETTRO E SEGNALE
Agilent MXA N9020A, 10Hz - 26.5GHz; Banda istantanea: 25 MHz; upgrade fino
a 160 MHz
Real-time spectrum and signal analyzer
OSCILLOSCOPI
Agilent DSO91204A 12 GHz, 4 canali, 40 GSa/s per canale, software per
analisi jitter, diagramma ad occhio, trigger evoluti.
LeCroy WS24Xs-A, 200MHz, 4 canal, 2.5GS/s.
VECTOR NETWORK ANALYZER
Agilent PNA N5230C 10MHz-50GHz, 2 canali, 110dB di range dinamico.
SW DI ANALISI
Agilent VSA 89601B – per la demodulazione e l’analisi real time di segnali RF
(LTE, UMTS, WiFi, general purpose)
Matlab e LABview per l’analisi e l’automazione
CUBIT Scarl - Via Giuntini, 13 | 56021 Cascina (PI) | c/o Polo Tecnologico di Navacchio
Tel 050 754372 | Fax 050 754373 | Web www.cubitab.com |Mail [email protected]
Wireless Innovation Lab
Normative
EMC EN 50498 Norma di famiglia di prodotto per le apparecchiature elettroniche destinate all'installazione post vendita su
veicoli
EN 55011 Apparecchi industriali, scientifici e medicali (ISM) - Caratteristiche di radiodisturbo – Limiti e metodi di misura
EN 55012 Veicoli, imbarcazioni e motori a combustione interna – Caratteristiche di radiodisturbo - Limiti e metodi di misura
per la protezione dei ricevitori non montati a bordo
EN 55014-­‐1 Prescrizioni per gli elettrodomestici, gli utensili elettrici e gli apparecchi similari Parte 1: Emissione
EN 55022 Apparecchi per la tecnologia dell'informazione - Caratteristiche di radiodisturbo - Limiti e metodi di misura
EN 55024 Apparecchiature per la tecnologia dell'informazione – Caratteristiche di immunità - Limiti e metodi di misura
EN 55025 Caratteristiche di radiodisturbo per la protezione di ricevitori usati a bordo di veicoli ed imbarcazioni e su altri
dispositivi – Limiti e metodi di misura
EN 60601-­‐1-­‐ Apparecchi elettromedicali Parte 1: Prescrizioni generali per la sicurezza fondamentale e prestazioni essenziali 2 Norma collaterale: Compatibilità elettromagnetica - Prescrizioni e prove
EN 61000-­‐3-­‐ Limiti per le emissioni di corrente armonica (apparecchiature con corrente di ingresso <= 16 A
2 EN 61000-­‐3-­‐ Limitazione del flicker in sistemi di alimentazione in bassa tensione per apparecchiature con corrente nominale
3 <= 16 A per fase e non soggette ad allacciamento su condizione.
EN 61000-­‐4-­‐ Compatibilità elettromagnetica (EMC) Parte 4-2: Tecniche di prova e di misura - Prove di immunità a scariche di
2 elettricità statica
EN 61000-­‐4-­‐ Compatibilità elettromagnetica (EMC)Parte 4-3: Tecniche di prova e di misura – Prova d'immunità ai campi
3 elettromagnetici a radiofrequenza irradiati
EN 61000-­‐4-­‐ Prova di immunità a transitori/treni elettrici veloci
4 EN 61000-­‐4-­‐ Prova di immunità ad impulso
5 EN 61000-­‐4-­‐ Immunità ai disturbi condotti, indotti da campi a radiofrequenza
6 EN 61000-­‐4-­‐ Prova di immunità a campi magnetici a frequenza di rete
8 EN 61000-­‐4-­‐ Prove di immunità a buchi di tensione, brevi interruzioni e variazioni di tensione
11 ETSI EN Electromagnetic Compatibility (EMC) standard for radio equipment and services
301489 ANSI C63.4 Methods of Measurement of Radio-Noise Emissions From Low-Voltage Electrical and Electronic Equipment in the
Range of 9 kHz to 40 GHz
RADIO ETSI EN Short Range Devices (SRD); Radio equipment to be used in the 25 MHz to 1 000 MHz frequency range with
300220 power levels ranging up to 500 mW
ETSI EN Wideband transmission systems; Data transmission equipment operating in the 2,4 GHz ISM band and using
300328 wide band modulation techniques
ETSI EN Short Range Devices (SRD); Test methods for radio equipment in the frequency range 9 kHz to 25 MHz and
300330 inductive loop systems in the frequency range 9 kHz to 30 MHz
ETSI EN Short range devices (SRD); Radio equipment to be used in the 1 GHz to 40 GHz frequency range
300440 ETSI EN Broadband Radio Access Networks (BRAN); 5 GHz high performance RLAN
301893 ETSI EN Radio Frequency Identification Equipment operating in band 865 MHz to 868 MHz with power levels up to 2W
302208 ETSI EN Short Range Devices (SRD); Close Range Inductive Data Communication equipment operating at 13,56 MHz
302291 SMART CARD ISO/IEC Identification cards — Contactless integrated circuit cards — Proximity cards
14443 ISO/IEC Identification cards — Thin flexible cards
15457 ISO/IEC Identification cards — Integrated circuit cards — Cards with contacts
