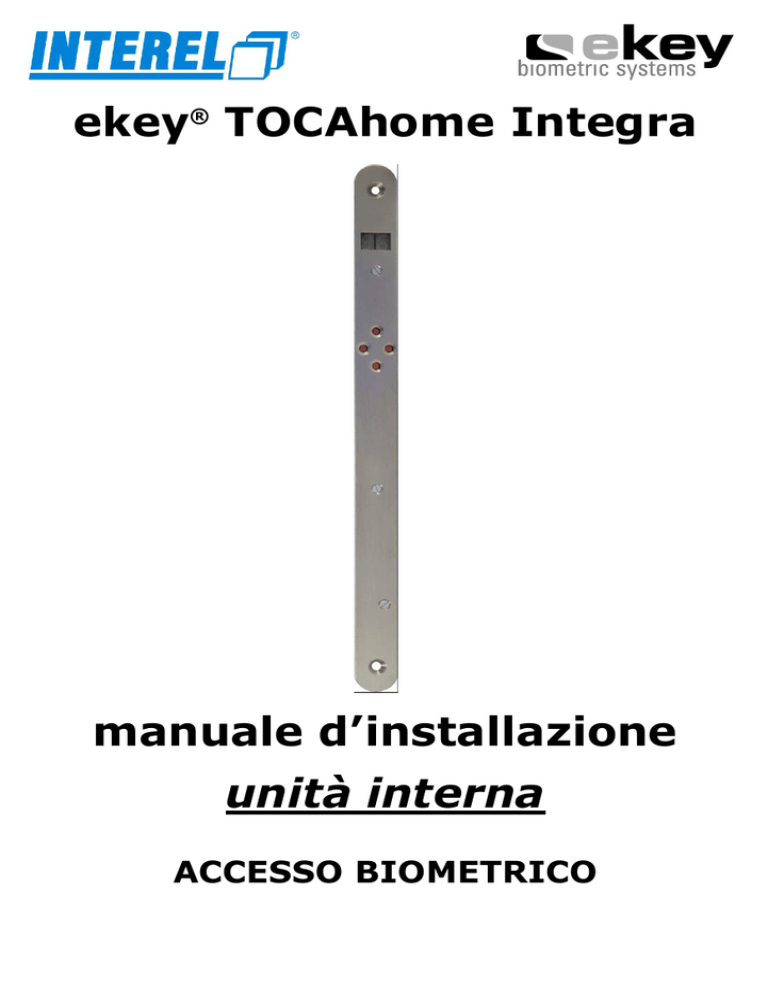

ekey® TOCAhome Integra
manuale d’
installazione
unità interna
ACCESSO BIOMETRICO
INDICE
1.
2.
3.
4.
5.
6.
7.
DATI TECNICI
MISURE
INSTALLAZIONE
SAGOMA DI FRESATURA
SCHEMA DI CABLAGGIO
ESEMPIO DI CABLAGGIO
NOTE
3
4
5
6
7
8
9
-2-
1. DATI TECNICI
Dati tecnici:
Misure:
Pannello frontale in lamiera di acciaio inossidabile disponibile con
sagomatura arrotondata o rettangolare in tre larghezze: 18mm, 20mm e
24mm.
Lunghezza: 272mm
Profondità: 29mm
Dati elettrici:
Tensione di alimentazione: 8V…24VAC oppure 8V…30VDC.
Potenza assorbita: ca. 2W (a vuoto).
Portata massima contatto relè di uscita: 30VDC 2A.
Uscita per collegamento serratura motorizzata: in base alla tensione di
alimentazione 8V…24VAC o 8…30VDC con una portata massima di 2A.
Dati ambientali:
Temperatura: -25°C … +85°C
Grado di protezione: IP41 (a prodotto montato)
-3-
2. MISURE
-4-
3. INSTALLAZIONE
Per poter installare l’
unità interna TOCAhome Integra bisogna:
1 Scanso e fori:
Eseguire uno scanso sagomato e dimensionato secondo lo schema di
Pag.6.
Eseguire i fori per il passaggio dei cavi tenendo conto della dimensione dei
connettori.
2 Posatura dei cavi:
Installare i cavi lasciando un’
asola di ~50mm nello scanso in modo tale
che, in fase di montaggio dell’
unità interna, si renda agevole la loro
connessione.
3 Collegamenti elettrici
Eseguire i collegamenti elettrici secondo schemi di pag.7 e 8.
3.1 Collegamento dell’
alimentazione
L’
unità interna si alimenta collegando due degli otto fili del cavo
principale:
A.Nel caso in cui l’
alimentazione da applicare all’
unità interna è in
corrente alternata (AC)non ci sono indicazioni sulla polarità e basta
collegare i due fili bianco e marrone.
B.Nel caso in cui l’
alimentazione da applicare all’
unità interna è in
corrente continua (DC), collegare il filo bianco con il polo positivo (+)
e il filo marrone con il polo negativo (-).
L’
alimentazione della serratura motorizzata viene erogata direttamente
dal connettore X6.
L’
utilizzo di alimentatori non conformi ai prodotti Interel
potrebbero far decadere la garanzia.
3.2 Collegamento della serratura motorizzata
Per il collegamento di una serratura motorizzata si utilizza il connettore
a 3 poli X6.
Collegare l’
uscita + con il corrispondente ingresso + della serratura,
stessa cosa per il contatto –e per l’
impulso di apertura/chiusura.
IMPULSO
ALIMENTAZIONE SERRATURA –
ALIMENTAZIONE SERRATURA +
-5-
4. SAGOMA DI FRESATURA
-6-
5. SCHEMA DI CABLAGGIO
Collegamenti:
Connettore X3: Collegamento con unità esterna.
Jumper 1: jumper per selezionare la modalità di
funzionamento del relè di uscita(contatto normalmente
aperto o normalmente chiuso)
Normalmente
aperto
Normalmente
chiuso
Connettore X6: Uscita per collegamento serratura
motorizzata:
Morsetto Nr.
3
2
1
Funzione
1
Alimentazione serratura +
2
Alimentazione serratura -
3
Impulso per apertura
Attenzione! La tensione di uscita per
la serratura motorizzata è uguale alla
tensione di alimentazione applicata
all’
unità interna.
Connettore X1: Cavo principale
Nr.
Pin
1
2
Colore filo
Blu
Funzione
ingresso contatto -
Marrone
Alimentazione DC - o AC
3
Grigio
Ingresso contatto +
4
Bianco
Alimentazione DC + o AC
5
Giallo
Comunicazione BUS RS485 A
6
Rosa
Uscita contatto relè COM
7
Verde
Comunicazione BUS RS485 B
8
Rosso
Uscita contatto relè n.a./n.c.
-7-
6. ESEMPIO DI CABLAGGIO
Esempio di cablaggio:
In questo esempio si mostrano le possibilità di cablaggio del prodotto:
ATTENZIONE:
L’
intervento sull’
unità interna ed il collegamento elettrico devono essere
eseguiti esclusivamente da personale competente.
-8-
