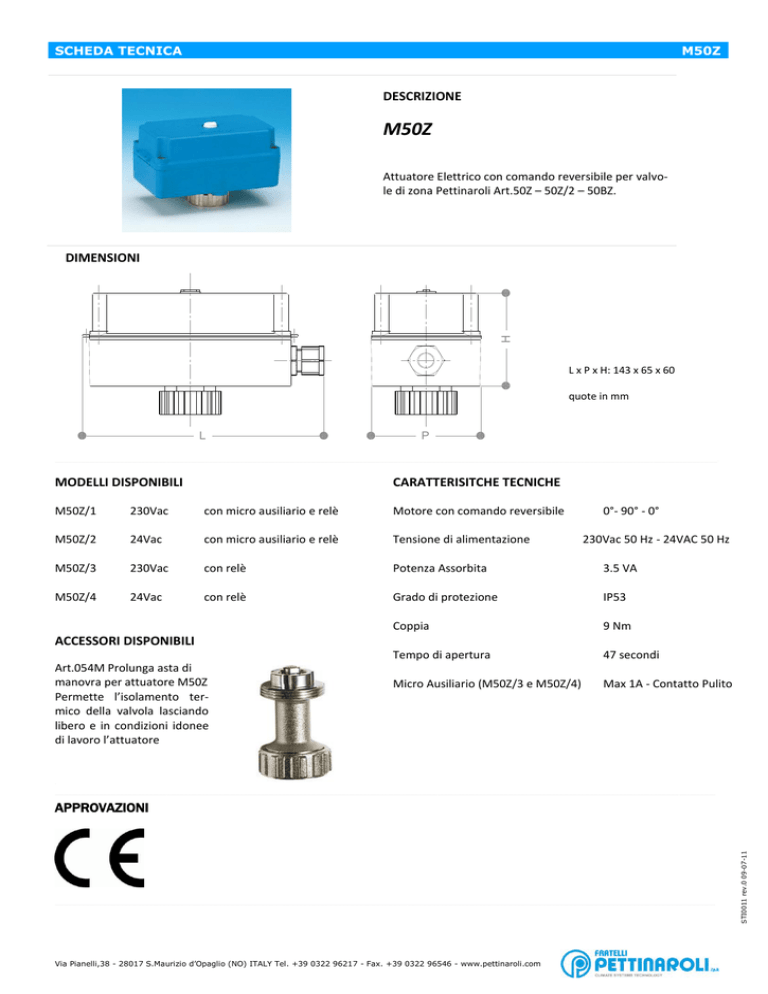

SCHEDA TECNICA
M50Z
DESCRIZIONE
M50Z
Attuatore Elettrico con comando reversibile per valvole di zona Pettinaroli Art.50Z – 50Z/2 – 50BZ.
H
DIMENSIONI
L x P x H: 143 x 65 x 60
quote in mm
L
P
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________-
MODELLI DISPONIBILI
CARATTERISITCHE TECNICHE
M50Z/1
230Vac
con micro ausiliario e relè
Motore con comando reversibile
0°- 90° - 0°
M50Z/2
24Vac
con micro ausiliario e relè
Tensione di alimentazione
M50Z/3
230Vac
con relè
Potenza Assorbita
3.5 VA
M50Z/4
24Vac
con relè
Grado di protezione
IP53
Coppia
9 Nm
Tempo di apertura
47 secondi
Micro Ausiliario (M50Z/3 e M50Z/4)
Max 1A - Contatto Pulito
230Vac 50 Hz - 24VAC 50 Hz
ACCESSORI DISPONIBILI
Art.054M Prolunga asta di
manovra per attuatore M50Z
Permette l’isolamento termico della valvola lasciando
libero e in condizioni idonee
di lavoro l’attuatore
_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Via Pianelli,38 - 28017 S.Maurizio d’Opaglio (NO) ITALY Tel. +39 0322 96217 - Fax. +39 0322 96546 - www.pettinaroli.com
STI0011 rev.0 09-07-11
APPROVAZIONI
SCHEDA TECNICA
M50Z
SCHEMI DI COLLEGAMENTO
Versioni M50Z/1 e M50Z/2
Versioni M50Z/3 e M50Z/4
Alimentazione
al motore
1
2
3
Alimentazione
al motore
4
5
1
C NO NC
2
3
4
5
N
N
F
F
TA
F
TA
F
R
V.Aperta ON
V.Aperta ON
R
V.Chiusa OFF
V.Chiusa OFF
Alimentazione
Teleruttore
Alimentazione
circolatore
F
N
Alimentazione
circolatore
F
F
N
N
schema n°2
schema n°1
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________-
LEGENDA
MORSETTIERA
N = neutro
F = Fase
T.A. = Termostato Ambiente
R = Relè -Teleruttore
1 = Neutro
2 = Fase
3 = Contatto dal Termostato Ambiente
4 = Morsetto in tensione con Valvola Aperta
5 = Morsetto in tensione con Valvola Chiusa
6 = Terra
C = Comune
N.O. = Contatto Normalmente Aperto – Rappresentato in condizioni
di valvola aperta
N.C. = Contatto Normalmente Chiuso
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________-
Installazione Classica
Installazione con prolunga 054M
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________-
L’attuatore M50Z provvisto di microinterruttore ausiliario di fine corsa (modelli /1 e /2) permette di gestire il circolatore (e/o l’eventuale
apparecchio esterno) in modo del tutto indipendente rispetto alla tensione di alimentazione dell’attuatore stesso. Si potrebbe così pensare
di evitare un Relè/Teleruttore esterno che viene comunque consigliato (vedasi schema n°1)
Qualora si utilizzi l’attuatore M50Z sprovvisto di microinterruttore ausiliario di fine corsa (modelli /3 e /4) si consiglia vivamente
l’installazione di un Relè/Teleruttore esterno (come indicato nello schema n°2) per rendere comunque indipendente il circolatore
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________-
Via Pianelli,38 - 28017 S.Maurizio d’Opaglio (NO) ITALY Tel. +39 0322 96217 - Fax. +39 0322 96546 - www.pettinaroli.com
STI0011 rev.0 09-07-11
