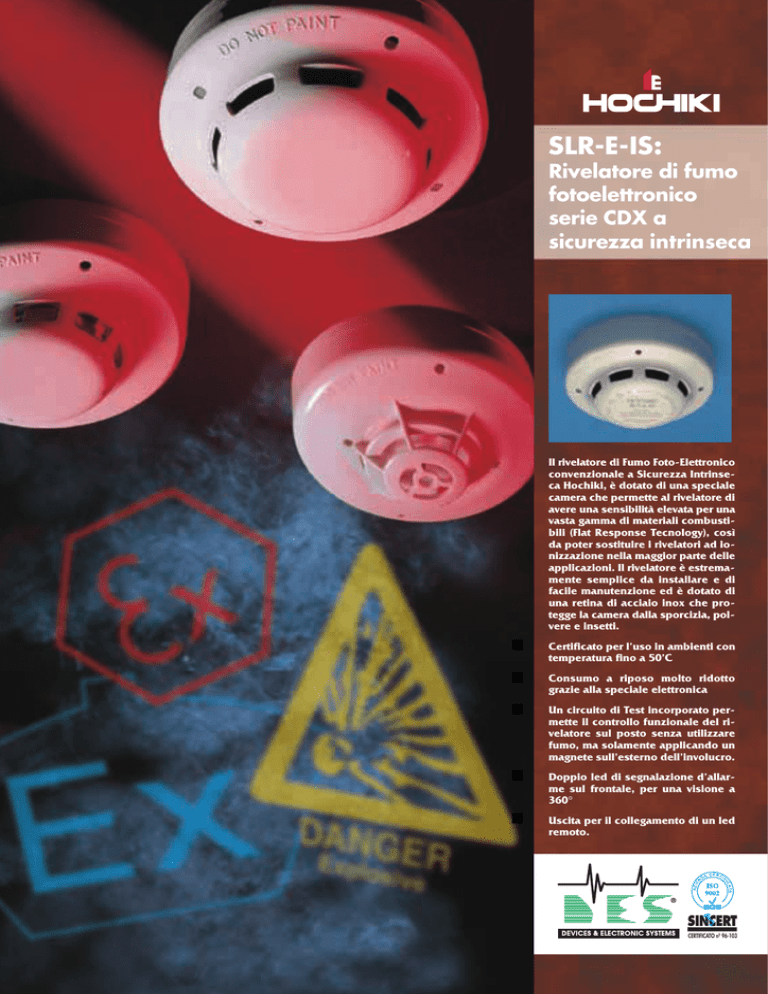

serie SLR-E-IS

SLR-E-IS:
Rivelatore di fumo
fotoelettronico
serie CDX a
sicurezza intrinseca
Il rivelatore di Fumo Foto-Elettronico
convenzionale a Sicurezza Intrinseca Hochiki, è dotato di una speciale
camera che permette al rivelatore di
avere una sensibilità elevata per una
vasta gamma di materiali combustibili (Flat Response Tecnology), così
da poter sostituire i rivelatori ad ionizzazione nella maggior parte delle
applicazioni. Il rivelatore è estremamente semplice da installare e di
facile manutenzione ed è dotato di
una retina di acciaio inox che protegge la camera dalla sporcizia, polvere e insetti.
Certificato per l’uso in ambienti con
temperatura fino a 50’C
Consumo a riposo molto ridotto
grazie alla speciale elettronica
Un circuito di Test incorporato permette il controllo funzionale del rivelatore sul posto senza utilizzare
fumo, ma solamente applicando un
magnete sull’esterno dell’involucro.
Doppio led di segnalazione d’allarme sul frontale, per una visione a
360°
CE R T
IF
A TA
AZ I E
DA
IC
N
Uscita per il collegamento di un led
remoto.
SINCERT
CERTIFICATO nº 96-103
Funzionamento
La camera di rivelazione è
composta da un Led e da un fotodiodo. La camera è stata
progettata in modo tale che la luce
emessa dal Led non possa
normalmente arrivare al fotodiodo. Quando le particelle di
fumo entrano nella camera, la luce
del diodo viene riflessa e una parte
raggiunge il foto-diodo. Questa
luce viene quindi convertita in un
segnale elettrico il quale, dopo
un’opportuna elaborazione, attiva
una segnalazione di allarme. La
camera contiene anche un contatto
reed il quale si attiva applicando
un magnete sull’esterno del
rivelatore, in tal modo da testarne
la funzionalità. La camera è
progettata con un particolare
sistema di deflettori che permette
solo l’entrata del fumo e non della
luce ambientale, inoltre è
facilmente rimovibile e sostituibile
per una facile manutenzione. Il
rivelatore può essere bloccato sulla
base per una sicura installazione
con la semplice rimozione di una
piccola linguetta.
Specifiche tecniche
Codice ordine
Camera rimovibile
Tensione alimentazione
Assorbimento a riposo
Assorbimento in allarme
Temperatura di funzionamento
Temperatura di stoccaggio
Umidità massima
Colore
Materiale custodia
Dimensioni (mm)
SLR-E-IS
Si
15-30 Vdc (Vnom. 24Vdc)
50µ A a 24Vdc
5OmA a 24Vdc (Max)
-10°C a +500C
-30°C a +70’C
95% RH Senza condensa (a 40°C)
Bianco avorio
ABS
Diametro
100
Altezza con base
46
YBN-R/4 (IS)
115g (160g con base)
Classificazione zone
Zona 0, 1 o 2
Classificazione BASEEFA EEx ia IIC T5 Tamb=50°C
Quantità per zona
20 (max)
Base compatibile
Peso
Parametri IS
Barriere compatibili
Isolatori galvanici
MTL3043,4061,5061
KFDO-CS-EX 1.5 1, KFDO-CS-EX 2.51
KFDO-CS-EX 1.51 P, KFDO-CS-EX 2.5 I P
Ogni barriera zener certificata BASEEFA che ha le
seguenti caratteristiche:
≤30V, ≤1 W, ≤2OOmA
Zener
Installazione
Base
Approvazioni
Il rivelatore SLR-E-IS deve essere
installato in abbinamento ad una
barriera certificata BASEEFA per
essere un sistema a sicurezza
intrinseca. Sul sistema è
permesso avere dei pulsanti IS
sulla stessa zona del rivelatore. Il
rivelatore viene fornito con foglio
di istruzioni per l’installazione e il
collegamento.
Certificata BASEEFA (certificato numero 98D2098)
Costruita in conformità alle norme EN54 parte 7.
Altri prodotti
Serie CDX
Interfacciamento
Art.
Morsetti
1e2
3
4
5e6
Funzioni
Zona +ve Ingr/Uscita
Schermo
Led Remoto -ve
Zona -ve Ingr/Uscita
Rivelatore di Fumo a
lonizzazione (SIJ-E)
Rivelatore di Temperatura
Combinato (DCD)
Rivelatore di Fumo a
Barriera (SPB-ET), (SRA-ET)
DA
CE R T
IF
IC
N
HOCHIKI è importato da:
A TA
AZ I E
Il rivelatore SLR-E-IS può essere
interfacciato con un sistema
analogico Hochiki attraverso il
modulo CHQ-Z(IS) nell’area di
sicurezza.
Rivelatore di Fumo
Fotoelettronico (SLR-E)
YBN-R/4 (IS)
SINCERT
CERTIFICATO nº 96-103
