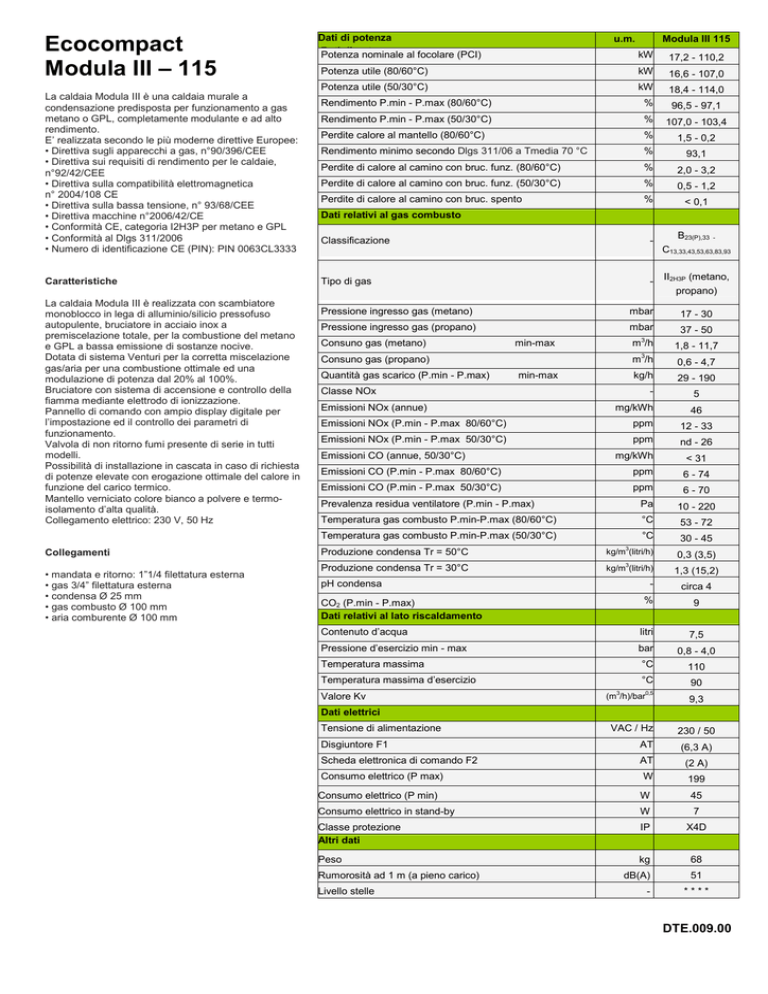

Ecocompact
Modula III – 115
La caldaia Modula III è una caldaia murale a
condensazione predisposta per funzionamento a gas
metano o GPL, completamente modulante e ad alto
rendimento.
E’ realizzata secondo le più moderne direttive Europee:
• Direttiva sugli apparecchi a gas, n°90/396/CEE
• Direttiva sui requisiti di rendimento per le caldaie,
n°92/42/CEE
• Direttiva sulla compatibilità elettromagnetica
n° 2004/108 CE
• Direttiva sulla bassa tensione, n° 93/68/CEE
• Direttiva macchine n°2006/42/CE
• Conformità CE, categoria I2H3P per metano e GPL
• Conformità al Dlgs 311/2006
• Numero di identificazione CE (PIN): PIN 0063CL3333
Caratteristiche
La caldaia Modula III è realizzata con scambiatore
monoblocco in lega di alluminio/silicio pressofuso
autopulente, bruciatore in acciaio inox a
premiscelazione totale, per la combustione del metano
e GPL a bassa emissione di sostanze nocive.
Dotata di sistema Venturi per la corretta miscelazione
gas/aria per una combustione ottimale ed una
modulazione di potenza dal 20% al 100%.
Bruciatore con sistema di accensione e controllo della
fiamma mediante elettrodo di ionizzazione.
Pannello di comando con ampio display digitale per
l’impostazione ed il controllo dei parametri di
funzionamento.
Valvola di non ritorno fumi presente di serie in tutti
modelli.
Possibilità di installazione in cascata in caso di richiesta
di potenze elevate con erogazione ottimale del calore in
funzione del carico termico.
Mantello verniciato colore bianco a polvere e termoisolamento d’alta qualità.
Collegamento elettrico: 230 V, 50 Hz
Collegamenti
• mandata e ritorno: 1”1/4 filettatura esterna
• gas 3/4” filettatura esterna
• condensa Ø 25 mm
• gas combusto Ø 100 mm
• aria comburente Ø 100 mm
Dati di potenza
Dati
di potenza
Potenza
nominale al focolare (PCI)
u.m.
Modula III 115
kW
17,2 - 110,2
Potenza utile (80/60°C)
kW
16,6 - 107,0
Potenza utile (50/30°C)
kW
18,4 - 114,0
Rendimento P.min - P.max (80/60°C)
%
96,5 - 97,1
Rendimento P.min - P.max (50/30°C)
%
107,0 - 103,4
Perdite calore al mantello (80/60°C)
%
1,5 - 0,2
Rendimento minimo secondo Dlgs 311/06 a Tmedia 70 °C
%
93,1
Perdite di calore al camino con bruc. funz. (80/60°C)
%
2,0 - 3,2
Perdite di calore al camino con bruc. funz. (50/30°C)
%
0,5 - 1,2
Perdite di calore al camino con bruc. spento
%
< 0,1
Classificazione
-
B23(P),33 C13,33,43,53,63,83,93
Tipo di gas
-
II2H3P (metano,
propano)
Dati relativi al gas combusto
Pressione ingresso gas (metano)
mbar
Pressione ingresso gas (propano)
mbar
37 - 50
m3/h
1,8 - 11,7
m3/h
0,6 - 4,7
kg/h
29 - 190
Consuno gas (metano)
min-max
Consuno gas (propano)
Quantità gas scarico (P.min - P.max)
min-max
Classe NOx
Emissioni NOx (annue)
17 - 30
-
5
mg/kWh
46
Emissioni NOx (P.min - P.max 80/60°C)
ppm
12 - 33
Emissioni NOx (P.min - P.max 50/30°C)
ppm
nd - 26
Emissioni CO (annue, 50/30°C)
mg/kWh
< 31
Emissioni CO (P.min - P.max 80/60°C)
ppm
6 - 74
Emissioni CO (P.min - P.max 50/30°C)
ppm
6 - 70
Prevalenza residua ventilatore (P.min - P.max)
Pa
10 - 220
Temperatura gas combusto P.min-P.max (80/60°C)
°C
53 - 72
Temperatura gas combusto P.min-P.max (50/30°C)
°C
30 - 45
Produzione condensa Tr = 50°C
kg/m3(litri/h)
0,3 (3,5)
Produzione condensa Tr = 30°C
kg/m3(litri/h)
1,3 (15,2)
pH condensa
CO2 (P.min - P.max)
Dati relativi al lato riscaldamento
-
circa 4
%
9
Contenuto d’acqua
litri
7,5
Pressione d’esercizio min - max
bar
0,8 - 4,0
Temperatura massima
°C
110
Temperatura massima d’esercizio
°C
90
(m3/h)/bar0,5
9,3
VAC / Hz
230 / 50
Disgiuntore F1
AT
(6,3 A)
Scheda elettronica di comando F2
AT
(2 A)
Consumo elettrico (P max)
W
199
Consumo elettrico (P min)
W
45
Consumo elettrico in stand-by
W
7
Classe protezione
Altri dati
IP
X4D
Peso
kg
68
Valore Kv
Dati elettrici
Tensione di alimentazione
Rumorosità ad 1 m (a pieno carico)
Livello stelle
dB(A)
-
51
****
DTE.009.00
Per maggiori informazioni consultare il documento DTE.003.00
DTE.009.00
