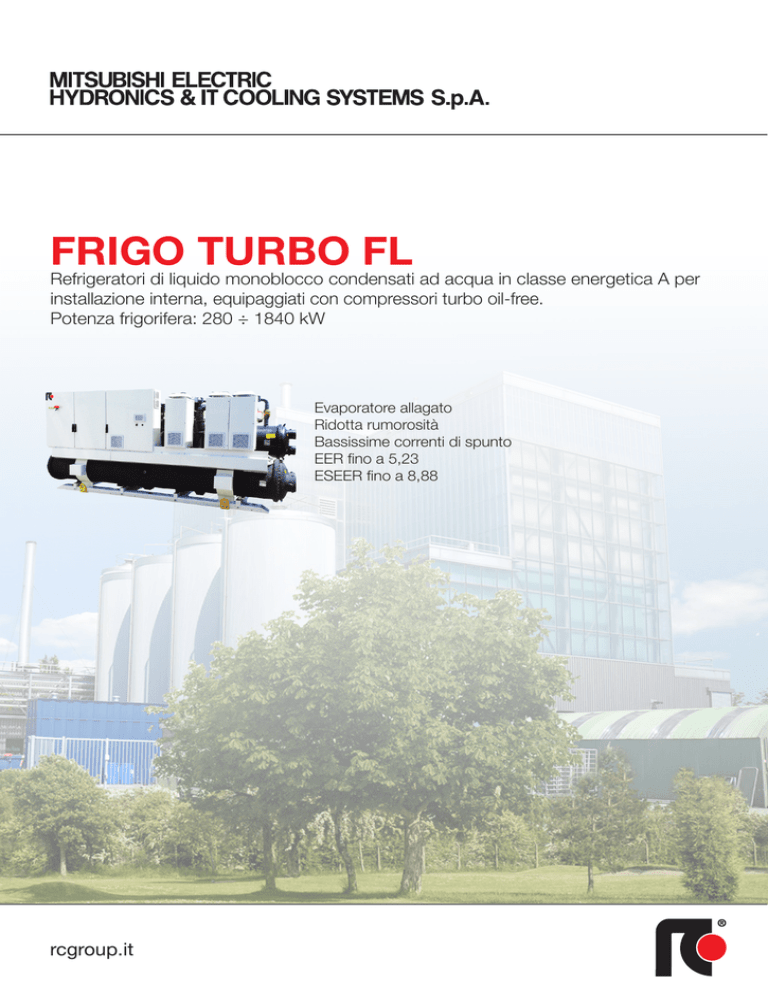

FRIGO TURBO FL
Refrigeratori di liquido monoblocco condensati ad acqua in classe energetica A per
installazione interna, equipaggiati con compressori turbo oil-free.
Potenza frigorifera: 280 ÷ 1840 kW
Evaporatore allagato
Ridotta rumorosità
Bassissime correnti di spunto
EER fino a 5,23
ESEER fino a 8,88
rcgroup.it
FRIGO TURBO FL
Refrigeratori
FRIGO TURBO FL: Refrigeratori di liquido monoblocco condensati ad acqua in classe energetica “A”
per installazione interna, equipaggiati con compressori centrifughi oil-free a levitazione magnetica,
evaporatore allagato e condensatore a fascio tubiero
Potenza frigorifera: 280 ÷ 1840 kW
HIGHEFFICIENCY
INVERTER
ACLASS
LOWNOISE
FRIGO TURBO FL
A
CLASS
CARATTERISTICHE GENERALI
• Refrigeratore di liquido condensato ad acqua in classe energetica A.
• 11 modelli, 2 versioni disponibili per una ampia opportunità di scelta.
• Step medio di 150kW.
• EER fino a 5,23.
• ESEER fino a 8,88.
• Compressori centrifughi oil-free a levitazione magnetica.
• Sistema ad inverter.
• Carica refrigerante R134a.
• Singolo circuito frigorifero.
• Valvola di espansione elettronica.
• Condensatore a fascio tubiero.
• Evaporatore allagato.
• Idoneo per installazione interna.
VANTAGGI PRINCIPALI
• Fino a quattro compressori centrifughi oil-free a levitazione magnetica sul
circuito frigorifero per una elevata efficienza.
• Nessuna necessità di rifasamento.
• Minime correnti di spunto all’avviamento.
• EER ed ESEER molto elevati, Classe energetica A.
• Silenziosità di funzionamento.
• Controllo a microprocessore con display touch screen da 7”.
• Versione con condensatore a 4 passi per una più elevata efficienza.
• Estrema facilità di manutenzione.
• Dotazione completa di componenti dedicati alla sicurezza dell’unità.
• Certificazione Eurovent.
MEHITS S.p.A. - RC Brand • G_CHL_RCW9.3
INVERTER
OIL
FREE
R134a
FLOODED
INSTALLAZIONE INTERNA
Le macchine sono progettate per installazione interna.
COMPRESSORE CENTRIFUGO A LEVITAZIONE MAGNETICA
Le unità di refrigerazione TURBO FL sono equipaggiate con compressori
centrifughi a due stadi a velocità variabile in grado di seguire puntualmente
le richieste dell’impianto, ottenendo valori di efficienza energetica (EER)
crescenti al ridursi del carico frigorifero. I compressori dei gruppi TURBO
FL sono realizzati con cuscinetti a levitazione magnetica oil free che,
rispetto ai supporti dei compressori tradizionali, eliminano completamente
tutte le procedure di manutenzione dei sistemi di lubrificazione.
CLASSE DI EFFICIENZA ENERGETICA A
La migliore e più accurata componentistica applicata alle macchine
frigorifere.
LIMITI DI FUNZIONAMENTO IN RAFFREDDAMENTO
Temperatura acqua in uscita dal evaporatore: 4÷18°C
Temperatura acqua in uscita dal condensatore: 20÷52°C
179
FRIGO TURBO FL
COMPONENTI
STRUTTURA
• Basamento e struttura autoportante in lamiera d’acciaio con trattamento
protettivo delle superfici secondo UNI ISO 9227/ASTM B117 e ISO 7253, e
verniciatura alle polveri epossidiche.
• Colore : RAL9002
COMPRESSORI
• Centrifughi bi-stadio oil-free, progettati per refrigerante R134a.
La definizione “oil-free” fa riferimento alla totale assenza di olio lubrificante
all’interno del compressore.
• Cuscinetti a levitazione magnetica.
• Rapporto manometrico di compressione: 1,5 ÷ 5,0.
• Controllo continuo capacità frigorifera tramite inverter integrato.
• Motore elettrico sincrono ad alta efficienza con magneti permanenti e
sistema di avviamento Soft-Start integrato (corrente di avviamento limitata
a 5A).
• Fattore di potenza motore elettrico cosφ > 0,9 per larga parte del campo di
funzionamento.
• Raffreddamento motore elettrico e della sezione elettronica di potenza con
iniezione di refrigerante liquido nel sistema di raffreddamento integrato.
• Protezione termica del motore elettrico tramite sensori di temperatura
interni all’avvolgimento.
• Controllo elettronico integrato per stati funzionamento e allarme.
• Sensore di temperatura sulla mandata per controllo alta temperatura
refrigerante.
• Sensori di temperatura interni per controllo temperatura componenti
elettronici ed inverter.
• Sistema di sicurezza a protezione dell’albero motore e dei cuscinetti a
levitazione magnetica in caso di mancanza di alimentazione elettrica.
• Grado di protezione: IP54.
Refrigeratori
QUADRO ELETTRICO
In accordo alle normative EN60204-1, idoneo per installazione interna,
completo di:
• Sezionatore generale blocco-porta.
• Fusibili per compressore.
• Teleruttore per compressore.
• Trasformatore per l’alimentazione dei circuiti ausiliari e del microprocessore.
• Pannello su cui sono installati gli organi di comando.
• Tensione d’alimentazione 400/3/50.
SISTEMA DI CONTROLLO
• Microprocessore con display grafico “Touch-Screen” per la gestione e il
monitoraggio degli stati di funzionamento e allarme. Il sistema comprende:
- Contatto libero da tensione per allarme generale.
- Contatto libero da tensione per allarme esterno aggiuntivo. L’ingresso è
associabile al rilevatore di fughe gas refrigerante (accessorio).
- Contaore di funzionamento componenti principali.
- Registrazione degli ultimi 24 allarmi intervenuti.
- Memoria “flash” per la conservazione dei dati in caso di mancanza
alimentazione.
- Gestione a menu con password di protezione.
EVAPORATORE
• A fascio tubiero di tipo ALLAGATO, ottimizzato per refrigerante R134a.
• Versione a due passi, caratterizzata da basse perdite di pressione lato
acqua.
• Tubi con rigatura interna ed esterna a profilo elicoidale.
• Separatore di gocce integrato.
• Mantello, testata, piastra tubiera in acciaio al carbonio, tubi in rame.
• Isolamento anticondensa in poliuretano a cellule chiuse.
• Ampio indicatore di livello del liquido.
• Sensori di temperatura su ingresso e uscita acqua.
• Flussostato a paletta in mandata verso l’impianto, per controllo mancanza
flusso acqua, fornito in kit di montaggio.
• Connessioni idrauliche con estremità scanalata fornite di serie di giunto
flessibile e relativo tronchetto a saldare.
CONDENSATORE
• A fascio tubiero di tipo a 2 passi, ottimizzato per refrigerante R134a.
- Macchine tipo P4: condensatore a 4 passi.
• Mantello, testata, piastra tubiera in acciaio al carbonio, tubi in rame.
• Sensori di temperatura su ingresso e uscita acqua.
• Connessioni idrauliche con estremità scanalata fornite di serie di giunto
flessibile e relativo tronchetto a saldare.
Dal modello 280 T1 al modello 560 T2 incluso le connessioni sono fornite in
kit per l’installazione a cura del cliente.
CIRCUITO FRIGORIFERO
Componenti per ogni circuito frigorifero:
• Sensore di livello di tipo capacitivo collegato al driver della valvola di
espansione.
• Valvola di espansione elettronica per elevate prestazioni e efficienze
del sistema e per il controllo del livello del refrigerante all’interno
dell’evaporatore.
• Valvola elettronica di by-pass per avviamento compressore.
• Valvola di ritegno su linea di by-pass per avviamento compressore.
• Indicatore di liquido e d’umidità.
• Filtro deidratatore e deacidificante sulla linea liquido.
• Rubinetto di servizio su linea liquido.
• Rubinetto di servizio su aspirazione e mandata gas.
• Valvola di ritegno su mandata compressore.
• Valvola di sicurezza lato alta pressione.
• Valvola di sicurezza lato bassa pressione.
• Trasduttori di pressione con funzione di indicazione e protezione su alta e
bassa pressione refrigerante.
• Pressostati di sicurezza a riarmo manuale su alta pressione.
• Tubazioni frigorifere in rame con isolamento anticondensa sulla linea di
aspirazione.
• Tubazioni flessibili per raccordo sensori di pressione.
• Carica di fluido refrigerante R134a.
180
G_CHL_RCW9.3 • MEHITS S.p.A. - RC Brand
FRIGO TURBO FL
Refrigeratori
ACCESSORI
FRIGO TURBO FL
280 T1
172 - Supporti in gomma (kit)
●
611 - Cuffia afonizzante compressore
●
Rubinetto sulla aspirazione
●
1003 - Flussimetro analogico
●
1005 - Analizzatore di rete
●
1009 - Kit multimetro
●
Rilevatore di fughe gas refrigerante
●
943 - Data Logger
●
923 - Scheda seriale RC-Com MBUS/JBUS
●
926 - Scheda seriale LON
●
931 - Scheda seriale BACnet per Ethernet - SNMP - TCP/IP
●
932 - Scheda seriale BACnet per MS/TP
●
942 - Scheda seriale per Modem GSM
●
962 - Kit modem GSM
●
957 - Plantwatch senza modem
●
930 - Kit terminale grafico remoto
●
889 - Master plant SEQUENCER
●
RC CLOUD PLATFORM
●
380 T1
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
460 T1
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
560 T2
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
760 T2
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
840 T3
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
920 T2 1140 T3 1380 T3 1520 T4 1840 T4
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
● accessorio disponibile; - accessorio non disponibile
STANDARD
STANDARD
DATI TECNICI FRIGO TURBO FL (*)
FRIGO TURBO FL
Potenza frigorifera (1)
Potenza impegnata unità
Portata acqua evaporatore
Perdita di carico evaporatore
Portata acqua condensatore
Perdita di carico condensatore
Compressori
Quantità
Controllo potenza frigorifera (**)
Refrigerante
Carica refrigerante totale (accessori esclusi)
Circuiti gas
Alimentazione elettrica
Max corrente assorbita unità (FLA)
Corrente di spunto unità (LRA)
EER (1)
ESEER
Livello di potenza sonora (Lw) (2)
Livello medio di pressione sonora (Lpm) (3)
Peso netto
Connessioni idrauliche
Evaporatore IN/OUT - OD (4)
Condensatore IN/OUT - OD (4)
FRIGO TURBO FL
Potenza frigorifera (1)
Potenza impegnata unità
Portata acqua evaporatore
Perdita di carico evaporatore
Portata acqua condensatore
Perdita di carico condensatore
Compressori
Quantità
Controllo potenza frigorifera (**)
Refrigerante
Carica refrigerante totale (accessori esclusi)
Circuiti gas
Alimentazione elettrica
Max corrente assorbita unità (FLA)
Corrente di spunto unità (LRA)
EER (1)
ESEER
Livello di potenza sonora (Lw) (2)
Livello medio di pressione sonora (Lpm) (3)
Peso netto
Connessioni idrauliche
Evaporatore IN/OUT - OD (4)
Condensatore IN/OUT - OD (4)
dB(A)
dB(A)
kg
280 T1
280
55,4
48,2
32
57,5
13
centrifugal
1
25…100%
R134a
108
1
400/3/50
141,7
5
5,05
8,45
87,5
69,5
1800
380 T1
380
75,2
65,4
29
78,0
22
centrifugal
1
25…100%
R134a
95
1
400/3/50
220,5
5
5,05
8,46
87,9
69,9
1871
460 T1
460
90,7
79,1
27
94,3
21
centrifugal
1
27…100%
R134a
105
1
400/3/50
178,5
5
5,07
8,63
89,7
71,7
2111
560 T2
560
110,9
96,3
31
115,0
26
centrifugal
2
12…100%
R134a
162
1
400/3/50
283,5
10
5,05
8,70
89,7
71,5
2573
760 T2
760
149,3
131,0
27
156,0
20
centrifugal
2
12…100%
R134a
230
1
400/3/50
441,0
10
5,09
8,88
89,9
71,7
2939
840 T3
840
166,3
144,0
32
172,0
39
centrifugal
3
8…100%
R134a
270
1
400/3/50
425,2
15
5,05
8,53
90,7
71,6
3771
920 T2
920
178,6
158,0
57
188,0
33
centrifugal
2
13…100%
R134a
250
1
400/3/50
357,0
15
5,15
8,59
91,8
73,1
3077
1140 T3
1140
218,0
196,0
35
232,0
40
centrifugal
3
8…100%
R134a
380
1
400/3/50
661,5
15
5,23
8,72
91,6
72,5
4628
Ø mm
Ø mm
114,3
139,7
114,3
139,7
168,3
139,7
168,3
139,7
168,3
168,3
168,3
168,3
168,3
168,3
219,1
168,3
dB(A)
dB(A)
kg
1380 T3
1380
269,5
237,0
39
282,0
50
centrifugal
3
9…100%
R134a
410
1
400/3/50
535,5
15
5,12
8,57
92,2
73,1
4749
1520 T4
1520
290,6
261,0
29
310,0
50
centrifugal
4
6…100%
R134a
410
1
400/3/50
882,0
20
5,23
8,78
92,5
73,1
5787
1840 T4
1840
358,0
316,0
36
376,0
50
centrifugal
4
6…100%
R134a
450
1
400/3/50
714,0
20
5,14
8,73
94,0
74,6
6674
Ø mm
Ø mm
219,1
168,3
219,1
168,3
219,1
168,3
kW
kW
m³/h
kPa
m³/h
kPa
n.
%
kg
n.
V/Ph/Hz
A
A
kW/kW
kW
kW
m³/h
kPa
m³/h
kPa
n.
%
kg
n.
V/Ph/Hz
A
A
kW/kW
1. Riferito a temperatura acqua refrigerata 12/7°C – 0% glicole; temperatura acqua al condensatore 30/35°C. Fattore di sporcamento scambiatori 0,043 m²°K/kW.
2. Livello di potenza sonora [Lw] secondo ISO EN 9614 – 2.
3. Livello medio di pressione sonora [LPm] ad 1 metro di distanza secondo ISO EN 3744.
4. Connessione idraulica con estremità scanalata, completa di giunto flessibile e relativo tronchetto a saldare.
(*) Dati riferiti ad unità equipaggiate con condensatore a due passi.
(**) Riferito ad acqua in ingresso al condensatore a 18°C.
MEHITS S.p.A. - RC Brand • G_CHL_RCW9.3
181
FRIGO TURBO FL
Refrigeratori
DIMENSIONI (mm)
FRIGO TURBO FL
a
280 T1
3027
380 T1
3027
460 T1
3027
560 T2
3027
760 T2
3097
840 T3
4444
920 T2
3820
1140 T3
4444
1380 T3
4444
1520 T4
4935
4980
1840 T4
b
1360
1360
1360
1360
1360
1400
1360
1400
1400
1400
1400
c
1770
1770
1770
1929
1929
2059
2009
2059
2059
2090
2090
c
b
182
a
G_CHL_RCW9.3 • MEHITS S.p.A. - RC Brand
Eco-Changes è il motto per l’ambiente
del gruppo Mitsubishi Electric ed esprime
la posizione dell’azienda relativamente
alla gestione ambientale. Attraverso le
nostre numerose attività di business
diamo un contributo alla realizzazione di
una società sostenibile.
RC Brand: Via Roma 5 -27010 Valle Salimbene (PV) - Italia
Tel +39 (0) 382 433 811 - Fax +39 (0) 382 587 148
www.rcgroup.it
www.melcohit.com
