Pompe di calore aria/acqua ad alta efficienza
con compressore DC INVERTER
A ++
LRi
-20°C
-10°C
+43°C
+65°C
+60°C
C.O.P.≥5,1
Vtee
INVERTER

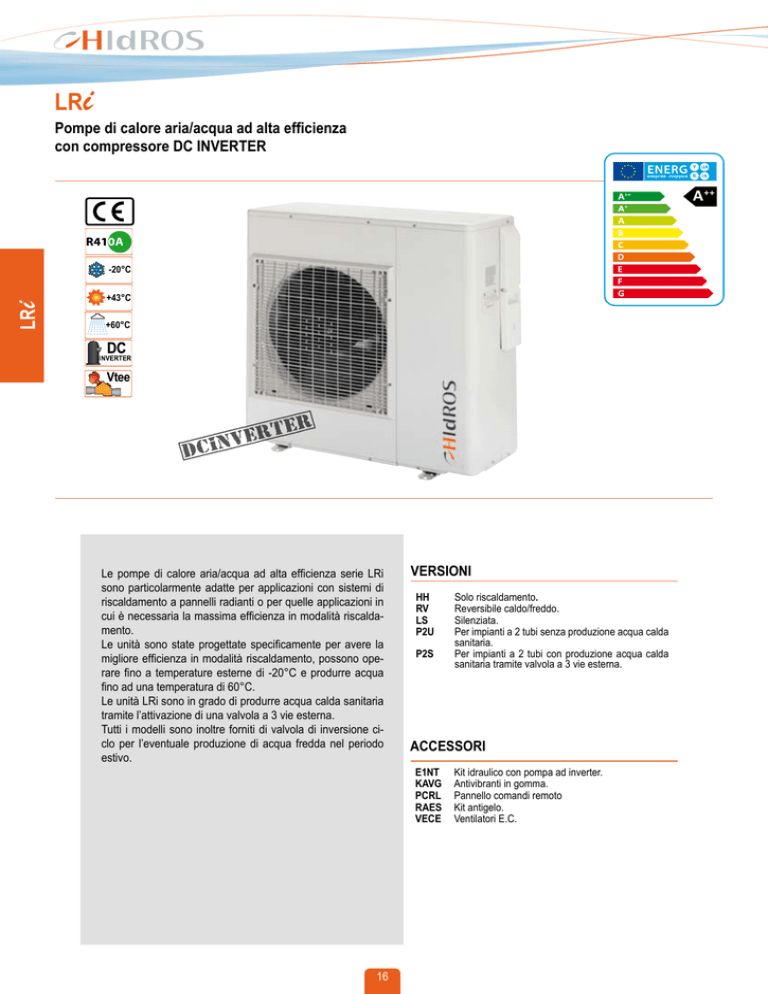

Le pompe di calore aria/acqua ad alta efficienza serie LRi
sono particolarmente adatte per applicazioni con sistemi di
riscaldamento a pannelli radianti o per quelle applicazioni in
cui è necessaria la massima efficienza in modalità riscaldamento.
Le unità sono state progettate specificamente per avere la
migliore efficienza in modalità riscaldamento, possono operare fino a temperature esterne di -20°C e produrre acqua
fino ad una temperatura di 60°C.
Le unità LRi sono in grado di produrre acqua calda sanitaria
tramite l’attivazione di una valvola a 3 vie esterna.
Tutti i modelli sono inoltre forniti di valvola di inversione ciclo per l’eventuale produzione di acqua fredda nel periodo
estivo.
16
VERSIONI
HH
RV
LS
P2U
P2S
Solo riscaldamento.
Reversibile caldo/freddo.
Silenziata.
Per impianti a 2 tubi senza produzione acqua calda
sanitaria.
Per impianti a 2 tubi con produzione acqua calda
sanitaria tramite valvola a 3 vie esterna.
ACCESSORI
E1NT
KAVG
PCRL
RAES
VECE
Kit idraulico con pompa ad inverter.
Antivibranti in gomma.
Pannello comandi remoto
Kit antigelo.
Ventilatori E.C.
Classe energetica in bassa temperatura - Reg EU 811/2013
Potenza termica (EN14511) (1)
Potenza assorbita totale (EN14511)(1)
COP (EN14511) (1)
Alimentazione elettrica
Corrente massima assorbita unità standard
Corrente di spunto unità standard
Portata aria max. in modalità riscaldamento
Ventilatori
Compressori/Circuiti
Potenza sonora max. in modalità riscaldamento (3)
Pressione sonora max. in modalità riscaldamento (4)
Portata acqua nominale
Prevalenza utile pompa di circolazione
kW
kW
W/W
V/Ph/Hz
A
A
m3/h
n°
n°/n°
dB (A)
dB (A)
l/h
kPa
10
15
A++
10,0
2,3
4,35
230/1/50
17,5
17,1
5500
1
1/1
66
38
1720
40
A++
15,1
3,6
4,23
230/1/50
25,3
24,8
9000
2
1/1
68
40
2600
75
10
15
A++
10,0
2,3
4,35
7,8
3,10
2,52
230/1/50
17,5
17,1
5500
5500
1
1/1
66
38
66
38
1720
40
A++
15,1
3,6
4,23
13,0
4,19
3,1
230/1/50
25,3
24,8
9000
9000
2
1/1
68
40
68
40
2600
75
Modello LRi/RV - Reversibile
Classe energetica in bassa temperatura - Reg EU 811/2013
Potenza termica (EN14511) (1)
Potenza assorbita totale (EN14511)(1)
COP (EN14511) (1)
Potenza frigorifera (EN14511) (2)
Potenza assorbita totale (EN14511)(2)
EER (EN14511) (2)
Alimentazione elettrica
Corrente massima assorbita unità standard
Corrente di spunto unità standard
Portata aria max. in modalità riscaldamento
Portata aria max. in modalità raffreddamento
Ventilatori
Compressori/Circuiti
Potenza sonora max. in modalità riscaldamento (3)
Pressione sonora max. in modalità riscaldamento (4)
Potenza sonora max. in modalità raffreddamento (3)
Pressione sonora max. in modalità raffreddamento (4)
Portata acqua nominale
Prevalenza utile pompa di circolazione
kW
kW
W/W
kW
kW
W/W
V/Ph/Hz
A
A
m3/h
m3/h
n°
n°/n°
dB (A)
dB (A)
dB (A)
dB (A)
l/h
kPa
Le prestazioni sono riferite alle seguenti condizioni:
(1)Riscaldamento: Temperatura aria esterna bulbo secco 7°C, bulbo umido 6°C, Acqua 30/35°C.
(2)Raffreddamento: Temperatura aria esterna 35°C, Acqua 12/7°C.
LRi
Modello LRi/HH - Solo Riscaldamento
(3)Livello di potenza sonora calcolato secondo ISO 9614.
(4)Livello di pressione sonora calcolato in campo libero, a 10 metri dall’unità, fattore di direzionalità Q=2,
secondo ISO 9614.
(Tutte le versioni)
70
Temperatura acqua prodotta (°C)
Temperatura acqua prodotta (°C)
LIMITI DI FUNZIONAMENTO
60
50
40
30
20
- 20
- 10
0
10
20
30
40
50
Temperatura aria esterna (°C)
(Solo versioni RV)
30
25
20
15
10
Riscaldamento
5
Raffreddamento
0
10
15
20
17
25
30
35
40
45
50
Temperatura aria esterna (°C)
