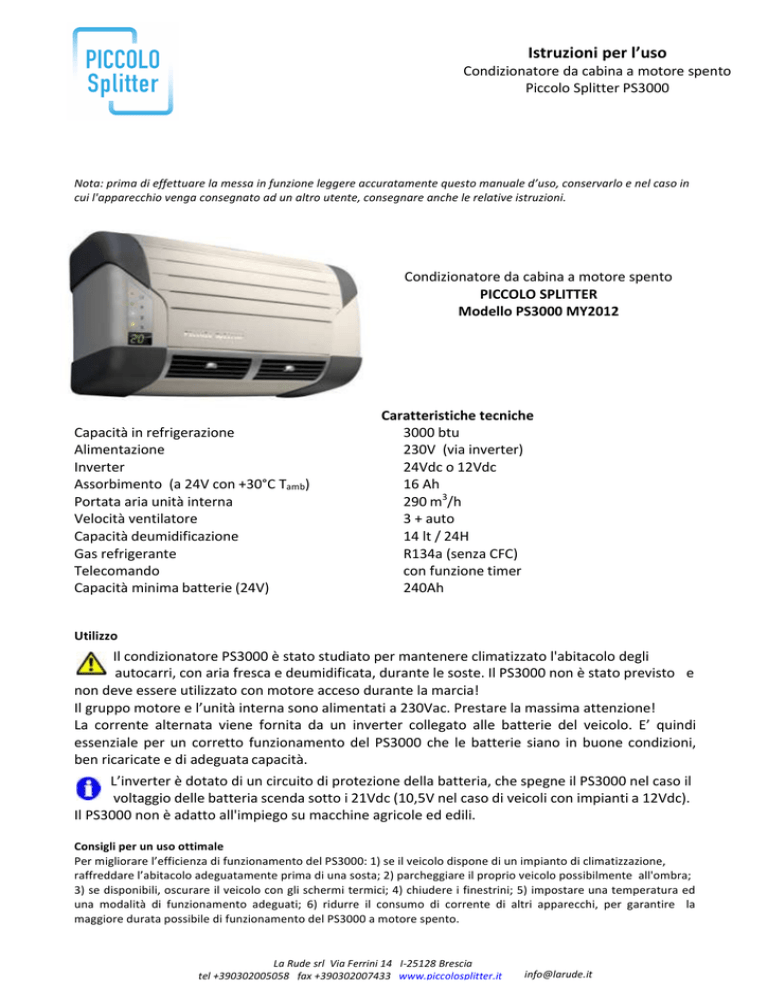

Istruzioniperl’uso Condizionatoredacabinaamotorespento PiccoloSplitterPS3000 Nota:primadieffettuarelamessainfunzioneleggereaccuratamentequestomanualed’uso,conservarloenelcasoin cuil'apparecchiovengaconsegnatoadunaltroutente,consegnareanchelerelativeistruzioni. Condizionatoredacabinaamotorespento PICCOLOSPLITTER ModelloPS3000MY2012 Capacitàinrefrigerazione Alimentazione Inverter Assorbimento(a24Vcon+30°CTamb) Portataariaunitàinterna Velocitàventilatore Capacitàdeumidificazione Gasrefrigerante Telecomando Capacitàminimabatterie(24V) Caratteristichetecniche 3000btu 230V(viainverter) 24Vdco12Vdc 16Ah 290m3/h 3+auto 14lt/24H R134a(senzaCFC) confunzionetimer 240Ah Utilizzo IlcondizionatorePS3000èstatostudiatopermantenereclimatizzatol'abitacolodegli autocarri,conariafrescaedeumidificata,durantelesoste.IlPS3000nonèstatoprevistoe nondeveessereutilizzatoconmotoreaccesodurantelamarcia! Ilgruppomotoreel’unitàinternasonoalimentatia230Vac.Prestarelamassimaattenzione! La corrente alternata viene fornita da un inverter collegato alle batterie del veicolo. E’ quindi essenziale per un corretto funzionamento del PS3000 che le batterie siano in buone condizioni, benricaricateediadeguatacapacità. L’inverterèdotatodiuncircuitodiprotezionedellabatteria,chespegneilPS3000nelcasoil voltaggiodellebatteriascendasottoi21Vdc(10,5Vnelcasodiveicoliconimpiantia12Vdc). IlPS3000nonèadattoall'impiegosumacchineagricoleededili. Consigliperunusoottimale Permigliorarel’efficienzadifunzionamentodelPS3000:1)seilveicolodisponediunimpiantodiclimatizzazione, raffreddarel’abitacoloadeguatamenteprimadiunasosta;2)parcheggiareilproprioveicolopossibilmenteall'ombra; 3)sedisponibili,oscurareilveicoloconglischermitermici;4)chiudereifinestrini;5)impostareunatemperaturaed una modalità di funzionamento adeguati; 6) ridurre il consumo di corrente di altri apparecchi, per garantire la maggioreduratapossibiledifunzionamentodelPS3000amotorespento. LaRudesrlViaFerrini14I-25128Brescia tel+390302005058fax+390302007433www.piccolosplitter.it [email protected] Istruzioniperl’uso Condizionatoredacabinaamotorespento PiccoloSplitterPS3000 Attenzione! Il produttore non si assume alcuna responsabilità per danni all’apparecchio risultanti da danneggiamenti meccanici o sovratensioni, modifiche senza esplicita autorizzazione , utilizzi diversi da quelli previsti e descritti nel manualed’uso! - Eventuali lavori di manutenzione e di riparazione del PS3000 devono essere effettuati esclusivamente da specialisti, informato sui pericoli connessi e sulle relative prescrizioni. Le riparazioni effettuate in modo non correttopotrebberocausarerischianchegraviperlasicurezza! - RicordarsidispegneresempreilPS3000primadiribaltarelacabinadiguida! - Incasodiincendionontentarediestinguereilfuococonacquamautilizzareunestintoreomologatoperl’usosu apparecchielettriciintensione! - Verificaresemprechel’unitàinternael’inverterabbiamosufficientespazioliberoattornoperuncorrettoflusso d’ariaeraffreddamento!Inparticolare,l’invertergeneracalorechedeveesserecorrettamenteespulso! Attenzione!Pericolodimorteacausadiscossaelettrica! Non rimuovere mai il coperchio dell’unità interna senza essersi prima assicurati di avere spento l’alimentazionedall’inverter!Nontoccaremaiicavinudiamaninude.Spegneresempretuttelelineedialimentazione qualorasieseguanolavorisulPS3000,compresalasostituzionedelfiltro! Perulterioriinformazionisullefunzionalitàecaratteristichedell’inverter,fareriferimentoalmanualespecifico delmodelloindotazione. ComeaccendereilPS3000: 1. 2. accendere l’inverter (pulsante su interruttoreremoto);siilluminanolaspia sulpannellointerruttoreremotoedilled rosso sul pannello di controllo dell’unità interna accendere il PS3000 o dall’interruttore On/Off sul pannello di controllo o con il telecomandoindotazione. Pannellodicontrollo Nellaversione2012delPS3000èpresente un pannello di comando con numerose funzionalità di controllo (pulsanti a sfioramento)ediagnosi(ledcolorati) ledrosso:presenzatensione OneMode ledverde:compressoreacceso Ventilazione ledblu:funzionesleepattiva Tempsu ledgiallo:timerinserito LaRudesrlViaFerrini14I-25128Brescia tel+390302005058fax+390302007433www.piccolosplitter.it Tempgiù [email protected] Istruzioniperl’uso Condizionatoredacabinaamotorespento PiccoloSplitterPS3000 Utilizzodelpannellocomando: OneMode Ventilazione Tempsu Tempgiù TastoOneMode: - primapressione:ilPS3000siaccendeinfunzionecondizionamento (suldisplayappare“CO”):sipossonoimpostaretemperaturainterna evelocitàdellaventola - seconda pressione: il PS3000 funziona in automatico (sul display appare “AU”): la temperatura interna è determinata dal sistema, si puòmodificarelavelocitàdellaventola - terza pressione: il PS3000 funzione solo come deumidificatore (sul display appare “DR”): la temperatura interna è impostabile, la velocitàdellaventolaèfissaalminimo - quarta pressione: il PS3000 funziona solo come ventilazione (sul display appare “FA”); il compressore è fermo, funziona solo la ventola,convelocitàimpostabile - quintapressione:spegnimento TastoVentilazione: - primapressione:velocitàventolaMIN(suldisplayappare“S1”) - secondapressione:velocitàventolaMED(suldisplayappare“S2”) - terzapressione:velocitàventolaMAX(suldisplayappare“S3”) TastiTemp: peralzareodabbassarelatemperaturadesiderataall’internodella cabina Ildisplaydigitale Ildisplaypresentesull’unitàinterna,oltreasegnalarelatemperatura impostata e quella effettiva, è utilizzato anche dal sistema di autodiagnosidelPS3000. Incasodialcunimalfunzionamentidell’impiantoverrannoevidenziati iseguenticodicidiallarme: - E1:erroresensoretemperatura1 - E2:erroresensoretemperatura2 - E3:erroremotoreventola - E4:insufficientepressionenelcircuitorefrigerante Nel caso di tali segnalazioni di anomalia siete invitati a contattare il vostroinstallatoreperverificarelasituazione. LaRudesrlViaFerrini14I-25128Brescia tel+390302005058fax+390302007433www.piccolosplitter.it [email protected] Istruzioniperl’uso Condizionatoredacabinaamotorespento PiccoloSplitterPS3000 Utilizzodeltelecomandoindotazione InsiemealPS3000vienefornitountelecomandoalimentatocondue batterieAAA. L’accensionedelPS3000daltelecomandoèpossibilesoloseèstato alimentatol’inverter(spiaaccesasulpannelloremotodell’invertere ledrossoaccesosulpannellodicomandodell’unitàinterna. L’accensioneèpossibiledalpulsanteOn/Offcentrale Lefunzioniattivabilidaltelecomando,conpressioniciclichedeltasto “M”sonolestesseattivabilidal pannellodicontrollo: - Condizionamento - Automatico - Deumidificatore - Ventilazione Non è attiva la funzione “orientamento aria”. A lato trovate descritte le icone presenti sul display del telecomando. Orientamentodelflussod’aria Nel PS3000 modello 2012 è possibile orientare il flusso dell’aria intervenendo manualmente sull’orientamento delle due bocchette di distribuzione presenti sull’unità interna. Le bocchette sonoorientabilisiainsensolatitudinalechelongitudinale. LaRudesrlViaFerrini14I-25128Brescia tel+390302005058fax+390302007433www.piccolosplitter.it [email protected] Istruzioniperl’uso Condizionatoredacabinaamotorespento PiccoloSplitterPS3000 Puliziadelfiltro Peraccederealfiltro,rimuovereilcoperchiopremendoitasticontrassegnaticonlefreccegiallee liberando le due guide inferiori. Il filtro è facilmente lavabile con acqua ed eventualmente detergentinaturali. Diagnosieventualiproblemi Diseguitounelencodeipossibiliproblemi,delleplausibilicauseedeirimedi PROBLEMA POSSIBILECAUSA POSSIBILERIMEDIO L’unitàinternasiaccendemalaspiaverde rimanespentasenzadareilconsenso all’unitàesterna. Impostazionitelecomando Reimpostareiltelecomando L’unitàinternanonsiaccendeelespie rimangonotuttespente Temperaturaambiente<18°C Schedacentralinaunitàinterna difettosa Sostituirelacentralina FusibilealimentazioneDC interrotto Sostituzionefusibileecontrolloassorbimento elettrico InterruttoredifferenzialesuOFF RiarmareildifferenzialesuON Inverternonerogatensione230V Sostituireinverter L’unitàinternanonriceveilsegnaledal telecomando Laventoladell’unitàinternanonfunziona Cavoalimentazione230Vtra inverteredunitàinterna Sostituirecavoeripristinareconnessione Trasformatoreschedabruciato Sostituiretrasformatore(seindipendente) Schedacentralinaunitàinterna difettosa Sostituireschedacentralina Batterietelecomandoesaurite Sostituirelebatterie Sensoreinfrarossisporco Pulirezonasensoreinfrarossi Schedasensoredanneggiatao difettosa Sostituireschedasensore Schedacentralinaunitàinterna difettosa Sostituireschedacentralina Motoreventolainterrottoo bruciato Sostituzionemotoreventola LaRudesrlViaFerrini14I-25128Brescia tel+390302005058fax+390302007433www.piccolosplitter.it [email protected] Istruzioniperl’uso Condizionatoredacabinaamotorespento PiccoloSplitterPS3000 Schedacentralinaunitàinterna difettosa Sostituireschedacentralina Laventoladell’unitàinternafunzionacon sbalzidivelocità Schedacentralinadifettosa Sostituireschedacentralina Laventoladell’unitàinternafunziona producendovibrazioni Palettecorpoventolasbilanciate orotte Sostituireilcorpoventola L’unitàinternasiaccende,spiaverde accesamal’unitàesternanonfunziona Nonarrivatensione(230V)alla presadel’unitàesterna Controllareuscitatensione230Vdalla morsettierainterna(filobluemarrone)vicinoalla Connessioneinterrottetraunità internaedesterna Controllareprese Cavointerrottotraunitàinterna edesterna Sostituirecavo Connessioneinterrottasul compressore Ripristinocompressore Condensatorecompressore difettoso Sostituirecondensatorecompressore Sensoreprotezionemotore interrotto Sostituiresensore Compressoreinterrotto Sostituireilcompressore Connessioneinterrottasulla ventola Ripristinoconnessione Ventoladifettosa Sostituirelaventola IlfusibileDCsaltaconl’unitàspenta Inverterincorto Sostituirel’inverter IlPS3000nonraffredda(differenzialetra temperatureentrataeduscitaariaunità internaminoredi6°C Quantitàgasrefrigerantenon sufficiente Aggiungeregasrispettandolepressioni Perditagasnelcircuito Serrarebeneiraccordiecontrollareirubinetti; controllarechesiastatamontatalarondelladi Nell’unitàesternagiralaventolamanon parteilcompressore(attenzione,il compressorepartenormalmenteconun ritardodi3minutidall’accensione dell’impianto) Nell’unitàesternafunzionailcompressore manongiralaventola Smaltimento Raccogliereilmaterialediimballaggiopossibilmentenegliappositicontenitoridi riciclaggio. Quando l'apparecchio viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulleprescrizioniadeguateconcernentilosmaltimento. QuestoapparecchiononcontieneCFC.IlcircuitodelrefrigerantecontieneR134a. Conformea: Conriservadiversionisuccessiveedimodificheconformialprogressodella tecnica,nonchédivariazioninelladisponibilitàdeiprodotti. LaRudesrlViaFerrini14I-25128Brescia tel+390302005058fax+390302007433www.piccolosplitter.it [email protected]
