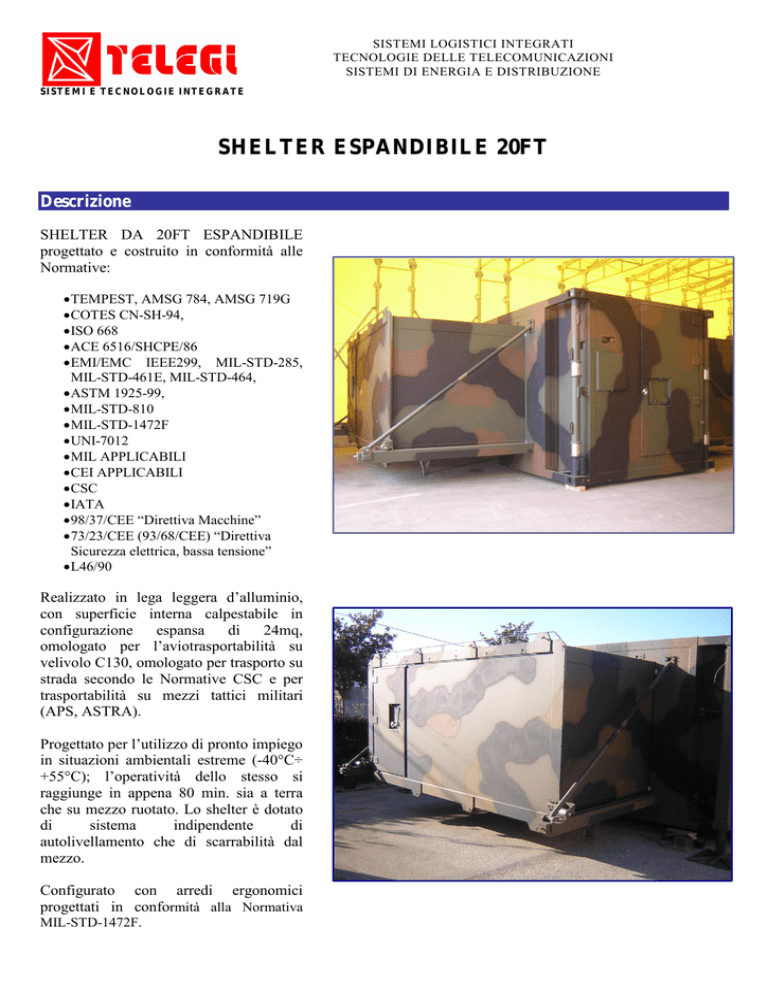

SHELTER ESPANDIBILE 20FT
Descrizione
SHELTER DA 20FT ESPANDIBILE
progettato e costruito in conformità alle
Normative:
•TEMPEST, AMSG 784, AMSG 719G
•COTES CN-SH-94,
•ISO 668
•ACE 6516/SHCPE/86
•EMI/EMC IEEE299, MIL-STD-285,
MIL-STD-461E, MIL-STD-464,
•ASTM 1925-99,
•MIL-STD-810
•MIL-STD-1472F
•UNI-7012
•MIL APPLICABILI
•CEI APPLICABILI
•CSC
•IATA
•98/37/CEE “Direttiva Macchine”
•73/23/CEE (93/68/CEE) “Direttiva
Sicurezza elettrica, bassa tensione”
•L46/90
Realizzato in lega leggera d’alluminio,
con superficie interna calpestabile in
configurazione
espansa
di
24mq,
omologato per l’aviotrasportabilità su
velivolo C130, omologato per trasporto su
strada secondo le Normative CSC e per
trasportabilità su mezzi tattici militari
(APS, ASTRA).
Progettato per l’utilizzo di pronto impiego
in situazioni ambientali estreme (-40°C÷
+55°C); l’operatività dello stesso si
raggiunge in appena 80 min. sia a terra
che su mezzo ruotato. Lo shelter è dotato
di
sistema
indipendente
di
autolivellamento che di scarrabilità dal
mezzo.
Configurato con arredi ergonomici
progettati in conformità alla Normativa
MIL-STD-1472F.
SISTEMI LOGISTICI INTEGRATI
TECNOLOGIE DELLE TELECOMUNICAZIONI
SISTEMI DI ENERGIA E DISTRIBUZIONE
SISTEMI E TECNOLOGIE INTEGRATE
Technical Specifications
Caratteristiche
Modalità
“non
operativa”
Modalità
“operativa”
6058 mm
6225 mm
Dim L
Dim A
7080 mm
Dim W
2438 mm
7090 mm
Dim H
Superficie
interna
calpestabile
Peso a vuoto
Peso a pieno
carico
2438 mm
2438÷2638 mm
24 m2
4578 Kg
=-6000 Kg
Stato “Operativo”
Condizioni ambientali
Caratteristiche
Temperatura
Irraggiamento
solare
Vento
Grandine
Nebbia salina
Modalità
“non
operativa”
-57°C ÷ +71°C
95°C superficie
ext tetto
130 Km/h
Ø 30mm
0.75 ng/m3
Umidità
100%
Modalità
“operativa”
-40°C ÷ +55°C
95°C superficie
ext tetto
130 Km/h
Ø 30mm
10% NaCl, 96 h
100% 4h, 97%
20h
Caratteristiche EMI
Campo
magnetico
Campo elettrico
ed onda piana
Campo elettrico
ed onda piana
60 dB fino a 1 MHz
60 dB fino a 400 MHz
Decrescente da 400KHz a 1 GHz con
attenuazione 40 dB a 1 GHz
Stato “Non Operativo”
STRUTTURA BASE
Il complesso si compone di 3 moduli costituiti da un corpo centrale fisso (C.C.) e due moduli
espandibili, che permettono in assetto operativo di ottenere una superficie totale di circa 24 mq.
Lo shelter ha due ingressi (porte) di cui una per la funzione di “uscita di emergenza”.
Elevata resistenza strutturale e ambientale integrate ad una efficace schermatura
elettromagnetica alle interferenze, conferiscono allo shelter caratteristiche di sicurezza e
protezione che fanno da sfondo ad un contesto di elevata tecnologia e perforamance.
SISTEMA DI SOLLEVAMENTO
L’impianto consente il sollevamento del complesso dal livello zero ad un’altezza non inferiore
a 1,65 m da terra per il caricamento e la rimozione dai pianali dei veicoli adibiti al trasporto. La
caratteristica peculiare è l’autolivellamento; la messa in bolla del complesso è garantita in aeree
non livellate entro il limite massimo di 3°.
Il sistema di sollevamento è composto da 4 gambe di tipo elettromeccanico/oleodinamico
comandate da centralina di controllo e pulsantiera.
SISTEMI LOGISTICI INTEGRATI
TECNOLOGIE DELLE TELECOMUNICAZIONI
SISTEMI DI ENERGIA E DISTRIBUZIONE
SISTEMI E TECNOLOGIE INTEGRATE
TRASPORTABILITA’
Lo shelter è omologato per caricamento autonomo su velivolo C130
con caratteristiche di elevata sicurezza alle accelerazioni che si
manifestano nelle differenti condizioni di volo; in particolare può
resistere ad un carico impulsivo pari a 9 g nella direzione di volo
derivante da un atterraggio di emergenza di un velivolo tipo C130.
Dotato di kit per il caricamento sul velivolo.
Lo shelter è dimensionato e realizzato per essere trasportato su veicoli
tattici di tipo APS o ASTRA 6X6 con ancoraggio tramite twist lock
posti agli angoli dello shelter conformi alla Norma UNI-7012.
Lo shelter è realizzato per essere trasportato su pianali porta-container
in conformità allo standard ISO 668 ed è omologato in conformità al
regolamento CSC (è dotato di apposita targa).
Lo shelter è realizzato per essere trasportabile su ferrovia e nave.
CONFIGURAZIONE INTERNA
Le configurazioni interne dello shelter possono essere realizzate sulla
base di varie tipologie di sistema.
Tipi di configurazioni:
-Shelter POSTO COMANDO
-Shelter TELECOMUNICAZIONI
-Shelter DISTRIBUZIONE ENERGIA
-Shelter PER TELERILEVAMENTO RADAR
Progettazione e realizzazione di configurazione a richiesta Cliente.
ESEMPIO CONFIGURAZIONE TIPO POSTO COMANDO
Oggetto
Descrizione
Z-Panel
Energia
Rappresenta l’interfaccia per le connessioni
elettriche di input e output allo shelter
Rack Energia
Unità Rack 19” QUADRO ELETTRICO.
Sistema dedicato al, comando e controllo
della distribuzione dell’alimentazione
all’interno dello shelter
Rappresenta l’interfaccia per le connessioni
in fibra ottica, telefoniche, e AMI
Z-Panel Dati
Rack Apparati
Rack PDS
Condizionatore
NBC
Postazioni di
lavoro (PDL)
Unità Rack 19”.
Unità Rack dedicato all’installazione di
apparecchiature elettroniche e per le
telecomunicazioni
Unità Rack 19”.
Unità Rack utilizzata come postazione di
servizio per gli operatori (fax, stampante
ecc)
Unità dedicata al
riscaldamento/raffreddamento interno
Complesso filtrante per la protezione in
ambiente contaminato NBC-ROTA
Postazioni di lavoro (N° 8) in configurazione
operativa
IMPIANTI
Gli impianti realizzati all’interno dello shelter, sono tutti
realizzati in conformità alle Normative sulla sicurezza
(L46/90, D.lgs 626/94, CEI 64-8, 73/23/CEE (e
integrazioni), 98/37/CEE (e integrazioni) e Norme CEI
applicabili) e comprendono canalizzazioni e cablaggi :
•Elettrici (alimentazione/illuminazione)
•telefonici
•dati su fibra ottica (ETHERNET, BANDA BASE
EUROCOM, ATM)
•dati su cavo in rame ritorto
•antincendio (con centralina di comando, rilevatori
fumo, erogatori ad aerosol, pulsanti manuali
spegnimento)
Rack
Apparati
Rack Energia
Rack PDS
CODIFICA NATO
DENOMINAZIONE: EXPANDABLE SHELTER
P/N: 5387.SHESP20
N.U.C. 5411-15-200-7925
ACCESSORI DISPONIBILI :
•
•
•
•
SET ASPI DI CAVI ALIMENTAZIONE
SET ASPI DI CAVI A FIBRA OTTICA CAMPALI
KIT DI MESSA A TERRA
QUADRO ELETTRICO CAMPALE PER INTERCONNESSIONE
ELETTRICA TRA PIU’ SHELTER
• PARTI DI RISPETTO
• CASSETTE ATTREZZI PER MANUTENZIONE
SISTEMI E TECNOLOGIE INTEGRATE
TELEGI Srl - Via Catania, 16 C.A.P. 00040 PAVONA (ROMA)
( (0039) 0693490011 Fax (0039) 069344918
E-mail: [email protected] http://www.telegi.com
NATO CAGE CODE: A5387
Quality Management System certified in compliance with the AQAP-2110 – AER-Q-2110 – ISO 9001:2000
