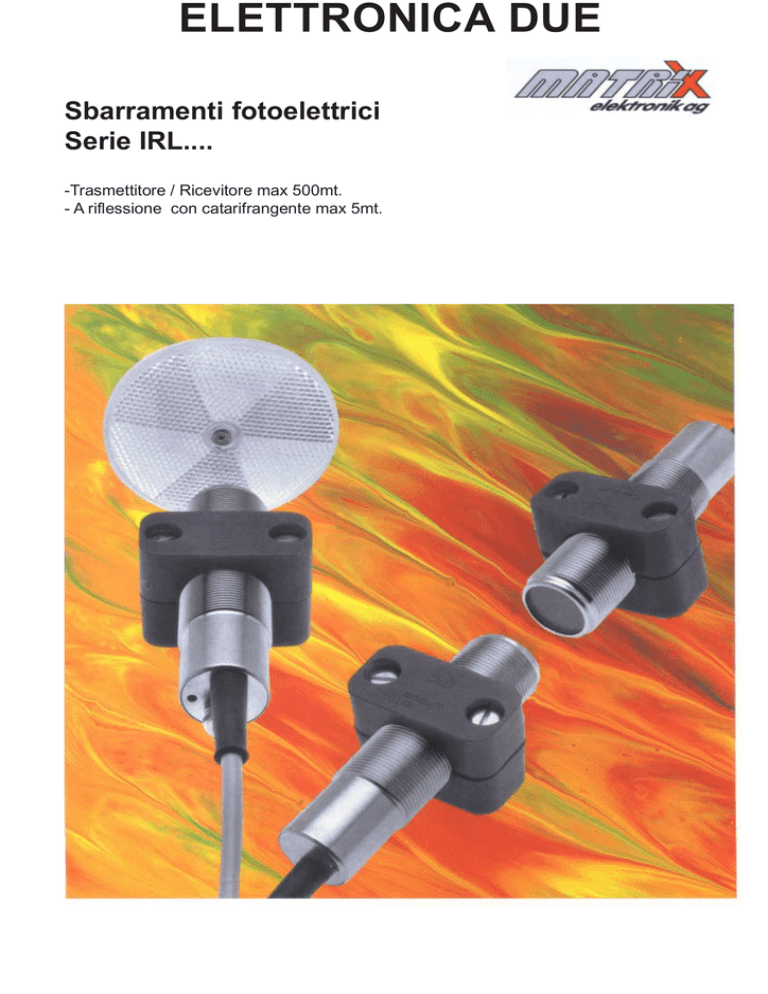

ELETTRONICA DUE Sbarramenti fotoelettrici Serie IRL.... -Trasmettitore / Ricevitore max 500mt. - A riflessione con catarifrangente max 5mt. SBARRAMENTO IRL-150NPNII / IRL-500NPNII - Led multicolore al ricevitore per allineamento ottimale - Grande portata ed un campo di rilevamento preciso Ti po D enomi nazi one IR L - 150X - SE IR L - 500X - SE IR L-150-S / trasmettitore IR L-150N PN II-E / ricevitore IR L-500-S / trasmettitore IR L-500N PN II-E / ricevitore S : Trasmetti tore / E: Ri cevi tore D i stanza di lavoro Ali mentazi one ci rca 150 m ci rca 500 m 20-28 VC C / Ondulazi one resi dua max 10% Vs. Assorbi mento trasmetti tore 40mA 55mA Assorbi mento ri cevi tore 40mA C orrente massi ma 100mA Frequenza di commutazi one Protezi one usci ta Temperature di lavoro C ustodi a 100 Hz 75 Hz C orto ci rcui to permanente -20°C ... +50°C M35 - M30 / Ottone ni chelato Grado di protezi one C avo trasmetti tore C avo ri cevi tore Accessori o IP 65 - EN 40050 2+1 x 0,50mm2 / L=3m 3+1 x 0,50mm2 / L=3m 4 dadi M35 Opzi one --- Alli neamento Indi cazi one LED LED rosso : non alli neati o raggi o i nterrotto LED gi allo : mal alli neati . oppure i mbrattati LED verde : collegamento otti co otti male, raggi o non i nterrotto Modo LED accende gi allo o verde LED accende rosso Allacciamento Ri cevi tore Marrone + Blu Nero=segnale Trasmetti tore Marrone + Blu - Inversione di polarità Ri cevi tore Trasmetti tore Marrone Marrone + Blu + Blu Nero=segnale Funz ione X: Inversione di polarità di tensione di alimentaz ione al ricevitore: funz ione inversa Dimensioni : Connessioni : Marrone + Marrone + Blu Blu - - Nero / Uscita segnale Verde-giallo terra Verde-giallo / Terra ISTRUZIONI : Installazione Vi raccomandiamo di montare il sensore isolato da terra. Le connessioni elettriche devono essere eseguite come indicato . Il sensore deve essere usato solo alla tensione indicata dall’etichetta. I cavi di collegamento non devono essere inseriti in parallelo con cavi ad alta tensione. Funzionamento : Il trasmettitore ed il ricevitore devono essere installati separatamente e montati ed allineati in asse tra di loro . La luce emessa (IR) dal trasmettitore colpisce il ricevitore. Se il raggio luce viene interrotto da un oggetto l’uscita viene attivata ed il LED di segnalazione si accende . Cambiando la polarità dell’alimentazione (Blu + Marrone -) l’uscita si inverte (X Funzione). La funzione del LED rimane invariata .I valori max e min. non devono essere mai superati. Nel caso che il cavo si interrompesse od il sensore subisse un difetto l’uscita deve sempre commutare. Manutenzione Il sensore non necessita di manutenzione . In caso di imbrattamento deve essere pulito accuratamente . Non devono essere usati agenti aggressivi. Consigliamo di usare un panno morbido con acqua e sapone. Generalità Per l’installazione e l’utilizzo del sensore della serie ASSURIX si deve tener conto delle regolamentazioni nazionali e della CEE. I nostri apparecchi sono costruiti con alto contenuto tecnologico. Ci riserviamo la possibilità di effettuare modifiche o cambiamenti al fine di introdurre nuove tecniche. Conformità EN50081; EN50020; EN50081-1 ; EN50081-2; EN50082-1; EN50082-2 . Norme CE 89/336/EWG; 92/31/EWG; 93/68/EWG; 76/117/EWG; 79/196/EWG; 94/9/EG. La ditta MATRIX Elektronik AG fu fondata nel 1976 ed è situata in Oberehrendingen, 20Km da Zurigo. Siamo specializzati nellosviluppo , nella costruzione e nella distribuzione di sensori fotoelettrici ad alta qualità. La nostra attività principale sta nel settore dei prodotti “Ex” e delle applicazioni specili. Qualità particolari / Specialità - Interruttori di prossimità a sbarramento e tastatori fotoelettric “EX” - Esecuzioni specili su disegno - Soluzioni globali - Applicazioni a lunga distanza - Applicazioni in ambienti difficili - Innovazioni (microprocessore / sistemi complessi) - Numerose opzioni (segnale d’inquinamento , funzioni timer , uscita analogica ecc.) - Flessibilità - Termini brevi di consegna, anche per esecuzioni speciali Programma - Tastatori fotoelettrici - Interruttori di prossimità a sbarramento ed a riflessione - Sensori fotoelettrici “Ex-d” / “Ex-i” - Alimentatori - Sistemi di monitoraggio multicanale - Modelli adatti / Sistemi speciali - Fibre ottiche (esecuzioni standard e speciali) ELETTRONICA DUE S.r.l. Viale Italia 12 - 20094 Corsico (Milano) Tel. 024487011 Fax 0244870144 www.elettronicadue.it e-mail: [email protected]
