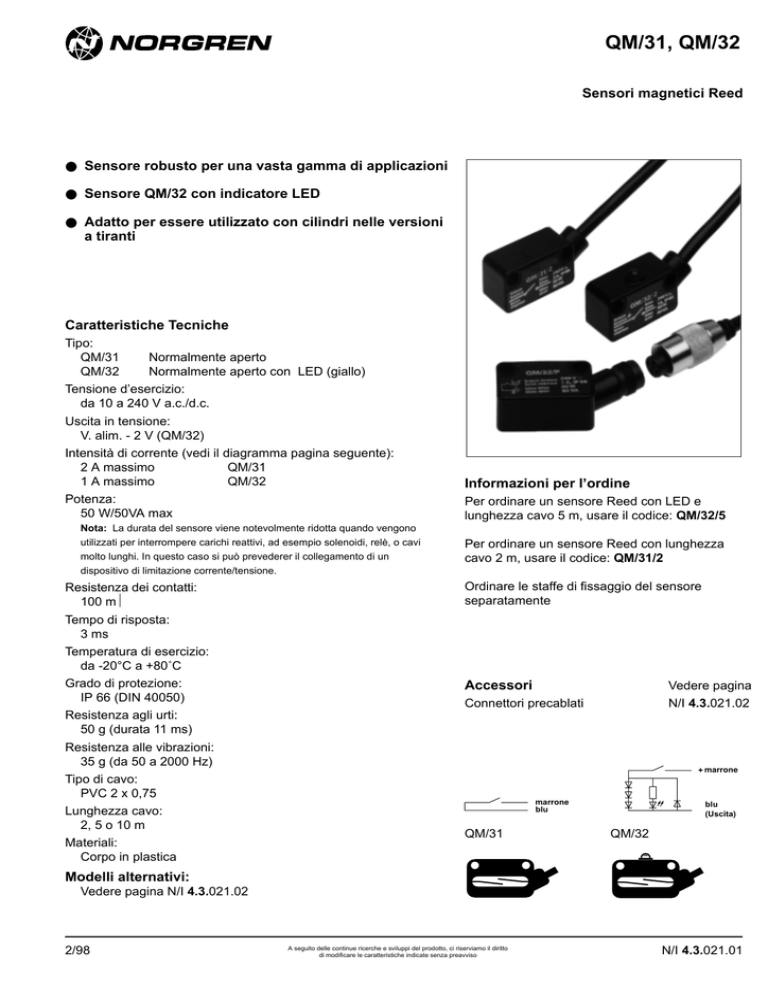

QM/31, QM/32

QM/31, QM/32
Sensori magnetici Reed
● Sensore robusto per una vasta gamma di applicazioni
● Sensore QM/32 con indicatore LED
● Adatto per essere utilizzato con cilindri nelle versioni
a tiranti
Caratteristiche Tecniche
Tipo:
QM/31
Normalmente aperto
QM/32
Normalmente aperto con LED (giallo)
Tensione d’esercizio:
da 10 a 240 V a.c./d.c.
Uscita in tensione:
V. alim. - 2 V (QM/32)
Intensità di corrente (vedi il diagramma pagina seguente):
2 A massimo
QM/31
1 A massimo
QM/32
Potenza:
50 W/50VA max
Nota: La durata del sensore viene notevolmente ridotta quando vengono
utilizzati per interrompere carichi reattivi, ad esempio solenoidi, relè, o cavi
molto lunghi. In questo caso si può prevederer il collegamento di un
dispositivo di limitazione corrente/tensione.
Resistenza dei contatti:
100 mΩ
Tempo di risposta:
3 ms
Temperatura di esercizio:
da -20°C a +80˚C
Grado di protezione:
IP 66 (DIN 40050)
Resistenza agli urti:
50 g (durata 11 ms)
Resistenza alle vibrazioni:
35 g (da 50 a 2000 Hz)
Tipo di cavo:
PVC 2 x 0,75
Lunghezza cavo:
2, 5 o 10 m
Materiali:
Corpo in plastica
Informazioni per l’ordine
Per ordinare un sensore Reed con LED e
lunghezza cavo 5 m, usare il codice: QM/32/5
Per ordinare un sensore Reed con lunghezza
cavo 2 m, usare il codice: QM/31/2
Ordinare le staffe di fissaggio del sensore
separatamente
Accessori
Vedere pagina
N/I 4.3.021.02
Connettori precablati
+ marrone
marrone
blu
QM/31
blu
(Uscita)
QM/32
Modelli alternativi:
Vedere pagina N/I 4.3.021.02
2/98
A seguito delle continue ricerche e sviluppi del prodotto, ci riserviamo il diritto
di modificare le caratteristiche indicate senza preavviso
N/I 4.3.021.01
QM/31, QM/32
Sensori alternativi
Simbolo
Sensori (senza LED)
TQM/31/*
Simbolo
Sensori (con LED)
Descrizione
Alta temperatura (+150 °C), cavo al silicone 2 x 0,75
(lunghezza 2, 5 o 10 m)
QM/32/P
Con connettore, per il connettore vedere tabella sottostante
marrone
blu
1
+ marrone
3
blu
(Uscita)
QM/31/C/*
Contatto di scambio, cavo PVC 3 x 0,5 (lunghezza 5 m)
tensione d’esercizio 10 ÷ 110 V c.a./175 V c.c., intensità di
corrente 250 mA (vedere il grafico), potenza 5W/ 5 VA,
tempo di risposta 0,7 ms, resistenza dei contatti 100 mΩ,
resistenza alle vibrazioni 20 g (durante 11 ms)
nero
blu
marrone
* Inserire la lunghezza del cavo
Peso dei sensori e dei connettori precablati
Tipo
QM/31/2
QM/32/2
QM/32/P
Connettore precablato
Tipo
Materiale del cavo
M/P34692/*
PVC
M/P34594/*
Poliuretano
Peso (kg)
0,102
0,108
0,015
Peso (kg)
0,182
0,182
Dimensioni
QM/31
QM/32
QM/32/P
A
27
LED
M1
27
LED
27
X
X
2x
X
35
35
35
15
16
24
20
16
24
20
16
20
1
30
15
8
15
30
32
Vista A
Sezione X
3
3,5
1
5,8
ø 5,8
ø 3,2
1
4
Importante
Questi prodotti sono adatti solo per l’impiego in impianti industriali.
Non devono essere utilizzati nei casi in cui le condizioni di tensione,
corrente e di temperatura non rientrino nei valori indicati nelle
‘Caratteristiche Tecniche’.
Prima di utilizzare questi prodotti, per applicazioni non industriali,
sistemi medico - sanitari o altre applicazioni non specificatamente
indicate nella documentazione, consultare la NORGREN.
In seguito all’utilizzo errato, all’invecchiamento o al mal funzionamen-
N/I 4.3.021.02
to, i componenti utilizzati in sistemi di controllo possono danneggiarsi. I
progettisti degli impianti devono prendere in considerazione tutte le
possibilità di rottura dei componenti utilizzati nei sistemi di controllo e
prevedere dispositivi di sicurezza per evitare lesioni all’operatore o
danneggiamenti all’impianto.
Se le protezioni non sono adeguatamente sicure, il progettista
deve informare l’utilizzatore finale nel Manuale di Istruzione.
Si consiglia agli utilizzatori finali ed ai progettisti, di prendere in considerazione agli avvenimenti riportati nei fogli istruzioni forniti insieme ai
componenti.
A seguito delle continue ricerche e sviluppi del prodotto, ci riserviamo il diritto
di modificare le caratteristiche indicate senza preavviso
2/98
QM/31, QM/32
Tensione d’esercizio e intensità di corrente
QM/31/C
QM/31, TQM/31
mA
A
250
2,0
1,8
50 W
50 VA
1,6
1,4
200
5W
5 VA
150
1,2
1,0
0,8
100
0,6
0,4
50
0,2
V c.a. / c.c.
0
0
50
100
150
200
V c.a. / c.c.
0
0
230
25
50
75
100
125
150
175
QM/32
A
1,0
50 W
50 VA
0,8
0,6
0,4
0,2
V c.a. / c.c.
0
0
2/98
50
100
150
200
230
A seguito delle continue ricerche e sviluppi del prodotto, ci riserviamo il diritto
di modificare le caratteristiche indicate senza preavviso
N/I 4.3.021.03
