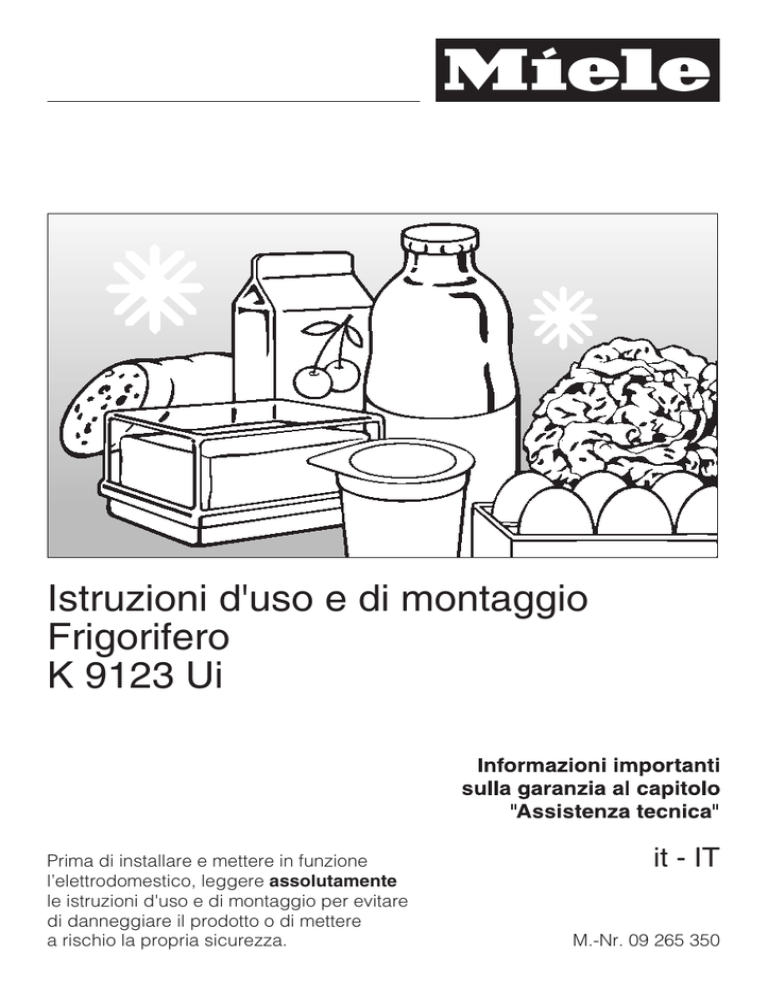

Istruzioni d`uso e di montaggio Frigorifero K 9123 Ui

Istruzioni d'uso e di montaggio
Frigorifero
K 9123 Ui
Prima di installare e mettere in funzione
l’elettrodomestico, leggere assolutamente
le istruzioni d'uso e di montaggio per evitare
di danneggiare il prodotto o di mettere
a rischio la propria sicurezza.
it - IT
M.-Nr. 09 265 350
Indice
Descrizione dell'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Il Vostro contributo alla tutela dell’ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Smaltimento rifiuti apparecchiature elettriche ed elettroniche (RAEE) . . . . . . . . . . 5
Istruzioni per la sicurezza e avvertenze. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Come risparmiare energia elettrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Accensione e spegnimento dell'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . 12
In caso di inattività prolungata. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
La giusta temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
. . . nel vano frigorifero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Indicazione della temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Impostare la temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Utilizzare la funzione Superraffreddamento . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Disposizione degli alimenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Aree di raffreddamento differenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Alimenti non adatti alla conservazione in frigorifero . . . . . . . . . . . . . . . . . . . . . . . 16
Da considerare al momento dell'acquisto degli alimenti. . . . . . . . . . . . . . . . . . . . 16
Corretta conservazione degli alimenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Frutta e verdura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Alimenti non confezionati di origine animale e vegetale . . . . . . . . . . . . . . . . . 17
Alimenti ricchi di proteine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Carne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Disposizione degli alimenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Spostare le asticelle divisorie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Rimuovere il ripiano estraibile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Contenitore separato per frutta e verdura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Sbrinamento automatico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Pulizia e manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Vano interno, accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Aerazione e fuoriuscita dell'aria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
guarnizione dello sportello. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Guasti, cosa fare se . . . ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Possibili cause di rumori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Assistenza tecnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Servizio Clienti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Allacciamento elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Indice
Istruzioni di montaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Luogo di posizionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Classe climatica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Aerazione del locale di installazione e fuoriuscita dell'aria . . . . . . . . . . . . . . . . . . 29
Prima di incassare l'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Misure d'incasso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Installazione e incasso dell'apparecchio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Peso dello sportello del mobile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Inserire l'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Registrare l'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Fissare l'apparecchio nella nicchia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Montare l'anta del mobile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
L'apparecchio è stato correttamente incassato se: . . . . . . . . . . . . . . . . . . . . . 38
Registrare l'aderenza della guarnizione dello sportello . . . . . . . . . . . . . . . . . . . . 38
Regolare l'inclinazione dello sportello . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Regolare lo sportello. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Descrizione dell'apparecchio
a Tasto On/Off
c LED temperatura
b Tasto per impostare la temperatura
d Tasto di Superraffreddamento e spia
e Pannello comandi
j Mensola per bottiglie
f Carrello estraibile con sportello regolabile
k Canaletta di raccolta e
foro di scarico per l'acqua di sbrinamento
g Asticelle divisorie amovibili
h Mensola estraibile
i Illuminazione interna
l Vano deposito sul fondo
m Contenitore per frutta e verdura
n Aerazione e sfiato
4
Il Vostro contributo alla tutela dell’ambiente
Smaltimento dell’imballaggio
L’imballaggio ha lo scopo di proteggere la merce da eventuali danni che potrebbero verificarsi durante le operazioni di trasporto. I materiali utilizzati per
l’imballaggio sono riciclabili, per cui selezionati secondo criteri di rispetto
dell’ambiente e di facilità di smaltimento finalizzata alla reintegrazione nei cicli
produttivi. Tale meccanismo permette
da un lato di ridurre il volume degli
scarti, mentre dall’altro rende possibile
un utilizzo più razionale delle risorse
non rinnovabili.
Smaltimento rifiuti
apparecchiature elettriche ed
elettroniche (RAEE)
ai sensi del Decr. Legisl. 25 luglio
2005, n. 151 in attuazione delle Direttive 2002/95/CE, 2002/96/CE e
2003/108/CE sullo smaltimento dei rifiuti di apparecchiature elettriche ed
elettroniche.
Il simbolo del cassonetto barrato indica
che il prodotto alla fine della propria
vita utile deve essere raccolto separatamente dagli altri rifiuti.
L’utente dovrà conferire l’apparecchiatura
giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed
elettrotecnici oppure riconsegnarla al rivenditore al momento dell’acquisto di una
nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.
L’adeguata raccolta differenziata per
l’avvio successivo dell’apparecchiatura
dismessa al riciclaggio, al trattamento e
allo smaltimento ambientalmente com-
patibile contribuisce a evitare possibili
effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di
cui è composta l’apparecchiatura.
Per la gestione del recupero e dello
smaltimento degli elettrodomestici,
Miele Italia aderisce al consorzio
Ecodom (Consorzio Italiano Recupero e
Riciclaggio Elettrodomestici).
Non danneggiare i tubi di frigoriferi e
congelatori che contengono gas e refrigeranti affinché possano essere recuperati correttamente. Un trattamento
non appropriato comporta la diffusione
nell’ambiente di sostanze dannose.
Lo smaltimento abusivo del prodotto da
parte dell’utente comporta
l’applicazione di sanzioni amministrative previste dalla legislazione vigente.
Il trattamento non appropriato e lo
smaltimento non corretto dei rifiuti contenenti gas ozonolesivi (clorofluorocarburi e idrofluorocarburi) comportano la
diffusione nell’ambiente di sostanze
dannose per la salute e per l’intero ecosistema.
Accertarsi che fino al momento dello
smaltimento l’apparecchiatura sia tenuta lontana dai bambini (v. “Istruzioni per
la sicurezza e avvertenze”).
5
Istruzioni per la sicurezza e avvertenze
Questo apparecchio è conforme alle
vigenti norme in materia di sicurezza. Un uso improprio può comunque
provocare danni a persone e/o
cose.
Prima di mettere in funzione l'apparecchio, leggere attentamente questo libretto di istruzioni. Contiene informazioni importanti su sicurezza,
uso e manutenzione Così si evitano
pericoli alle persone e danni materiali all'apparecchio.
Conservare le presenti istruzioni d'uso e consegnarle anche a eventuali
futuri utenti.
Uso previsto
~ Questo apparecchio è destinato
esclusivamente all'uso domestico.
Anche qualora installato in ambienti di
lavoro come
– negozi, uffici e similari oppure
– alberghi, pensioni e strutture ricettive
analoghe (a uso personale dei clienti), deve essere utilizzato sempre nei
limiti del normale uso domestico, non
a uso professionale, per raffreddare
e conservare alimenti freschi.
Qualsiasi altro impiego non è ammesso. Miele non risponde di danni causati
da un uso diverso da quello previsto o
da impostazioni sbagliate
dell'elettrodomestico.
Questo apparecchio non è destinato all'impiego in ambienti esterni.
6
~ Le persone che per le loro capacità
fisiche, sensoriali o psichiche o per la
loro inesperienza o non conoscenza
non siano in grado di utilizzare in sicurezza l'apparecchio, non devono farne
uso senza la sorveglianza e la guida di
una persona responsabile.
Bambini
~ I bambini dagli otto anni in su pos-
sono eventualmente utilizzare l'apparecchio da soli, solo se è stato loro
spiegato come usarlo correttamente. È
importante che sappiano riconoscere
gli eventuali pericoli che potrebbero
derivare da un uso non corretto.
~ Tenere lontano dall'apparecchio i
bambini al di sotto degli otto anni, in alternativa sorvegliarli costantemente.
~ Sorvegliare i bambini che si trovano
nelle immediate vicinanze dell'apparecchio; accertarsi che non giochino con
l'apparecchio, ad es. sedendosi nel
carrello estraibile oppure aggrappandosi allo stesso.
Istruzioni per la sicurezza e avvertenze
Sicurezza tecnica
~ Prima di incassare l'apparecchio,
controllare che non ci siano danni visibili
esternamente. Non mettere mai in funzione un apparecchio danneggiato.
Un apparecchio danneggiato può essere
rischioso per la sicurezza.
~ Se il cavo di alimentazione elettrica è
danneggiato, deve essere completamente sostituito da personale tecnico autorizzato dal produttore per evitare all'utente
qualsiasi pericolo.
~ Questo apparecchio contiene refrigerante isobutano (R600a), un gas naturale ecologico, ma infiammabile. Non
è dannoso per lo strato di ozono e non
favorisce l'effetto serra. L'impiego di
questo refrigerante determina in parte
un aumento della rumorosità durante il
funzionamento dell'apparecchio. Oltre
ai rumori di funzionamento del compressore possono verificarsi rumori di
flusso nell'intero circuito refrigerante.
Questi effetti non si possono purtroppo
impedire, ma non compromettono in alcun modo la funzionalità dell'apparecchio.
Durante il trasporto e l'installazione dell'apparecchio prestare attenzione affinché non venga danneggiato alcun
componente del circuito refrigerante. Il
refrigerante è nocivo per gli occhi. Evitare il contatto.
In caso di danneggiamento:
- evitare fuochi a fiamma viva oppure
fonti di accensione,
- sfilare la spina dalla presa elettrica,
- aerare per alcuni minuti l'ambiente
in cui è installato l'apparecchio e
- rivolgersi all'assistenza tecnica.
~ Maggiore è la quantità di refrigeran-
te nell'apparecchio, più grande deve
essere l'ambiente in cui viene installato.
In caso di perdite, in un ambiente troppo piccolo può formarsi una miscela infiammabile di gas e aria.
In termini di dimensioni dell'ambiente,
per ogni 8 g di refrigerante dovrebbe
corrispondere almeno 1 m3. La quantità
di refrigerante è indicata sulla targhetta
dati apposta all'interno dell'apparecchio.
~ Il sicuro funzionamento dell'appa-
recchio è garantito solo se questo viene
installato secondo le istruzioni d'uso.
~ Prima di collegare l'apparecchio alla
rete elettrica confrontare assolutamente
i dati di allacciamento (tensione e frequenza) indicati sulla targhetta con
quelli della rete elettrica.
Se i dati non dovessero corrispondere
l'apparecchio potrebbe danneggiarsi.
In caso di dubbi rivolgersi a un elettricista.
~ Non allacciare l'apparecchio alla
rete elettrica con prolunghe o prese
multiple, perché non garantiscono la
necessaria sicurezza (ad es. rischio di
surriscaldamento).
7
Istruzioni per la sicurezza e avvertenze
~ La sicurezza elettrica è garantita
solo se l'apparecchio è allacciato a un
regolare collegamento a terra. Assicurarsi che questa condizione sia verificata, si tratta di una sicurezza fondamentale. In caso di dubbi far controllare
l'impianto da un tecnico specializzato.
Miele non risponde dei danni (ad es.
scossa elettrica) causati da un conduttore di protezione interrotto o addirittura
assente.
~ Sostituire eventuali pezzi guasti o difettosi con ricambi originali Miele; solo
usando pezzi di ricambio originali la
casa produttrice garantisce il rispetto
degli standard di sicurezza.
~ Lavori di installazione e manutenzio-
sostanze esplosive o prodotti con gas
combustibili (p.es. bombolette spray).
Quando si attiva il termostato possono
generarsi scintille che potrebbero far
esplodere eventuali mescolanze infiammabili.
ne nonché riparazioni devono essere
eseguiti da personale autorizzato da
Miele.
Lavori o riparazioni non correttamente
eseguiti potrebbero causare seri pericoli per l'utente. La casa produttrice
non risponde di questo tipo di danni.
~ Riparazioni in garanzia possono essere effettuate solo dall'assistenza tecnica autorizzata Miele, altrimenti decade ogni diritto di garanzia per interventi
successivi.
~ Prima di eseguire lavori di manuten-
zione e riparazione è necessario staccare l'apparecchio dalla rete elettrica.
L'apparecchio è staccato dalla rete
elettrica solo se:
– il cavo di alimentazione è staccato
dalla rete elettrica.
Per staccare l'apparecchio dalla corrente elettrica non tirare il cavo, bensì afferrare la spina.
– l'interruttore principale dell'impianto
elettrico è staccato.
8
~ Non utilizzare questo apparecchio in
luoghi non stazionari (ad es. sulle navi).
Uso corretto
~ Non conservare nell'apparecchio
~ All'interno di frigoriferi e congelatori
non devono assolutamente essere azionati apparecchi e congegni elettrici (ad
es. per la produzione di gelato). Possono causare scintille. Pericolo di esplosione.
~ Conservare recipienti contenenti al-
col ad alta gradazione solo in posizione
verticale e ben chiusi nel vano frigorifero. Pericolo di esplosione.
~ Se si consumano alimenti conservati
per molto tempo c'è pericolo di intossicazione.
La durata di conservazione dipende da
molti fattori, ad es. dal grado di freschezza, dalla qualità e dalla temperatura di conservazione. Attenersi sempre
alle indicazioni di conservazione e di
scadenza degli alimenti apposte dal
produttore sulla confezione.
Istruzioni per la sicurezza e avvertenze
~ Non trattare la guarnizione dello
sportello con oli o grassi.
Con il passare del tempo, la guarnizione potrebbe diventare porosa.
~ Non conservare alimenti contenenti
grasso o olio nell'apparecchio o nella
mensola per bottiglie. Eventuali fuoriuscite di sostanze oleose potrebbero
danneggiare il materiale sintetico.
~ Non coprire le griglie di entrata e
fuoriuscita dell'aria nello zoccolo altrimenti non è garantita la libera circolazione dell'aria. aumenta il consumo di
corrente elettrica e non si escludono
danni ai componenti dell'apparecchio.
~ L'apparecchio è predisposto per
una determinata classe climatica (area
temperatura ambiente), i cui limiti devono essere rispettati. La classe climatica
è indicata sulla targhetta dati apposta
all'interno dell'apparecchio. Se la temperatura ambiente è troppo bassa può
causare un prolungato fermo del compressore, per cui l'apparecchio non riesce a mantenere la temperatura necessaria.
Smaltimento dell'apparecchio
~ Rendere inservibile la serratura o la
chiusura a scatto o a molla del vecchio
frigorifero o congelatore prima di eliminarlo per impedire che i bambini possano accidentalmente chiudervisi dentro mentre giocano, rischiando così la
vita.
~ Non danneggiare il circuito di refrigerazione, ad es.
– bucando i canali refrigeranti
dell'evaporatore;
– piegando le condutture;
– raschiando i rivestimenti della superficie.
Il refrigerante è nocivo per gli occhi.
La casa produttrice non è responsabile per danni causati
dall'inosservanza delle istruzioni per
la sicurezza e delle avvertenze.
~ Per sbrinare e pulire l'apparecchio
non utilizzare assolutamente un apparecchio a vapore. Il vapore può giungere alle parti conduttrici di tensione e
causare un corto circuito.
9
Come risparmiare energia elettrica
Posizionamento
Consumo energetico
normale
Consumo energetico più
alto
in ambienti aerati
al chiuso, in ambienti non aerati
non direttamente esposto ai raggi
solari
direttamente esposto ai raggi solari
non adiacente a una fonte di calore adiacente a una fonte di calore (ter(termosifone, cucina elettrica)
mosifone, cucina elettrica)
a una temperatura ambiente ideale
di 20°C
a una temperatura ambiente elevata
Non coprire le fessure di aerazione
e rimuovere regolarmente eventuale polvere depositatasi.
Impostazione della
temperatura Termostato
"cifre approssimative"
(regolazione graduale)
Impostazione media del termostato Impostazione alta del termostato:
(da 2 a 3).
più bassa è la temperatura nel vano,
più alto è il consumo energetico.
Impostazione della
temperatura Termostato
"preciso"
(con display digitale)
Vano cantina da 8 a 12°C
Vano frigorifero da 4 a 5°C
Zona PerfectFresh intorno a 0°C
Vano congelatore -18°C
Zona per la conservazione di vini
da 10 a 12°C
Uso
Disposizione dei cassetti, ripiani e
mensole come alla consegna.
Aprire lo sportello solo quando necessario e per un breve lasso di
tempo.
Aprire lo sportello frequentemente e
a lungo = fuoriuscita di freddo
Disporre gli alimenti ordinatamente.
Il disordine all'interno del frigorifero
costringe a tenere lo sportello aperto a lungo.
Attendere che alimenti e bevande
calde si raffreddino all'esterno dell'apparecchio.
Introducendo alimenti caldi
nell'apparecchio si allungano i tempi di attivazione del compressore
(l'apparecchio cerca di abbassare
la temperatura interna).
Disporre gli alimenti ben confezionati oppure ben coperti.
L'evaporazione e la condensa dei liquidi nel vano frigorifero causano
perdite di potenza refrigerante.
Disporre nel vano frigorifero alimenti congelati da scongelare.
Non riempire eccessivamente gli
scomparti per permettere all'aria di
circolare.
10
Negli apparecchi con commutazione stagionale verificare che
l'interruttore sia spento se la temperatura ambiente supera i 16°C o i
18°C.
Come risparmiare energia elettrica
Sbrinamento
Consumo energetico
normale
Consumo energetico più
alto
Sbrinare il congelatore quando lo
strato di brina raggiunge 0,5 cm.
Lo strato di ghiaccio eventualmente
presente peggiora la cessione di
freddo agli alimenti e determina un
aumento del consumo di corrente
elettrica.
11
Accensione e spegnimento dell'apparecchio
Prima messa in funzione
Spegnimento
^ Rimuovere le pellicole protettive.
^ Premere il tasto On/Off finché l'indicazione della temperatura si spegne.
Il raffreddamento è disattivato e la luce
interna è spenta.
In caso di inattività prolungata
^ Togliere le sicurezze trasporto dalla
parete posteriore interna:
ruotarle di lato e sfilarle verso di sé.
^ Pulire l'interno dell'apparecchio e gli
accessori in dotazione. Utilizzare acqua tiepida, poi asciugare con un
panno.
Accensione
^ Premere il tasto On/Off per accendere l'indicazione della temperatura.
L'apparecchio inizia a raffreddare e i
LED temperatura mostrano la temperatura desiderata.
La luce interna si accende quando lo
sportello è aperto.
12
Se non si utilizza l'apparecchio per un
certo periodo è opportuno
^ spegnerlo,
^ sfilare la spina dalla presa oppure disattivare l'interruttore dell'impianto
elettrico principale.
^ Pulire l'apparecchio e
^ lasciare il carrello estraibile leggermente aperto per evitare che
all'interno si generino cattivi odori.
In caso di assenza prolungata, se
non si pulisce l'apparecchio e si lascia chiuso lo sportello, potrebbe
formarsi della muffa al suo interno.
La giusta temperatura
Impostare la giusta temperatura è importante per conservare correttamente
gli alimenti. Gli alimenti si deteriorano
rapidamente a causa dei microorganismi. La corretta temperatura di conservazione impedisce e/o ritarda questo
processo. La temperatura condiziona
infatti la velocità di proliferazione dei
microorganismi; riducendo la temperatura questi processi rallentano.
La temperatura all'interno dell'apparecchio sale,
– se lo sportello viene aperto frequentemente e rimane aperto per un certo
periodo,
– quanti più alimenti vi vengono conservati,
– quanto più caldi sono gli alimenti introdotti nell'apparecchio,
– quanto più alta è la temperatura ambiente.
L'apparecchio è predisposto per una
determinata classe climatica (area
temperatura ambiente), i cui limiti devono essere rispettati.
. . . nel vano frigorifero
Al centro dell'apparecchio si consiglia
una temperatura di raffreddamento di
5°C.
Indicazione della temperatura
Impostare la temperatura
^ Premere il tasto di regolazione della
temperatura finché viene visualizzata
la temperatura desiderata.
Premendo il tasto la prima volta lampeggia il valore dell'ultima temperatura
impostata.
Successivamente la temperatura si modifica progressivamente; raggiunta l'impostazione di 9°C si riparte da 1°C.
Dopo breve tempo il nuovo valore selezionato viene rilevato automaticamente.
Si accende la temperatura del vano frigorifero impostata.
Nell'area della temperatura visualizzata (p.es. tra 5°C e 3°C) la temperatura può essere anche leggermente
abbassata:
^ premere il tasto per regolare la temperatura finché si accende il LED
5°C.
^ Premere di nuovo per ca. 5 secondi il
tasto per impostare la temperatura.
È stata registrata l'impostazione più
bassa della temperatura compresa nel
range di temperature disponibili. L'impostazione tuttavia non è visibile.
L'indicazione della temperatura sul
pannello comandi indica sempre la
temperatura desiderata.
La temperatura è impostabile da
1 a 9°C.
13
Utilizzare la funzione Superraffreddamento
Funzione Superraffreddamento Disattivare la funzione SuperraffredCon la funzione Superraffreddamento il
vano frigorifero raggiunge rapidamente
la temperatura più bassa (in base alla
temperatura ambiente).
Attivare la funzione Superraffreddamento
La funzione Superraffreddamento è indicata soprattutto per raffreddare rapidamente grandi quantità di alimenti freschi o bevande.
damento
La funzione Superraffreddamento si disattiva automaticamente dopo ca. 6 12 ore. La spia si spegne e l'apparecchio raffredda nuovamente a regime
normale.
Per risparmiare corrente elettrica è possibile disattivare manualmente la funzione Superraffreddamento quando gli
alimenti oppure le bevande raggiungono una temperatura sufficientemente
bassa.
^ Premere il tasto della funzione Superraffreddamento; la spia si spegne.
^ Premendo il tasto Superraffreddamento la relativa spia si accende.
La temperatura interna scende in
quanto l'apparecchio opera al massimo regime di raffreddamento.
14
L'apparecchio raffredda nuovamente a
regime normale.
Disposizione degli alimenti
Caricare max. 20 kg di alimenti sul
carrello estraibile, inclusi il contenitore per frutta e verdura e la mensola per bottiglie.
Aree di raffreddamento
differenti
Per la naturale circolazione dell'aria, nel
vano frigorifero si creano aree di temperatura differenti. L'aria fredda e pesante scende nella zona inferiore dell'apparecchio. Sfruttare quindi le diverse zone quando si introducono gli alimenti.
Area con temperatura più alta
– formaggi e latticini di latte non pastorizzato,
– verdura precotta confezionata e in
generale alimenti freschi la cui data
di scadenza si riferisce all'alimento
conservato a una temperatura di almeno 4°C.
Non conservare sostanze esplosive
e prodotti contenenti gas propellenti
(ad es. bombolette spray).
Pericolo di esplosione!
Posizionare nell'apparecchio liquidi
contenenti un'elevata percentuale di
alcool solo in posizione verticale e
chiusi ermeticamente.
L'area con la temperatura più alta nel
vano frigorifero è in alto nella zona anteriore della vaschetta estraibile. Utilizzare quest'area per conservare burro e
formaggio. Il burro non si indurisce e si
può quindi spalmare facilmente; il sapore del formaggio rimane inalterato.
Se nell'apparecchio o nella mensola
per bottiglie vengono conservati alimenti contenenti oli e grassi, accertarsi che il grasso eventualmente fuoriuscito non tocchi le parti dell'apparecchio in materiale sintetico.
Area con temperatura più bassa
Si possono formare delle crepe dovute a tensione e il materiale
sintetico può quindi rompersi.
La zona più fredda nel vano frigorifero
è normalmente sopra i contenitori per la
frutta e la verdura.
Utilizzare quest'area per conservare alimenti delicati e facilmente deperibili,
come:
Conservare gli alimenti disponendoli
ordinatamente nel vano, di modo
che l'aria possa circolare.
– pesce, carne, pollame,
– insaccati, pietanze cotte,
– pietanze contenenti uova o panna,
– pasta fresca, impasti per torte o pizza,
15
Disposizione degli alimenti
Alimenti non adatti alla
conservazione in frigorifero
Non tutti gli alimenti possono essere
conservati in frigorifero sotto i 5°C, perché particolarmente sensibili al freddo.
P.es. i cetrioli perdono il loro aspetto naturale e diventano trasparenti, le melanzane diventano amare e le patate dolci. I
pomodori e le arance perdono il loro
aroma e la buccia degli altri agrumi si indurisce.
Sono da considerarsi alimenti sensibili
alle basse temperature:
– ananas, avocado, banana, melograno, mango, melone, papaya, frutto
della passione, agrumi (come limoni,
arance, mandarini, pompelmi),
– frutta non completamente matura,
– melanzane, cetrioli, patate, peperoni,
pomodori, zucchine,
– formaggio duro (parmigiano).
Da considerare al momento
dell'acquisto degli alimenti
La condizione più importante per un lungo periodo di conservazione è la freschezza degli alimenti al momento
dell'introduzione. La freschezza iniziale
dell'alimento è assolutamente importante per la durata di conservazione. Si
consiglia quindi di non far riscaldare
troppo gli alimenti da quando li si acquista fino a quando li si introduce
nell'apparecchio. Per es. si raccomanda
di non tenere la spesa a lungo
nell'automobile calda. Infatti se gli alimenti si deteriorano e vanno a male non
è più possibile recuperarne la freschez16
za. Un'interruzione di un paio d'ore del
raffreddamento può causare il deterioramento di alcuni alimenti.
Corretta conservazione degli
alimenti
Conservare gli alimenti solo confezionati
o ben coperti. Si impedisce così che si
secchino o emanino odori sgradevoli e
che eventuali batteri possano diffondersi tra le altre pietanze conservate in frigorifero. L'impostazione corretta della
temperatura e l'igiene costante
all'interno dell'apparecchio impediscono che si generino batteri (p.es. causa
di salmonella).
Frutta e verdura
La frutta e la verdura possono essere
conservate senza confezione negli appositi contenitori. Tenere tuttavia presente che non tutta la frutta e la verdura
può essere conservata nello stesso
contenitore. Da un lato odori e sapori si
trasmettono facilmente (le carote ad es.
assorbono rapidamente il sapore e
l'odore delle cipolle), dall'altro alcuni
alimenti emettono un gas naturale (etilene), non tollerato da altri alimenti, che
di conseguenza si deteriorano rapidamente.
Esempi di frutta e verdura che emettono gas naturale in grande quantità:
mele, albicocche, pere, pesche noci,
pesche, prugne, avocado, fichi, mirtilli,
meloni e fagioli.
Disposizione degli alimenti
Esempi di frutta e verdura sensibili al
gas naturale emesso da altri tipi di
frutta e verdura:
kiwi, broccoli, cavolfiore, cavolini di
Bruxelles, mango, melone a buccia
gialla, mele, albicocche, cetrioli, pomodori, pere, pesche noci e pesche.
Esempio: Non conservare i broccoli
con le mele, poiché queste emettono
gas naturale in grande quantità e i
broccoli vi reagiscono facilmente. In
questo modo la durata di conservazione dei broccoli si riduce enormemente.
Alimenti non confezionati di origine
animale e vegetale
Tenere divisi alimenti non confezionati
di origine animale e vegetale. Se dovessero essere conservati assieme
ugualmente, si consiglia di confezionarli separatamente. In questo modo si impediscono mutamenti microbiologici.
Carne
Conservare la carne senza confezione
(eliminare le pellicole e aprire i contenitori). L'essiccazione della superficie
della carne svolge un effetto battericida
e favorisce quindi una migliore conservazione della carne. Diversi tipi di carne non possono stare direttamente a
contatto tra loro e devono quindi essere
conservati confezionati. Si evita il rapido deterioramento causato dalla trasmissione di germi.
Bevande in bottiglia
E' possibile posizionare in verticale bottiglie alte fino a 34 cm nella mensola
per bottiglie.
Alimenti ricchi di proteine
Tenere presente che alimenti ricchi di
proteine si deteriorano più facilmente.
Questo significa che molluschi e crostacei si deteriorano prima del pesce e
il pesce prima della carne.
17
Disposizione degli alimenti
Spostare le asticelle divisorie
Non rimuovere le asticelle anteriori
né quelle posteriori. La lastra di vetro della base può cadere e rompersi.
E' possibile spostare a piacere le asticelle divisorie centrali del ripiano estraibile:
Rimuovere il ripiano estraibile
I ripiani estraibili si spostano su guide
telescopiche che permettono di estrarli
completamente quando vi si introducono gli alimenti o quando si vuole pulirli.
Sganciare il ripiano estraibile dalla
guide telescopiche e appoggiarlo su
una superficie morbida (p.es. uno
strofinaccio) su un piano di lavoro
prima di scomporlo (v. capitolo "Pulizia - scomporre il ripiano estraibile").
^ Estrarre il ripiano superiore fino a 3/4
e quello inferiore fino alla battuta
d'arresto.
^ afferrare a destra e sinistra le asticelle divisorie e, facendo attenzione, rimuoverle verso l'alto.
^ Spostare le asticelle divisorie in avanti o indietro.
^ Afferrare ciascun ripiano di lato nella
parte posteriore, sollevarlo prima verso l'alto e poi verso di sé.
18
Disposizione degli alimenti
Successivamente reinserire le guide
telescopiche. In questo modo si eviteranno danni!
Contenitore separato per frutta
e verdura
Per ingrandire il contenitore per frutta e
verdura, asportare il divisorio estraibile.
Durante la pulizia dell'apparecchio
fare attenzione a non rimuovere lo
speciale grasso dalle guide telescopiche. Pulirle semplicemente con un
panno umido.
Per reinserire il ripiano estraibile,
^ appoggiarla sulle guide telescopiche
completamente inserite.
^ Spingere il ripiano estraibile
nell'apparecchio finché è percettibile
l'aggancio.
^ Estrarre il divisorio, tirandolo verso
l'alto.
19
Sbrinamento automatico
La zona frigorifero si sbrina automaticamente.
Durante il funzionamento del compressore, sulla parete posteriore del vano
frigorifero si possono formare brina o
goccioline d’acqua. Non occorre eliminarle poiché esse evaporano automaticamente grazie al calore del compressore.
L’acqua di sbrinamento scorre in una
canaletta di raccolta e attraverso un
foro di scarico nel sistema di evaporazione sul retro dell’apparecchio.
Fare in modo che l’acqua di sbrinamento possa sempre defluire senza
impedimenti. A questo proposito tenere sempre puliti sia la canaletta
sia il foro di scarico.
20
Pulizia e manutenzione
– raschietti di metallo taglienti.
Accertarsi che non penetri acqua
nel termostato oppure nella luce.
L'acqua utilizzata per la pulizia dell'apparecchio non deve giungere al
foro di scarico dell'acqua di sbrinamento.
Per la pulizia non utilizzare un apparecchio a vapore. Il vapore può
giungere a parti dell'apparecchio
sotto tensione e causare un corto
circuito.
Non staccare assolutamente la targhetta dati applicata nel vano interno dell'apparecchio. In caso di guasti è necessaria per poter rilevare i
dati.
Per non danneggiare le superfici,
non usare i seguenti prodotti per la
pulizia:
– detergenti contenenti soda, ammoniaca, acidi o cloruri,
– prodotti anticalcare,
– detergenti abrasivi, ad es. polveri o
latte abrasivi, pietre di pulizia (cleaning stone),
Prima della pulizia
^ Spegnere l'apparecchio.
^ Sfilare la spina dalla presa oppure disinserire l'interruttore principale dell'impianto elettrico.
^ Togliere gli alimenti dall'apparecchio
e conservarli in un luogo fresco.
^ Per procedere alla pulizia estrarre le
parti interne e amovibili dell'apparecchio:
Scomporre il ripiano estraibile
Il ripiano estraibile è composto da diverse parti; la base è una lastra di vetro.
Quando si pulisce la lastra di vetro
attenersi alle stesse indicazioni
come per tutte le altre superficie.
Non utilizzare spugne ruvide o spazzole oppure raschietti appuntiti in
metallo. Graffiano la superficie. I
graffi possono causare la rottura del
vetro.
Appoggiare in un luogo sicuro la lastra smontata affinché non si rompa.
– solventi,
– detergenti per acciaio inox,
– detergenti per lavastoviglie,
– spray per forno,
– detergenti per vetro,
– spugne dure abrasive e spazzole, ad
es. pagliette o spugne per i piatti,
– gomma cancella-sporco,
21
Pulizia e manutenzione
Vano interno, accessori
Rimuovere il ripiano estraibile dalle
guide telescopiche prima di smontarlo.
^ Estrarre il ripiano estraibile (v. capitolo "Disposizione degli alimenti").
^ Appoggiare il ripiano su una base
morbida (p.es. uno strofinaccio) sul
piano di lavoro.
^ Pulire l'apparecchio almeno una volta
al mese con acqua tiepida e un po'
di detersivo.
^ Pulire a mano gli accessori, le mensole estraibili e i cassetti all'interno
del vano, perché non sono adatti al
lavaggio in lavastoviglie.
^ Pulire spesso la canaletta e il foro di
scarico dell'acqua di sbrinamento del
vano frigorifero con l'ausilio di uno
stuzzicadenti o simili affinché l'acqua
possa scorrere senza impedimenti.
^ Il ripiano si sposta su guide telescopiche. Queste ultime possono essere
pulite con un panno umido.
Fare attenzione a non rimuovere dalle guide telescopiche lo speciale
grasso.
^ Afferrare a destra e sinistra le asticelle divisorie a e, facendo attenzione,
rimuoverle verso l'alto.
^ Rimuovere i fissaggi b dalle asticelle
c.
^ Rimuovere le parti laterali d dalla
base in vetro.
Ultimata la pulizia rimontare il ripiano
estraibile in ordine inverso.
22
^ Ultimate le operazioni di pulizia, risciacquare i vani interni e gli accessori con acqua pulita e asciugare
con un panno.
Lasciare aperto il carrello estraibile
dell'apparecchio per un po' di tempo.
Pulizia e manutenzione
Aerazione e fuoriuscita
dell'aria
^ Pulire le fessure di aerazione regolarmente con un pennello o con l'aspirapolvere. Eventuali depositi di polvere
accrescono il consumo di corrente
elettrica.
guarnizione dello sportello
Non trattare la guarnizione dello
sportello con sostanze oleose o
grasse. Col tempo infatti la guarnizione potrebbe diventare porosa.
Pulire regolarmente la guarnizione dello
sportello con acqua pulita e asciugarla
infine accuratamente con un panno.
Dopo la pulizia
^ Reinserire tutti i componenti
nell'apparecchio.
^ Chiudere il carrello estraibile.
^ Inserire la spina nella presa di corrente elettrica e accendere l'apparecchio.
^ Attivare la funzione Superraffreddamento per un certo tempo per abbassare velocemente la temperatura
all'interno dell'apparecchio.
^ Reintrodurre gli alimenti
nell'apparecchio e chiudere lo sportello.
23
Guasti, cosa fare se . . . ?
Le riparazioni su apparecchiature
elettriche devono essere eseguite
solo da personale qualificato. Se
non effettuate correttamente, queste
possono mettere seriamente a rischio la sicurezza dell'utente.
. . . la temperatura nel vano frigorifero è troppo bassa?
^ Posizionare il termostato su un valore
inferiore.
^ La funzione Superraffreddamento è
ancora accesa. Si disattiva automaticamente dopo 6 - 12 ore.
Cosa fare se . . .
. . . l'apparecchio non raffredda?
^ Controllare che l'apparecchio sia acceso. L'indicazione della temperatura
deve essere accesa.
^ Verificare che la spina sia perfettamente inserita nella presa di corrente.
^ Verificare che l'interruttore generale
dell'impianto elettrico non sia scattato, in caso contrario il congelatore, la
tensione di rete o un altro apparecchio potrebbero essere difettosi.
Rivolgersi a un elettricista qualificato
oppure all'assistenza tecnica autorizzata.
. . . l'apparecchio non raffredda ma il
display/LED temperatura è acceso?
La modalità fiera è attiva. Questa modalità consente ai rivenditori di presentare l'apparecchio senza azionare il raffreddamento. Questa impostazione non
è assolutamente necessaria per
l'utilizzo privato.
^ Spegnere la modalità fiera (v. "Informazioni per i rivenditori/Modalità fiera").
24
. . . aumentano la frequenza e la durata
di funzionamento del compressore?
^ Controllare che le fessure di aerazione situate in basso nello zoccolo del
mobile non siano ostruite o impolverate.
^ Il carrello estraibile dell'apparecchio
è stato aperto frequentemente oppure sono stati introdotti grandi quantitativi di alimenti freschi.
^ Verificare che il carrello estraibile
chiuda correttamente.
. . . la luce interna non funziona più?
Lo sportello del vano frigorifero è rimasto aperto a lungo? La luce si spegne
automaticamente se lo sportello rimane
aperto per ca. 15 minuti.
Se la luce non si accende quando si
apre anche solo brevemente lo sportello, ma l'indicazione della temperatura
funziona, la lampadina è difettosa.
^ Rivolgersi al servizio di assistenza
tecnica Miele autorizzato.
L'illuminazione a LED può essere riparata e sostituita esclusivamente
dall'assistenza tecnica Miele autorizzata. Sotto il coprilampada si trovano parti
sotto tensione. Pericolo di ferirsi e di
danneggiare l'apparecchio.
Guasti, cosa fare se . . . ?
Evitare assolutamente di rimuovere il
coprilampada! Nel caso il coprilampada fosse danneggiato o si rendesse necessario smontarlo: attenzione! Non guardare il laser (radiazioni laser classe 1M) con strumenti
ottici (una lente o simili)!
. . . il fondo del vano frigorifero è bagnato?
Il foro di deflusso dell'acqua di sbrinamento è otturato.
^ Pulire la canaletta dell'acqua di sbrinamento e il foro di deflusso.
. . . la mensola estraibile non fuoriesce fino alla battuta d'arresto?
Le guide telescopiche sono bloccate.
^ Estrarre un’unica volta completamente con forza la mensola.
Il meccanismo si è sbloccato e la mensola può essere nuovamente estratta
completamente.
Se il guasto non può essere eliminato in base alle indicazioni qui riportate, rivolgersi all'assistenza tecnica
Miele autorizzata.
Se possibile, evitare di aprire gli
sportelli dell'apparecchio fino a
quando il guasto non sarà stato eliminato per limitare al massimo la
perdita di freddo.
25
Possibili cause di rumori
Rumori "normali"
A cosa attribuirli?
Ronzio
Il ronzio deriva dal motore (compressore). Questo rumore può diventare più forte quando si avvia il motore.
Gorgoglio
Il gorgoglio deriva dal refrigerante che scorre nei tubi.
Clic
Questo rumore è percettibile quando il termostato accende o
spegne il motore.
Fruscio
Negli apparecchi NoFrost oppure con zone a temperatura differenziata è possibile che la circolazione dell’aria provochi dei rumori percettibili all’interno dell’apparecchio.
Scricchiolio
Gli scricchiolii sono causati dalla dilatazione del materiale
nell'apparecchio.
Si tenga presente che i rumori del motore e di corrente nel circuito del freddo
sono inevitabili.
Rumori che possono essere eliminati
A cosa attribuirli e cosa fare per eliminarli?
Strepitio, cigolio, tintinnio
L’apparecchio non è in bolla: registrare l’apparecchio con
l’ausilio di una livella a bolla d’aria. Utilizzare i piedini situati sotto
l’apparecchio oppure inserire uno spessore.
L’apparecchio tocca altri mobili o apparecchi: allontanare
l’apparecchio dai mobili oppure dagli apparecchi.
Cassetti, cestelli oppure ripiani traballano oppure sono incastrati: controllare le parti mobili ed eventualmente reinserirli.
Bottiglie o recipienti si toccano: scostarli leggermente.
Il supporto cavo per il trasporto è ancora appeso alla parete
posteriore: rimuoverlo.
26
Assistenza tecnica
Servizio Clienti
Per eventuali interventi e riparazioni rivolgersi al servizio di assistenza tecnica autorizzato Miele, chiamando il numero indicato sul retro di copertina. Comunicare sempre modello e Fabr.-Nr.
dell'elettrodomestico, riportati sulla targhetta dati.
La targhetta dati è applicata all’interno
dell’apparecchio.
Informazioni importanti sulla garanzia
Ogni elettrodomestico è coperto da garanzia totale nei termini contemplati nel
relativo libretto. La garanzia viene concessa per il periodo previsto dalla legislazione nazionale vigente. Nulla è dovuto per diritto di chiamata.
27
Allacciamento elettrico
L'apparecchio viene fornito pronto per
l'allacciamento a corrente monofase
50 Hz 220 - 240 V e può essere allacciato solo a una regolamentare presa
elettrica di sicurezza.
L'elettrodomestico deve essere allacciato a un impianto elettrico realizzato a
regola d'arte e nel rispetto delle norme
vigenti.
La protezione deve essere di almeno
10 A.
La presa elettrica deve essere facilmente accessibile e situata possibilmente accanto all'apparecchio.
L'allacciamento con una prolunga non
è consentito in quanto non garantisce
la necessaria sicurezza dell'apparecchio (ad es. pericolo di surriscaldamento).
L'apparecchio non può essere allacciato agli inverter a isola, utilizzati solitamente per fonti di energia rinnovabili,
come l’energia solare. Quando si accende l'apparecchio si causerebbe altrimenti uno spegnimento di sicurezza a
causa dei picchi di tensione.
L'elettronica può danneggiarsi.
Inoltre l'apparecchio non può essere
messo in funzione se vengono utilizzate
le cosiddette spine a basso consumo.
Queste riducono l'afflusso di energia
elettrica verso l'apparecchio, che diventa quindi molto caldo.
L'eventuale sostituzione del cavo di alimentazione può essere eseguita solo
da un elettricista qualificato.
28
Istruzioni di montaggio
Un apparecchio non incassato potrebbe rovesciarsi.
Luogo di posizionamento
Non collocare l'apparecchio direttamente accanto a cucine elettriche, termosifoni o finestre esposti direttamente
ai raggi del sole. Più elevata è la temperatura ambiente, più a lungo resta in
funzione il compressore e, di conseguenza, più elevato sarà il consumo di
corrente.
E' adatto un ambiente asciutto e arieggiato.
Classe climatica
Aerazione del locale di
installazione e fuoriuscita
dell'aria
L'aria sulla parete posteriore dell'apparecchio si riscalda. Affinché l'apparecchio si raffreddi è molto importante che
il mobile sia strutturato in modo che sia
garantito il passaggio dell'aria.
Aerazione e sfiato dell'apparecchio
avvengono attraverso la base dell'apparecchio. Non coprire o ostruire
quindi la base.
Allo stesso tempo si consiglia di eliminare regolarmente la polvere dalle
fessure di aerazione e sfiato.
L'apparecchio è predisposto per una
determinata classe climatica (area temperatura ambiente), i cui limiti devono
essere rispettati. La classe climatica
può essere rilevata dalla targhetta, situata all'interno dell'apparecchio.
Classe climatica
Temperatura ambiente
SN
N
ST
T
da +10°C a +32°C
da +16°C a +32°C
da +16°C a +38°C
da +16°C a +43°C
Una temperatura ambiente più bassa
causa il prolungato fermo del compressore, che può provocare l'aumento della temperatura nell'apparecchio e causare di conseguenza un inizio di scongelamento dei surgelati.
29
Istruzioni di montaggio
Prima di incassare
l'apparecchio
^ Staccare il portacavo sul retro dell'apparecchio.
^ Controllare che tutte le parti sulla parete posteriore dell'apparecchio possano oscillare liberamente. Piegare
delicatamente verso l'esterno le parti
eventualmente appoggiate.
30
Misure d'incasso
L'altezza zoccolo B si ottiene con diverse altezze sottopiano:
Per un'altezza nicchia di 820 mm
l'altezza zoccolo è di 100 - 170 mm.
L'altezza zoccolo è soggetta all'altezza
del frontale del mobile.
Se l'altezza della nicchia è di 870 mm,
l'altezza zoccolo avrà un'altezza compresa tra 150 e 220 mm. Questa altezza può essere determinata dai piedini
dell'apparecchio e dall'altezza del frontale del mobile.
A = altezza nicchia
B = altezza dello schermo zoccolo
del mobile
C = altezza anta del mobile
D = altezza dello schermo zoccolo
del mobile ricavato
A
B
C
D
820 mm
100 mm
716 mm
100 mm
820 mm
170 mm
646 mm
100 mm
870 mm
150 mm
716 mm
150 mm
870 mm
220 mm
646 mm
150 mm
31
Installazione e incasso dell'apparecchio
Peso dello sportello del mobile
Prima di montare il frontale del mobile
accertarsi che non venga superato il
peso consentito dei frontali da montare:
Apparecchio
K 9123 Ui
peso massimo dello
sportello del mobile
in kg
10
Per incassare l'apparecchio servono
i seguenti attrezzi:
– un cacciavite piatto,
– diverse misure di cacciavite torx ®:
Torx® 15 e 25,
– una chiave esagonale,
– una chiave per vite a esagono incassato.
Inserire l'apparecchio
Le ante dei mobili che superano il
peso consentito possono danneggiare le guide telescopiche dell'apparecchio.
Prima dell'introduzione nella nicchia,
svitare di mezzo giro i due piedini
posteriori. Dopo aver inserito l'apparecchio nella nicchian è possibile regolare i piedini dal davanti con più
facilità (v. "Allineare l'apparecchio").
Inserire l'apparecchio nella nicchia
sottopiano con i piedini quasi totalmente avvitati. I piedini potrebbero
altrimenti danneggiarsi. Pericolo di
danneggiamento!
Quando si posiziona l'apparecchio
nella nicchia accertarsi che il cavo
di alimentazione elettrica non si incastri e che la presa elettrica rimanga accessibile.
Su pavimenti delicati inserire l'apparecchio nella nicchia prestando particolare attenzione affinché il pavimento non si danneggi.
^ Posare il cavo di alimentazione in
modo tale da semplificare
l'allacciamento dell'apparecchio una
volta incassato.
32
Installazione e incasso dell'apparecchio
^ Posizionare l'apparecchio nella nicchia d'incasso sottopiano.
^ Registrare l'apparecchio in modo da
mantenere una distanza perimetrale
di 42 mm dai bordi anteriori delle pareti laterali del mobile.
Per mobili con elementi per
l'incernieratura dello sportello (come
pezzi di guarnizione, ecc.) occorre tenere in considerazione la misura di
questi elementi di modo che anche in
questo caso venga mantenuta una distanza perimetrale di 42 mm.
^ Tirare verso di sé l'apparecchio per
la relativa misura.
Suggerimento: rimuovere i componenti
dell'incernieratura sportello. Anche in
questo caso è garantita la disposizione
a filo verso le ante del mobile adiacenti.
Registrare l'apparecchio
^ Afferrare lo schermo zoccolo lateralmente e rimuoverlo verso di sé.
Per un'altezza sottopiano di 820 mm i
piedini non devono essere svitati.
Per un'altezza sottopiano superiore a
820 mm i piedini devono essere svitati,
p.es. per un'altezza di 870 mm di ca.
50 mm.
^ Svitare i piedini di regolazione a seconda dell'altezza della nicchia e registrare l'apparecchio in orizzontale.
L'apparecchio deve essere leggermente in tensione tra pavimento e
piano di lavoro.
Procedere nel modo seguente:
Se la distanza perimetrale di 42 mm
(dall'apparecchio al bordo anteriore
delle pareti laterali del mobile) non
viene rispettata, lo sportello può non
chiudersi correttamente.
Potrebbero formarsi brina e condensa e verificarsi dei guasti.
^ regolare i due piedini posteriori tramite le apposite viti a posizionate anteriormente alla base dell'apparecchio
a destra e a sinistra con un cacciavite a taglio (larghezza 7 mm).
33
Installazione e incasso dell'apparecchio
La fessura di aerazione non deve
essere ostruita!
^ Svitare i due piedini anteriori con una
chiave per vite a esagono incassato.
Dopo aver svitato leggermente i piedini è possibile anche effettuare la
regolazione con un cacciavite posizionato sotto il piedino (v. immagine
piccola).
^ Utilizzare l'espanso allegato a.
Importante! Si deve garantire
un'aerazione separata, così da evitare difetti di funzionamento.
^ Applicare nuovamente lo schermo
zoccolo e tirarlo verso di sé finché la
fessura di aerazione e lo zoccolo del
mobile adiacente siano in linea.
^ Afferrare saldamente lo schermo zoccolo e fissarlo a destra e a sinistra
con i fermi allegati b.
34
Se lo zoccolo del mobile è continuo è
necessario modificarlo in base
all'altezza dello zoccolo dell'apparecchio per garantire l'aerazione e lo sfiato.
Altezza sottopiano
Misura D
820 mm
870 mm
100 mm
150 mm
Installazione e incasso dell'apparecchio
Fissare l'apparecchio nella
nicchia
Accertarsi che lo schermo zoccolo
sia sempre montata.
Per l'incasso sotto un piano di lavoro
in granito è disponibile un set per il
fissaggio laterale (rivolgersi
all'assistenza tecnica).
^ Registrare la distanza tra lo sportello
dell'apparecchio e la traversa di fissaggio a 8 mm.
Montare l'anta del mobile
^ Infilare i sostegni a all'altezza
dell'anta del mobile: lo spigolo di battuta inferiore X dei sostegni deve essere alla stessa altezza del bordo superiore dell'anta da montare, simbo lo-.
^ Montare la maniglia al centro sullo
sportello del mobile.
^ Svitare i dadi b e togliere la traversa
di fissaggio c insieme ai sostegni.
^ Avvitare l'apparecchio al piano di lavoro con le viti per piastre di fissaggio (4 x 19 mm) attraverso la lamiera.
Montare la maniglia sempre al centro per garantire uno scorrimento bilanciato del carrello estraibile.
35
Installazione e incasso dell'apparecchio
^ Tracciare con una matita una sottile
linea centrale sul lato interno dell'anta
del mobile.
^ Agganciare la traversa di fissaggio
con i sostegni a sul lato interno
dell'anta. Fissare la traversa in posizione centrale.
^ Avvitare la traversa di fissaggio con
almeno 6 viti per piastre corte b (4 x
14 mm). (Per ante cassettate utilizzare solo 4 viti sul bordo).
^ Sfilare verso l'alto i sostegni c.
^ Girare i sostegni e inserirli completamente nelle fessure centrali della traversa di fissaggio d.
36
^ Agganciare l'anta del mobile sui perni di registrazione a.
^ Avvitare leggermente i dadi b sui
perni di registrazione.
^ Chiudere lo sportello e controllare la
distanza tra lo sportello e le ante dei
mobili adiacenti.
^ Allineare l'anta del mobile alle ante
dei mobili adiacenti:
la compensazione laterale X si ottiene spostando l'anta del mobile e la
compensazione in altezza Y ruotando
i perni di registrazione a con un cacciavite.
Installazione e incasso dell'apparecchio
^ Stringere i dadi a sullo sportello superiore dell'apparecchio, tenendo
contrapposto il perno di registrazione
b con un cacciavite.
^ Avvitare lo sportello dell'apparecchio
con l'anta del mobile attraverso il
cantonale di fissaggio a:
– preparare i fori di fissaggio nell'anta
del mobile (eventualmente tracciare
prima i punti).
– Avvitare le viti da truciolato b (4 x 14
mm).
^ Registrare l'anta del mobile in profondità Z:
allentare le viti nei fori bislunghi sulla
parte superiore dello sportello apparecchio c e nella parte inferiore d.
Lasciare una fessura di aerazione di
2 mm tra l'anta del mobile e il bordo
anteriore della nicchia, spostando
l'anta. Allinearla alle ante adiacenti
del mobile.
^ Chiudere lo sportello, verificarne la
posizione, e registrare la posizione
dell'anta in base alla posizione delle
ante dei mobili vicini.
^ Stringere di nuovo tutte le viti.
37
Installazione e incasso dell'apparecchio
Registrare l'aderenza della
guarnizione dello sportello
A seconda del peso dell'anta del mobile può essere necessario regolare lo
sportello dell'apparecchio.
Registrare lo sportello solo qualora la
guarnizione non aderisca completamente al corpo dell'apparecchio.
Non apportare modifiche per regolare
l'anta del mobile!
Si potrebbe danneggiare l'apparecchio e alterarne il funzionamento.
Sono possibili le seguenti opzioni:
^ Applicare la copertura.
L'apparecchio è stato correttamente
incassato se:
– il carrello estraibile si chiude correttamente e la guarnizione dello sportello aderisce completamente al corpo dell'apparecchio.
– Il carrello estraibile non deve aderire
al corpo del mobile.
Per la verifica introdurre una torcia elettrica accesa nell'apparecchio e chiudere il carrello estraibile.
Oscurare l'ambiente e controllare se sui
lati dell'apparecchio si vede la luce.
In caso affermativo registrare lo sportello, affinché la guarnizione aderisca al
corpo dell'apparecchio.
38
Posizione iniziale
Posizione 0
Inclinazione
di 1°
Compensazione verso di 4 mm
l'alto
Compensazione verso di 2 mm
il basso
Compensazione verso di 2 mm risinistra e verso destra spettivamente
Installazione e incasso dell'apparecchio
Le possibilità di compensazione si trovano a destra e sinistra sotto la mensola per bottiglie nello sportello.
Regolare l'inclinazione dello
sportello
Effettuare la compensazione su entrambi i lati (a destra e sinistra).
^ Sollevare il contenitore della verdura
e la mensola per bottiglie verso l'alto.
^ Svitare completamente la vite c. Non
serve più.
^ Svitare le viti d di 1 - 2 giri.
^ Avvitare la vite di compensazione e:
– in senso orario =
lo sportello in alto si allontana dal
corpo dell'apparecchio
– in senso antiorario =
lo sportello in alto si avvicina e in
basso si allontana dal corpo dell'apparecchio
^ Infine stringere tutte le viti d.
39
Installazione e incasso dell'apparecchio
Regolare lo sportello
Effettuare la compensazione su entrambi i lati (a destra e sinistra).
– Compensazione verso l'alto (y)
^ Svitare completamente le viti g. Non
servono più.
^ Svitare le viti f di 1 - 2 giri.
^ Avvitare la vite di compensazione h:
– in senso orario =
lo sportello si muove di max. 4 mm
verso l'alto
– in senso antiorario =
lo sportello si muove di max. 2 mm
verso il basso
^ Infine stringere tutte le viti f.
– Compensazione laterale (x)
^ Svitare completamente le viti g, se
presenti. Non servono più.
^ Svitare le viti f di 1 - 2 giri.
^ Spostare le viti di compensazione i
nella direzione desiderata.
^ Infine stringere tutte le viti f.
– Dopo aver registrato lo sportello
^ Reinserire la mensola per bottiglie e il
contenitore per la verdura.
^ Qualora necessario registrare nuovamente lo sportello del mobile.
40
Garanzia
Le seguenti indicazioni su contenuto e durata della garanzia e sul diritto alle prestazioni in garanzia valgono
per l'Italia, la Repubblica di San Marino e lo Stato Vaticano.
Fatti salvi i diritti riconosciuti al consumatore dalle vigenti leggi, Miele Italia concede al cliente una garanzia
convenzionale ulteriore, qui di seguito definita:
I. Durata e decorrenza della garanzia
La garanzia decorre dalla data di acquisto del bene e viene concessa per il seguente periodo:
a) 24 mesi su elettrodomestici impiegati per uso domestico
b) 24 mesi su macchine PROFESSIONAL impiegate per attività imprenditoriali o professionali
L'avvenuto acquisto deve essere comprovato da un documento (es. scontrino o fattura) che deve essere conservato
dal cliente per tutta la durata della garanzia ed esibito su richiesta.
II. Premessa
La presente garanzia viene concessa solo per apparecchiature Miele con caratteristiche tecniche compatibili per
l'installazione in Italia.
III. Contenuto ed estensione territoriale della garanzia
1. La presente garanzia vale sul territorio dello Stato italiano, della Repubblica di San Marino e dello Stato Vaticano.
2. I difetti manifestati e denunciati nel periodo della garanzia vengono eliminati da Miele Italia senza alcun costo per
il cliente mediante riparazione o sostituzione del pezzo difettoso. I pezzi sostituiti diventano di proprietà di Miele
Italia.
3. In caso di difetti non riparabili, Miele Italia può evitare il recesso dal contratto da parte del cliente offrendogli la
sostituzione gratuita del bene. Il bene sostituito diventa di proprietà di Miele Italia.
4. Per apparecchiature acquistate in Italia ma che si trovino fuori dal territorio nazionale, la garanzia copre solo la
fornitura gratuita dei pezzi sostitutivi di quelli difettosi fino al confine italiano.
5. Sono escluse ulteriori o altre pretese, in particolare in materia di risarcimento danni, oltre a quelle previste dalla
legge.
IV. Limiti
Non sono coperti dalla presente garanzia difetti o danni dovuti a:
1. a) posizionamento/allacciamento non corretto della macchina, inosservanza delle norme in materia vigenti in loco
comprese quelle antinfortunistiche o delle istruzioni fornite dal produttore
b) uso improprio o non conforme a quanto indicato nelle istruzioni d'uso, compreso l'utilizzo professionale di
un'apparecchiatura destinata a uso domestico.
c) cause esterne, ad es. danni di trasporto, danneggiamento del rivestimento esterno o delle parti in vetro in
seguito a colpi o urti, danni da agenti atmosferici o altri fenomeni naturali
d) riparazioni o modifiche eseguite da persone non autorizzate da Miele e/o con ricambi non originali.
2. La garanzia non copre la normale usura dei componenti né i materiali di consumo.
In caso di riparazione/sostituzione dei pezzi difettosi o di sostituzione del bene durante il periodo di garanzia, la
durata della garanzia rimane inalterata, ovvero decorre sempre dalla data di acquisto del bene originariamente
oggetto della garanzia.
V. Varie
La decadenza di alcune delle presenti condizioni non pregiudica l'efficacia delle altre.
Per qualunque controversia relativa a questa garanzia è competente il Foro di Bolzano.
Miele Italia S.r.l. Strada di Circonvallazione 27 - 39057 Appiano (BZ - Italia)
41
42
43
Salvo modifiche / 0412
K 9123 Ui
M.-Nr. 09 265 350 / 00
