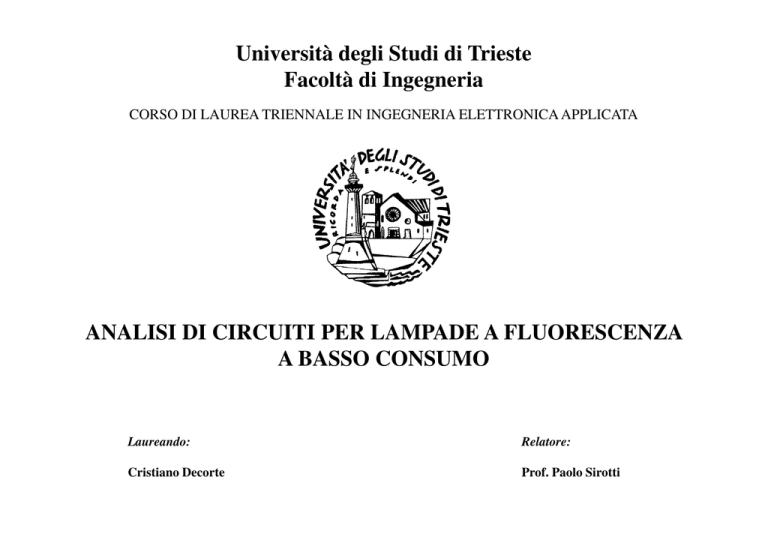

analisi di circuiti per lampade a fluorescenza a basso consumo

Università degli Studi di Trieste
Facoltà di Ingegneria
CORSO DI LAUREA TRIENNALE IN INGEGNERIA ELETTRONICA APPLICATA
ANALISI DI CIRCUITI PER LAMPADE A FLUORESCENZA
A BASSO CONSUMO
Laureando:
Relatore:
Cristiano Decorte
Prof. Paolo Sirotti
DESCRIZIONE LAMPADE
LAMPADA A
INCANDESCENZA
LAMPADA A SCARICA
DI GAS
DISTRIBUZIONE DELL’ENERGIA
LAMPADA A FLUORESCENZA
CARATTERISTICHE PRINCIPALI
VANTAGGI :
Alta efficienza
Lunga durata
Bassa luminanza
Temperatura di colore definita
SVANTAGGI :
Necessità di un circuito
di pilotaggio
FREQUENZA DI FUNZIONAMENTO
CONFRONTO
Frequenza di rete
Pro:
Facilità costruzione
Basso costo
Contro:
Dimensioni e peso
Costante di tempo
Rumore
Alta frequenza
Pro:
Peso e dimensioni ridotte
Migliori performance
Assenza rumore
Contro:
Costo e complessità
ANDAMENTO TENSIONE CORRENTE
SCARICA ELETTRICA IN UN GAS
V
gas
R
A
Fig.3.2.1 Schema dell’apparato sperimentale per
produrre scariche elettriche in un’ampolla
contenente un gas.
CURVA TENSIONETENSIONE-CORRENTE
SU UN GAS A BASSA PRESSIONE
scarica alla
Townsend
V
scarica ad arco
scarica oscura
scarica a
bagliore
10
-7
-6
10
10
-5
-4
10
-3
10
-2
10
-1
10
Fig.3.2.2 Grafico della curva V = V(I) in un gas a bassa pressione.
1
I (Ampere)
CIRCUITO ELETTRONICO LAMPADA A
FLUORESCENZA COMPATTA
CIRCUITO ELETTRONICO LAMPADA A
FLUORESCENZA COMPATTA
I.
II.
III.
IV.
V.
CICLO ISTERESI
TRASFORMATORE PILOTA
PRERISCALDAMENTO E ACCENSIONE
SPERIMENTAZIONE PRATICA
PHILIPS SL 18
Caratteristiche:
•Potenza
18 Watt
•Peso
520 g
•Flusso
Luminoso
900lm
•Anno
Fabbricazione 1980
PHILIPS SL 18
Causa della rottura:
Starter
bruciato
LAMPADE CON CIRCUITO ELETTRONICO
Condensatore
Cig
bruciato
PHILIPS GENIE 18 WATT
•Potenza
•Flusso
Luminoso
18Watt
1145lm
•Durata
•Peso
10000h
80g
PHILIPS GENIE 18 WATT
CONCLUSIONI
Vantaggi lampada a fluorescenza
Vantaggi ballast elettronico
Sviluppi futuri:
Nuove tipologie di circuiti integrati
