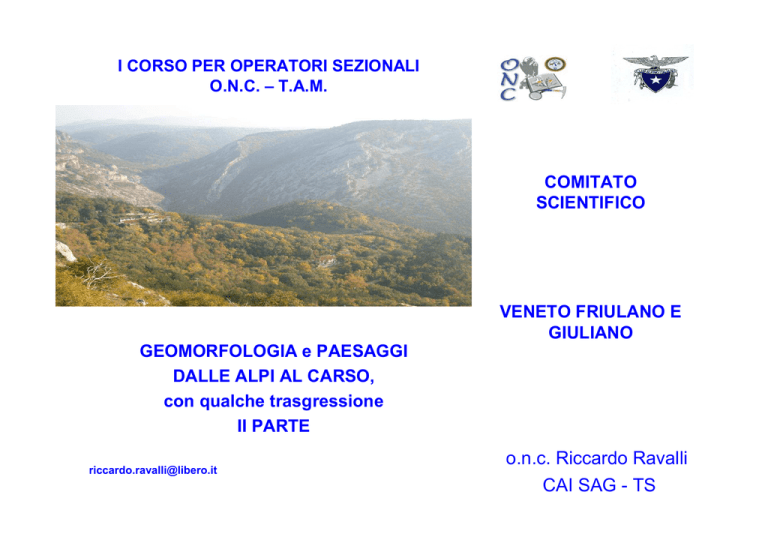

onc Riccardo Ravalli CAI SAG - TS

I CORSO PER OPERATORI SEZIONALI
O.N.C. – T.A.M.
COMITATO
SCIENTIFICO
VENETO FRIULANO E
GIULIANO
GEOMORFOLOGIA e PAESAGGI
DALLE ALPI AL CARSO,
con qualche trasgressione
II PARTE
[email protected]
o.n.c. Riccardo Ravalli
CAI SAG - TS
Acqua, Rocce e Geologia
Cosa manca?
IL TEMPO …vediamo una FOTO ma
dobbiamo pensare ad un FILM
10.000-18.000 anni fa le nostre
zone assomigliavano, come
geomorfologia, al M.Bianco di
oggi!
Breve riassunto e qualche ipotesi.
Inquadramento strutturale delle Alpi e
dell’Italia
1
3…
Ph
M.Meng
Qualche indizio !!
2
Processi e AGENTI MORFOGENETICI
CHE CREANO il PAESAGGIO
• Clima: temperatura,quota/latitudine;
• ACQUA O GHIACCIO, VENTO,
– Agiscono o hanno agito nel passato
– Possono non essere più presenti ma
riconosciamo le loro tracce;
• Dislivello, energia,
• Rocce affioranti: più o meno resistenti
Variazioni
climatiche
nel tempo
Messiniano (5 Milioni
anni di fà): crisi di
salinità del
Mediterraneo
Ricostruzione del paesaggio del Mediterraneo tra miocene e pliocene (~ 7 ÷ 4 milioni di anni fa) quasi
totalmente prosciugato per la chiusura dello Stretto di Gibilterra che permetteva (come accade attualmente)
la comunicazione con l’oceano Atlantico. Le foci dei grandi fiumi, quali Rodano e Nilo, riversavano le loro
acque con imponenti cascate. Si distingue l’area del bacino balearico appena formato e un accenno di quello
che diventerà il mar Tirreno (T). Il Mediterraneo non si prosciugò completamente, dal momento che nei
bacini più profondi sono stati ritrovati fossili di organismi capaci di vivere in acque molto salate.
Glaciazioni
Messiniano
Inizia la collisione
alpina (non
ancora
terminata!)
ultimo massimo glaciale 25.000-13.000 anni fa
Cicli glaciali e interglaciali
Terra Vittoria Settentrionale (Antartide)
Alpi occidentali
Ultimo Massimo Glaciale
22.000 anni fa
Temperatura= - 4,5 °C rispetto l’attuale
Margottini e Vai, 2004
A 3500 anni fa
risale “OTZI”
7.500 anni fa,
datazione dei
resti uomo di
Cro-magnon a
Mondeval
Le prime evidenze sono
emerse con lo studio dei
terrazzi fluviali e non, lungo il
corso del Danubio (Donau)
Datazione di resti umani
riparo di Visogliano – Carso
Triestino
I cicli di Milutin Milanković
Variazione dell'irradiazione solare sulla superficie terrestre
dovuta a mutamenti periodici del moto terrestre
Morfologia
glaciale
Morfologia
fluviale
Il ghiacciaio alpino
circo glaciale
EFFETTI GEOFISICI GEOMORFICI: ISOSTASIA
Acqua e torrenti
Effetti della
scomparsa dei ghiacci
• Spartiacque diversi
• Cascate
• Forre
Spartiacque
Ph. C. Venturini
RIASSUNTO – SINTESI: AZIONE DEGLI AGENTI ATMOSFERICI
IL PRIMO: L’ACQUA e il CLIMA
( ∆ TEMPERATURA = QUOTA o LATITUDINE)
Azione FISICA
- erosione, trasporto, deposito;
-cambiamenti di stato (liquidosolido-gassoso)
Azione CHIMICA
alterazione, lisciviazione, dissoluzione, ..
•
DOVE ?? Quota, latitudine
•
QUANDO ?? Ieri, 1 anno fa,100, 1
milione, 5 milioni di anni orsono
TORBIERE
Versante monoclinale dell’Antelao
L’alta montagna oggi
•
•
•
•
Strati inclinati
Faglie- fratture
Frana recente
Depositi eterogenei
Morfologie su rocce sedimentarie
carbonatiche
Detriti: prodotti
dalla
disgregazione
della roccia:
criolastismo.
Elementi favorenti: fratture,
strati inclinati, spessori degli
strati di roccia;
Clima: rapporto neve-ghiaccioacqua. CAUSA !!
Dimensioni:
granuli/ghiaie…
10 cm circa
- rari massi,..
status: sciolti,
spigolosi;
Azioni: trasporto per gravità,
oggi!!
Effetti: accumulo localizzato al
piede del versante; per
alterazione e disfacimento delle
rocce.
Foto A.Perer
Striature della roccia e morfologie evidenziate dal ritiro
del ghiacciaio Piètena (Marmolada ed Antelao)
APPROFONDIMENTO
Altri agenti del trasporto
PH. A.PERER
Morfologia glaciale circo Marmolada: L’immagine estiva mette in
evidenza quanto si sia ridotto l’avanzamento del corpo glaciale rispetto
alle dimensioni dell’intero apparato.
Forme di circo sono quasi sempre ben riconoscibili: sviluppo semicircolare, spesso molto regolare, della cresta ad arco scolpita dall’azione del
ghiacciaio nella zona di testata. All’interno dell’arco la morfologia si
completa con le forme morbide dell’accumulo di materiale morenico,
formatosi a spese della degradazione fisica che ha fatto retrocedere la
scarpata terminale del circo.
da: “Le forme del terreno viste dal cielo:il
Veneto”. Atlante geomorfologico. ARPAV--
Il versante nord della Marmolada
Diverse situazioni morfologiche del
passato
La valle dell’Arzino in epoca glaciale
Sella Chiampon
Monte Valcalda
G. Peressi (2013)
Monte Verzegnis
Valle glaciale oggi
Ph. M. Bonatti
Morfologie glaciale a valle:
transfluenza
•
•
Trasfluenza del
ghiacciaio
Lapisino – Piave
(ove ora scorre il
torrente Soligo,
nei pressi del
paese di Tarzo
(TV); rocce e
sedimenti !!
struttura del
versante ad
hogback
(schiena d’asino)
Morfologie legate alla presenza di rocce
vulcaniche alterazione fisico-chimica
Roccia ignea intrusiva: (interno di un vulcano)
Più resistente agli a.a.e alle condizioni della
superficie terrestre, rispetto all’edificio “esterno”
che è scomparso.
Calcari e rocce
vulcaniche
Col Quaternà un antico
vulcani A.
Carniche…Comelico
Ph.M.Meng
Dolomiti - RISULTATO
UN PAESAGGIO COMPLESSO
Geomorfologia delle alte
quote
Condizionamenti:
strutturali, climatici, litologici, ecc….
Fascia sommitale: crioclastismo attuale, EROSIONE; canaloni: colori
diversi. Detriti di versante.
FRANE DI CROLLO,
• Depositi glaciali: (DIVERSI CICLI)…
• Isostasia: sollevamento,…..
• TRASPORTO
VALLI: condizionamento strutturale; (es. Hog back: schiena d’asino, ..)
• Graben
• Faglie: punti di debolezza; M. Pizzoc
Versanti:
• a Reggipoggio
• a Franapoggio
Forme/movimenti recenti: neotettonica
Morfologia glaciale
• Accumuloablazione (circhi)
• Esarazione
• Trasporto:
• Fase di deposito:
morene
• Effetti legati alla
presenza delle
masse glaciali e poi
alla loro scomparsa
• Laghi effimeri
Scarpata glaciale: laghetto Coldai,
versante Nord del Civetta
FUSINE
Mangart
Masso Pirona
I DUE LAGHI DI FUSINE (un terzo è già scomparso)
Ipotesi del processo di formazione di
massi erratici e di circolazione idrica
Laghetto alpino Sorapiss
Ghiacci, morene, acqua e laghetti (quota – energia)
Degradazione periglaciale
nei rilievi montani
•
Ad alta quota
Colate di blocchi poco elaborati;
raggiungono una notevole distanza dal
piede delle pareti dolomitiche;
(versante nord-ovest del Bec di Mezdì,
fra la conca di Cortina d’Ampezzo e la
Val Fiorentina, a monte di Selva di
Cadore.
•
•
Creep in ambiente di permafrost:
rock glacier;
accumulo di detriti in condizioni con
ghiaccio interstiziale; elementi rocciosi
poco elaborati; versante sud della
Rocchetta ad est del gruppo della
Croda da Lago
Degradazione dei versanti a differenti quote
Canale di valanga
morfologia attuale, Coldai
versante nord del Civetta
Esasperazione del processo di
degradazione: vistosi fenomeni di
crollo, uno dei quali avvenuto nel
giugno 2004 alle Cinque Torri a
Cortina
GRANDI FRANE STORICHE:
SCORRIMENTO LUNGO UN PIANO
•
Enorme ammasso roccioso distaccatosi nel 1771 dal fianco
destro della Valle del Cordevole ha il suo apice nel Monte Spiz
e la sua base al livello del lago di Alleghe in località Masarè
Masiere di Vedana o Masiere di Gron
Deposito mobilizzato dal ghiacciaio
Detrito di frana caduto sul corpo di un ghiacciaio
e trasportato lontano dalla zona di originale
accumulo dal movimento del ghiacciaio stesso,
allo sbocco della valle del Cordevole nella Vallata del
Piave.
FRANE: le Lavine di Marco
cfr. frane cosismiche terremoto ’76
Friuli
ph M. Bonatti
Piccola frana per
crollo/ribaltamento
Frana sopra rif. Semenza
M Cavallo
OROGENESI e GEOMORFOLOGIA
ACQUA, FRANE E CONTROLLO…
Frana del Masarac
Contropendenza
causate da scoscendimento
in blocco;
zona di Sacol, presso la Taula
de la Ruoibes, a est di
Mondeval
Torrente Arzino
Morfologia del versante: problemi attuali dovuti alla pendenza
Azioni: trasporto, erosione,
deposito. Dove?
Cosa cambia? Diffuse, areali o
concentrate;
Inclinazione del versante:
problemi.
Indicatori e soluzioni
IMMAGINI
Cellina
Sappada
Montanaja
OGGI IN PIANURA IL CONOIDE
DI GEMONA
ACQUA - Trasporto – Energia
Morfologie postglaciali
PROBLEMI
a QUOTE PIU’ BASSE: acqua e briglie
“Meccanica“ dei corsi d’acqua
Piave, Rio Storto, Torr. Ansiei
morfologie fluviali e sedimenti, naturali e non
Piega coricata: roccia
“sorgente di sedimenti”
Scarti di
miniera
Massi ciclopici
Litologie diverse e
capacità di trasporto
Letto piano
Torrente Arzino
TORRENTE ARZINO:
tra geologia e geomorfologia
Forra di CROSIS
Torrente Agozza Carnia
Forme ed equilibri tra erosione, trasporto
e deposito, in relazione a litologia e
pendenza
PECULIARITA’ del CARSISMO
NEL CANSIGLIO e zone
limitrofe
Carsismi – litologia, doline
inversione termica
Col de la Rizza (Gruppo
Speleologico Ferrarese)
“LAMA”
Polcenigo – il Gorgazzo
Carsismo e Idrogeologia
Sorgenti vauclusiane al piede delle Prealpi, del Cansiglio, del sistema del
Canin, dell’Altipiano di Asiago,..
Archivio C.G.E.B.
Da B. Grillo
Da B.Grillo mod.
CARTA GEOLOGICA DEL CANSIGLIO
Da “Le acque sotterranee del
Cansiglio” S. Rossetti et all.
IL MiO CARSO NEL TEMPO…
i nostri nonni lo vedevano così…
ED ORA UN PO’ DI ..CHIMICA !
CARSISMO
e vari studi relativi
Micrometro per misure di
dissoluzione carsica
Acque carsiche: il polje di Doberdo’ e le
risorgive del Timavo
Timavo: idrogeologia carsica
classica
2000 GROTTE: BERTARELLI & BOEGAN
1926 e “IL TIMAVO” 1936; M. Galli 2012
LA GROTTA IMPOSSIBILE
VAL ROSANDRA
Cascata del
Rosandra
Forra del Rosandra
LA RISERVA
DELA VAL ROSANDRA - TRACCE
PICCOLE FORME SUPERFICIALI
CARSICHE KARREN
RISULATO DELLE
INTERAZIONI TRA:
• CLIMA
• GEOLOGIA …
• ATTIVITA’ ANTROPICHE
VEGETATIONE
SUL CARSO
TESTI ED ITINERARI
Una proposta finale per conoscere tutto
quello di cui non abbiamo parlato
Grazie
e buone escursioni !!
