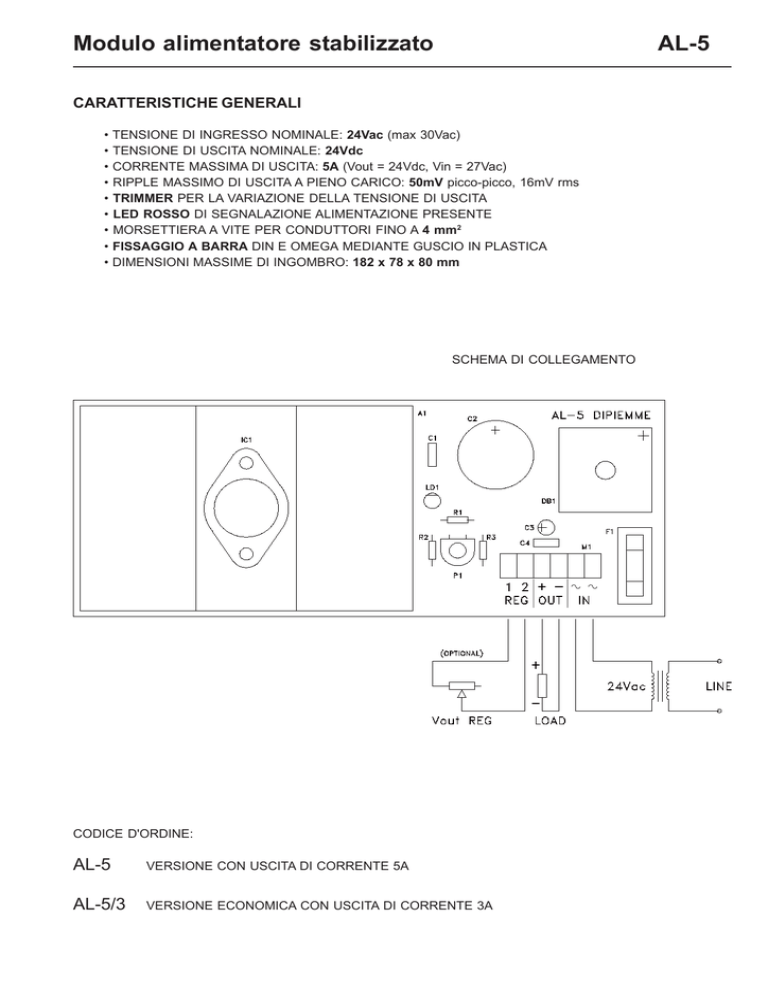

Modulo alimentatore stabilizzato AL-5

Modulo alimentatore stabilizzato
AL-5
CARATTERISTICHE GENERALI
• TENSIONE DI INGRESSO NOMINALE: 24Vac (max 30Vac)
• TENSIONE DI USCITA NOMINALE: 24Vdc
• CORRENTE MASSIMA DI USCITA: 5A (Vout = 24Vdc, Vin = 27Vac)
• RIPPLE MASSIMO DI USCITA A PIENO CARICO: 50mV picco-picco, 16mV rms
• TRIMMER PER LA VARIAZIONE DELLA TENSIONE DI USCITA
• LED ROSSO DI SEGNALAZIONE ALIMENTAZIONE PRESENTE
• MORSETTIERA A VITE PER CONDUTTORI FINO A 4 mm2
• FISSAGGIO A BARRA DIN E OMEGA MEDIANTE GUSCIO IN PLASTICA
• DIMENSIONI MASSIME DI INGOMBRO: 182 x 78 x 80 mm
SCHEMA DI COLLEGAMENTO
CODICE D'ORDINE:
AL-5
VERSIONE CON USCITA DI CORRENTE 5A
AL-5/3
VERSIONE ECONOMICA CON USCITA DI CORRENTE 3A
