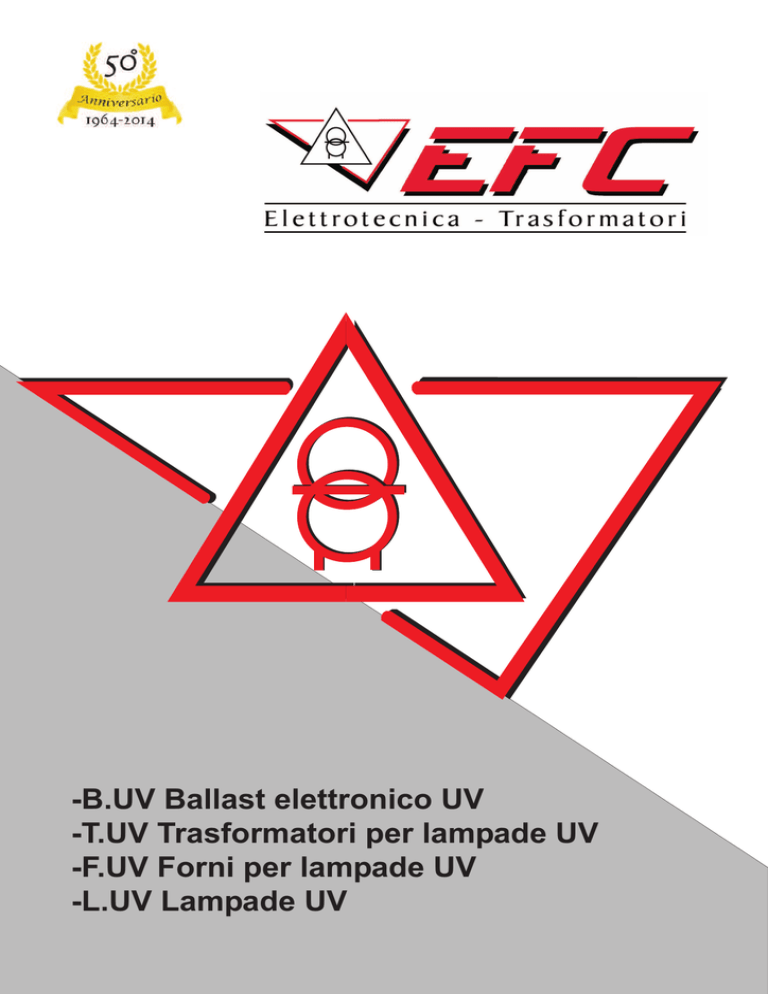

-B.UV Ballast elettronico UV
-T.UV Trasformatori per lampade UV
-F.UV Forni per lampade UV
-L.UV Lampade UV
B.UV
Ballast elettronico a microprocessore
per il controllo e l’alimentazione di
lampade UV
PERCHE’ B.UV?
Le parole d’ordine, nella attuale situazione economica, sono produzione snella e
riduzione dei costi e il B.UV centra perfettamente questi obiettivi con la sua semplicità
di installazione ed utilizzo, i bassi costi di esercizio, le prestazioni superiori a qualsiasi
concorrente sul mercato e la sicurezza in fase di installazione ed uso.
COME OTTIENE B.UV QUESTI VANTAGGI?
Prima di tutto, il B.UV con la sua logica a microprocessore richiede, come implementazione al quadro elettrico, solo pochi altri componenti accessori per il comando ed
il sezionamento. La sezione di potenza utilizza IGBT ad alta velocità che consentono
di ottenere alti livelli di potenza in uscita con alta efficienza, mantenendo nel contempo dimensioni ridotte dell’alimentatore. Il B.UV opera con un principio di funzionamento simile ad un generatore di corrente impressa costante. La corrente alla lampada
è la grandezza impressa, che può essere variata in un ampio spettro di valori, e impostata in base ad un valore prefissato di set-point.
La gestione automatica dello STANDBY consente di gestire al meglio i tempi di fermo
macchina e consente di riportare la lampada immediatamente alle condizioni di lavoro quando richiesto.
COSA SI OTTIENE CON B.UV?
Con il B.UV è assicurata la semplicità di istallazione in quanto il B.UV si comporta
come una applicazione rispetto al controllore governando autonomamente tensione
e corrente. Si ottiene una efficiente gestione operativa con il display di controllo parametri incorporato, le modalità di comando selezionabili tra Modbus 485, seriale
bi-direzionale o tramite semplice potenziometro, oltre all’adattamento automatico a
diverse tipologie di lampade UV.
Con il B.UV è possibile anche al mercato il retrofit degli impianti esistenti sostituendone
i trasformatori tradizionali. L’utilizzatore finale, infine, installando il B.UV gestirà in
maniera più produttiva l’energia immessa ma anche aumentando l’efficienza della
lampada ed incrementando la vita media della stessa.
2
B.UV
CARATTERISTICHE
ALIMENTAZIONE
USCITA
DATI TECNICI
Tensione - 3 fasi + PE
Frequenza di rete
Potenza massima di alimentazione
Corrente massima
Tensione ausiliari sul circuito
Potenza ausiliari sul circuito
Consumo di potenza ventilatori 220 V
Ingresso di controllo set point
Massima tensione alla lampada
Massima corrente alla lampada
Grado di protezione
Cos j
Fattore di carico
Fattore di potenza
Rendimento
THD
Tempo di risposta
Range di controllo potenza
Massima temperatura ambiente
Massima Umidità relativa ambiente
Standardizzazione per taglie di potenza
380...480 V (altri valori a richiesta)
> 45 Hz
36 kW
52 A
18...24 Vac o 21...30 Vdc
24 W
Max 105 W (alimentazione su morsetto separato)
Analogico 0...10 V / Potenziometro/
Digitale seriale/ RTU 485 MODBUS
2800 V
35 A
IP 00
1
Simmetrico sulle 3 fasi
> 96%
> 92%
30%
8 msec (da posizione STANDBY a piena potenza)
10%...100% continuo
40° C
50%
2, 3, 4, 5, 7, 9, 10, 13, 15, 17, 19, 21, 24,28, 36 kW
DIMENSIONI
B.UV HUCA
B.UV HMNA
B.UV HMDA
B.UV HMXA
B.UV HMHA
B.UV HMGA
Larg.=A
Altez.=B
Prof..=C
167 mm
236 mm
547 mm
167 mm
301 mm
545 mm
167 mm
347 mm
640 mm
167 mm
357 mm
686 mm
211 mm
357 mm
765 mm
295 mm
390 mm
785 mm
3
B.UV
VANTAGGI
CARATTERISTICA
BENEFICI
Pilotaggio lampada UV tramite onda quadra con Più radiazioni emesse dalla lampada (incremento di circa 20%)
frequenza massima 16 kHz
Riduzione del surriscaldamento degli elettrodi
Possibilità di lavorare in modo FLASH (tra STANDBY e lavoro) per
risparmio energetico
Sistema di ricerca dei parametri ottimali di lavoro Incremento della vita delle lampade UV
allaccensione della lampada UV (TUNNELING) Tempi di riscaldamento lampada (WARM UP) ridotti e stress di
avvio ridotto
Posizionamento nel miglior punto di lavoro tensione e corrente della
Controllo dinamico tramite microprocessore
lampada
Migliora lefficienza della lampada nel tempo
Controllo e registrazione degli eventi esterni
Utilizzo di IGBT ad alta velocità e soft swiching Tempo di risposta dellelettronica di potenza molto veloce
Passaggio da STANDBY alla piena potenza lampada in meno di 1 sec.
Vera regolazione di potenza con controllo della Regolazione continua
ampiezza
Minima potenza raggiungibile 10%
Non sono richiesti algoritmi speciali a cura dellutilizzatore da
implementare nel proprio PLC
Fattore di potenza elevato
Completo bilanciamento sulle tre fasi
Nessuna corrente di spunto allaccensione (SOFT START)
Sistema trifase simmetrico ed equilibrato
Autodiagnostica integrata per fornire una casistica dei guasti
Autodiagnostica e protezioni
Protezioni da correnti di fuga verso terra sulluscita lampada UV
Riduzione dei pesi
Design compatto
Riduzione degli ingombri
Setup semplice ed immediato
4
B.UV
TAGLIE DISPONIBILI
MODELLO
B.UV HUCA2
B.UV HUCA3
B.UV HUCA4
B.UV HUCA5
B.UV HMNA5
B.UV HMNA7
B.UV HMNA9
B.UV HMDA10
B.UV HMDA13
B.UV HMDA15
B.UV HMDA17
B.UV HMXA19
B.UV HMXA21
B.UV HMHA24
B.UV HMHA28
B.UV HMGA36
POTENZA
2 kW
3 kW
4 kW
5 kW
5 kW
7 kW
9 kW
10 kW
13 kW
15 kW
17 kW
19 kW
21 kW
24 kW
28 kW
36 kW
RANGE di TENSIONE
100...350 V
100...350 V
100...350 V
100...350 V
440...1500 V
440...1500 V
440...1500 V
500...2800 V
500...2800 V
500...2800 V
500...2800 V
500...2800 V
500...2800 V
500...2800 V
500...2800 V
500...2800 V
ALIMENTAZIONE
360...480 V
360...480 V
360...480 V
360...480 V
360...480 V
360...480 V
360...480 V
360...480 V
360...480 V
360...480 V
360...480 V
360...480 V
360...480 V
360...480 V
360...480 V
360...480 V
FREQUENZA
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
50/60 Hz
RAFFREDDAMENT O
Aria
Aria
Aria
Aria
Aria
Aria
Aria
Aria
Aria
Aria
Aria
Aria
Aria
Aria
Aria
Aria
Su richiesta sono disponibili anche le versioni raffreddate ad acqua.
COMPARAZIONE
ELETTROMAGNETICO
TRADIZIONALE
ALIMENTAZIONE
Monofase
ELETTROMAGNETICO
INVERTER ELETTRONICO
INVERTER AD ALTA
CON REGOLAZIONE SCR
FREQUENZA 200-400 Hz
FREQUENZA B.UV
Monofase
Monofase o trifase
50/60 Hz
50/60 Hz
200-400 Hz
80%
80%
90%
Molto basso in regolazione Molto basso in regolazione
>90%
(onda deformata)
(onda deformata)
0,5
0,5
1
COS j
(richiesto rifasamento)
(richiesto rifasamento)
(no rifasamento)
Contattore e induttanza di Controllo analogico di tensione Controllo di corrente
CONTROLLO DELLA POTENZA
Standby o induttanza variabile e corrente a fase parzializzata
o potenza
Elettromeccanico o analogico
Analogico
SEGNALE DI CONTROLLO
Trasformatore BF + induttanza Trasformatore BF + SCR
IGBT + trasformatore BF
ATTUATORE DI POTENZA
Elettromeccanico
Analogico
Analogico/digitale
CONTROLLORE
Tensione sinusoidale; corrente Tensione e corrente con forte Onda quadra controllata in
FORMA DONDA IN USCITA
con elevata distorsione
distorsione armonica
ampiezza
armonica
FREQUENZA DI LAVORO
RENDIMENTO
FATTORE DI POTENZA
Trifase
(carico simmetrico ed equilibrato)
8...16 kHz
>92%
Sempre 96%
1
(no rifasamento)
Controllo vettoriale della
potenza
IGBT + trasformatore HF
Microporocessore
Onda quadra controllata in
ampiezza e duty cycle
CAMPO DI REGOLAZIONE
POTENZA DI STANDBY
TEMPO DI WARM UP
PASSAGGIO DA STANDBY A 100%
CONNESSIONE A PLC
Minimo 50%
Tipico 3-4 minuti
20 secondi
Digitale
Minimo 40%
Tipico 2 minuti
20 secondi
Minimo 20%
10 secondi
Minimo 10%
Tra 45 e 30 secondi
< 1 secondo
5
T.UV
Trasformatori per lampade UV
Il trasformatore monofase di potenza , detto anche alimentatore o ballast elettromagnetico,
risponde alle norme CEI EN 60922 ed è un gruppo autonomo di accensione e regolazione
della potenza per lampade UV, siano esse a vapori di mercurio, gallio, ioduri, ecc.
L’esecuzione ad elevata impedenza interna è in grado di sopportare il cortocircuito tipico
dell’accensione della lampada senza generare correnti distruttive e limitare la corrente
erogata, a regime, al valore ideale e caratteristico della lampada. Infatti ogni tipo di lampada
ha un trasformatore progettato ad hoc.
La produzione viene diversificata in tre tipologie di alimentatori per lampade UV:
T.UV F
T.UV P
T.UV V
USCITA FISSA
CON PRESE
POTENZA
VARIABILE
CARATTERISTICHE GENERALI
CORRENTE DI INNESCO ALLACCENSIONE
1,5...1,8 In
1,5...1,8 In
1,5...1,8 In
dipende dal tipo di dipende dal tipo di dipende dal tipo di
lampada
lampada
lampada
BATTERIA DI RIFASAMENTO A COS j =0,9
Non presente
Presente
Presente
REGOLAZIONE POTENZAALLA LAMPADA
Non presente
Mediante prese
Con regolatore
(una sola potenza)
elettronico incorporato
AVVIAMENTO A CORRENTE RIDOTTA
Non presente
Presente
Presente
INDUTTANZA DI LIMITAZIONE
Non presente
Presente
Presente
CONSENSO ESTERNO PER FUNZIONAMENTO Non presente
Presente
Presente
A POTENZA RIDOTTA (STANDBY)
PROTEZIONE IN INGRESSO
Non fornita (a cura Non fornita (a cura Non fornita (a cura
dellutilizzatore)
dellutilizzatore)
dellutilizzatore)
PROTEZIONE TERMICAAVVOLGIMENTI
Presente
Presente
Presente
PROTEZIONE LATO LAMPADA PERDITA
Non presente
Inter. Differenziale Inter. Differenziale
ISOLAMENTO
verso massa
verso massa
LETTURA CORRENTE SECONDARIO
Non presente
Tramite TA
Tramite TA
ALLACCIAMENTI ENTRATA/USCITA
Morsettiera
Morsettiera
Morsettiera
VISUALIZZAZIONE DELLA POTENZA SU
Non presente
A richiesta
A richiesta
STRUMENTO A DISPLAY
GRADO DI PROTEZIONE
IP 00
IP 00
IP 00
F (155°C)
F (155°C)
CLASSE DI ISOLAMENTO
F (155°C)
5000 V
5000 V
5000 V
TENSIONE PROVA ISOLAMENTO
RAFFREDDAMENTO
A ventilazione
A ventilazione
A ventilazione
forzata
forzata
forzata
I circuiti di comando e controllo sono assemblati su di una unica piastra a bordo trasformatore
6
T.UV F
Trasformatori a giorno ad
USCITA FISSA
per lampade UV
DIMENSIONI
Norme di riferimento:
-EN 60922-EN 61347-
MODELLO
Ballast per lampade a scarica. Requisiti generali
e di sicurezza
Alimentatori per lampade. Requisiti generali e di
sicurezza
POTENZA
T.UV F 4 kVA
T.UV F 5 kVA
T.UV F 7 kVA
T.UV F 10 kVA
T.UV F 12 kVA
T.UV F 15 kVA
T.UV F 17 kVA
T.UV F 20 kVA
T.UV F 24 kVA
T.UV F 28 kVA
T.UV F 30 kVA
4 kVA
5 kVA
7 kVA
10 kVA
12 kVA
15 kVA
17 kVA
20 kVA
24 kVA
28 kVA
30 kVA
ALIMENTAZIONE
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
FREQUENZA
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
DIMENSIONI E PESO
Larg.=A
220 mm
220 mm
260 mm
260 mm
260 mm
300 mm
300 mm
300 mm
380 mm
380 mm
380 mm
Altez.=B
360 mm
360 mm
410 mm
410 mm
410 mm
470 mm
470 mm
470 mm
470 mm
470 mm
470 mm
Prof..=C
240 mm
240 mm
280 mm
280 mm
280 mm
320 mm
320 mm
320 mm
320 mm
320 mm
320 mm
KG
30
40
50
70
80
100
110
120
140
160
180
NOTA: dimensioni e peso sono indicativi
Sono inoltre realizzabili su richiesta trasformatori con tensione di alimentazione e frequenza diverse dallo
standard 400 V - 50 Hz
7
T.UV P
Trasformatori a giorno con
PRESE DI POTENZA
per lampade UV
DIMENSIONI
Norme di riferimento:
-EN 60922-EN 61347-
MODELLO
Ballast per lampade a scarica. Requisiti generali
e di sicurezza
Alimentatori per lampade. Requisiti generali e di
sicurezza
POTENZA
T.UV P 2,5 kVA
T.UV P 4 kVA
T.UV P 5 kVA
T.UV P 7 kVA
T.UV P 10 kVA
T.UV P 12 kVA
T.UV P 15 kVA
T.UV P 17 kVA
T.UV P 20 kVA
2,5 kVA
4 kVA
5 kVA
7 kVA
10 kVA
12 kVA
15 kVA
17 kVA
20 kVA
ALIMENTAZIONE
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
FREQUENZA
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
DIMENSIONI E PESO
Larg.=A
230 mm
250 mm
250 mm
260 mm
260 mm
260 mm
320 mm
320 mm
320 mm
Altez.=B
440 mm
570 mm
570 mm
570 mm
570 mm
570 mm
630 mm
630 mm
630 mm
Prof..=C
320 mm
380 mm
380 mm
400 mm
400 mm
400 mm
480 mm
480 mm
480 mm
KG
30
40
50
65
70
75
100
120
130
NOTA: dimensioni e peso sono indicativi
Sono inoltre realizzabili su richiesta trasformatori con tensione di alimentazione e frequenza diverse dallo
standard 400 V - 50 Hz
8
T.UV V
Trasformatori a giorno a
POTENZA VARIABILE
per lampade UV
DIMENSIONI
Norme di riferimento:
-EN 60922-EN 61347-
MODELLO
Ballast per lampade a scarica. Requisiti generali
e di sicurezza
Alimentatori per lampade. Requisiti generali e di
sicurezza
POTENZA
T.UV V 1,5 kVA
T.UV V 2,5 kVA
T.UV V 4 kVA
T.UV V 5 kVA
T.UV V 7 kVA
T.UV V 10 kVA
T.UV V 12 kVA
T.UV V 15 kVA
T.UV V 17 kVA
T.UV V 20 kVA
T.UV V 24 kVA
T.UV V 28 kVA
T.UV V 30 kVA
T.UV V 35 kVA
1,5 kVA
2,5 kVA
4 kVA
5 kVA
7 kVA
10 kVA
12 kVA
15 kVA
17 kVA
20 kVA
24 kVA
28 kVA
30 kVA
35 kVA
ALIMENTAZIONE
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
400 +/-20V +/- 40V
FREQUENZA
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
50 Hz
DIMENSIONI E PESO
Larg.=A
230 mm
230 mm
250 mm
250 mm
260 mm
260 mm
260 mm
320 mm
320 mm
320 mm
320 mm
350 mm
350 mm
350 mm
Altez.=B
440 mm
440 mm
570 mm
570 mm
570 mm
570 mm
570 mm
630 mm
630 mm
630 mm
630 mm
630 mm
630 mm
630 mm
Prof..=C
320 mm
320 mm
380 mm
380 mm
400 mm
400 mm
400 mm
480 mm
480 mm
480 mm
480 mm
480 mm
480 mm
480 mm
KG
25
30
40
50
65
70
75
100
120
130
150
170
190
210
NOTA: dimensioni e peso sono indicativi
Sono inoltre realizzabili su richiesta trasformatori con tensione di alimentazione e frequenza diverse dallo
standard 400 V - 50 Hz
9
F.UV
Forni per lampade UV
I forni serie F.UV sono previsti in due versioni: BASIC e DELUXE , entrambe caratterizzate
da riflettori ellittici in grado di concentrare l’emissione UV sul supporto da essiccare.
VERSIONE BASIC
VERSIONE DELUXE
COSTRUZIONE
Il corpo del forno, nella versione BASIC, è composto da elementi di alluminio estruso, verniciato
NERO RAL 9011. La versione DELUXE è composta da elementi metallici verniciati in GRIGIO
RAL 7035. Lesecuzione di questo forno è stata concepita per dare una forma estetica più accattivante e per massimizzare la dispersione del calore prodotto dalla lampada UV.
Il preciso schema di flusso dellaria assicura il raffreddamento delle parti metalliche esterne senza
influire sulla efficienza della lampada.
Entrambe le versioni prevedono che la copertura superiore sia mobile per la semplice e veloce
sostituzione della lampada UV, oltre a permettere lispezione ed il mantenimento del sistema.
I supporti per il fissaggio della lampada sono regolabili.
SISTEMA RIFLETTENTE
Il forno UV comprende due riflettori mobili in alluminio, con superfici interne intercambiabili, lucidate a specchio per riflettere e concentrare i raggi UV sul materiale da essiccare.
I riflettori laterali possono fungere anche da otturatori (standard nella versione DELUXE) semplicemente ruotando su se stessi mediante cremagliera e ruote dentate, controllate da un comando
pneumatico.
I forni sono equipaggiati con un deflettore interno, posto sopra i
riflettori, che distribuisce in maniera più uniforme il flusso daria
e contiene i raggi UV normalmente diretti verso lalto in posizione
di otturatore chiuso.
Il sistema è predisposto per linserimento di un filtro al quarzo per
lassorbimento di una parte diraggi IR, posto sotto la lampada.
CONNESSIONI
APPLICAZIONI
La linea BASIC è adattabile alle esigenze costruttive dellimplementatore
posizionando le connessioni elettriche, pneumatiche ed il raccordo di
ventilazione sulla parte superiore invece che sul lato corto.
La versione DELUXE è unicamente predisposta con lattacco flangiato per
lallacciamento diretto del ventilatore di raffreddamento sul lato corto.
I collegamenti elettrici e pneumatici sono interni con foro di passaggio; a
richiesta è possibile gestire questi collegamenti tramite prese esterne.
Le applicazioni dei forni F.UV spaziano tra lindustria serigrafica per il fissaggio
degli inchiostri UV su supporti plastici, cartacei o tessili e lindustria del legno per
lessiccazione di vernici, smalti o lacche UV su pannelli, profili, infissi.
Su specifica richiesta dellutilizzatore o istallatore, è possibile fornire sistemi di
essiccazione UV completi da posizionare sopra il trasporto nella linea di verniciatura
del cliente, comprendenti il forno F.UV quadro di comando e controllo (con alimentatore
per lampade tipo elettronico B.UV oppure il tradizionale elettromagnetico T.UV), le
lampade UV tipo L.UV (arco da 110 mm a 1520 mm con drogaggi al Mercurio, Gallio
e ferro), i cavi di collegamento per interfacciare il quadro di comando con il forno UV.
E inoltre possibile, su richiesta personalizzare il forno UV con il colore scelto dal cliente.
10
B.UV
F.UV
Forni per lampade UV
Tutte le versioni prevedono il cabinet verniciato e le parabole con i riflettori sostituibili in alluminio.
L’otturatore pneumatico e la predisposizione per il filtro in quarzo per l’assorbimento dei raggi IR
sono standard nella versione DELUXE. Esecuzioni personalizzate, non previste nel presente
catalogo, saranno quotate su esplicita richiesta.
TAGLIE DISPONIBILI
MODELLO
LUNGHEZZA LAMPADA
F.UV 110
F.UV 200
F.UV 260
F.UV 380
F.UV 520
F.UV 750
F.UV 1050
F.UV 1220
F.UV 1430
F.UV 1520
220 mm
320 mm
380 mm
460 mm
660 mm
860 mm
1180 mm
1350 mm
1557 mm
1647 mm
ARCO LAMPADA
110 mm
200 mm
260 mm
380 mm
520 mm
750 mm
1050 mm
1220 mm
1430 mm
1520 mm
DIMENSIONI
MODELLO BASIC
Larg.=A
F.UV 110
F.UV 200
F.UV 260
F.UV 380
F.UV 520
F.UV 750
F.UV 1050
F.UV 1220
F.UV 1430
F.UV 1520
185 mm
185 mm
185 mm
185 mm
185 mm
185 mm
185 mm
220 mm
220 mm
220 mm
Altez.=B
210 mm
210 mm
210 mm
210 mm
210 mm
210 mm
210 mm
260 mm
260 mm
260 mm
MODELLO DELUXE
Larg.=A
Prof..=C
335 mm
485 mm
545 mm
670 mm
805 mm
1040 mm
1420 mm
1590 mm
1800 mm
1890 mm
F.UV 110
F.UV 200
F.UV 260
F.UV 380
F.UV 520
F.UV 750
F.UV 1050
F.UV 1220
F.UV 1430
F.UV 1520
202 mm
202 mm
202 mm
202 mm
202 mm
202 mm
244 mm
244 mm
244 mm
244 mm
Altez.=B
238 mm
238 mm
238 mm
238 mm
238 mm
238 mm
300 mm
300 mm
300 mm
300 mm
Prof..=C
525 mm
615 mm
675 mm
795 mm
935 mm
1165 mm
1480 mm
1690 mm
1860 mm
1950 mm
11
F.UV
Forni per lampade UV
OPZIONALI
OTTURATORE
Sistema a cremagliera e ruote dentate, controllato da un comando pneumatico, per
ruotare le parabole su se stesse e fungere da otturatore. Solo per versione BASIC
(standard su versione DELUXE).
Per versione F.UV BASIC 110-750
Per versione F.UV BASIC 1050-1520
QUARZO FILTRO IR
Una lamina di quarzo tra la lampada UV ed il materiale da essiccare aiuta ad
assorbire le lunghezze donda Infrarossi (IR), riducendo quindi il calore sul
supporto da essiccare.
Il filtro è composto da fogli di quarzo di spessore 2,5 mm
Q.UV per F.UV 110 BASIC/DELUXE
Q.UV per F.UV 200 BASIC/DELUXE
Q.UV per F.UV 260 BASIC/DELUXE
Q.UV per F.UV 380 BASIC/DELUXE
Q.UV per F.UV 520 BASIC/DELUXE
Q.UV per F.UV 750 BASIC/DELUXE
Q.UV per F.UV 1050 BASIC/DELUXE
Q.UV per F.UV 1220 BASIC/DELUXE
Q.UV per F.UV 1430 BASIC/DELUXE
Q.UV per F.UV 1520 BASIC/DELUXE
12
B.UV
L.UV
Lampade UV
Le lampade UV ad arco L.UV sono fabbricate in silice vetrosa, quarzo, estremamente trasparente
alla luce ultravioletta, sono sigillate in pressione e contengono gas e/o metalli. Applicando un impulso ad alto voltaggio ai due elettrodi in tungsteno puro posti alle estremità, tra gli stessi si innesca una scarica il cui calore vaporizza i gas e/o metalli contenuti nel quarzo, creando il plasma.
Il plasma genera luce, calore e radiazioni UV. Le radiazioni UV ionizzano le molecole di ossigeno
dell’aria, che a loro volta generano ozono. Se necessario, le lampade L.UV sono disponibili anche
in versione Ozone Free, il quarzo quindi è ricoperto di uno strato in grado di bloccare la produzione
di ozono.
Lampade al Mercurio (Hg)
Le lampade UV ad alta pressione
ai vapori di mercurio emettono in
tutto lo spettro ultravioletto, UVA
UVB ed UVC.
La maggior emissione di UVA è
concentrata tra 250 e 365 mm
rendendo questo tipo di lampada
particolarmente adatta a reticolare
le resine nella vernice UV trasparenti.
Lunghezza donda / nm
Lampade al Gallio (Ga)
Il drogaggio calibrato di una lampada
UV al Mercurio con ioduro di Gallio
ha leffetto di introdurre linee spettrali a 403 e 420 mm.
Questo tipo di lampada è utile ad
attivare i foto iniziatori mascherati dai
pigmenti in vernici o inchiostri pigmentati.
Lunghezza donda / nm
Lampade al Ferro (Fe)
Le lampade UV al Mercurio
addizionata con Ferro emette
picchi di lunghezza donda concentrati tra 320 e 400 mm che
consentono lessiccazione di
materiali otticamente opachi come
inchiostri fortemente pigmentati
per la stampa.
Lunghezza donda / nm
Supporto standard
Il supporto delle lampade L.UV, che rifinisce il bulbo chiuso ermeticamente, è in ceramica con queste dimensioni:
13
L.UV
Lampade UV
Tutte le lampade L.UV prevedono:
Supporti standard in ceramica
Cavi di connessione alle due estremità, lunghezza 200 mm e 200 mm
Terminali elettrici ai cavi tipo strip
* Esecuzioni personalizzate (lunghezza arco, caratteristiche elettriche, tipo terminali),
non previste nel presente catalogo, saranno fornite su esplicita richiesta.
TAGLIE DISPONBILI
Lampade al Mercurio (Hg)
Modello
L.UV 110M
L.UV 200M
L.UV 260M
L.UV 380M
L.UV 520M
L.UV 750M
L.UV 1050M
L.UV 1220M
L.UV 1430M
L.UV 1520M
Arco
110mm +/- 2 mm
200mm +/- 2 mm
260mm +/- 2 mm
380mm +/- 2 mm
520mm +/- 2 mm
750mm +/- 2 mm
1050mm +/- 2 mm
1220mm +/- 2 mm
1430mm +/- 2 mm
1520mm +/- 2 mm
Lampade al Gallio (Ga)
Modello
L.UV 110G
L.UV 200G
L.UV 260G
L.UV 380G
L.UV 520G
L.UV 750G
L.UV 1050G
L.UV 1220G
L.UV 1430G
L.UV 1520G
Arco
110mm +/- 2 mm
200mm +/- 2 mm
260mm +/- 2 mm
380mm +/- 2 mm
520mm +/- 2 mm
750mm +/- 2 mm
1050mm +/- 2 mm
1220mm +/- 2 mm
1430mm +/- 2 mm
1520mm +/- 2 mm
Lampade al Ferro (Fe)
Modello
L.UV 110F
L.UV 200F
L.UV 260F
L.UV 380F
L.UV 520F
L.UV 750F
L.UV 1050F
L.UV 1220F
L.UV 1430F
L.UV 1520F
14
Arco
110mm +/- 2 mm
200mm +/- 2 mm
260mm +/- 2 mm
380mm +/- 2 mm
520mm +/- 2 mm
750mm +/- 2 mm
1050mm +/- 2 mm
1220mm +/- 2 mm
1430mm +/- 2 mm
1520mm +/- 2 mm
Lungh. Totale
220mm +/- 2 mm
320mm +/- 2 mm
380mm +/- 2 mm
460mm +/- 2 mm
660mm +/- 2 mm
860mm +/- 2 mm
1180mm +/- 2 mm
1350mm +/- 2 mm
1557mm +/- 2 mm
1647mm +/- 2 mm
Diam. Bulbo
21 mm
21 mm
21 mm
21 mm
21 mm
23 mm
23 mm
23 mm
23 mm
23 mm
Potenza/Lungh.
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
Lungh. Totale
220mm +/- 2 mm
320mm +/- 2 mm
380mm +/- 2 mm
460mm +/- 2 mm
660mm +/- 2 mm
860mm +/- 2 mm
1180mm +/- 2 mm
1350mm +/- 2 mm
1557mm +/- 2 mm
1647mm +/- 2 mm
Diam. Bulbo
21 mm
21 mm
21 mm
21 mm
21 mm
23 mm
23 mm
23 mm
23 mm
23 mm
Potenza/Lungh.
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
Lungh. Totale
220mm +/- 2 mm
320mm +/- 2 mm
380mm +/- 2 mm
460mm +/- 2 mm
660mm +/- 2 mm
860mm +/- 2 mm
1180mm +/- 2 mm
1350mm +/- 2 mm
1557mm +/- 2 mm
1647mm +/- 2 mm
Diam. Bulbo
21 mm
21 mm
21 mm
21 mm
21 mm
23 mm
23 mm
23 mm
23 mm
23 mm
Potenza/Lungh.
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
120 W/cm
Panoramica dei prodotti
15
E.F.C. SNC
di Chieregatti Gianluca, Marco e C.
Via A. Grandi N°13
40050 Villanova di Castenaso (BO)
Italy
Tel. +39 051780279
Fax +39 051782064
http: // www.efc-snc.it
E-mail : [email protected]
