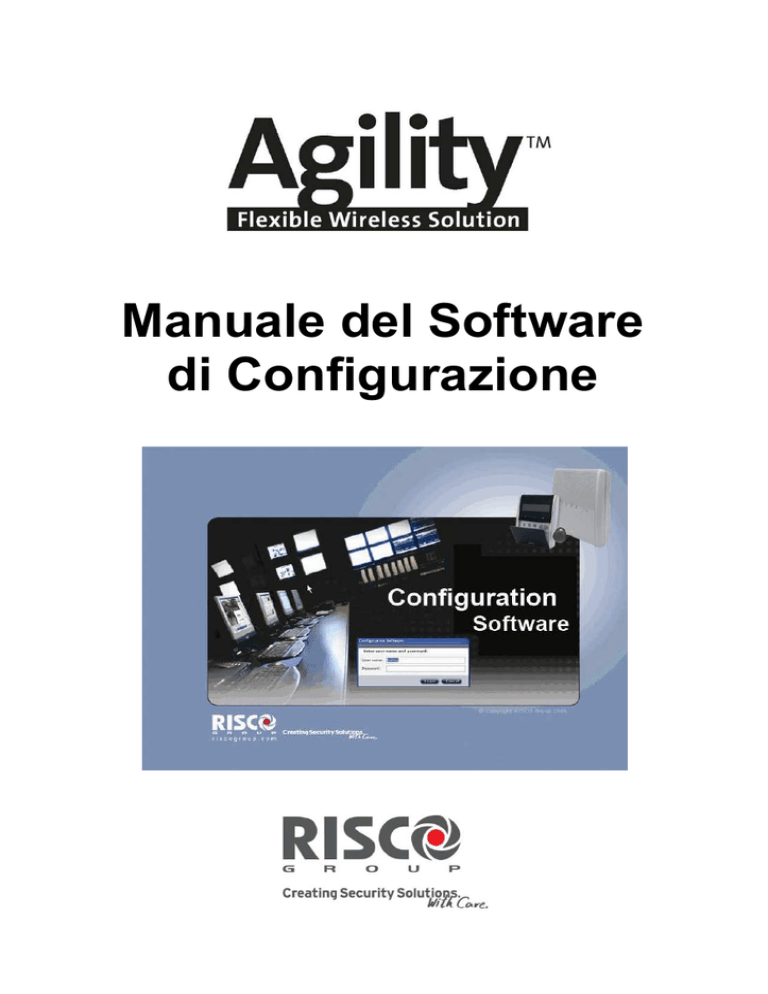

5IN1159_Agility Config SW_ITA_Davide

Manuale del Software
di Configurazione
Agility - Manuale del Software di Configurazione
Avvertenze
Questo manuale è soggetto alle seguenti condizioni e restrizioni:
Il manuale contiene informazioni proprietarie di RISCO Group.
Group Tali informazioni
sono diffuse al solo
o scopo di supportare adeguatamente ed esaurientemente gli
Utenti dei sistemi.
I contenuti del manuale non possono essere utilizzati per altri scopi, né essere
rivelati ad altre persone o aziende o riprodotti con alcun mezzo, elettronico o
meccanico, senza l’autorizzazione di RISCO Group.
Le informazioni contenute nel manuale hanno scopo illustrativo e di riferimento.
Le informazioni contenute nel manuale possono essere sottoposte a modifiche
senza obbligo di preavviso.
Nomi di persone ed aziende e tutti i dati utilizzati negli esempi appartengono agli
aventi diritto.
Nessuna
essuna parte di questo documento può essere riprodotta in alcuna forma senza previo
permesso scritto del titolare del documento.
Tutti i diritti riservati.
 2009 RISCO Group
Luglio 2009
Pagina 2
Indice dei contenuti
Capitolo 1 - Introduzione..................................................................................................... 5
1.1 Requisiti del sistema...................................................................................................................... 5
1.2 Impostazioni Hardware................................................................................................................ 6
1.2.1 Connessione Locale........................................................................................................... 6
1.2.2 Connessione Remota via PSTN ....................................................................................... 6
1.2.3 Connessione Remota via GSM ........................................................................................ 7
1.2.4 Connessione Remota via TCP/IP ..................................................................................... 7
1.2.5 Connessione Remota via GPRS ....................................................................................... 8
1.3 Installazione del Software di Configurazione ............................................................................ 9
1.4 Inizializzazione del Database..................................................................................................... 11
1.5 Utilità Avanzate di Connessione al Database .......................................................................... 11
1.6 Impostazione della Lingua del Software di Configurazione.................................................. 13
1.7 Avviare il programma Software di Configurazione dal Vostro Desktop ............................. 15
Capitolo 2 – Schermata Iniziale ........................................................................................ 16
2.1 Menù Principale........................................................................................................................... 17
2.2 Barra degli Strumenti .................................................................................................................. 17
2.3 Finestra di Programmazione ...................................................................................................... 18
2.4 Elenco dei Clienti ......................................................................................................................... 20
2.5 Stato della Connessione .............................................................................................................. 20
2.6 Tempo Trascorso ......................................................................................................................... 20
2.7 Indicatore dei Guasti ................................................................................................................... 20
2.8 Indicatore dello Stato del Sistema ............................................................................................. 20
2.9 Indicatore di Stato delle Partizioni ............................................................................................ 20
2.10 Finestra Principale ..................................................................................................................... 20
2.11 Percorso ...................................................................................................................................... 20
Capitolo 3 – Il Menù Principale ........................................................................................ 21
3.1 Clienti ............................................................................................................................................ 21
3.1.1 Nuovo Cliente ................................................................................................................. 21
3.1.2 Trova Cliente ................................................................................................................... 23
3.1.3 Aggiorna .......................................................................................................................... 23
3.1.4 Chiudi ............................................................................................................................... 23
3.1.5 Cancella ............................................................................................................................ 23
3.1.6 Guarda Finestra Precedente........................................................................................... 23
3.1.7 Salva Finestra Corrente .................................................................................................. 23
3.1.8 Salva Cliente .................................................................................................................... 23
3.1.9 Salva come… ................................................................................................................... 24
3.1.10 Backup ............................................................................................................................ 24
3.1.11 Logout ............................................................................................................................ 24
3.1.12 Esci .................................................................................................................................. 24
3.2 Visualizza ..................................................................................................................................... 24
3.3 Comunicatore............................................................................................................................... 24
Page 3
Agility - Manuale del Software di Configurazione
3.3.1 Invia .................................................................................................................................. 24
3.3.2 Ricevi ................................................................................................................................ 25
3.3.3 Ripristino Default ............................................................................................................ 25
3.3.4 Verifica ............................................................................................................................. 25
3.3.5 Connetti/Disconnetti ....................................................................................................... 27
3.3.6 Configurazione ................................................................................................................ 27
3.4 Strumenti ...................................................................................................................................... 28
3.4.1 Gruppi e Operatori ......................................................................................................... 28
3.4.2 Evento ............................................................................................................................... 31
3.4.3 Finestra ............................................................................................................................. 32
3.4.4 Verifica ............................................................................................................................. 32
3.5 Aiuto ............................................................................................................................................. 33
3.5.1 Aiuto ................................................................................................................................. 33
Capitolo 4 - Settaggi di Connessione............................................................................... 34
Capitolo 5 - Visione Globale Sistema.............................................................................. 35
Capitolo 6 - Sistema ............................................................................................................ 36
6.1 Sistema .......................................................................................................................................... 36
6.2 Periferiche Radio ......................................................................................................................... 36
6.3 Codici ............................................................................................................................................ 36
6.4 Comunicatore............................................................................................................................... 37
6.5 Centrale Ricezione Allarmi (MS) ............................................................................................... 37
6.6 Software di Configurazione ....................................................................................................... 37
6.7 Seguimi (FM)................................................................................................................................ 37
Capitolo 7 - Audio ............................................................................................................... 39
Capitolo 8 – Programmatore Orario ................................................................................. 40
Capitolo 9 – Memorizzazione Periferiche Radio ........................................................... 42
9.1 Identifica Tipo Periferica Radio ................................................................................................. 42
9.2 Memorizzazione .......................................................................................................................... 42
9.3 Cancella Periferica Radio ............................................................................................................ 44
Capitolo 10 - Stato ............................................................................................................... 45
Capitolo 11 – Test Centrale e Accessori........................................................................... 48
Capitolo 12 – Memoria Eventi........................................................................................... 49
Appendice A - Codici di Report ....................................................................................... 51
Pagina 4
Agility - Manuale del Software di Configurazione
Capitolo 1 - Introduzione
Questo manuale illustra come usare il Software di Configurazione per il sistema Agility
di RISCO Group. Utilizzando il Software di Configurazione, potrete gestire il database
Agility dei Vostri Clienti e programmare la centrale Agility dal Vostro PC selezionando la
connessione che preferite, come Vi verrà mostrato successivamente nel manuale. Potrete
personalizzare la centrale Agility on line con le richieste particolari dei Vostri Clienti.
Questo potrà essere fatto collegandosi direttamente alla centrale dal Vostro portatile o da
remoto tramite telefono utilizzando una connessione modem via PSTN o via GSM oppure
collegandoVi via GPRS o via TCP/IP.
Il Software di Configurazione inoltre Vi permette di avere una memoria storica di tutte le
attività dei Vostri Utenti e delle configurazioni dei loro impianti e Vi fornisce anche una
finestra sinottica di stato del sistema quando siete Online. Potrete anche scaricare i dati
dalla centrale Agility al Vostro computer per effettuare delle modifiche quando ne avrete
bisogno e successivamente caricare i dati dal Vostro computer alla centrale Agility con la
nuova configurazione che avrete preparato.
1.1 Requisiti del Sistema
I seguenti dati sono i requisiti minimi raccomandati per il sistema operativo
CPU
P4 3GHz o AMD 3500+
RAM
2 GB Dual DDR 400 o più
Hard Disk
SATA2 con 5 GB di spazio libero
Display
PCI Express 256MB
Network
Porta Ethernet
Sistema Operativo
Windows XP SP2 e superiori, Windows Vista
Pagina 5
Agility - Manuale del Software di Configurazione
1.2 Impostazioni Hardware
La programmazione del sistema via radio Agility può essere effettuata: in locale, da remoto
via modem PSTN o GSM, oppure via rete TCP/IP o GPRS.
1.2.1 Connessione Locale
PC
Cavo RS232 mod.
RW132CB000A
Connettore
Porta Com.
RS232
La seguente immagine mostra come si effettua la Connessione Locale:
Agility
Per stabile la Connessione Locale dal Vostro computer alla centrale Agility:
1.
Collegare il cavo RS232 al Vostro computer.
2.
Collegare il cavo RS232 al connettore della porta di comunicazione RS232 della
centrale Agility.
3.
Alimentare il Vostro computer ed avviare il Software di Configurazione.
4.
Impostare i parametri per la Connessione
Configurazione (vedere a pagina 27).
Locale
nel
Software
di
Nota: per abilitare la Comunicazione Locale, impostare il Baud Rate della porta COM a 38400.
1.2.2 Connessione Remota via PSTN
La seguente immagine illustra in modo completo la Connessione Remota via PSTN al
sistema:
PC
Modulo
PSTN
Linea Telefonica
PSTN
(2400 bps)
MODEM
GSM/PSTN
Agility
Per stabilire la Connessione Remota via PSTN dal Vostro computer alla centrale
Agility:
1.
2.
3.
Connettere il modem al Vostro computer e collegargli la linea telefonica come da
immagine precedente.
Verificare la presenza della linea telefonica.
Dopo aver verificato la presenza della linea telefonica, agganciare, alimentare il
computer ed il modem ed avviare il Software di Configurazione.
Pagina 6
Agility - Manuale del Software di Configurazione
4.
Impostare i parametri per la Connessione Remota via PSTN nel Software di
Configurazione (vedere a pagina 277).
1.2.3 Connessione Remota via GSM
RETE GSM
(9600 bps)
MODEM
GSM/PSTN
PC
Modulo
GSM/GPRS
La Connessione Remota può essere effettuata utilizzando il canale GSM se nella centrale
Agility è installato il Modulo GSM/GPRS.
La seguente immagine illustra in modo completo come effettuare una Connessione Remota
via GSM:
Agility
Per la Connessione Remota via GSM dal Vostro computer alla centrale Agility:
1.
2.
3.
Connettere il modem GSM/PSTN al Vostro computer. Potete anche utilizzare un
telefono cellulare come modem per il Vostro computer (nelle impostazioni del
telefono impostare la comunicazione come GSM).
Alimentare il Vostro computer ed avviare il Software di Configurazione.
Impostare i parametri per la Connessione Remota via GSM nel Software di
Configurazione (vedere immagine a pagina 27).
1.2.4 Connessione Remota via TCP/IP
Lo schema seguente mostra come viene effettuata la Connessione Remota tra la centrale
Agility ed il computer utilizzando la rete Ethernet TCP/IP:
PC
Modulo
TCP/IP
ETHERNET TCP/IP
Agility
Per stabilire la Connessione Remota via Ethernet utilizzando il Modulo TCP/IP:
1.
2.
3.
Collegare la centrale Agility alla rete Ethernet connettendo un cavo di rete con
plug RJ-45 nel connettore ad innesto del Modulo TCP/IP.
Alimentare il Vostro computer ed avviare il Software di Configurazione.
Impostare i parametri per la Connessione Remota via TCP/IP nel Software di
Configurazione (vedere immagine a pagina 27).
Pagina 7
Agility - Manuale del Software di Configurazione
1.2.5 Connessione Remota via GPRS
La seguente immagine mostra come viene effettuata la Connessione Remota via GPRS
con la centrale Agility:
SMS Message
GSM NETWORK
Agility
PC
IP NETWORK
Per stabilire la Connessione Remota via GPRS:
1.
2.
3.
Avviare il Software di Configurazione e dal Menù di Programmazione
selezionare Comunicatore Configurazione…
Selezionare GPRS dal menù a tendina ed inserire l’indirizzo IP del Vostro
computer, inserire l’indirizzo IP dell’Host e la sua Porta (1000) e premere OK.
Dalla Finestra di Programmazione selezionare Settaggi di Connessione e
inserire il numero di telefono della SIM inserita nel Modulo GSM della centrale.
4.
Premere sull’icona a forma di fulmine (
) indicante Connetti e selezionare la
connessione GPRS dal menù a tendina che appare.
5.
Premere sull’icona
6.
. Apparirà il seguente messaggio:
Figura 1: Maschera Attesa Connessione GPRS…
Il messaggio è così composto: codice tecnico, la parola GPRS, l’indirizzo IP
Pubblico del Vostro computer , la porta per la connessione via IP.
Inviare un SMS al numero di telefono GSM della centrale (impostato nel punto 3)
con il messaggio sopraccitato, per esempio: 0132GPRS192.168.37.44:1000
Pagina 8
Agility - Manuale del Software di Configurazione
1.3 Installazione del Software di Configurazione
Note:
1. Prima d’installare il Software di Configurazione per la centrale Agility, assicurateVi che il programma
Microsoft Framework 2.0 o superiore sia installato sul Vostro computer. Se non è installato, accedete al CD
d’installazione del Software di Configurazione, nella cartella dotnetfx e lanciate l’applicazione dotnetfx.
2. Solo per chi utilizza il Sistema Operativo Microsoft Windows Vista, il Controllo Account Utente (UAC)
deve essere disabilitato. Per farlo andate sul Panello di Controllo Account Utente e Protezione per la
Famiglia Account Utente Attiva o disattiva Controllo Account Utente. Togliere il segno di spunta
dalla selezione e premere OK.
Installazione del Software di Configurazione per la centrale Agility:
1. Inserire il disco CD del Software di Configurazione.
2. Nella cartella Software di Configurazione premere due volte il pulsante sinistro
del mouse sul file Configuration Software.msi e si aprirà la seguente maschera
d’installazione del software.
Figura 2: Maschera d’installazione del software
3. Premere Next. La maschera per la scelta della cartella ove installare il programma
apparirà.
Pagina 9
Agility - Manuale del Software di Configurazione
Figura 3: Maschera di selezione della cartella d’installazione per il programma
4.
5.
Scegliere la destinazione nella quale volete venga installato il Software di
Configurazione per la centrale Agility nel Vostro computer. Di default la cartella
che verrà creata è C:\Program Files\RISCO Group\Configuration software\.
Scegliere impostando su Everyone o su Just me chi potrà accedere al programma
usando il Vostro computer con un altro account e premere Next. La maschera di
Conferma apparirà.
Figura 4: Maschera di Conferma
6.
Premere Next per iniziare l’installazione del software.
7. A questo punto finita l’installazione premere Close.
Pagina 10
Agility - Manuale del Software di Configurazione
1.4 Inizializzazione del Database
Inizializzare il database:
1. Andare sullo Start Programmi RISCO Group Configuration Software
System Organizer. Appare la maschera di Richiesta Password per il System
Organizer, inserire la password 123 e premere il pulsante Login, di seguito
appare la maschera del System Organizer :
Figura 5: Maschera di Richiesta Password del System Organizer
Figura 6: Maschera System Organizer
2.
Porsi su Database nell’albero di esplorazione della finestra System Organizer e
premere il pulsante Initialize. Apparirà la maschera Database Initialize Options:
Pagina 11
Agility - Manuale del Software di Configurazione
Figura 7: Maschera Database Initialize Options
3.
Premere su di una delle seguenti opzioni:
Recreate Database – per rimuovere il database esistente e ricrearlo con i
valori di default.
b. Upgrade Database – per effettuare l’aggiornamento del database esistente
con la nuova versione.
c. Cancel – Scegliere questa opzione per la prima installazione.
IMPORTANTE: se a questo punto si esce premendo ESC senza selezionare
nessuna voce, si perde il vecchio database (se già esistente).
Premere il pulsante Select. Quando l’inizializzazione è stata completata con
successo lo stato di ogni azione eseguita comparirà con la scritta Done:
a.
4.
Figura 8: Maschera Inizializzazione Database Completata
Pagina 12
Agility - Manuale del Software di Configurazione
1.5 Utilità Avanzate di Connessione al Database
Le Utilità Avanzate di Connessione al Database si usano per testare i parametri del
database quando l’inizializzazione fallisce.
Per testare i parametri del Database:
1. Nella maschera del System Organizer selezionare Connection. La seguente
Maschera apparirà:
Figura 9: Maschera Connessione del System Organizer
2.
3.
4.
5.
Selezionare la locazione del database desiderato dal menù a tendina “Nome
Server”.
Inserire il “Nome Database”: ConfigurationSoftware (nome di default).
AssicurateVi che sia spuntata la selezione della voce Utilizza Autenticazione
SQL Server.
Inserite il Nome Utente: CSuser (default) e la Password: P@ssw0rd (default).
Nota: quando effettuate il test dei parametri del Database verificate di averlo prima inizializzato (vedere
punto 1.4), il Nome Utente sarà sa e la password sarà Syn0p$Y$
6.
Inserire il Timeout di Connessione per effettuare il test.
7.
Premere sul pulsante
per provare la connessione al Database. Quando
il test sarà andato a buon fine premere sul pulsante
.
Nota: per salvare l’impostazione di selezione del Database senza testarla, mettere la spunta alla voce Salva
Senza Verificare e poi premere sul pulsante
Pagina 13
.
Agility - Manuale del Software di Configurazione
1.6 Impostazione della Lingua del Software di Configurazione
Per impostare la lingua del software:
1. Nella directory del System Organizer selezionare Languages. Apparirà la
seguente maschera:
Figura 10: Maschera Selezione della Lingua
2.
3.
Scegliere la lingua desiderata dalla lista del menù a tendina del Supported
Languages e premere il pulsante Set Language. Viene mostrato il seguente
messaggio:
Figura 11: Messaggio di avviso
Cliccare OK e premere sul pulsante Close per uscire dal System Organizer.
Pagina 14
Agility - Manuale del Software di Configurazione
1.7 Avviare il programma Software di Configurazione
Configura
dal
Vostro Desktop
Per avviare il Software di Configurazione:
8.
Premere due volte sull’icona del Software di Configurazione
sul Vostro
desktop per lanciare il programma. La maschera di Richiesta
chiesta Password per il
Software di Configurazione appare:
Configura
Figura 12: Maschera Richiesta Password del Software di Configurazione
9. Inserire il Vostro Nome Utente. Di default è Admin.
10. Inserire la Vostra Password. Di default è 123.
Nota: durante l’inserimento del Vostro Nome Utente e della Vostra Password,
assword, una linea arancione apparirà
al di sotto del campo nel quale siete per indicare il numero di lettere/numeri da Voi inserito. La linea si
fermerà ad un certo punto per indicarVi che non siete più abilitati ad inserire ulteriori lettere/numeri.
lettere/numeri
11. Premere sul pulsante Login per lanciare il programma.
Nota: se nel programma esiste un solo Cliente, il software lo caricherà automaticamente. Se avete invece più
di un Cliente, il software aprirà la maschera Cerca Cliente con la lista di tutti i Vostri Clienti. A questo
punto scegliere il Cliente che volete caricare.
Pagina 15
Agility - Manuale del Software di Configurazione
Capitolo 2 – Schermata iniziale
Il Software di Configurazione si suddivide nelle seguenti sezioni:
Menù Principale
Barra degli Strumenti
Finestra di Programmazione
Elenco dei Clienti
Stato della Connessione
Tempo Trascorso
Indicatore dei Guasti
Indicatore dello Stato del Sistema
Indicatore di Stato delle Partizioni
Finestra Principale
Percorso
Figura 13: Struttura del Software di Configurazione
Pagina 16
Agility - Manuale del Software di Configurazione
2.1 Menù Principale
Il Menù Principale è diviso in 4 sottomenù che includono varie
var
operazioni di
programmazione del sistema. Per maggiori informazioni inerenti questi menù far
riferimento alle seguenti sezioni:
Clienti – pagina 21
Visualizza – pagina 24
Comunicatore – pagina 24
Strumenti – pagina 28
Aiuto – pagina 31
2.2 Barra degli Strumenti
Le icone della Barra degli Strumenti servono per effettuare l’accesso rapido a determinate
funzioni o operazioni che si trovano nei sottomenù del Menù Principale.
Principale
Icona
/
Descrizione
Apri/Chiudi Finestra di Programmazione (pag
pagina 18)
Nuovo Cliente (pagina 21)
Trova Cliente (pagina 233)
Aggiorna (pagina 23)
Guarda Finestra Precedente (pagina 23)
Salva Cliente (pagina 23)
Salva Finestra Corrente (pagina 23)
Invia Finestra Corrente (pagina 244)
Ricevi Finestra Corrente (pagina 25)
Ripristino Default alla Pagina Corrente (pag
pagina 25)
Verifica Finestra (pagina 25)
Finestra di Report (pagina 31)
Congela Finestra (pagina 31)
Carica Finestra (pagina 31)
Connetti/Disconnetti:
Locale / GSM / Modem / TCP/IP / GPRS (pag
pagina 34)
Pagina 17
Agility - Manuale del Software di Configurazione
2.3 Finestra di Programmazione
La directory appare come una lista gerarchica che contiene le funzioni di configurazione
principali del Cliente e Vi permette in modo semplice di navigare tra le differenti Finestre. La
lista è strutturata come segue:
Figura 14: Finestra di Programmazione
Per maggiori informazioni inerenti ogni sottomenù far riferimento alle seguenti sezioni:
Nuovo Cliente – pagina 21
Settaggi di Connessione – pagina 344
Visione Globale Sistema – pagina 35
Sistema – pagina 366
Periferiche Radio – pagina 36
Codici – pagina 36
Comunicatore – pagina 37
Audio – pagina 399
Programmatore Orario – pagina 40
Memorizzazione Periferiche Radio – pagina 39
Stato – pagina 45
Test Centrale e Accessori – pagina 48
Memoria Eventi – pagina 49
Pagina 18
Agility - Manuale del Software di Configurazione
Per selezionare un sottomenù della Finestra di Programmazione:
Puntare con l’indicatore del mouse sul sottomenù e premere il tasto sinistro. Nel riquadro
accanto al sottomenù comparirà la seguente icona
. La finestra del sottomenù
selezionato apparirà nella Finestra Principale con il suo nome indicato in cima nel
Percorso. Adesso potete configurare i parametri del sottomenù che avete scelto di
programmare.
zionare una funzione della Finestra di Programmazione
Figura 15: Selezionare
Per scoprire la Finestra di Programmazione:
1.
2.
Premere sull’icona
.
-oDal Menù Principale porsi su Visualizza Finestra di Programmazione.
Programmazione
Per nascondere la Finestra di Programmazione:
1.
2.
3.
Premere sull’icona
.
-oDal Menù Principale porsi su Visualizza Finestra di Programmazione.
Programmazione
-oPremere sulla X in alto a destra nella Finestra di Programmazione.
Programmazio
Pagina 19
Agility - Manuale del Software di Configurazione
2.4 Elenco dei Clienti
L’Elenco dei Clienti fornisce un accesso rapido a tutti i Vostri Clienti e Vi abilita ad effettuare
uno scorrimento rapido in essi.
Per effettuare lo scorrimento rapido dei Vostri Clienti:
1. Selezionare un Cliente dal menù a tendina che Vi apparirà.
2.
Premere sull’icona
Clienti.
. L’Elenco dei Clienti Vi mostrerà la lista di tutti i Vostri
Nota: se non avete messo la selezione alla funzione Carica Cliente dopo Creazione al atto della creazione
dello stesso (vedere pagina 21), il Cliente non apparirà nell’Elenco dei Clienti.
2.5 Stato della Connessione
Indica lo stato della Vostra connessione con il sistema Agility:
Rosso = Non connessi
Arancione = Connessione in corso
Verde = Connessi
2.6 Tempo Trascorso
Indica da quanto dura la connessione tra la centrale Agility e il Software di Configurazione.
2.7 Indicatore dei Guasti
Indica se sono presenti delle condizioni di anomalia sulla centrale.
2.8 Indicatore dello stato del Sistema
Indica in che stato si trova il sistema durante la connessione (riposo, inserito, allarme, ecc).
2.9 Indicatore di Stato delle Partizioni
Indica in quale condizione si trovano le tre partizioni del Vostro sistema.
2.10 Finestra Principale
Dopo che avete selezionato un sottomenù dalla Finestra di Programmazione del sistema,
questo appare nella Finestra Principale mostrandoVi tutti i parametri e le configurazioni di
sistema che potete programmare.
2.11 Percorso
Indica il percorso del sottomenù nel quale Vi trovate.
Pagina 20
Agility - Manuale del Software di Configurazione
Capitolo 3 - Il Menù Principale
3.1 Clienti
3.1.1 Nuovo Cliente
Per creare un nuovo Cliente:
Dal Menù Principale, selezionare Cliente Nuovo o premere sull’icona
posta sulla Barra degli Strumenti.. Comparirà la seguente maschera.
maschera
Figura 16: Maschera Cliente:
liente: scheda delle Informazioni Personali
1.
La maschera di creazione Cliente è divisa nelle seguenti schede:
Informazioni Personali
Parametri di Connessione
Nella scheda delle Informazioni Personali, inserire i dati salienti per identificare
univocamente il Vostro Cliente (Figura 16).
Nota: E’ OBBLIGATORIO inserire dei dati nel campo Nome. Ogni campo obbligatorio
obbligato
che non
viene compilato o che viene editato con dati non validi apparirà in giallo.
giallo
2.
Scegliere dal menù a tendina chiamato Cliente, l’ID Cliente (per l’Italia OIT). Il
Software di Configurazione dell’Agility in questo modo potrà caricare
automaticamente
te tutti i default e le etichette per il nostro mercato.
Pagina 21
Agility - Manuale del Software di Configurazione
3.
Nella scheda Parametri di Connessione (Figura 17), inserire i dati utili per potersi
connettere con questo Cliente. Potete scegliere il tipo di connessione con la quale
effettuare la telegestione, in funzione dei Moduli installati sulla centrale del Vostro
Cliente. Le possibilità a Vostra disposizione sono le seguenti:
TCP/IP
Telefono Modem Centrale
Telefono GSM Centrale
Per esempio: se il Vostro Cliente possiede sia il Modulo GSM/GPRS che il Modulo PSTN,
potete scegliere tra queste due opzioni per collegarVi con lui.
Figura 17: Maschera cliente: scheda dei Parametri di Connessione
4.
Inserire i dati di riferimento per ogni sezione. Per i moduli GSM e Modem inserire
i numeri di telefono della centrale del Cliente (PSTN e SIM). Per il modulo TCP/IP
inserire l’indirizzo IP e la porta TCP (deafault 1000).
Nota: dovete definire la porta per la comunicazione via TCP/IP e via GPRS anche nelle Finestra Settaggi di
Connessione. Per maggiori informazioni andare a pagina 33.
5.
6.
Verificate che sia stata messa la spunta all’opzione Carica Cliente Dopo Creazione
in modo tale che venga inserito nella lista dei Clienti. Se non avete selezionato
questa opzione non sarete in grado di visualizzare il Cliente nel menù a tendina
Elenco dei Clienti.
Premete OK. Il nuovo Cliente apparirà nella finestra Cerca Cliente.
Nota: il tipo di connessione che avete scelto apparirà nella Finestra di Programmazione dell’Agility. Per
esempio:
Pagina 22
Agility - Manuale del Software di Configurazione
3.1.2 Trova Cliente
Per trovare un Cliente nel database:
1. Dal Menù Principale selezionare Cliente Trova… o dalla Barra degli Strumenti
2.
premere sull’icona
. La maschera Cerca Cliente apparirà con tutta
tut la lista dei
Vostri Clienti e con le loro informazioni personali da Voi inserite precedentemente.
precedentemente
Selezionare un Cliente dalla lista e premere duee volte su di esso col tasto sinistro del
mouse oppure dopo averlo evidenziato premere sul pulsante
Finestra Principale apparirà sul Vostro schermo.
. La
3.1.3 Aggiorna
Dal Menù Principale entrare in Cliente Aggiorna, o dalla Barra degli Strumenti
premere sull’icona
nel database.
per aggiornare i dati sul Vostro schermo all’ultima
ll’ultima versione salvata
3.1.4 Chiudi
Dal Menù Principale, selezionare Cliente Chiudi per uscire da questo Cliente.
3.1.5 Cancella
Dal Menù Principale, selezionare Cliente Cancella per rimuovere il Cliente
visualizzato dal database.
3.1.6 Guarda Finestra Precedente
Dal Menù Principale, selezionare Cliente Guarda Finestra Precedente o dalla Barra
degli Strumenti, premere sull’icona
per tornare alla Finestra
inestra precedente.
precedente
3.1.7 Salva Finestra Corrente
Dal Menù Principale, selezionare Cliente Salva
lva Finestra Corrente o dalla Barra degli
Strumenti, premere sull’icona
per salvare la Finestra visualizzata sullo schermo.
3.1.8 Salva Cliente
Dal Menù Principale, selezionare Cliente Salva Cliente, o dalla Barra degli Strumenti
premere sull’icona
. Il software scorrerà tutte le Finestre per cercare i dati modificati. Il
messaggio "Trovato Dato Non Valido nella Finestra, Vuoi Continuare?" apparirà se è stato inserito
un parametro non idoneo, evidenziato da un campo in giallo. Quando tutti
tutt i parametri
saranno stati corretti, i dati del Cliente verranno caricati nel database.
Pagina 23
Agility - Manuale del Software di Configurazione
3.1.9 Salva Come…
Dal Menù Principale, selezionare Cliente Salva Come… per salvare una copia della
configurazione del Cliente nel database. Rinominate questa copia del Cliente per poterlo
utilizzare come nuovo Cliente.
3.1.10 Backup
Dal Menù Principale, selezionare Cliente Backup Esporta per esportare la
programmazione di un Cliente in un file di backup.
Dal Menù Principale, selezionare Cliente Backup Importa per importare la
programmazione di un Cliente precedentemente salvato nel file di backup.
3.1.11 Logout
Dal Menù Principale, selezionare Cliente Logout per effettuare il logout dal Software
di Configurazione (ma senza chiudere il programma e dando la possibilità di riaccedervi
come un altro Operatore).
3.1.12 Esci
Dal Menù Principale, selezionare Cliente Esci per chiudere il programma.
3.2 Visualizza
Dal Menù Principale, selezionare Visualizza Finestra di Programmazione per aprire la
Finestra di Programmazione o premere sull’icona
.
3.3 Comunicatore
Il menù Comunicatore viene utilizzato per inviare e ricevere i dati alla e dalla centrale
Agility.
3.3.1 Invia
Quando Online, potete inviare i parametri modificati delle Finestre alla centrale Agility dal
Software di Configurazione.
Per inviare i dati dalla Finestra corrente mostrata sullo schermo alla centrale Agility:
Dal Menù Principale, selezionare Comunicatore Invia Finestra, o dalla Barra degli
Strumenti sull’icona
Invia Finestra Corrente.
Per inviare tutte le Finestre alla centrale Agility:
Dal Menù Principale, selezionare Comunicatore Invia Tutto.
Pagina 24
Agility - Manuale del Software di Configurazione
Per inviare i dati da una Finestra specifica all’Agility:
1. Dal Menù Principale, selezionare Comunicatore Invia Selezione.
2. Verificare quali Finestre inviare dalla maschera Selezione Finestre, selezionarle e
premere OK.
3.3.2 Ricevi
Quando Online, potete ricevere i dati dalla centrale Agility al Software di Configurazione.
Per i ricevere i dati dalla centrale Agility relativi la Finestra mostrata a schermo:
Dal Menù Principale, selezionare Comunicatore Ricevi Finestra, o dalla Barra degli
Strumenti, premere sull’icona
Ricevi Finestra Corrente.
Per ricevere tutte le Finestre dalla centrale Agility:
Dal Menù Principale, selezionare Comunicatore Ricevi Tutto.
Per ricevere i dati da una Finestra specifica dall’Agility:
1. Dal Menù Principale, selezionare Comunicatore Ricevi Selezione.
2. Verificare quali Finestre ricevere dalla maschera Selezione Finestre, selezionarle e
premere OK.
3.3.3 Ripristino Default
Usato per ripristinare i valori di default.
Per ripristinare i valori di default alla Finestra corrente:
Dal Menù Principale, selezionare Comunicatore Ripristino Default Finestra, o dalla
Barra degli Strumenti, premere sull’icona
Ripristino Default alla Finestra Corrente.
Per ripristinare i valori di default a tutte le Finestre:
Dal Menù Principale, selezionare Comunicatore Ripristino Default Tutto.
Per ripristinare i valori di default simultaneamente a delle specifiche Finestre:
1.
2.
Dal Menù Principale, selezionare Comunicatore Ripristino Default Selezione.
Verificare quali Finestre ripristinare ai valori di default, selezionarle e premere OK.
3.3.4 Verifica
Per verificare che i dati nel Software di Configurazione siano gli stessi della centrale
Agility, procedere come segue:
1.
Quando Online, dal Menù Principale selezionare Comunicatore Verifica e
scegliere quale delle seguenti opzioni Vi è più congeniale:
Pagina 25
Agility - Manuale del Software di Configurazione
•
2.
3.
Finestra – verifica la Finestra corrente (usare l’icona
Verifica
Finestra come scorciatoia per quest’operazione).
•
Tutto – verifica tutte le Finestre.
•
Selezione – verifica le Finestre selezionate. Una maschera di Selezione
Finestre appare, sceglierle e premere OK.
Quando le operazioni di verifica sono state completate, appare la maschera Compara
Verifica Visualizza:
Figura 18: Maschera Compara Verifica Visualizza
La maschera mostra tutte le directory dei parametri programmati in centrale
comparando le differenze trovate nel Software di Configurazione, nella centrale
Agility e nei Default.
Per accettare determinati parametri, premere il tasto destro del mouse sulla linea e
scegliere una delle seguenti opzioni (vedi figura sottostante):
•
Autorizza Valori Pagina
•
Applica le Modifiche alla Periferica (valori di Agility)
•
Ripristina Default alle Modifiche
Pagina 26
Agility - Manuale del Software di Configurazione
Note:
1. Per applicare tutti i valori delle Pagine premere il tasto destro del mouse sul nome del Cliente.
2. Per applicare tutte le modifiche di una specifica Pagina, premere sul nome di riferimento della stessa.
Ad esempio: per applicare le modifiche ai tasti funzione delle tastiere, porsi sul nome Tastiere (vedi
immagine sopra) e premere il tasto destro.
La maschera Compara Verifica Visualizza si chiude automaticamente
aticamente se non vengono
rilevate discrepanze tra i valori.
Per esportare un report dei risultati:
1.
Dopo che la comparazione e verifica è stata ultimata, premere sul pulsante
per selezionare in che formato volete esportare e salvare il report, i formati a
Vostra disposizione sono: HTML, TXT e CSV.
2.
Premere sul pulsante
per salvare il file.
3.3.5 Connetti/Disconnetti
Per stabilire la connessione con la centrale Agility, dal Menù Principale scegliere
Comunicatore Connetti.
Per interrompere la connessione con la centrale Agility, dal Menù Principale scegliere
Comunicatore Disconnetti.
3.3.6 Configurazione
Questa maschera Vi permette di impostare i parametri per la connessione tra il Software
di Configurazione e la centrale Agility attraverso il modem PSTN, il GSM, la rete TCP/IP
o in Locale tramite il cavo di connessione. Il Vostro sistema inoltre deve essere configurato
correttamente per potersi connettere con la centrale Agility. Una volta impostate, queste
configurazioni verranno utilizzate dal Vostro computer quando effettuerete
effettuere
una
connessione con le centrali Agility.
Per impostare i parametri di connessione:
1.
2.
Selezionare il canale che s’intende programmare
mmare dal menù a tendina e inserire tutti i
dati utili.
Premere su OK per salvare le impostazioni.
Pagina 27
Agility - Manuale del Software di Configurazione
Figura 19: Maschera del Comunicatore
3.4 Strumenti
3.4.1 Gruppi e Operatori
Ogni persona autorizzata ad utilizzare il Software di Configurazione deve essere
registrato come Operatore all’interno del software stesso. Ad ogni Operatore verrà
assegnata una password che utilizzerà quando dovrà accedere al software. Quando
lanciate il Software di Configurazione per la prima volta, utilizzerete la password di
default impostata di fabbrica (123). Potete creare un massimo di 50 Operatori.
L’accesso alla lista degli Operatori può essere limitata agli utilizzatori del software, fatta
eccezione per l’Operatore di default (administrator) che è inserito in posizione no.1 nella
lista.
Per assicurarVi che solo Voi o il personale autorizzato abbiate accesso al sistema è
necessario che venga cambiata la password di default e che venga inserita una Vostra
password personale e una password per ogni Utente. Questo è importante in quanto la
stessa password di default viene assegnata ad ogni nuova installazione software.
Per aggiungere un nuovo Operatore alla lista degli Utenti autorizzati:
1. Dal Menù Principale selezionare Strumenti Gruppi e Operatori… La
maschera Gruppi e Utenti appare.
2. Per aggiungere un nuovo Operatore, porsi col mouse su Utenti e selezionarli:
Pagina 28
Agility - Manuale del Software di Configurazione
3.
4.
Figura 20: Maschera Gruppi e Utenti
Premere il tasto destro del mouse restando all’interno della maschera e
selezionare Aggiungi Utente. La maschera Nuovo Utente appare:
Figura 21: Maschera Nuovo Utente
Inserire i dati necessari e premere OK.
Per rimuovere un Operatore dalla lista degli Utenti:
Premere col tasto destro del mouse sull’Operatore all’interno della maschera e
selezionare Rimuovi.
Pagina 29
Agility - Manuale del Software di Configurazione
Per aggiungere un nuovo Gruppo alla lista:
1. Premere col tasto destro del mouse su Gruppi nella maschera Gruppi e Utenti e
selezionare Aggiungi Gruppo. La maschera Nuovo Gruppo appare:
2.
3.
4.
5.
Figura 22: Maschera Nuovo Gruppo
Inserire un nome ed una descrizione per questo nuovo Gruppo e premere sul
pulsante Diritti d’Accesso… per definire quali funzioni sono associate a questo
nuovo Gruppo. La maschera Diritti d’Accesso appare:
Figura 23: Maschera Diritti d’Accesso
Definire i Diritti d’Accesso per ognuna delle 5 sezioni: Operazione, Connetti,
Trasferimento Dati, Utente e Finestre.
Premere OK per tornare alla maschera Nuovo Gruppo.
Premere OK per tornare alla maschera Gruppi e Utenti. Ora il nuovo Gruppo
appena creato apparirà nell’elenco.
Pagina 30
Agility - Manuale del Software di Configurazione
3.4.2 Evento
Per generare un report della programmazione andate su Strumenti Evento e selezionate
tra le seguenti opzioni: Finestra/Tutto/Selezione. La maschera Visualizzatore Eventi viene
generata:
Figura 24: Maschera Visualizzatore Eventi
Con questa operazione vengono mostrati i parametri base e avanzati impostati nelle
Finestre selezionate.
Per stampare la programmazione, premere il pulsante
Pagina 31
.
Agility - Manuale del Software di Configurazione
3.4.3 Finestra
Se è richiesto un supporto tecnico, è possibile inviare un’immagine di una particolare
Finestra all’Assistenza Tecnica della RISCO Group. L’Assistenza Tecnica a questo punto
potrà caricare la Finestra inviata con tutti i parametri di programmazione e potrà
provvedere a fornire il supporto necessario.
Per esportare una Finestra:
Dal Menù Principale selezionare Strumenti Finestra Finestra o dalla Barra degli
Strumenti premere sull’icona
per catturare un’immagine della Finestra da inviare al
supporto tecnico al seguente indirizzo: [email protected]
Per caricare una Finestra (Solo per l’Assistenza Tecnica di RISCO Group):
Dal Menù Principale selezionare Strumenti Finestra Carica o dalla Barra degli
Strumenti premere sull’icona
per caricare l’immagine catturata e tutti i suoi dati.
3.4.4 Verifica
Funzione utilizzata per archiviare una lista delle azioni compiute dagli Operatori.
Per eseguire un’azione di Verifica:
1. Dal Menù Principale, Strumenti Verifica. Appare la seguente maschera:
Figura 25: Maschera Verifica Traccia
Pagina 32
Agility - Manuale del Software di Configurazione
2.
Premere sul pulsante
per eseguire un filtro dei dati da verificare quali:
Orario Stampa (da quale data e ora effettuare la verifica), Gruppi, Operatori e
Azioni (eseguite) e premere OK dopo ogni selezione.
3.
Premere sul pulsante
4.
Per scegliere in quale formato esportare il report premere sul pulsante
selezionare tra le seguenti opzioni: HTML, Txt o CSV.
5.
Premere poi sul pulsante
per avviare la verifica.
e
per avviare l’azione di esportazione.
espo
3.5 Aiuto
3.5.1 Aiuto
Da questo menù si evincono le informazioni principali inerenti il programma Software di
Configurazione installato nel Vostro computer.
Figura 25: Maschera Informazioni Software di Configurazione
Pagina 33
Agility - Manuale del Software di Configurazione
Capitolo 4 – Settaggi di Connessione
Per inserire le informazioni relative alla connessione col Cliente:
1. Nella Finestra Settaggi di Connessione (vedi Figura 26) inserire le informazioni
relative al tipo di connessione a disposizione presso il Vostro Cliente, scegliendo
alcune o tutte le tipologie seguenti:
TCP/IP (Indirizzo IP e Porta TCP).
GSM (Numero della SIM inserita nel Modulo GSM).
MODEM (Numero telefonico PSTN per la connessione via Modem).
Per esempio: se il Vostro Cliente possiede oltre al Modulo PSTN sempre presente anche il
Modulo GSM, dovrete inserire sia il numero PSTN della proprietà che il numero telefonico
della SIM che avrete installato nel Modulo GSM.
2. Potete modificare la scelta della connessione che si utilizza di default. Lo potrete
fare cliccando sul triangolino dell’icona
e scegliendo il nuovo tipo di
connessione dal menù a tendina che Vi verrà proposto.
Nota: il tipo di connessione che avrete scelto apparirà accanto al nome Agility nella Finestra di
Programmazione. Per esempio:
Figura 27: Finestra Settaggi Connessione
Pagina 34
Agility - Manuale del Software di Configurazione
Capitolo 5 – Visione Globale Sistema
La Finestra Visione Globale Sistema fornisce una visione d’insieme del sistema del Vostro
Cliente. La Finestra mostra le seguenti informazioni:
Tutti gli accessori installati (Zone, Telecomandi, Tastiere, Sirene, Modulo I/U & X10) nel
sistema e la loro programmazione.
Per vedere le informazioni relative alla programmazione, porsi sull’icona dell’apparato
col puntatore del mouse, apparirà un pop-up che riporterà l’etichetta programmata, la
tipologia di zona (solo per le zone), il numero di serie, la partizione di appartenenza.
Il tipo di connessione disponibile comprensiva di numero telefonico (per i Moduli GSM
e PSTN), l’indirizzo IP e la porta TCP, la versione firmware del Modulo.
L’icona
indica il livello d’intensità del segnale radio (RSSI).
Nota: questa Finestra NON mostra alcuna informazione relativa lo stato del sistema. Per le informazioni
concernenti lo stato del sistema, andare alla Finestra Stato (vedi pagina 44).
Figura 28: Visione Globale Sistema
Pagina 35
Agility - Manuale del Software di Configurazione
Capitolo 6 - Sistema
Nota: per inviare una configurazione alla centrale Agility, per ricevere una configurazione dalla centrale
Agility o per ripristinare i valori di default, premere col tasto destro del mouse sul parametro e
scegliere l’opzione preferita.
6.1 Sistema
I parametri di sistema possono essere configurati dalla Finestra Sistema.
Nell’area dei Timers, inserire i valori più idonei per l’installazione. Per visualizzare il
range dei valori a disposizione, posizionarsi col puntatore del mouse sul parametro.
Nell’area dei Controlli Base del Sistema, mettere la spunta alle opzioni necessarie. Per i
controlli avanzati, premere sul pulsante
.
6.2 Periferiche Radio
Gli accessori radio per la centrale Agility possono essere configurati tramite il Software di
Configurazione dalle seguenti Finestre: Zone, Telecomandi, Tastiere, Sirene, Modulo
I/U.
La colonna Etichetta mostra il tipo di periferica, ad esempio: Rilevatore PIR,
Telecomando, etc.
Quando un accessorio è stato memorizzato in centrale, è possibile configurarne i
parametri addizionali. Per farlo, premere col tasto destro del mouse sulla sua linea e
selezionare Avanzate…
Per cambiare un valore, doppio click sul campo da modificare e selezionare l’opzione
dal menù a tendina che apparirà. Per esempio, nella Finestra Zone, per cambiare il
valore nella colonna Suono, doppio click nel campo relativo alla zona che si vuole
modificare, e selezionare dal menù a tendina tra le seguenti opzioni: Silenzioso / Sirena /
Cicalino (Centrale) / Sirena + Cicalino / Sirena_Inserito, Cicalino_Disinserito.
Nota: la colonna Numero di Serie è di SOLA LETTURA, per aggiungere una periferica al sistema, si deve per
forza accedere alla Finestra Memorizzazione Periferiche Radio.
6.3 Codici
La Finestra Codici mostra un elenco di Utenti, con il loro Nome e Cognome, il Livello di
Autorità, le Partizioni associate, il Codice (non in chiaro) e la funzione Controllo Genitori
(se applicata allo specifico codice). Inoltre in questa Finestra è possibile programmare i
codici Tecnico, Sub-Tecnico, il numero delle cifre codici (4 o 6) e il Codice di Accesso
Vocale (per l’interazione con la guida vocale da remoto).
Pagina 36
Agility - Manuale del Software di Configurazione
Per cambiare il livello di autorità di un Utente, doppio click nel campo Livello Autorità
dell’utente che si vuole modificare e selezionare tra le seguenti opzioni che
compariranno nel menù a tendina: Master (solo utente 00), Utente, Solo Inserimento,
Temporaneo, Coercizione.
Per cambire o aggiungere una partizione, evidenziarla cliccandoci sopra col mouse.
Abilitare o disabilitare il Controllo Genitori agli Utenti che si vuole abbiano questa
funzione.
Associare un TAG di prossimità ad ogni Utente preposto con doppio click nel campo di
riferimento ed inserendo il codice alfanumerico.
6.4 Comunicatore
Configurare i parametri di ogni Finestra per i seguenti Moduli: PSTN, GSM, TCP/IP.
6.5 Centrale Ricezione Allarmi (MS)
In questa Finestra si configurano i parametri relativi alle tre Centrali Ricezione Allarmi
(MS). Per vedere la lista dei Codici di Report, premere sul pulsante
. Per il
dettaglio di tutti i Codici di Report, far riferimento all’Appendice A: Codici di Report che trovate
a pagina 50.
6.6 Software di Configurazione
La Finestra del Software di Configurazione permette le seguenti configurazioni:
Inserire i Codici di Accesso e ID Remoti per la connessione in teleassistenza. Quando
inserite un codice notate che sotto lo stesso apparirà una linea arancione indicante lo
spazio occupato dai numeri /lettere inseriti e lo spazio restante.
Inserire il numero di telefono per la Richiamata U/D.
Inserire l’indirizzo IP e la porta TCP per la connessione GPRS.
6.7 Seguimi (FM)
In questa Finestra configurare tutti i parametri relativi i numeri Seguimi (FM):
Per inserire un’Etichetta (nome e cognome di chi verrà chiamato), doppio click nel
campo ed inserire i dati.
Per cambiare la selezione nelle colonne Tipo e/o Canale, doppio click nel campo da
modificare e selezionare l’opzione dal menù a tendina.
Per inserire il numero di telefono/Email da chiamare, doppio click nel campo ed
inserire i dati.
Per abilitare l’Ascolto Remoto e/o la Programmazione Remota, inserire la spunta di
selezione accanto al Numero FM al quale si vogliono abilitare le suddette funzioni.
Pagina 37
Agility - Manuale del Software di Configurazione
Per selezionare quali eventi devono essere inviati ad uno specifico Numero FM, andare
alla maschera degli Eventi e selezionarli per ogni tipo di categoria (Allarme,
Inserito/Disinserito, Guasti, GSM, Ambientale, Varie). Per selezionare tutta una riga o una
colonna o selezionare/deselezionare tutti gli eventi avvalersi dei pulsanti
.
Per maggiori informazioni inerenti al come configurare il Sistema, le Periferiche Radio,
i Codici, il Comunicatore, i Messaggi Audio e le Attività dell’Utente, far riferimento al
Manuale Installatore della centrale Agility.
Pagina 38
Agility - Manuale del Software di Configurazione
Capitolo 7 - Audio
La Finestra Audio è dedicata ai messaggi vocali da riprodurre sia localmente che via telefono
e si suddivide nelle seguenti sezioni:
Messaggi Audio - un messaggio vocale può essere assegnato alle zone, alle partizioni,
alle uscite o alle macro. Quando un evento occorre nel sistema, il messaggio impostato
verrà riprodotto. Per assegnare una parola dalla libreria dei messaggi vocali, doppio
click nel campo del messaggio da creare e selezionare la parola che deve essere
riprodotta dall’elenco di quelle a disposizione (vedi Figura 29).
Messaggi Locali - quando avviene un evento, il sistema può riprodurre localmente un
messaggio indicante il tipo di evento. Questo messaggio può essere abilitato o
disabilitato per ogni tipologia di evento. Abilitarne la riproduzione mettendo la spunta
nel riquadro di selezione.
Figura 29: Finestra Audio
Pagina 39
Agility - Manuale del Software di Configurazione
Capitolo 8 – Programmatore Orario
Possono essere impostati 8 programmi orari nel sistema per attivare in automatico delle
uscite o per inserire/disinserire il sistema.
Figura 30: Finestra Programmatore Orario
Per predisporre il Programmatore Orario:
1. Dalla Finestra di Programmazione selezionare Programmatore Orario.
2. Il Programmatore Orario si suddivide in due sezioni:
Programmatore Orario: selezionare il programma cliccando sulla linea di
riferimento. Doppio click nel campo Etichetta per rinominarlo. Doppio click nel
campo Tipo per selezionare tra Inserito/Disinserito e Uscita di Utilità . Togliere
la spunta dalla selezione Abilita se si vuole disabilitare quello specifico
programma senza cancellarne i parametri.
Parametri: permette di programmare due tempi d’inizio e due tempi di fine dei
programmi orari per ogni giorno della settimana e per ogni programma.
Impostarli con un doppio click nel campo da compilare e inserendo l’orario.
Associare poi le partizioni che dovranno seguire il programma appena
programmato.
Pagina 40
Agility - Manuale del Software di Configurazione
Esistono anche venti programmi vacanze che permettono al sistema d’ignorare nelle date
impostate i Programmi Orari precedentemente programmati.
Per programmare le Vacanze:
1.
Premere sul pulsante
. Apparirà la seguente maschera:
Figura 31: Maschera Vacanze
2.
Doppio click su ogni linea da programmare ed inserire il giorno e l’orario d’inizio e
il giorno e l’orario di fine del programma Vacanze.
Pagina 41
Agility - Manuale del Software di Configurazione
Capitolo 9 – Memorizzazione Periferiche Radio
Il seguente capitolo descrive:
Come identificare una periferica radio.
Come memorizzare una periferica radio nel sistema tramite il Software di
Configurazione per programmarne successivamente i parametri.
Nota: per maggiori informazioni inerenti i differenti metodi per memorizzare una periferica radio
nel Vostro sistema, far riferimento al Capitolo 3, Manuale Installatore della centrale Agility.
Come cancellare una periferica radio dal sistema.
Nota: tutte le azioni seguenti possono essere eseguite solamente se si è Online. Stabilire la connessione tra
la centrale Agility e il Software di Configurazione dal Menù Principale selezionando
Comunicatore Connetti.
9.1 Identifica Tipo Periferica Radio
Per identificare una periferica radio
Aprire la Finestra Memorizzazione Periferiche Radio. Nell’area Identifica Tipo Periferica
Radio premere sul pulsante
per mettere in ascolto la centrale.
Nota: quando effettuate l’identificazione, la centrale riconosce il tipo di periferica che trasmette il
messaggio ma non la memorizza nel sistema.
9.2 Memorizzazione
Per memorizzare una periferica radio
1. Aprire la Finestra Memorizzazione Periferiche Radio. Nell’area Memorizzazione,
inserire il numero di serie S/N della periferica.
Nota: il numero di serie S/N si trova sia sulla periferica che sulla sua confezione.
I primi tre numeri indicano la categoria alla quale la periferica appartiene (ad esempio:
rilevatori, sirene, tastiere, telecomandi, ecc. ). Gli ultimi 8 numeri invece indicano il numero
univoco identificativo dell’ID seriale.
2.
Selezionare il numero progressivo da associare alla periferica. Se è impostato
Automatico nel menù a tendina di Memorizzazione, il sistema assegnerà
automaticamente il primo numero disponibile e libero.
3.
Premere sul pulsante
. Questo metterà la centrale in modalità
“Learn” (ascolto/memorizzazione) e farà apparire il seguente messaggio:
Pagina 42
Agility - Manuale del Software di Configurazione
4.
Inviare un messaggio di “Write” (scrittura) dalla periferica
Come trasmettere un messaggio di scrittura “Write”:
Dispositivo radio
Rilevatore / Contatto
Tastiera bidirezionale
5.
Trasmetti Messaggio di scrittura
Premere l’interruttore tamper per 3
secondi
Premere i tasti
e
simultaneamente per almeno 2 secondi
Tastiera
monodirezionale
Premere il tasto
Telecomando
monodirezionale
Premere il tasto per 2 secondi
Telecomando
bidirezionale
Premere i tasti
e
simultaneamente per almeno 2 secondi
Rivelatore di fumo
Inserire le batterie.. Il messaggio “Write”
viene inviato in automatico entro 10
secondi
Sirena
Premere l’interruttore di reset sulla
sirena. Una volta udito un tono della
sirena entro 10 secondi dovete
ovete premere
l’interruttore tamper per almeno 3
secondi
Rivelatori Gas e CO
Premere il tasto di prova per 3 secondi
Bracciale / Pendaglio
antirapina a 1 tasto
Premere il tasto per 7 secondi
Telecomando
antirapina a 2 tasti
Premere entrambi i pulsanti
secondi
due volte
per 7
L’unità principale confermerà la scrittura della periferica con un suono ed un
messaggio vocale indicando l’ID, la tipologia della stessa e riporterà questi dati a
video.
Pagina 43
Agility - Manuale del Software di Configurazione
9.3 Cancella Periferica Radio
Per cancellare una periferica dal sistema:
1. Dalla Finestra Memorizzazione Periferiche Radio andare alla sezione Cancella
Periferiche Radio ed inserire il numero di serie S/N.
2. Premere il pulsante
.
Per cancellare tutte le periferiche radio del sistema:
1.
2.
Premere sul pulsante
.
Quando tutti gli accessori e le periferiche saranno stati cancellati la Finestra
indicherà che l’operazione è stata completata con successo.
Pagina 44
Agility - Manuale del Software di Configurazione
Capitolo 10 - Stato
Potete visualizzare lo stato del sistema tramite la Finestra Stato che mostra ogni tipo di
anomalia sulla centrale e le informazioni inerenti lo stato di ogni zona, partizione, espansione
o uscita.
La Finestra Stato Vi abilita anche ad inviare comandi ad ogni partizione o ad ogni zona.
Figura 32: Finestra Stato
Pagina 45
Agility - Manuale del Software di Configurazione
La Finestra Stato si divide nelle seguenti sezioni:
Zone – potete vedere lo stato di ogni zona memorizzata nel sistema.
•
Ogni zona riporta un colore che ne indica lo stato come da seguente
legenda:
•
Allarme, Tamper e Guasto Comunicazione sono lampeggianti.
Nota: per visualizzare i colori a video, premere sul pulsante
•
.
Per vedere le informazioni di una zona, porsi sull’icona relativa,
apparirà un pop-up con i seguenti dati: nome accessorio, stato,
numero di serie S/N e partizione/i d’appartenenza.
Modulo I/U (zone cablate) – se avete programmato le zone da 33 a 36 nel
Vostro sistema, potete vedere il loro stato (far riferimento alla tabella colori
riportata nella Legenda).
Partizioni – questa sezione mostra in quale stato si trovano le partizioni.
Pagina 46
Agility - Manuale del Software di Configurazione
•
Premere su di una partizione per verificare quali zone appartengono
ad essa. Il numero delle zone assegnate si evidenzierà in sfondo blu:
•
Potete inserire/disinserire le partizioni che sono in stato “Pronto”,
premendo col tasto destro del mouse sulla loro etichetta e
selezionando Inserisci. Per inserire/disinserire tutte le partizione
selezionare invece Inserisci Tutto/Disinserisci Tutto.
Guasti – la maschera Guasti Vi informa delle anomalie presenti nel sistema e
nei suoi moduli.
Uscite – questa maschera indica lo stato delle uscite (attive o a riposo). Per
attivare/disattivare un’uscita, premere col tasto destro del mouse e scegliere
tra Attiva/Disattiva.
Orologio – questa maschera mostra l’orario impostato nella centrale Agility. Per
cambiare la data e l’ora alla centrale Agility impostando l’orario del Vostro
.
computer, premere il pulsante
Nota: la Finestra Stato non mostra lo stato (Attiva/Riposo) delle Uscite di Utilità che sono state
programmate come Memorizzate.
Pagina 47
Agility - Manuale del Software di Configurazione
Capitolo 11 – Test Centrale e Accessori
La Finestra Test Centrale e Accessori mostra il livello di comunicazione (RSSI) tra tutte le
periferiche e la centrale, il livello di carica delle batterie e la versione firmware ed il seriale
della centrale Agility e dei suoi accessori. Si può effettuare un test diagnostico delle
seguenti periferiche: Centrale, Zone, Telecomandi, Tastiere, Sirene, Modulo GSM, Modulo
I/U e Modulo TCP/IP.
•
Per effettuare un test diagnostico di una categoria di periferiche, per prima cosa
stabilite una connessione tra il software e la centrale selezionando Comunicatore Connetti dal Menù Principale e successivamente premere il pulsante
.
•
Per effettuare un test completo di tutto il sistema e di tutte le sue periferiche, premere
sul pulsante
sistema.
. La diagnostica completa inizierà in sequenza per tutto il
Nota: il livello di comunicazione (RSSI) appare in percentuale grafica da 0 a 100%
Figura 32: Finestra Test Centrale e Accessori
Pagina 48
Agility - Manuale del Software di Configurazione
Capitolo 12 – Memoria Eventi
Il Software di Configurazione tiene una traccia di tutti gli eventi che sono occorsi nel
sistema. Questa traccia si può visualizzare dalla Finestra Memoria Eventi.
Per vedere tutti gli eventi dal primo all’ultimo:
1.
2.
3.
Dalla Finestra di Programmazione, selezionare Attività Memoria Eventi per
aprire la Finestra.
Scegliere in che ordine visualizzarli dal menù a tendina Ordina per
(crescenti/decrescenti).
Premere sul pulsante
. Una lista di tutti gli eventi apparirà. La Memoria
Eventi della centrale Agility ha un limite di 250 eventi leggibili.
Figura 34: Finestra Memoria Eventi
Pagina 49
Agility - Manuale del Software di Configurazione
Per vedere gli eventi che sono avvenuti partendo da una specifica data e ora:
1. Dalla Finestra di Programmazione, selezionare Attività Memoria Eventi.
2.
Inserire la data e l’ora desiderata nella sezione Filtro e premere
.Una lista
di tutti gli eventi occorsi da quella specifica data verrà riprodotta a video.
Note: gli eventi appariranno con il seguente ordine: dal più vecchio al più recente e l’ultimo evento occorso
nel sistema sarà sull’ultima linea della lista (se ordinati come Crescenti).
Per esportare la Memoria Eventi sul Vostro computer:
1.
2.
Dopo averla visualizzata, premere sul pulsante
e scegliere in quale
formato esportare il file dalla seguente lista: HTML, TXT o CSV. La maschera
Salva con Nome apparirà.
Selezionare la cartella dove salvare il file, rinominarlo e premere su Salva.
Pagina 50
Agility - Manuale del Software di Configurazione
Appendice A - Codici di Report
Codici Report
Contact ID
SIA
Categoria report
Allarme antirapina
120
PA
Urgente
Ripristino allarme antirapina
120
PH
Urgente
Incendio
115
FA
Urgente
Ripristino allarme incendio
115
FH
Urgente
Allarme emergenza
Parametro
Allarmi
100
MA
Urgente
Ripristino allarme emergenza 100
MH
Urgente
Allarme coercizione
121
HA
Urgente
Ripristino allarme coercizione 121
HH
Urgente
Tamper box centrale
137
TA
Urgente
Ripristino tamper box
centrale
137
TR
Urgente
Allarme confermato
139
BV
Ripristino allarme confermato 139
Urgente
Urgente
Guasti Centrale
Batteria scarica
302
YT
Non Urgente
Ripristino batteria scarica
302
YR
Non Urgente
Assenza 220Vca
301
AT
Non Urgente
Ripristino 220Vca
301
AR
Non Urgente
Data & Ora non settate
626
JT
Non Urgente
Data & Ora settate
625
JD
Non Urgente
Codice falso
421
JA
Urgente
Guasto linea telefonica
centrale
351
LT
Non Urgente
Ripristino linea telefonica
centrale
351
LR
Non Urgente
Interferenza radio
344
XQ
Non Urgente
Ripristino interferenza radio
344
XH
Non Urgente
Anomalia GSM
330
IA
Non Urgente
Ripristino anomalia GSM
330
IR
Non Urgente
Pagina 51
Agility - Manuale del Software di Configurazione
Codici Report
Parametro
Contact ID
SIA
Guasto IP
Categoria report
Non Urgente
Inserimenti & Disinserimenti
Inserito da utente
401
CL
Inserimento/Disinserimento
Disinserito da utente
401
OP
Inserimento/Disinserimento
Inserimento parziale
441
CG
Inserimento/Disinserimento
Disinserito dopo allarme
458
OR
Inserimento/Disinserimento
Inserimento da chiave
409
CS
Inserimento/Disinserimento
Disinserimento da chiave
409
OS
Inserimento/Disinserimento
Inserimento automatico
403
CA
Inserimento/Disinserimento
Disinserimento automatico
403
OA
Inserimento/Disinserimento
Inserimento da remoto
407
CL
Inserimento/Disinserimento
Disinserimento da remoto
407
OP
Inserimento/Disinserimento
Inserimento forzato
574
CF
Inserimento/Disinserimento
Inserimento veloce
408
CL
Inserimento/Disinserimento
Repor MS nessun inserimento 654
CD
Inserimento/Disinserimento
Errore autoinserimento
455
CI
Inserimento/Disinserimento
Allarme intrusione
130
BA
Urgente
Ripristino allarme intrusione
130
BH
Urgente
Zone
Allarme incendio
110
FA
Urgente
Ripristino allarme incendio
110
FH
Urgente
Allarme zona giorno
155
BA
Urgente
Ripristino allarme zona
giorno
155
BH
Urgente
Allarme antirapina
120
PA
Urgente
Ripristino allarme antirapina
120
PH
Urgente
Allarme emergenza
100
MA
Urgente
Ripristino allarme emergenza 100
MH
Urgente
Allarme zona 24 ore
133
BA
Urgente
Ripristino allarme zona 24 ore 133
BH
Urgente
Allarme zona ingresso/uscita
BA
Urgente
134
Pagina 52
Agility - Manuale del Software di Configurazione
Codici Report
Parametro
Contact ID
SIA
Categoria report
Ripristino allarme
ingresso/uscita
134
BH
Urgente
Allarme allagamento
154
WA
Urgente
Ripristino allarme
allagamento
154
WH
Urgente
Allarme gas
151
GA
Urgente
Ripristino allarme gas
151
GH
Urgente
Allarme CO
162
GA
Urgente
Ripristino allarme CO
162
GH
Urgente
Allarmi ambientali
150
UA
Urgente
Ripristino allarmi ambientali
150
UH
Urgente
Anomalia zona radio
380
UT
Urgente
Ripristino anomalia zona
radio
380
UJ
Urgente
Anomalia intrusione
380
BT
Urgente
Ripristino anomalia
intrusione
380
BJ
Urgente
Esclusione zona
570
UB
Urgente
Ripristino esclusione zona
570
UU
Urgente
Esclusione intrusione
573
BB
Urgente
Ripristino esclusione
intrusione
573
BU
Urgente
Supervisione zona radio
381
UT
Urgente
Ripristino supervisione zona
radio
381
UJ
Urgent
Tamper
144
TA
Urgente
Ripristino tamper
144
TR
Urgente
Zona radio persa
355
BZ
Urgente
Ripristino zona radio persa
355
Urgente
Batteria scarica
384
XT
Non Urgente
Ripristino batteria scarica
384
XR
Non Urgente
Pagina 53
Agility - Manuale del Software di Configurazione
Codici Report
Parametro
Contact ID
SIA
Categoria report
Tastiere Radio
Tamper
145
TA
Urgente
Ripristino tamper
145
TR
Urgente
Batteria scarica
384
XT
Non Urgente
Ripristino batteria scarica
384
XR
Non Urgente
Tastiera persa
355
BZ
Urgente
Ripristino tastiera persa
355
Urgente
Telecomandi
Inserito da telecomando
409
CS
Inserimento/Disinserimento
Disinserito da telecomando
409
OS
Inserimento/Disinserimento
Batteria scarica
384
XT
Non Urgente
Ripristino batteria scarica
384
XR
Non Urgente
Sirene Radio
Tamper
145
TA
Urgente
Ripristino tamper
145
TR
Urgente
Batteria scarica
384
XT
Non Urgente
Ripristino batteria scarica
384
XR
Non Urgente
Sirena persa
355
BZ
Urgente
Ripristino sirena persa
355
Urgente
Interferenza radio
380
XQ
Urgente
Ripristino interferenza radio
380
XH
Urgente
Modulo Radio I/U & X-10
Batteria scarica
384
XT
Non Urgente
Ripristino batteria scarica
384
XR
Non Urgente
Modulo I/U perso
355
BZ
Urgente
Ripristino modulo I/U perso
355
Tamper
145
TA
Urgente
Urgente
Ripristino tamper
145
TR
Urgente
Assenza 220Vca
301
AT
Non Urgente
Ripristino 220Vca
301
AR
Non Urgente
Interferenza
380
XQ
Urgente
Ripr. interferenza
380
XH
Urgente
Pagina 54
Agility - Manuale del Software di Configurazione
Codici Report
Contact ID
SIA
Categoria report
627
LB
Inserimento/Disinserimento
Uscita dalla programmazione 628
locale
LS (LX)
Inserimento/Disinserimento
Ingresso in programmazione
remota
627
RB
Inserimento/Disinserimento
Uscita dalla programmazione 628
remota
RS
Inserimento/Disinserimento
Parametro
Messaggi Generici
Ingresso in programmazione
locale
Test comunicazione MS
602
TX
Non Urgente
Autotest MS
999
ZZ
Non Urgente
Richiamata UD
411
RB
Non Urgente
Reset del sistema
305
RR
Urgente
Allarme annullato
521
BC
Non Urgente
Inizio ascolto ambientale
606
LF
Urgente
Pagina 55
RISCO Group Limited Warranty
RISCO Group and its subsidiaries and affiliates ("Seller") warrants its products to be free
from defects in materials and workmanship under normal use for 24 months from the date
of production. Because Seller does not install or connect the product and because the
product may be used in conjunction with products not manufactured by the Seller, Seller
cannot guarantee the performance of the security system which uses this product. Sellers
obligation and liability under this warranty is expressly limited to repairing and replacing,
at Sellers option, within a reasonable time after the date of delivery, any product not
meeting the specifications. Seller makes no other warranty, expressed or implied, and
makes no warranty of merchantability or of fitness for any particular purpose.
In no case shall seller be liable for any consequential or incidental damages for breach of
this or any other warranty, expressed or implied, or upon any other basis of liability
whatsoever.
Sellers obligation under this warranty shall not include any transportation charges or costs
of installation or any liability for direct, indirect, or consequential damages or delay.
Seller does not represent that its product may not be compromised or circumvented; that
the product will prevent any persona; injury or property loss by intruder, robbery, fire or
otherwise; or that the product will in all cases provide adequate warning or protection.
Buyer understands that a properly installed and maintained alarm may only reduce the
risk of intruder, robbery or fire without warning, but is not insurance or a guaranty that
such will not occur or that there will be no personal injury or property loss as a result.
Consequently seller shall have no liability for any personal injury, property damage or loss
based on a claim that the product fails to give warning. However, if seller is held liable,
whether directly or indirectly, for any loss or damage arising from under this limited
warranty or otherwise, regardless of cause or origin, sellers maximum liability shall not
exceed the purchase price of the product, which shall be complete and exclusive remedy
against seller.
No employee or representative of Seller is authorized to change this warranty in any way
or grant any other warranty.
Contacting RISCO Group
RISCO Group is committed to customer service and product support. You can contact us
through our website www.riscogroup.com or as follows:
United Kingdom
USA
Tel: +44-161-655-5500
Tel: +1-631-719-4400
[email protected]
[email protected]
Italy
Brazil
Tel: +39-02-66590054
Tel: +1-866-969-5111
[email protected]
[email protected]
Spain
China
Tel: +34-91-490-2133
Tel: +86-21-52-39-0066
[email protected]
[email protected]
France
Poland
Tel: +33-164-73-28-50
Tel: +48-22-500-28-40
[email protected]
[email protected]
Belgium
Israel
Tel: +32-2522-7622
Tel: +972-3-963-7777
[email protected]
[email protected]
© RISCO Group
06/09
5IN1159
