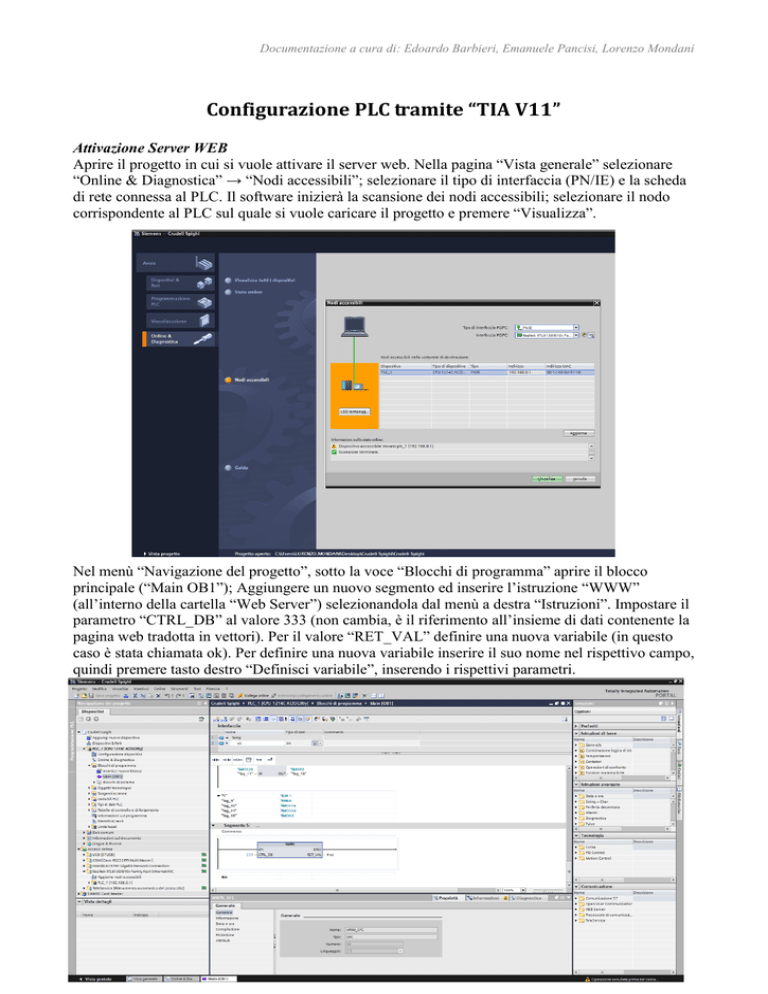

Configurazione PLC tramite “TIA V11”
Attivazione Server WEB
Aprire il progetto in cui si vuole attivare il server web. Nella pagina “Vista generale” selezionare
“Online & Diagnostica” → “Nodi accessibili”; selezionare il tipo di interfaccia (PN/IE) e la scheda
di rete connessa al PLC. Il software inizierà la scansione dei nodi accessibili; selezionare il nodo
corrispondente al PLC sul quale si vuole caricare il progetto e premere “Visualizza”.
Nel menù “Navigazione del progetto”, sotto la voce “Blocchi di programma” aprire il blocco
principale (“Main OB1”); Aggiungere un nuovo segmento ed inserire l’istruzione “WWW”
(all’interno della cartella “Web Server”) selezionandola dal menù a destra “Istruzioni”. Impostare il
parametro “CTRL_DB” al valore 333 (non cambia, è il riferimento all’insieme di dati contenente la
pagina web tradotta in vettori). Per il valore “RET_VAL” definire una nuova variabile (in questo
caso è stata chiamata ok). Per definire una nuova variabile inserire il suo nome nel rispettivo campo,
quindi premere tasto destro “Definisci variabile”, inserendo i rispettivi parametri.
Dal menù a sinistra “Dispositivi” selezionare “Online & Diagnostica”; dal menù centrale
selezionare “Proprietà” quindi “Server Web”. Definire la cartella sul computer contenente i file
html da caricare sul server web nel parametro “Sorgente HTML”. Definire la pagina principale del
sito web da “Pagina HTML di avvio”. Definire a piacere il nome dell’applicazione e premere “Crea
blocchi” per tradurre le varie pagine in una struttura vettoriale interpretabile dal PLC.
Caricare quindi il progetto.
Modifica indirizzo IP
La modifica dell’indirizzo IP avviene nel progetto. Il PLC legge le impostazioni dal file del progetto
ed acquisisce il corrispondente indirizzo.
Per cambiare l’IP del progetto selezionare il dispositivo dal menù a sinistra “Dispositivi”, quindi
tasto destro e “Proprietà”.
Nella voce “Indirizzi Ethernet” definire le impostazioni.
Ora è sufficiente caricare il progetto sul dispositivo. Nelle impostazioni di caricamento fare
attenzione alla checkbox “Visualizza tutti i nodi accessibili”. Infatti, se il dispositivo ha un indirizzo
diverso da quello sul progetto, non verrà individuato alla prima scansione. Individuato il dispositivo
selezionarlo e premere “Carica”. Al termine del caricamento il PLC acquisirà la nuova
configurazione di rete.
