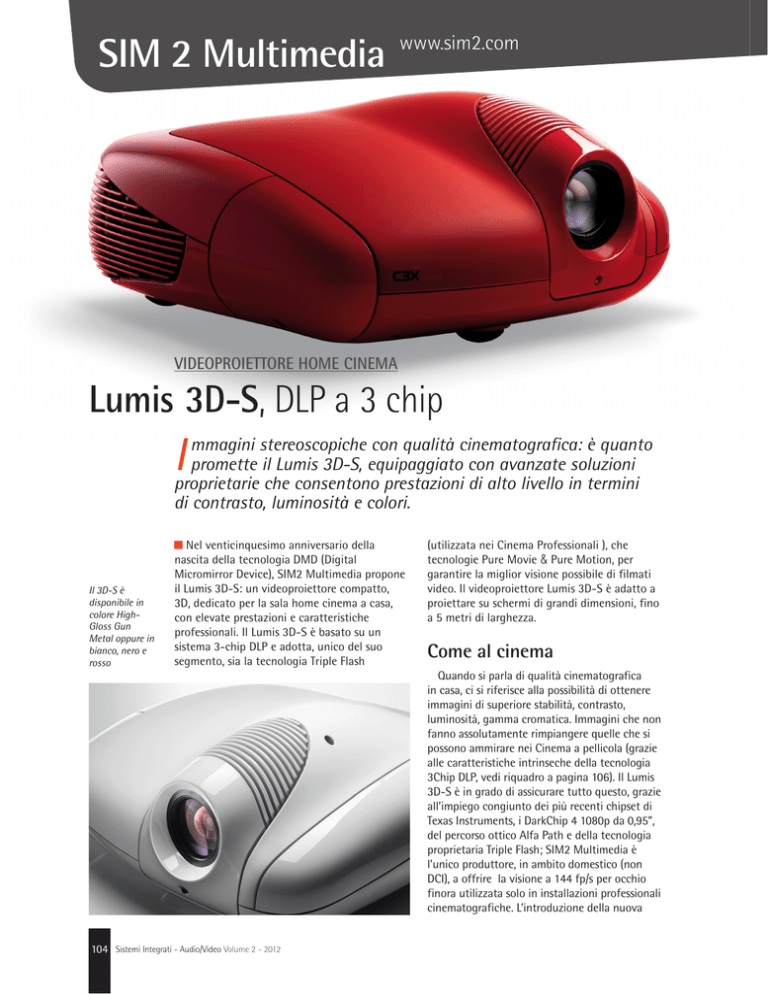

VIDEOPROIETTORE HOME CINEMA
Lumis 3D-S, DLP a 3 chip
mmagini stereoscopiche con qualità cinematografica: è quanto
promette il Lumis 3D-S, equipaggiato con avanzate soluzioni
proprietarie che consentono prestazioni di alto livello in termini
di contrasto, luminosità e colori.
I
Il 3D-S è
disponibile in
colore HighGloss Gun
Metal oppure in
bianco, nero e
rosso
Nel venticinquesimo anniversario della
nascita della tecnologia DMD (Digital
Micromirror Device), SIM2 Multimedia propone
il Lumis 3D-S: un videoproiettore compatto,
3D, dedicato per la sala home cinema a casa,
con elevate prestazioni e caratteristiche
professionali. Il Lumis 3D-S è basato su un
sistema 3-chip DLP e adotta, unico del suo
segmento, sia la tecnologia Triple Flash
(utilizzata nei Cinema Professionali ), che
tecnologie Pure Movie & Pure Motion, per
garantire la miglior visione possibile di filmati
video. Il videoproiettore Lumis 3D-S è adatto a
proiettare su schermi di grandi dimensioni, fino
a 5 metri di larghezza.
Come al cinema
Quando si parla di qualità cinematografica
in casa, ci si riferisce alla possibilità di ottenere
immagini di superiore stabilità, contrasto,
luminosità, gamma cromatica. Immagini che non
fanno assolutamente rimpiangere quelle che si
possono ammirare nei Cinema a pellicola (grazie
alle caratteristiche intrinseche della tecnologia
3Chip DLP, vedi riquadro a pagina 106). Il Lumis
3D-S è in grado di assicurare tutto questo, grazie
all’impiego congiunto dei più recenti chipset di
Texas Instruments, i DarkChip 4 1080p da 0,95”,
del percorso ottico Alfa Path e della tecnologia
proprietaria Triple Flash; SIM2 Multimedia è
l’unico produttore, in ambito domestico (non
DCI), a offrire la visione a 144 fp/s per occhio
finora utilizzata solo in installazioni professionali
cinematografiche. L’introduzione della nuova
104
Sistemi Integrati - Audio/Video Volume 2 - 2012
La tecnologia DLP
tecnologia Pure Motion (sia per le immagini 3D
che 2D) rende le immagini ancora più fluide
nel movimento, ottenendo così una qualità
complessiva dell’immagine molto elevata.
Grazie all’azione congiunta di queste
tecnologie, il videoproiettore Lumis 3D-S
consente una notevole profondità dei colori, un
elevato rapporto di contrasto (fino a 30.000:1)
e un’eccellente luminosità (3.000 Ansi Lumen in
modalità 2D) che le altre tecnologie di proiezione
non sono in grado di eguagliare.
Il plus del 3D
Versatile nel funzionamento, il Lumis
3D-S può riprodurre immagini di qualità
cinematografica con le più diverse condizioni
d’illuminazione. Dispone, inoltre, di parametri
specifici per una perfetta calibrazione, di tipo
professionale, dell’immagine.
Il software Live Color Calibration 2.0 di
SIM2, infatti, permette il completo controllo
dei parametri dell’immagine: i colori primari,
secondari e il punto di bianco sono tutti
gestibili tramite un software caricabile nel
PC. L’immagine può essere ulteriormente
ottimizzata utilizzando uno dei nove gruppi di
curve gamma a disposizione. Questi possono
essere usati per correggere le variazioni della
sorgente video, i diversi livelli di illuminazione
ambientale o, semplicemente, adattare
l’immagine secondo le preferenze personali. Le
caratteristiche del nuovo software sono:
– 2 memorie per modalità 2D/3D – 4 totali;
– Informazioni sulla gamma colore e punto del
bianco;
La tecnologia Digital Light Processing (DLP) si basa sulla
modulazione della luce di una sorgente attraverso un array
di milioni di microspecchi di dimensione micrometrica (il
cosiddetto DMD, Digital Micromirror Device) che possono
essere ruotati di ± 12° per deviare opportunamente un fascio
luminoso e creare così l’immagine con l’ausilio di una lente
di proiezione. Realizzata nel 1987 da Texas Instruments, la
tecnologia DLP non ha mai cessato di evolversi, sia in termini
di risoluzione che di miniaturizzazione; ciò ha permesso la
realizzazione di applicazioni sempre nuove e ne ha decretato
il successo sul mercato. Questa tecnologia viene riconosciuta
come la più adeguata per rappresentare al meglio la qualità
cinematografica: ecco perché le sale cinematografiche hanno
scelto i proiettori DLP per la conversione dalla pellicola a
digitale. Il successo della tecnologia DLP è dovuto ai seguenti
punti:
– la tecnica costruttiva del pannello, simile a quella della
realizzazione dei circuiti integrati, che elimina il rischio di
pixel ‘spenti’ e permette risoluzioni che vanno da 1080p a
2K e 4K cinematografici;
– la rapidità di commutazione del singolo pixel, inferiore
ai 12 µs che rende la risposta dei proiettori DLP
intrinsecamente lineare dando, dando inoltre l’opportunità
di supportare la riproduzione di video ad elevata frequenza
di quadro (frame rate);
– la tecnica di separazione della luce, ottenuta attraverso
i microspecchi, dà l’opportunità di sviluppare sistemi
ottici semplici ma efficaci, per ottenere immagini con un
livello elevato di contrasto, grande luminosità e corretta
saturazione dei colori;
– l’elevata affidabilità e durata dei dispositivi la cui vita
media è dell’ordine delle centinaia di migliaia di ore.
Il pannello posteriore del videoproiettore SIM2: si possono notare 2 ingressi
HDMI, Component, Video Composito e S-Video. Quindi, le porta USB e RS-232
e l’ingresso per PC D-Sub. Inoltre, tre connessioni trigger per comandare altre
apparecchiature. Sono presenti anche i comandi manuali
Sistemi Integrati - Audio/Video Volume 2 - 2012
105
SIM 2 Multimedia
www.sim2.com
Il videoproiettore
Lumis 3D-S
impiega una
lampada da 280
W di potenza,
regolabile in
luminosità a
passi di 10 W.
Da notare le
ampie prese
d’aria laterali e
superiore per lo
smaltimento del
calore prodotto
– Calibrazione automatica dei colori con
interfacciamento di una sonda colore Hubble
di X-rite;
– Auto-regolazione Coordinate x,y;
– Auto-regolazione Guadagni;
– Stato di allineamento proiettore;
– Comandi per la pre-regolazione dell’immagine
(luce, contrasto, gamma);
– 2 regolazioni gamma, personalizzabili per
modalità 2D/3D;
– Nuove schermate per una sofisticata
regolazione colore.
Triple Flash, che cos’è
I sistemi LCD necessitano di elevate frequenze di refresh per
realizzare un’opportuna separazione di due frame successivi,
a causa della ‘scansione’, specialmente in 3D. Inoltre, i
contenuti a 24 Hz (film su Blu-ray) vengono convertiti a 96
Hz. Un videoproiettore LCD a scansione comporta quindi un
caricamento dell’immagine dall’alto al basso, che dura tutto
il quadro, e una risposta di ciascun pixel che dura alcuni
millisecondi. l display DLP 3 chip, invece, offrono tempi di
blanking inferiori che si traducono in un’efficenza luminosa
maggiore e la possibilità di riprodurre i contenuti 3D a un
multiplo intero della frequenza di quadro originale. Si realizza
così il “Triple Flash” utilizzato nel Cinema Digitale: ogni coppia
di fotogrammi della pellicola, corrispondente a una coppia di
quadri a 48 Hz, viene riprodotta sullo schermo esattamente tre
volte, ossia a 144 Hz, permettendo una visione fluida e priva
di affaticamento per l’occhio e di alterazione del contenuto
originale. Il tipico comportamento dei tre pannelli DLP di
‘tenere l’immagine sullo schermo’ e di avere un rapidissimo
tempo di switch, li fa assomigliare al comportamento della
pellicola cinematografica, che viene illuminata e visualizzata
per 1/24 di secondo, cui segue un rapido cambio d’immagine. La
somiglianza di comportamento fra la tecnologia DLP e la tecnica
di proiezione da pellicola è uno dei fattori che hanno decretato
il successo di questa tecnologia nelle sale cinematografiche.
106
Sistemi Integrati - Audio/Video Volume 2 - 2012
A tutto questo va aggiunta la capacità di
visualizzare immagini in 3D, facendo del Lumis
3D-S un prodotto molto sofisticato.
Pure Movie
La ricerca & sviluppo di SIM2 Multimedia ha
progettato il Lumis 3D con tre memorie utente
dedicate e ottimizzate per la visione di film,
sport e 3D:
– PureMovie (2D): permette una presentazione
pura e non trattata del segnale video. Tutti
i circuiti vengono indirizzati per evitare
possibili interferenze. È noto che anche il
miglior trattamento del segnale, a volte,
può disturbare l’esperienza cinematografica;
grazie alla tecnologia PureMovie di SIM2 si
possono apprezzare a pieno immagini 1080p
da fonti HD, permettendo nel contempo, il
massimo controllo del sistema.
– PureMotion (2D): è stato specificamente
progettato per materiale video con
movimenti particolarmente veloci (ad
esempio, lo sport) e permette immagini
regolari, nitide ed esenti da effetti judder.
– PureMotion 3D: dedicato alla riproduzione
video 3D. Raggruppa le tecnologie 3D
piu sofisticate - come il TripleFlash - per
minimizzare tutti gli svantaggi che, finora,
hanno reso questa esperienza lungi dall’essere
perfetta.
Il Lumis 3D-S in sintesi
Volendo riassumere le peculiarità e i punti di
forza del videoproiettore SIM2 Lumis 3D-S si
possono citare:
– utilizzo di componenti DMD del tipo
DarkChip4 Full HD, attualmente i migliori in
termini di contrasto;
– uso di un particolare “engine ottico” in
alluminio compatto ad alta efficienza ottica
–
–
–
–
–
–
–
–
–
(brevetto SIM2 “Alfa Path”), vero cuore del
progetto;
adozione delle tecnologie Pure Movie e Pure
Motion, con introduzione di una funzione di
de-judder;
utilizzo del Triple Flash, una tecnologia usata,
fino ad oggi, solo nel cinema professionale,
per rappresentare le immagini 3D anche in
ambiente domestico;
lampada da 280 W regolabile a passi di 10
W, per regolare al meglio ogni tipologia di
contenuti proiettato;
utilizzo sia di Dynamic Black che di Iris
regolabile, per rendere il Lumis 3D-S
adatto a qualsiasi ambiente in termini di
illuminazione;
alto rapporto di contrasto e alto livello di
luminosità;
nuova elettronica completamente
ridisegnata;
un completo set di ingressi;
disponibilità di tre diversi obiettivi;
possibilità di una calibrazione colorimetrica
perfetta grazie all’utilizzo di uno specifico
software proprietario che permette sia
calibrazioni in automatico che manuale.
Design sofisticato
La tecnologia d’avanguardia del
videoproiettore Lumis 3D-S è racchiusa in un
cabinet di forma elegante e compatta, che si
adatta a ogni esigenza d’arredo e d’ambiente
SIM2 LUMIS 3D-S: LE CARATTERISTICHE
DLP
Risoluzione
Obiettivi
Potenza della lampada
Durata della lampada
Luminosità
Rapporto di contrasto
Funzioni speciali
Throw ratio lente standard
Throw ratio lenti opzionali
Shift ottico
Rapporto di aspetto
Frequenza di scansione
SDTV
HDTV
INGRESSI
Digitale
Analogico
Component
Controllo
VARIE
Dimensioni (L x H x P) in mm
Peso
Consumo (max)
3 Chip DMD 0,95” 1080p DC4
1920x1080 pixel
Ottiche migliorate, di alta qualità e risoluzione,
con regolazione della messa a fuoco e zoom motorizzati
280 W, regolabile a 230 W a passi da 10W
2.000 ore in modalità standard, 3.000 ore in modalità Eco
fino a 30.000 Ansi Lumen
maggiore di 10.000:1
Tecnologie SIM 2 TripleFlash,
PureMotion 2D/3D, PureMovie 2D
1,82÷2,48:1 (tipo T2)
1,37÷1,66 (tipo T1); 2,6÷3,9:1 (tipo T3)
manuale, fino a metà immagine
e regolazione digitale del trapezio
4:3, 16:9 Anamorfico, Letterbox, Panoramic, Pixel to Pixel
orizzontale 15÷80 kHz; verticale 24÷30 Hz e 48÷144 Hz
PAL, SECAM, NTSC con selezione automatica
480p, 720p 50/60, 1080i 50/60, 180p 24/50/60 + 576p
2 HDMI (1.4 Deep Color)
1 Video Composito (RCA), 1 RGBVH (D-sub 15 pin),
1 Component YPbPr (RCA)
1
RS232 (D-sub 9 pin)
458 x 210 x 455
11 kg
383 W
(dal salotto alla sala conferenze).
Il Lumis 3D-S è disponibile in diverse rifiniture
di colore: High-Gloss Gun Metal oppure in
bianco, nero e rosso. Su richiesta è disponibile
anche il modello 2D. In un mercato in continua
evoluzione, ove le novità tecnologiche si
susseguono senza sosta, SIM2 Multimedia
ha progettato un prodotto di qualità, senza
compromessi, pronto per le evoluzioni future e a
basso rischio di obsolescenza.
Il cabinet del Lumis 3D-S è aerodinamico ed elegante. Nonostante le forme e la
compattezza, racchiude un concentrato di tecnologia avanzata che consente
una proiezione in 3D a livelli cinematografici
SIM2 Multimedia
Viale Lino Zanussi, 11 - 33170 Pordenone
Tel. 0434 383256
[email protected] - www.sim2.com
Sistemi Integrati - Audio/Video Volume 2 - 2012
107
