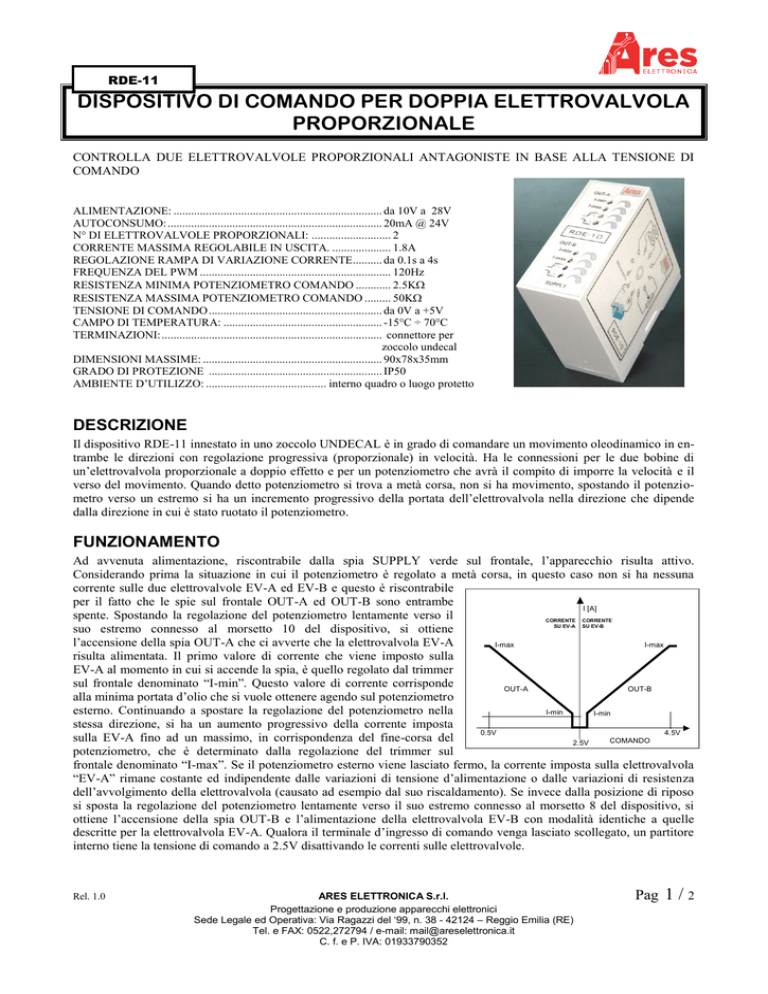

RDE-11
DISPOSITIVO DI COMANDO PER DOPPIA ELETTROVALVOLA
PROPORZIONALE
CONTROLLA DUE ELETTROVALVOLE PROPORZIONALI ANTAGONISTE IN BASE ALLA TENSIONE DI
COMANDO
ALIMENTAZIONE: ....................................................................... da 10V a 28V
AUTOCONSUMO: ......................................................................... 20mA @ 24V
N° DI ELETTROVALVOLE PROPORZIONALI: ........................... 2
CORRENTE MASSIMA REGOLABILE IN USCITA. .................... 1.8A
REGOLAZIONE RAMPA DI VARIAZIONE CORRENTE.......... da 0.1s a 4s
FREQUENZA DEL PWM ................................................................. 120Hz
RESISTENZA MINIMA POTENZIOMETRO COMANDO ............ 2.5K
RESISTENZA MASSIMA POTENZIOMETRO COMANDO ......... 50K
TENSIONE DI COMANDO ........................................................... da 0V a +5V
CAMPO DI TEMPERATURA: ...................................................... -15°C ÷ 70°C
TERMINAZIONI: ........................................................................... connettore per
zoccolo undecal
DIMENSIONI MASSIME: ............................................................. 90x78x35mm
GRADO DI PROTEZIONE ........................................................... IP50
AMBIENTE D’UTILIZZO: ......................................... interno quadro o luogo protetto
DESCRIZIONE
Il dispositivo RDE-11 innestato in uno zoccolo UNDECAL è in grado di comandare un movimento oleodinamico in entrambe le direzioni con regolazione progressiva (proporzionale) in velocità. Ha le connessioni per le due bobine di
un’elettrovalvola proporzionale a doppio effetto e per un potenziometro che avrà il compito di imporre la velocità e il
verso del movimento. Quando detto potenziometro si trova a metà corsa, non si ha movimento, spostando il potenziometro verso un estremo si ha un incremento progressivo della portata dell’elettrovalvola nella direzione che dipende
dalla direzione in cui è stato ruotato il potenziometro.
FUNZIONAMENTO
Ad avvenuta alimentazione, riscontrabile dalla spia SUPPLY verde sul frontale, l’apparecchio risulta attivo.
Considerando prima la situazione in cui il potenziometro è regolato a metà corsa, in questo caso non si ha nessuna
corrente sulle due elettrovalvole EV-A ed EV-B e questo è riscontrabile
per il fatto che le spie sul frontale OUT-A ed OUT-B sono entrambe
I [A]
spente. Spostando la regolazione del potenziometro lentamente verso il
CORRENTE CORRENTE
SU EV-A SU EV-B
suo estremo connesso al morsetto 10 del dispositivo, si ottiene
l’accensione della spia OUT-A che ci avverte che la elettrovalvola EV-A
I-max
I-max
risulta alimentata. Il primo valore di corrente che viene imposto sulla
EV-A al momento in cui si accende la spia, è quello regolato dal trimmer
sul frontale denominato “I-min”. Questo valore di corrente corrisponde
OUT-A
OUT-B
alla minima portata d’olio che si vuole ottenere agendo sul potenziometro
esterno. Continuando a spostare la regolazione del potenziometro nella
I-min
I-min
stessa direzione, si ha un aumento progressivo della corrente imposta
0.5V
4.5V
sulla EV-A fino ad un massimo, in corrispondenza del fine-corsa del
COMANDO
2.5V
potenziometro, che è determinato dalla regolazione del trimmer sul
frontale denominato “I-max”. Se il potenziometro esterno viene lasciato fermo, la corrente imposta sulla elettrovalvola
“EV-A” rimane costante ed indipendente dalle variazioni di tensione d’alimentazione o dalle variazioni di resistenza
dell’avvolgimento della elettrovalvola (causato ad esempio dal suo riscaldamento). Se invece dalla posizione di riposo
si sposta la regolazione del potenziometro lentamente verso il suo estremo connesso al morsetto 8 del dispositivo, si
ottiene l’accensione della spia OUT-B e l’alimentazione della elettrovalvola EV-B con modalità identiche a quelle
descritte per la elettrovalvola EV-A. Qualora il terminale d’ingresso di comando venga lasciato scollegato, un partitore
interno tiene la tensione di comando a 2.5V disattivando le correnti sulle elettrovalvole.
Rel. 1.0
ARES ELETTRONICA S.r.l.
Progettazione e produzione apparecchi elettronici
Sede Legale ed Operativa: Via Ragazzi del ‘99, n. 38 - 42124 – Reggio Emilia (RE)
Tel. e FAX: 0522,272794 / e-mail: [email protected]
C. f. e P. IVA: 01933790352
Pag 1 / 2
RDE-11
DISPOSITIVO DI COMANDO PER DOPPIA ELETTROVALVOLA
PROPORZIONALE
COLLEGAMENTI ELETTRICI
EV-B
EV-B
EV-A
EV-A
6
5
4
COMANDO
9
3
10
1
7
4
8
2
6
5
7
8
9
3
TENSIONE
2
10
1
11
11
DI
COMANDO
VISTA DA SOTTO
VISTA DA SOTTO
E’ possibile comandare il dispositivo con un potenziometro esterno oppure con una tensione di comando. Seguire gli
schemi sopra indicati.
Un RDE-11 in funzione
