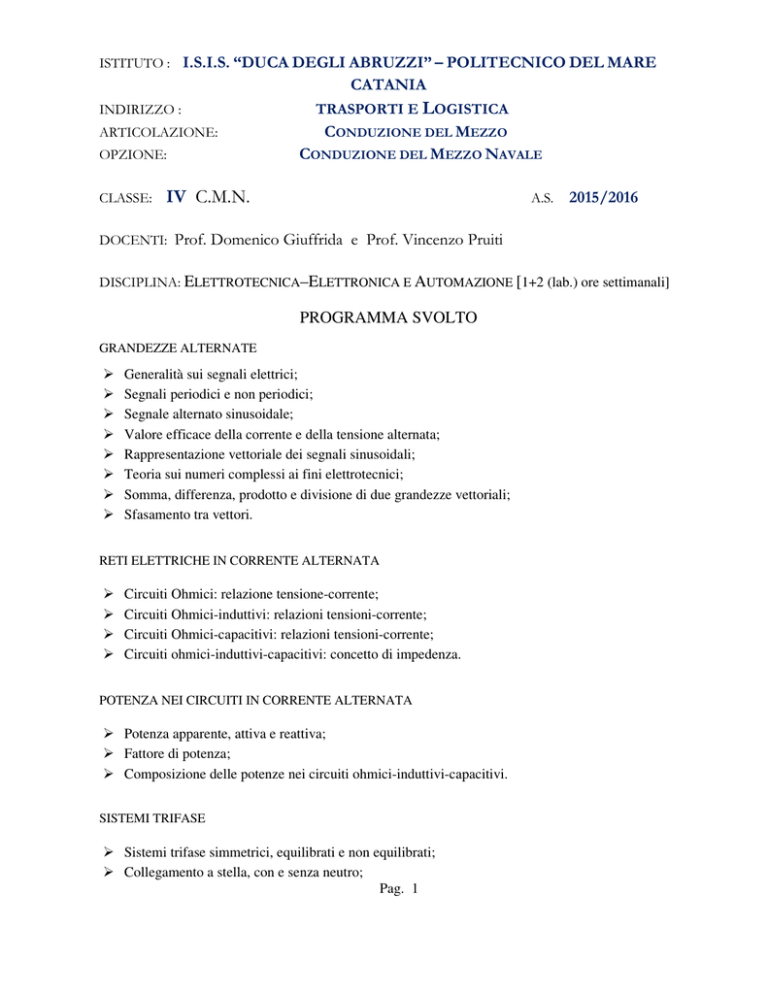

ISTITUTO : I.S.I.S. “DUCA DEGLI ABRUZZI” – POLITECNICO DEL MARE
CATANIA
INDIRIZZO :
ARTICOLAZIONE:
OPZIONE:
CLASSE:
TRASPORTI E LOGISTICA
CONDUZIONE DEL MEZZO
CONDUZIONE DEL MEZZO NAVALE
IV C.M.N.
A.S.
2015/2016
DOCENTI: Prof. Domenico Giuffrida e Prof. Vincenzo Pruiti
DISCIPLINA: ELETTROTECNICA–ELETTRONICA E AUTOMAZIONE [1+2 (lab.) ore settimanali]
PROGRAMMA SVOLTO
GRANDEZZE ALTERNATE
Generalità sui segnali elettrici;
Segnali periodici e non periodici;
Segnale alternato sinusoidale;
Valore efficace della corrente e della tensione alternata;
Rappresentazione vettoriale dei segnali sinusoidali;
Teoria sui numeri complessi ai fini elettrotecnici;
Somma, differenza, prodotto e divisione di due grandezze vettoriali;
Sfasamento tra vettori.
RETI ELETTRICHE IN CORRENTE ALTERNATA
Circuiti Ohmici: relazione tensione-corrente;
Circuiti Ohmici-induttivi: relazioni tensioni-corrente;
Circuiti Ohmici-capacitivi: relazioni tensioni-corrente;
Circuiti ohmici-induttivi-capacitivi: concetto di impedenza.
POTENZA NEI CIRCUITI IN CORRENTE ALTERNATA
Potenza apparente, attiva e reattiva;
Fattore di potenza;
Composizione delle potenze nei circuiti ohmici-induttivi-capacitivi.
SISTEMI TRIFASE
Sistemi trifase simmetrici, equilibrati e non equilibrati;
Collegamento a stella, con e senza neutro;
Pag. 1
Relazioni tra le tensione e le correnti nel collegamento a stella;
Collegamento a triangolo;
Relazioni tra le tensione e le correnti nel collegamento a triangolo;
Potenza elettrica nei sistemi trifasi.
MACCHINE ELETTRICHE
Generalità
Aspetti generali delle macchine elettriche;
Definizione e classificazione;
Struttura del rotore delle macchine rotanti;
Perdite e rendimento, riscaldamento;
Materiali e loro caratteristiche.
Trasformatore Monofase
Aspetti costruttivi;
Principio di funzionamento;
Circuiti elettrici e circuito magnetico;
Trasformatore ideale e reale;
Funzionamento a vuoto e a carico;
Trasformatore in corto circuito;
Prova a vuoto e prova in corto circuito sul trasformatore: scopo e risultati.
Rappresentazione dei circuiti elettrici nelle varie condizione di stato (ideale-reale) e funzionamento;
Dati di targa di un trasformatore;
Cenni sui trasformatori speciali: a doppio secondario e l’autotrasformatore monofase.
Trasformatore Trifase
Aspetti costruttivi generali;
Conoscenza della macchina in evoluzione dalla teoria sui sistemi trifasi e sul trasformatore monofase.
Macchine Elettriche Rotanti
Aspetti costruttivi;
Circuiti elettrici e circuito magnetico;
Tipo di raffreddamento;
Campo magnetico rotante;
Macchina Asincrona trifase: generalità costruttive;
Poli magnetici e velocità di rotazione;
Pag.2
Problematiche di avviamento nella macchina asincrona;
Macchina Sincrona trifase: generalità costruttive;
Macchina in Corrente Continua: generalità costruttive.
LABORATORIO:
Principio di funzionamento degli strumenti elettromagnetici ed elettrodinamici;
Dispositivi e macchine basate sull’elettromagnetismo;
Misure su circuito Ohmico induttivo in c.a., confronto con alimentazione in c.c..
Simulazione di prove sul trasformatore monofase: prova vuoto e prova in cortocircuito;
Elementi costruttivi di un motore asincrono trifase.
I Docenti
Catania 09/06/2016
……………………………
(Prof. Domenico Giuffrida)
……………………………
(Prof. Vincenzo Pruiti)
Pag.3
