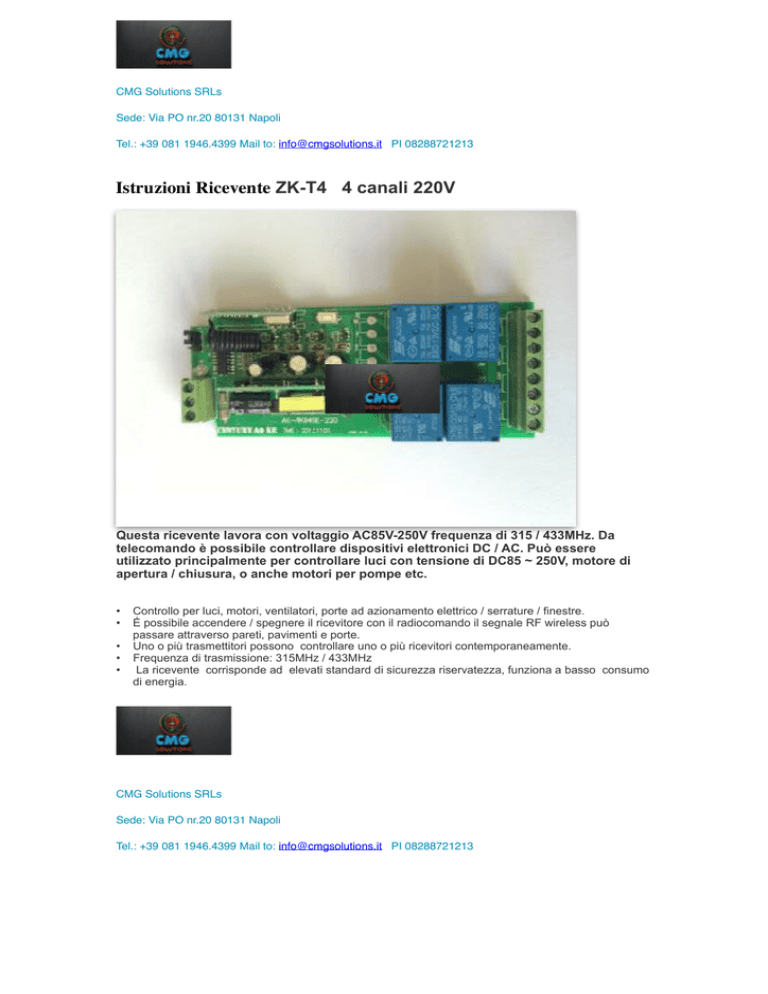

Istruzioni Ricevente ZK-T4 4 canali 220V
!
Questa ricevente lavora con voltaggio AC85V-250V frequenza di 315 / 433MHz. Da
telecomando è possibile controllare dispositivi elettronici DC / AC. Può essere
utilizzato principalmente per controllare luci con tensione di DC85 ~ 250V, motore di
apertura / chiusura, o anche motori per pompe etc.
•
•
•
•
•
Controllo per luci, motori, ventilatori, porte ad azionamento elettrico / serrature / finestre.
È possibile accendere / spegnere il ricevitore con il radiocomando il segnale RF wireless può
passare attraverso pareti, pavimenti e porte.
Uno o più trasmettitori possono controllare uno o più ricevitori contemporaneamente.
Frequenza di trasmissione: 315MHz / 433MHz
La ricevente corrisponde ad elevati standard di sicurezza riservatezza, funziona a basso consumo
di energia.
CMG Solutions SRLs
Sede: Via PO nr.20 80131 Napoli
Tel.: +39 081 1946.4399 Mail to: [email protected] PI 08288721213
CMG Solutions SRLs
Sede: Via PO nr.20 80131 Napoli
Tel.: +39 081 1946.4399 Mail to: [email protected] PI 08288721213
Specifiche Tecniche
Working Voltage
AC85V-250V
Max. Current
10A
Quiescent Current
10mA
Coding type
Learning Code
Receive Frequency
315MHz/433.92MHz ±150KHz
Receiving Sensitivity
-95dB
Working Way
self-locking, interlocking, no-locking
Output Mode
Contact output/With voltage ourput
PCB Size
107*48*21mm
Launch Distance
30-100m
Working Temperature
-10 to +60 centigrade
Radiocomando
Working Voltage
DC220V(27A battery)
Working Current
12mA
Transmitter Frequency
315MHz/433.92MHz ±150KHz
Transmitting Distance
30-100m
Encoding Type
Fixed Code,Learning Code
Encoding Way
Learning code by learning
Remote size
50*33*10mm
CMG Solutions SRLs
Sede: Via PO nr.20 80131 Napoli
Tel.: +39 081 1946.4399 Mail to: [email protected] PI 08288721213
Metodo di apprendimento
Premere il tasto di apprendimento sul ricevitore, successivamente premere qualsiasi pulsante del
radiocomando, dopo aver ricevuto il segnale dal ricevitore il LED lampeggiante indica che l’apprendimento è
avvenuto con successo.
Modalità di apprendimento:
A. Segnale no-locking
Escludendo il ponticello ci si trova in modalità “segnale no-locking”.
Vale a dire: tenendo premendo il tasto sul telecomando il Relay si attiva, lasciando il tasto il Relay è
scollegato.
B. Segnale interlocking
Posizionando il ponticello tra 2 e 3 ci si trova in modalità interlocking
Vale a dire: Premendo il tasto sul telecomando il relè si attiva, premendo un altro tasto sul telecomando il
relè si disattiva.
C. Segnale self-locking
Posizionando il ponticello su 1 e 2 ci si trova in modalità self-locking
Vale a dire: Premendo il tasto sul telecomando si eccita il relè, premendo nuovamente lo stesso tasto sul
telecomando il relè viene scollegato.
Attenzione
1. Collegare opportunamente tensione di alimentazione DC / AC
2. La posizione dell'antenna del modulo influenza la ricezione, per cui, per quanto possibile deve essere
perpendicolare al suolo, lontano dallo scudi e fonti di interferenza.
3. Il motore può interferire con il telecomando.
Il relay in uscita ha un voltaggio di 220v
