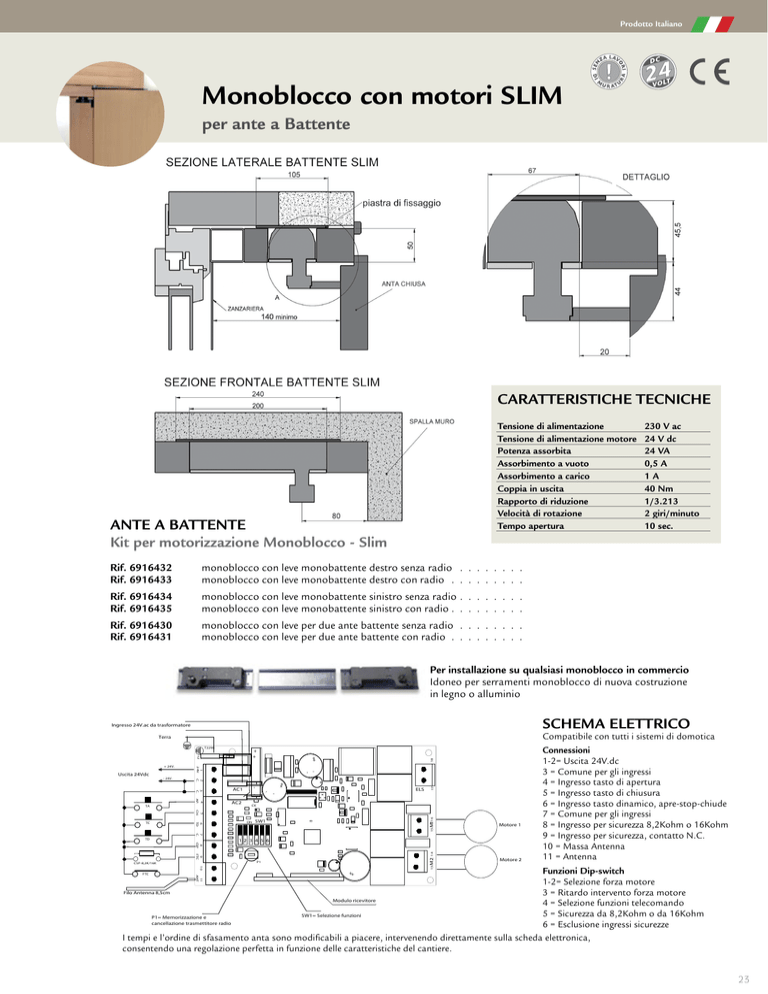

Prodotto Italiano
Monoblocco con motori Slim
per ante a Battente
CARATTERISTICHE TECNICHE
Tensione di alimentazione
Tensione di alimentazione motore
Potenza assorbita
Assorbimento a vuoto
Assorbimento a carico
Coppia in uscita
Rapporto di riduzione
Velocità di rotazione
Tempo apertura
ANTE A BATTENTE
Kit per motorizzazione Monoblocco - Slim
Rif. 6916432
Rif. 6916433
monoblocco con leve monobattente destro senza radio . . . . . . . . . € 456,monoblocco con leve monobattente destro con radio . . . . . . . . . . € 539,-
Rif. 6916434
Rif. 6916435
monoblocco con leve monobattente sinistro senza radio. . . . . . . . .€ 456,monoblocco con leve monobattente sinistro con radio. . . . . . . . . .€ 539,-
Rif. 6916430
Rif. 6916431
monoblocco con leve per due ante battente senza radio. . . . . . . . . € 659,monoblocco con leve per due ante battente con radio. . . . . . . . . . € 736,-
230 V ac
24 V dc
24 VA
0,5 A
1A
40 Nm
1/3.213
2 giri/minuto
10 sec.
Per installazione su qualsiasi monoblocco in commercio
Idoneo per serramenti monoblocco di nuova costruzione
in legno o alluminio
SCHEMA ELETTRICO
Ingresso 24V.ac da trasformatore
Terra
T229B
-
ELS
MEMORY
5
6
TD
SW1
Motore 1
Motore 2
7
C.
15 M116
CH.
CK
ON
13 M2 14
4
AC2
-
17
-
-
AP.
TC
-
+
+
+
3
C.
TA
AC1
18
+
2
C.
- 24V.
1
24V.
+ 24V.
Uscita 24Vdc
+
12
+
+
TD
8
CSP
1 2 3 4 5 6
9
FTC
P1
CSP-8,2K/16K
+
Compatibile con tutti i sistemi di domotica
Connessioni
1-2= Uscita 24V.dc
3 = Comune per gli ingressi
4 = Ingresso tasto di apertura
5 = Ingresso tasto di chiusura
6 = Ingresso tasto dinamico, apre-stop-chiude
7 = Comune per gli ingressi
8 = Ingresso per sicurezza 8,2Kohm o 16Kohm
9 = Ingresso per sicurezza, contatto N.C.
10 = Massa Antenna
11 = Antenna
11
ANT
+
10
Funzioni Dip-switch
1-2= Selezione forza motore
Filo Antenna 8,5cm
3 = Ritardo intervento forza motore
Modulo ricevitore
4 = Selezione funzioni telecomando
5 = Sicurezza da 8,2Kohm o da 16Kohm
SW1= Selezione funzioni
P1= Memorizzazione e
cancellazione trasmettitore radio
6 = Esclusione ingressi sicurezze
I tempi e l’ordine di sfasamento anta sono modificabili a piacere, intervenendo direttamente sulla scheda elettronica,
consentendo una regolazione perfetta in funzione delle caratteristiche del cantiere.
FTC
+
