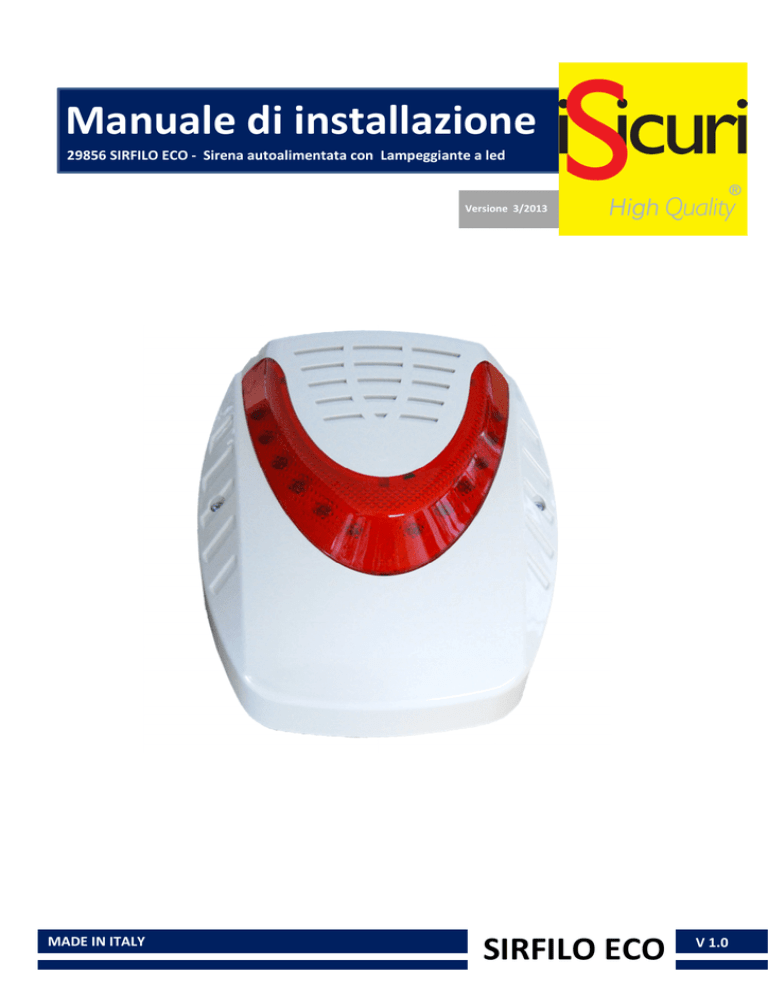

29856 SIRFILO ECO - Manuale

Manuale di installazione
29856 SIRFILO ECO - Sirena autoalimentata con Lampeggiante a led
Versione 3/2013
MADE IN ITALY
SIRFILO ECO
V 1.0
1
Sommario
Caratteristiche tecniche .............................................................................................................. 3
Descrizione Morsettiera ............................................................................................................. 4
Installazione............................................................................................................................... 5
Posizionamento.................................................................................................................................. 5
Collegamento ..................................................................................................................................... 5
Funzionamento sirena ................................................................................................................ 6
Condizione di allarme e segnalazioni. .................................................................................................. 7
EC Dichiarazione di Conformità................................................................................................... 8
Condizioni generali di garanzia ................................................................................................... 9
Norme generali di sicurezza ...................................................................................................... 10
Prima di procedere all’installazione leggere le istruzioni allegate.
2
Caratteristiche tecniche
3
•
•
•
•
•
•
•
•
•
•
•
•
Segnalazioni luminose a led alta luminosità
Circuito a microprocessore con temporizzazione e durata massima allarme
Ingresso inibizione sirena
Segnalazione ON/OFF impianto (istantanea e/o permanente)
Comando sirena programmabile
Uscita antisabotaggio NC
Circuito elettronico protetto da inversioni di polarità
Tensione di alimentazione da 10,5 a 14,5 Vcc
Segnalazione batteria scarica
Assorbimento a riposo 3mA
Assorbimento in allarme 1,4 A
Base sirena in plastica ABS
•
•
Dimensioni: 292x238x100
Peso: 2.4 KG
Descrizione Morsettiera
+ 12 v
-
Alimentazione ausiliaria sirena.
Da 10,5 a 14,5 Vcc. Se si oltrepassano questi valori la sirena genera un allarme acustico
ABL
Ingresso comando di attivazione/disattivazione sirena.
Funziona per positivo a dare, negativo a dare, positivo a mancare, negativo a mancare ,
bilanciato.
L1
Ingresso segnalazione stato impianto.
Se presente una tensione positiva > di 10,5Vcc lampeggiano i led di destra.
L2
Ingresso segnalazione stato impianto.
Se presente una tensione positiva > di 10,5Vcc lampeggiano i led di sinistra
OUT
AS
Uscita antisabotaggio , anti-apertura, nei modelli predisposti antischiuma,
antiperforamento . Contatto NC I max 100mA
3 (BUS )
Ingresso inibizione sirena.
Se presente una tensione positiva > di 10,5Vcc lampeggiano tutti i led , in caso di allarme la
sirena non suona ma segnala l’allarme con il lampeggio di tutti i led.
1 (BUS )
Uscita segnalazione batteria scarica.
Se la tensione della batteria scende sotto i 10Vcc questa uscita si attiva chiudendo a negativo.
Imax 50mA
4
Installazione
Posizionamento
Prima di procedere all’installazione della sirena,
individuare una posizione poco accessibile e non
troppo esposta agli agenti atmosferici. Utilizzare i
tasselli in dotazione per ancorare la sirena al muro.
Se la parete scelta per l’istallazione non è piana,
accertarsi che il microinterruttore posto sulla
scheda sia chiuso. Se non è chiuso la sirena non
entrerà mai in funzione.
Utilizzare il pendolo posto all’interno della sirena
per istallare la stessa verticale. Le figure indicano
la posizione dei fori a parete e la posizione del
pendolo
Collegamento
1. Effettuare i collegamenti elettrici sulla sirena, scegliendo il modo di funzionamento. Se si vogliono
utilizzare le segnalazioni di stato, fare riferimento alla descrizione morsettiera e al manuale della
centrale utilizzata.
2. Effettuare i collegamenti elettrici in centrale. E’ importante collegare i 12 V ausiliari e il comando
ABL
(il morsetto ABL può essere collegato in 4 modi diversi :positivo a mancare, negativo a mancare,
positivo a dare negativo a dare )
3. Dare alimentazione alla centrale. Accertarsi che la centrale non vada in allarme eventualmente
posizionare la centrale in test o disattivare il relè di allarme
(seguire le istruzioni del manuale della centrale utilizzata)
4. Collegare la batteria alla sirena. Accertarsi della corretta polarità della batteria
N.B. I parametri elettrici da rispettare sono quelli riportati in tabella. Come descritto la sirena può essere
attivata in quattro modi diversi per cui scegliere prima di dare alimentazione il modo di funzionamento.
5
Funzionamento sirena
Appena si collega la batteria alla sirena,
iniziano a lampeggiare tutti i LED.
Chiudere la sirena ( coperchio interno e
esterno ) fare attenzione a non toccare il reed
posto sulla scheda della sirena ( è il sistema di
rivelazione apertura ).
Dopo circa 5 secondi cambia il tipo di
lampeggio . Se questo evento non si verifica
controllare che lo switch antistrappo sia
chiuso .
Se i collegamenti sono corretti , ed è presente
l’alimentazione ausiliare, cambia di velocità il lampeggio dei led e dopo 5 secondi si spengono tutti .Se i
collegamenti non sono corretti iniziano a lampeggiare tutti i led , questo evento indica che manca la
tensione ausiliare di alimentazione sirena e ricarica batteria.
Nel tempo di lampeggio veloce che dura 5 secondi, il microprocessore a bordo scheda legge il valore
presente sul morsetto ABL e lo mette in memoria, per cui se è presente una tensione positiva, la sirena
andrà in allarme per positivo a mancare. Se è presente una tensione V=0 o massa la sirena andrà in allarme
per negativo a mancare. Se il morsetto è lasciato appeso la sirena andrà in allarme per negativo a dare o
positivo a dare. Se si bilancia con una resistenza di valore compreso tra i 2,2 KΩ e i 5,6 KΩ la sirena andrà in
allarme allo sbilanciamento della resistenza. Se il modo di funzionamento non è quello desiderato iniziare
l’istallazione elettrica da capo.
6
Condizione di allarme e segnalazioni.
1. Condizione di allarme – se il morsetto ABL cambia di stato. Il tempo massimo di allarme della sirena
è fissato a 4 minuti . Se perdura la causa di allarme la sirena smette di suonare e permane la
segnalazione luminosa. Tutti i led lampeggiano. Comunque l’allarme cessa al ripristino del morsetto
ABL
2. Condizione di allarme per mancanza tensione ausiliaria . Se la tensione di alimentazione proveniente
dalla centrale scende sotto i 10Vcc la sirena inizia a suonare e lampeggiano tutti i led . Se perdura la
causa di allarme la sirena smette di suonare e permane la segnalazione luminosa. Comunque
l’allarme cessa al ripristino della tensione
3. Condizione di inibizione sirena . Se sul morsetto 3 ( BUS ) è presente una tensione positiva > di
10,5Vcc, lampeggiano tutti i led . Se si genera un allarme la sirena non suona e lampeggiano
solamente tutti i led.
4. Condizione di segnalazione ON/OFF. Se sul morsetto L1 è presente una tensione positiva > di
10,5Vcc, lampeggiano tutti i led .
5. Condizione di sabotaggio. Se viene aperta la sirena, distaccata dal muro, e nelle versioni previste
perforata o riempita di schiuma, il contatto OUT AS si apre e permane in quella condizione fin tanto
che permane il sabotaggio della sirena.
6. Se la tensione della batteria scende sotto i 10,5 Vcc questa uscita si attiva chiudendo verso negativo e
rimane in questa condizione fino a quando la tensione della batteria non torni efficiente.
N.B.
Se si verificano dei problemi controllare se i coperchio è ben chiuso, se la tensione di alimentazione
rientra nei parametri, se la sirena è ben fissata al muro.
Ogni volta che si disalimenta completamente la sirena bisogna ripetere tutti i passaggi sopra descritti.
7
EC Dichiarazione di Conformità
In accordo con la direttiva 1999/5/EC (R&TTE)
La società : MC Elettrici S.p.A.
Dichiara che il prodotto : SIRFILO ECO Cod. 29856
Destinato al settore dei: Sistemi di sicurezza
È conforme ai requisiti essenziali di cui all'articolo 3 e alle altre disposizioni pertinenti della direttiva
1999/5/CE, quando viene utilizzato per la sua destinazione.
Requisiti di sicurezza dell’articolo 3.1(a)
Norma applicata: EN60950-1
Requisiti di protezione concernenti la compatibilità elettromagnetica (EMC) ai sensi dell'articolo 3.1 (b)
Norma applicata: ETS 300683,EN 61000-6-3, EN 301 489-1, EN50130-4
E’ stata eseguita la procedura di valutazione della conformità, di cui all'articolo 10 e di cui all'allegato IV
della direttiva 1999/5/CE.
MADE IN ITALY
8
Condizioni generali di garanzia
Le seguenti condizioni di garanzia sono aggiuntive e non sostitutive di ogni altro diritto di cui gode l’acquirente
(consumatore)del prodotto, in particolare non pregiudica in alcun modo i diritti dell’acquirente stabiliti dalla
normativa italiana a tutela dei consumatori stabilita dal D. Lgs. n. 206/2005 “CODICE DEL CONSUMO”.
Durata della Garanzia
M.C. Elettrici S.p.A., a norma di quanto stabilito qui di seguito, offre ai propri clienti una garanzia sul bene per un
periodo di 24 mesi, a partire dalla data dell’acquisto e/o consegna del prodotto.
Territorialità
La presente garanzia è efficace soltanto per prestazioni in Garanzia da rendersi sul territorio italiano e riguarda
solamente prodotti con il marchio iSicuri Italian Quality, commercializzati da Gli Elettrici per conto di M.C. Elettrici
S.p.A. sul territorio italiano.
Validità
Lo scontrino fiscale e/o fattura di acquisto e/o il DDT di consegna del prodotto al cliente, sono gli unici documenti
che danno diritto alle prestazioni oggetto della presente garanzia e dovranno essere esibiti, all’atto della richiesta
di intervento, insieme al certificato di garanzia originale debitamente compilato.
La presente Garanzia non comprende
1) I controlli periodici o di manutenzione ed i relativi costi sostenuti per effettuarli;
2) Riparazioni o sostituzioni gratuite relativi a prodotti che presentano malfunzionamenti causati da incuria, uso
improprio in quanto non conforme a quanto dichiarato nel libretto d’uso che accompagna il prodotto all’atto
dell’acquisto, a causa di fulmini, fenomeni atmosferici, sovratensioni e sovracorrenti, insufficiente o irregolare
alimentazione elettrica, uso scorretto o comunque in contraddizione con le normative di sicurezza vigenti;
3) Riparazioni o sostituzioni gratuite per rimediare a malfunzionamenti derivanti da installazione del prodotto non
conforme a quanto dichiarato dal manuale d’installazione cheaccompagna il prodotto e/o causati da interventi o
modifiche del prodotto effettuate da centri assistenza non autorizzati da M.C. Elettrici S.p.A.;
4) Risarcimento dei danni accidentali o susseguenti ad un utilizzo del prodotto in modo non conforme alle modalità di
utilizzo indicate nel libretto d’uso che accompagna il prodotto all’atto dell’acquisto.
5) Costi di smontaggio dei prodotti difettosi e di installazione dei prodotti riparati.
6) Manutenzione, riparazione o sostituzione di parti soggette a normale usura.
Consegna del prodotto difettoso
Il prodotto difettoso dovrà essere consegnato presso il rivenditore dove è stato acquistato il prodotto.
Il servizio per il cliente è completamente gratuito se il prodotto viene riscontrato difettoso.
Se il prodotto non venisse riscontrato difettoso, l’intero costo della riparazione verrà addebitato al cliente.
CONSERVARE CON CURA UNITAMENTE AL
DOCUMENTO FISCALE D’ACQUISTO
9
Norme generali di sicurezza
Sicurezza delle persone
Leggere le istruzioni
Tutte le istruzioni per la sicurezza e per l'operatività devono essere lette prima che il prodotto sia messo in funzione.
Conservare le istruzioni
Le istruzioni per la sicurezza ed operative devono essere conservate per una consulta futura.
Seguire le istruzioni
Devono essere seguite tutte le istruzioni per l'operatività e per l'utilizzo del prodotto.
Precauzioni particolari
Rispettare tassativamente l'ordine delle istruzioni di installazione e collegamento descritte nel manuale. Verificare le
indicazioni riportate sulla targa di identificazione: esse devono corrispondere alla vostra rete elettrica di alimentazione ed
al consumo elettrico.
Riparazioni
Non tentare di riparare il prodotto da soli. Aprire o rimuovere il coperchio potrebbe esporre ad una tensione pericolosa.
Operazioni di installazione, messa in servizio e manutenzione
Solo persone qualificate devono operare nell'installazione, nell'eventuale ricerca guasti e, in generale, per qualunque tipo
d'intervento sull'impianto o sul prodotto.
ATTENZIONE!
Se l'apparecchiatura contiene batterie, queste possono costituire un rischio di scossa elettrica o di ustione dovuto
all'elevata corrente di corto circuito. E' necessario attenersi alle seguenti precauzioni: Togliersi orologi, anelli, braccialetti
o qualsiasi altro oggetto metallico
Utilizzare oggetti con manici isolati
Non appoggiare utensili o oggetti metallici sulle batterie
Non tentare di modificare i cablaggi o i connettori delle batterie
Sicurezza del prodotto
Precauzioni particolari
Non posizionare in prossimità di liquidi oppure in un ambiente ad umidità eccessiva.
Non lasciare penetrare del liquido o corpi estranei all'interno dell'apparecchiatura
Non ostriure le griglie di aereazione.
Non sottoporre all'esposizione dei raggi solari oppure in prossimità di fonti di calore.
Informazioni sull'ambiente
Note per lo smaltimento del prodotto valide per la Comunità Europea
Questo prodotto è stato progettato e assemblato con materiali e componenti di alta qualità che possono esse re riciclati
e riutilizzati.
Non smaltire il prodotto come rifiuto solido urbano ma smaltirlo negli appositi centri di raccolta.
E’ possibile smaltire il prodotto direttamente dal distributore dietro l’acquisto di uno nuovo, equivalente a quello da
smaltire.
Abbandonando il prodotto nell’ambiente si potrebbero creare gravi danni all’ambiente stesso.
Nel caso il prodotto contenga delle batterie è necessario rimuoverle prima di procedere allo smaltimento. Queste ultime
debbono essere smaltite separatamente in altri contenitori in quanto contenenti sostanze altamente tossiche.
Il simbolo rappresentato in figura rappresenta il bidone dei rifiuti urbani ed è tassativamente vietato riporre l’apparecchio
in questi contenitori.
L’immissione sul mercato dopo il 1° luglio 2006 di prodotti non conformi al DLgs 151 del 25-07-05 (Direttiva RoHS RAEE) è
amministrativamente sanzionato.
10
www.isicuri.it
[email protected]
Tel. 02 57503137
M.C. Elettrici S.P.A.
11
Via Stromboli 30
Rozzano (MI)
20089 ITALY
Tel. 02 8939171
