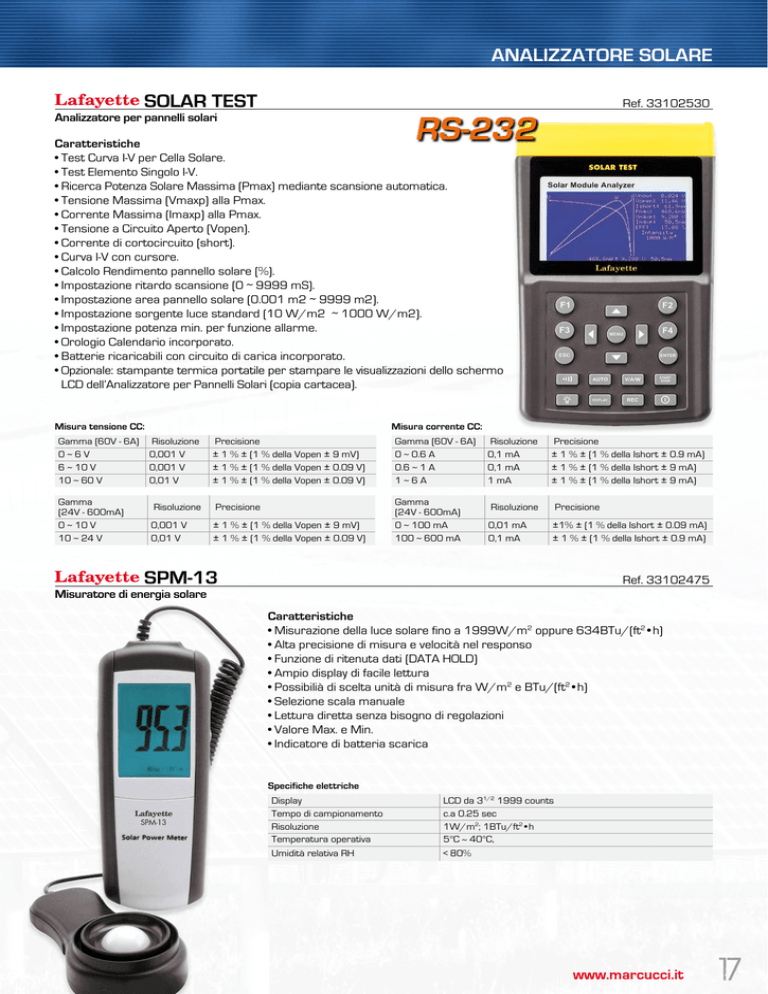

ANALIZZATORE SOLARE
SOLAR TEST
Ref. 33102530
Analizzatore per pannelli solari
Caratteristiche
• Test Curva I-V per Cella Solare.
• Test Elemento Singolo I-V.
• Ricerca Potenza Solare Massima (Pmax) mediante scansione automatica.
• Tensione Massima (Vmaxp) alla Pmax.
• Corrente Massima (Imaxp) alla Pmax.
• Tensione a Circuito Aperto (Vopen).
• Corrente di cortocircuito (short).
• Curva I-V con cursore.
• Calcolo Rendimento pannello solare (%).
• Impostazione ritardo scansione (0 ~ 9999 mS).
• Impostazione area pannello solare (0.001 m2 ~ 9999 m2).
• Impostazione sorgente luce standard (10 W/m2 ~ 1000 W/m2).
• Impostazione potenza min. per funzione allarme.
• Orologio Calendario incorporato.
• Batterie ricaricabili con circuito di carica incorporato.
• Opzionale: stampante termica portatile per stampare le visualizzazioni dello schermo
LCD dell’Analizzatore per Pannelli Solari (copia cartacea).
Misura tensione CC:
Misura corrente CC:
Gamma (60V - 6A) Risoluzione
0~6V
0,001 V
6 ~ 10 V
0,001 V
10 ~ 60 V
0,01 V
Gamma
(24V - 600mA)
0 ~ 10 V
10 ~ 24 V
Precisione
± 1 % ± (1 % della Vopen ± 9 mV)
± 1 % ± (1 % della Vopen ± 0.09 V)
± 1 % ± (1 % della Vopen ± 0.09 V)
Risoluzione
Precisione
0,001 V
0,01 V
± 1 % ± (1 % della Vopen ± 9 mV)
± 1 % ± (1 % della Vopen ± 0.09 V)
Gamma (60V - 6A)
0 ~ 0.6 A
0.6 ~ 1 A
1~6A
Risoluzione
0,1 mA
0,1 mA
1 mA
Precisione
± 1 % ± (1 % della Ishort ± 0.9 mA)
± 1 % ± (1 % della Ishort ± 9 mA)
± 1 % ± (1 % della Ishort ± 9 mA)
Gamma
(24V - 600mA)
0 ~ 100 mA
100 ~ 600 mA
Risoluzione
Precisione
0,01 mA
0,1 mA
±1% ± (1 % della Ishort ± 0.09 mA)
± 1 % ± (1 % della Ishort ± 0.9 mA)
SPM-13
Ref. 33102475
Misuratore di energia solare
Caratteristiche
• Misurazione della luce solare fino a 1999W/m2 oppure 634BTu/(ft2 • h)
• Alta precisione di misura e velocità nel responso
• Funzione di ritenuta dati (DATA HOLD)
• Ampio display di facile lettura
• Possibilià di scelta unità di misura fra W/m2 e BTu/(ft2 • h)
• Selezione scala manuale
• Lettura diretta senza bisogno di regolazioni
• Valore Max. e Min.
• Indicatore di batteria scarica
Specifiche elettriche
Display
Tempo di campionamento
Risoluzione
Temperatura operativa
Umidità relativa RH
LCD da 31/2 1999 counts
c.a 0.25 sec
1W/m2; 1BTu/ft2 • h
5°C ~ 40°C,
< 80%
17
CONTATORI ELETTRICI
irettiva Strumenti di Misura (MID)
All’interno della direttiva MID, per i contatori di energia ci sono due approvazioni parziali, la MID B & D e la MID B & F.
La MID B riguarda il tipo di esame inerente il prodotto stesso. Quando un prodotto ottiene la MID B Allegato MI003, significa che tutti i componenti e i rivestimenti/involucri sono approvati. L’approvazione MID D può essere
ottenuta quando il processo e lo stabilimento di produzione sono stati approvati da una società autorizzata
(ente accreditato), quale ad esempio KEMA. Con la MID B & D siamo in grado di tarare i misuratori in fabbrica,
in modo tale che possano essere installati direttamente in qualsiasi nazione europea e la certificazione utilizzata per la fatturazione. Se i misuratori non possono essere tarati in fabbrica, possiamo affidare la fase di taratura
a un ente certificato esterno. In questo caso si otterrà la MID B & F.
La DMMetering e la direttiva MID
La DMMetering è un’azienda leader a livello mondiale e, in quanto società all’avanguardia, abbiamo deciso di ottenere le
approvazioni MID per alcuni prodotti. Al momento abbiamo un prodotto con certificazione MID, allegato MI-003. Si tratta del
nostro contatore monofase ADM1TE kWh. Il nostro obiettivo è quello di ottenere l’approvazione MID per un certo numero
di prodotti entro la metà del 2010. Siamo convinti che queste certificazioni costituiranno un forte valore aggiunto, anche in
virtù del fatto che il prezzo dei nostri prodotti resterà molto competitivo. Tra questi prodotti, offriamo una gamma completa
di misuratori con la certificazione MID che possono essere installati in qualsiasi paese europeo.
®
SERIE PRO-75
Contatori analogici e digitali di energia elettrica monofase con sistema bifilare e possibilità di montaggio su guida DIN.
Specifiche tecniche
Display di tipo
PRO-75A (analogico)
PRO-75D (LCD)
Tensione nominale (Un)
230Vca
Tensione di lavoro
161 - 300Vca
Isolamento
- tensione CA di tenuta
2KV per 1 minuto
- Tensione di tenuta alle scariche a impulso
6KV – 1,2µS forma d’onda
Corrente di base (Ib)
10A
Corrente nominale max (Imax)
100A
Gamma corrente di lavoro
0,4% Ib- Imax
Tenuta sovracorrente
30Imax per 0,01s
Gamma frequenza di lavoro
50Hz ±10%
Consumo di corrente interno
≤2W / 10VA
Test-flash (LED rosso)
1600imp/kWh
Uscita impulsi di test (pin 5 e 6)
1600imp/kWh
Indicatore collegamento invertito (LED rosso)
Corrente inversa
Indicatore consumo (LED rosso)
Lampeggiante quando vi è transito di energia
Dimensioni e peso
130(A) x 76(L) x 65mm(P) / 0.2kg
PRO-75A analogico
Ref. 33103130
PRO-75D* digitale
Ref. 33103120
*disponibile a richiesta versione con connesione MODBUS
18
Disponibili su richiesta i modelli con approvazione MID B+D
CONTATORI ELETTRICI
®
DRM-75A - 10/50A
Ref. 33100450
Contatore elettronico di elettricità - Classe 1
Contatore di elettricità elettronico a rotaia DIN con uscita ad impulsi di fase tra i più avanzati contatori di kWh disponibili oggi
sul mercato.
Caratteristiche generali
• Classe: 1
• Voltaggio d’esercizio: 161 - 300 V CA
• Isolamento con tensioni alternate:2 kV per un minuto
• Corrente di partenza: 0.5A
• Correnti di esercizio: 0,05 lb - lmax (diretta);0,02 lb - lmax (con CT)
• Campo correnti di avviamento: 0,004 lb (diretta); 0,002 lb (con CT)
• Resistenza sovracorrenti: 1200A/0,5 sec
• Frequenza: 50Hz ± 10%
• Assorbimento interno: 2W / 10 VA
• Numero impulsi di test in uscita: 3200 impulsi per kWh
• Indicatori di alimentazione: spia verde il contatore è collegato e funzionante spia rossa
mostra il numero degli impulsi
• Dimensioni/Peso: 75 x 89 x 73mm / 0,2kg
• Possibilità di misurare l’esatto consumo nei locali o edifici dove vengono installati questi contatori
• All’interno di una ditta la possibilità di conoscere i consumi nei vari reparti o uffici
• In una abitazione privata la verifica diretta dei propri consumi, di una stanza o anche di un solo eletttrodomesticoper permetterne un migliore utilizzo e
di conseguenza un risparmio sulle bollette.
2,5 - (10A)
3 - (15A)
5 - (30A)
5 - (40A)
5 - (60A)
Ref. 33100460
Ref. 33100465
Ref. 33100470
Ref. 33100475
Ref. 33100480
DRM-75A
15 - (90A)
Ref. 33100485
DRM-75A
20 - (100A)
Ref. 33100490
45
35.5
67
88
12.5
Altri modelli disponibili:
DRM-75A
DRM-75A
DRM-75A
DRM-75A
DRM-75A
5
44
75
®
68
DRM-75RR
Ref. 33103100
Contatore elettronico a fase singola su rotaia DIN
con registrazione dei consumi totali e giornalieri. Pulsante per il reset del conteggio giornaliero.
Disponibili su richiesta i modelli con approvazione MID B+D
45
88
• Numero impulsi di test:
• Temperatura d’esercizio: • Umidità d’esercizio:
1
230V AC
161 ~ 300VAC
10A
50A
0,5A ~ 50A
50Hz ±10%
≤2W / 10VA
(LED verde) Il contatore è collegato e
funziona correttamente LED rosso lampeggia
a seconda del consumo
1600 impulsi per kW (led rosso) Classe 1
10°C ~ +50°C
≤75%RH
35.5
Caratteristiche tecniche:
• Classe
• Tensione nominale(Un)
• Tensione d’esercizio
• Corrente di base (Ib)
• Corrente massima (Imax)
• Intervallo di corr. di esercizio:
• Frequenza di esercizio:
• Assorbimento interno
• Indicatore di alimentazione:
5
75
44
68
19
CONTATORI ELETTRICI
®
Serie PRO-1250
Contatore analogico di energia elettrica trifase a quattro fili con possibilità di montaggio su guida DIN.
Specifiche tecniche
modello
1250 A
Display
analogico
Tensione nominale (Un)
230/400Vca (3~)
Tensione di lavoro
161/279 – 300/520Vca (3~)
Isolamento:
- tensione CA di tenuta
2KV per 1 minuto
- Tensione di tenuta alle scariche a impulso
6KV – 1,2µS forma d’onda
Corrente di base (Ib)
Versione TA
1A (solo su richiesta)
Versione a misura diretta
10A
Corrente nominale max (Imax)
Versione TA
5A (solo su richiesta)
Versione a misura diretta
100A
Gamma corrente di lavoro
0,4% Ib- Imax
Tenuta sovracorrente
30Imax per 0,01s
Gamma frequenza di lavoro
50Hz ±10%
Consumo di corrente interno
≤2W / 10VA per fase
Rapporto test-flash/uscita (LED impulsi)
Versione a misura diretta
400imp/kWh
Velocità di trasferimento in uscita impulsi di test (pin 8 e 9)
Versione a misura diretta
400imp/kWh
Indicatori luminosi L1, L2, L3
Il misuratore è sotto tensione
Indicatore consumo (LED rosso)
Lampeggiante quando vi è transito di energia
Dimensioni mm/ Peso
130(A) x 126(L) x 65mm(P) / 0.7kg
Referenza
33103135
1A (solo su richiesta)
10A
5A (solo su richiesta)
100A
0,4% Ib- Imax
30Imax per 0,01s
50Hz ±10%
≤2W / 10VA per fase
400imp/kWh
400imp/kWh
Il misuratore è sotto tensione
130(A) x 126(L) x 65mm(P) / 0.7kg
33103125
65
65
59,5
100
130
20
2KV per 1 minuto
6KV – 1,2µS forma d’onda
59,5
100
130
126
1250 D
LCD
230/400Vca (3~)
161/279 – 300/520Vca (3~)
126
Disponibili su richiesta i modelli con approvazione MID B+D
CONTATORI ELETTRICI
®
DRM-1250 15/90A
Ref. 33100430
Misuratore Trifase elettronico di Kilowatt
Misuratore di Kilowatt trifase di nuova concezione che utilizza tecniche avanzate di campionamento digitale, classe di precisione 1 e 2.
misura il consumo di energia elettrica in un circuito tri-fase di corrente
alternata a 50 o 60Hz di frequenza. Può misurare in modo preciso e diretto il consumo di energia da direzione positva e invertita.
L’energia consumata viene mostrata sul contatore a 5+1 cifre, viene fornito inoltre con un contatto tipo SO per un facile monitoraggio anche con
strumentazione esterna.
Corrente a richiesta
Tipo CT: 1,5/6A - 3/6A - 5/30A - 10/50A
- 20/100A 5/40A - 5/100A
Frequenza
50Hz o 60Hz
Assorbimento interno
<1,5W per fase
Resistenza tensione
6Kv – 1,2µS onda sinusoidale
Uscita
SO a norma DIN43864
Involucro
guida 7 moduli DIN
Dimensioni
125 x 88 x 73mm
Peso
0,65kg
®
45
3 x 100V - 3 x 380V
35
1/2
Tensione
63
Classe
88
Specifiche tecniche
5
44
125
68
DRM-370 5/100A
Ref. 33103155
Misuratore Trifase elettronico di Kilowatt
Il DRM-370 è il misuratore di Kilowatt trifase a quattro fili con la tecnologia
più avanzata disponibile sul mercato
L’energia consumata viene mostrata sul contatore a 6 cifre intere di colore
nero e una cifra decimale di colore rosso.
Specifiche tecniche
Tensione nominale
230/400 Vca
Tensione operativa
161/279 - 300/520Vca
5A
Corrente max
100A
Gamma operativa
0.6A - 100A
Tenuta di sovraccorrente
3000A per 0.01s
Gamma frequenza
operativa
50Hz ±10%
Consumo interno
≤2W / 10VA per fase
Dimensioni
140(A) x 70(L) x 64(P)
Peso
0,53 Kg
70
45
2KV per 1 minuto
Corrente di base (lb)
140
Tensione di base
90
35.5
Isolamento
4
44
64
21
CONTATORI ELETTRICI
®
ADM-1TE
Ref. 33101593
58.5
44
18
45
4
45
71
Caratteristiche generali
• Visualizzazione con led a 3 colori:
Verde: consumo nullo o meno di 4W
Salmone/rosa: consumo >4W, lampeggiante e consumo
Rosso lampeggiante:connessione inversa
• Display: 6+1 (000000,0kW)
• Classe di precisione: 1
• Tensione: 184 ~ 265Vac
• Corrente: 0.02 ~ 30A
• Frequenza: 50Hz ±10%
• Montaggio: su barra DIN-EN50022
• Interfaccia: accoppiatore ottico (SO secondo DIN 43864)
• Campo temperature limite: -20°C ~ +65°C
116
90
35
1 Modulo
Contatore analogico di Kilowatt a singola fase per guida DIN - 1 modulo
A richiesta disponibile anche modello digitale
PRO-1TE
Ref. 33103115
®
58.5
44.5
4
18
45
71.5
Caratteristiche generali
• Montaggio su guida DIN
• Display LCD a 7 cifre
• Semplice installazione
• Classe 1
• Contatore per interni grado di protezione IP-51
• Corrente: 5/45A
• Tensione: 230V nominale
• Frequenza: 50/60Hz
ADM-2TE
45
Contatore digitale di Kilowatt a singola fase su guida DIN
117.5
91
35
1 Modulo
®
Ref. 33103205
®
58.5
44
35
ADM-2D
140
4
45
Caratteristiche generali
• Tensione nominale (Un) 230V CA
• Tensione di lavoro 161 - 300V CA
• Isolamento: - tensione CA di tenuta 2KV per 1 minuto
tensione di tenuta alle scariche 6KV–1.2µS forma d’onda a impulso
• Corrente di base (Ib) 20 A
• Corrente nominale massima (Imax) 100 A
• Gamma corrente di lavoro 0.25A - 30A
• Tenuta sovracorrente 3000A per 0.01s
• Gamma frequenza di lavoro 50Hz ±10%
• Consumo di corrente interno ≤2W / 10VA
91
35.5
2 Moduli
Contatore analogico di Kilowatt a singola fase su guida DIN - 2 moduli
Ref. 33103210
22
58.5
44
35
140
4
45
Caratteristiche generali
• Tensione nominale (Un) 230V CA
• Tensione di lavoro 161 – 300V CA
• Isolamento: tensione CA di tenuta 2KV per 1 minuto
tensione di tenuta alle scariche a impulso 6KV–1.2µS forma d’onda
• Corrente minima (Imin) 1.0 A
• Corrente transitoria (Itr) 2.0 A
• Corrente di riferimento (Iref) 20 A
• Corrente massima (Imax) 100 A
• Gamma corrente di lavoro 1.0A - 100A
• Tenuta sovracorrente 3000A per 0.01s
• Gamma frequenza di lavoro 50Hz ±10%
• Consumo di corrente interno ≤2W / 10VA per fase
90
35.5
2 Moduli
Contatore digitale di Kilowatt a singola fase per guida DIN - 2 moduli
CONTATORI ELETTRICI
®
RMM-230
Ref. 33103110
Contatore elettronico di kWh singola fase
Questo contatore viene utilizzato per la misura della potenza elettrica in circuiti a
corrente alternata monofasi con frequenza di rete di 50Hz.
Specifiche tecniche
Tensione (nominale)
230 VAC (-15%+10%)
Corrente
10/40A
Frequenza
50Hz ±10%
Consumo
<2W/8VA
Temperatura d’uso
-25°C ~ +55°C
Classe di precisione
2
Display
00000Kw
105
144
195
115
®
RMM-380
Ref. 33103200
Contatore di energia elettrica trifase a quattro fili.
Specifiche tecniche
Tensione (nominale)
Tensione di lavoro
230/400V CA (3 ~)
161/279 – 300/520V CA (3 ~)
Corrente di base (Ib)
15A
Corrente nominale max (Imax)
60A
Gamma corrente di lavoro
1.5A - 100A
Tenuta sovracorrente
3000A per 0.01s
Gamma frequenza di lavoro
50Hz ±10%
Consumo di corrente interno
≤ 2W / 10VA per fase
Costante di taratura
30 giri per kWh
Classe di precisione
2
Isolamento
124.5
2KV per 1 minuto
Tensione di tenuta alle scariche a impulso
6KV – 1.2µS forma d’onda
236
321
165
Tensione CA di tenuta
La gamma completa dei nostri multimetri e tutte le specifiche tecniche sono disponibili sul nostro sito:
www.marcucci.it - cerca: contatori
23
CONTATORI ELETTRICI
®
SERIE EMP 230-30A
Ref.33101540
L’EMP 230 è una serie di contatori di elettricità a singola fase. Questi contatori aderiscono alle specifiche IEC61036 e
GB/T17215-2002, possono essere utilizzati a 50Hz o 60Hz, il consumo di elettricità viene visualizzato sul display nelle versione che lo hanno in dotazione o sul contatore analogico. I contatori sono anche equipaggiati di un’uscita SO per un semplice
monitoraggio in esterno.
Caratteristiche generali
• Display analogico
• Uscita SO
• Cover di protezione piccolo o grande
Specifiche tecniche
Tensione
Corrente
Classe di precisione
Frequenza
Corrente a richiesta
Assorbimento d’energia
tensione d’impulso
Uscita
Temperatura d’utilizzo
Dimensioni (mm)
®
230V AC
5 (30) A
1e2
50Hz o 60Hz
1,5(6)A - 1,5(9)A - 2,5(10)A - 3(12)A - 5(20)A - 10(40)A 15(60)A - 20(80)A
- 20(100)A 30(100)A
<2W
6Kv - 1,2µS forma d’onda
So
-20°C ~ -65°C
117 x 108 x 50 con cover di protezione larga
FLEXMATE
Contatore elettronico di kWh singola fase
Ideale per l’utilizzo in campeggi o stazioni balneari, completamente resistente all’acqua.
Ref. 33103140
Specifiche tecniche
Tensione (nominale)
230 VAC
Corrente max.
16A
Frequenza
50/60Hz
Lunghezza cavi:
50cm per lato
Grado di protezione:
IP-54
Classe di precisione:
1
Temperatura operativa:
-25°C ~ +50°C
Presa
2 poli + terra
2 P+T
24
Spina
2 poli + terra
2 P+T
CONTATORI ELETTRICI
®
SERIE EMP 380-60A
L’EMP380 è una serie di nuovi contatori elettrici tri-fase con un alta precisione di lettura.
Gli EMP380 possono essere utilizzati sia per la misurazione a 50Hz che a 60Hz di una rete elettrica attiva. Questi contatori
aderiscono alle specifiche GB/T17215-2002 e IEC60521 per l’energia attiva, questi sono anche equipaggiati di un’uscita
SO per un semplice monitoraggio in esterno.
Gli EMP380 sono disponibili nelle versioni con display analogico 5+1, LED e LCD.
Caratteristiche generali
• Display LED, LCD o analogico
• Alta precisione di misurazione
• Uscita SO
• Cover maggiorate disponibili
Specifiche tecniche
CT/VT
CT/VT 3x1,5(6)A - 3x3(6)A
Diretto
3x5(25)A - 3x10(50)A - 3x15(60)A - 3x20(80)A - 3x20(100)A
Classe di precisione:
1e2
Frequenza:
50Hz/60Hz
Assorbimento d’energia:
<1,5W/6VA per fase
Tensione AC:
2KV per 1 minuto
Tensione d’impulso:
6KV - 1,2µS forma d’onda
Temperatura d’utilizzo:
- 20°C ~ + 65°C
Modelli
EMP380-60A (analogico)
EMP380-60A (Led)
EMP380-60A (Lcd)
EMP380-100A (analogico)
218 x 145 x 73,5 senza cover di protezione
271,8 x 150,8 x 73,5 con cover di protezione grande
Ref. 33101555
Ref. 33101560
Ref. 33101565
Ref.33101567
131
145
205 ± 7
Dimensioni:
203.5
218
Corrente attiva:
73.5
25
CONTATORI ELETTRICI
®
D-SYSTEM
Sistema di contatori di elettricità con scheda monouso
Innovativo sistema di controllo e gestione di energia elettrica tramite contatori elettronici a singola fase, i quali, oltre a mostrare il consumo vengono attivati da una carta con microchip che ne limita il consumo in base alla somma caricata anticipatamente.
Queste carte vengono “caricate” da un programmatore in base ad una tariffa stabilita dal gestore del sistema.
Esaurita la somma programmata, il contatore blocca l’erogazione di energia elettrica e una
nuova scheda permetterà una nuova erogazione.
Il contatore è dotato di un sistema anti-manomissione, appena si tenta di aprirlo, il contatore blocca il passaggio di elettricità e per ripristinarlo è necessaria una carta con microchip particolare
denominata Master.
L’operazione di caricamento del credito può essere effettuato esclusivamente da persone autorizzate tramite una password, aumentando il grado di sicurezza della gestione del sistema.
Molteplici i campi di utilizzo per il controllo e la gestione dei consumi a pagamento di energia
elettrica, indispensabile nei campeggi, in appartamenti, magazzini o spazi in affitto.
Nel D-SYSTEM le carte dotate di chip una volta esaurito il credito non sono riutilizzabili.
Programmatore con RS-232 per possibilità di interfacciarsi con PC
D-SYSTEM con schede monouso
®
DCCP: Programmatore di memoria per schede con chip
Ref. 33101515
DCM230: Contatore di elettricità monofase 230V 30A
Ref. 33101500
Scheda con chip monouso
Ref. 33101505
Scheda con chip per reset del contatore (Master)
Ref. 33101510
R-SYSTEM
Sistema di contatori di elettricità con scheda ricaricabile
Innovativo sistema di controllo e gestione di energia elettrica tramite contatori elettronici a singola fase, i quali, oltre a
mostrare il consumo vengono attivati da una carta con microchip che ne limita il consumo in base alla somma caricata
anticipatamente.
Queste carte vengono “caricate” da un programmatore in base ad una tariffa stabilita dal gestore del sistema.
Esaurita la somma programmata, il contatore blocca l’erogazione di energia elettrica e una nuova scheda permetterà una
nuova erogazione.
Il contatore è dotato di un sistema anti-manomissione, appena si tenta di aprirlo, il contatore
blocca il passaggio di elettricità e per ripristinarlo è necessaria una carta con microchip particolare denominata Master.
L’operazione di caricamento del credito può essere effettuato esclusivamente da persone autorizzate tramite una password, aumentando il grado di sicurezza della gestione del sistema.
Molteplici i campi di utilizzo per il controllo e la gestione dei consumi a pagamento di energia
elettrica, indispensabile nei campeggi, in appartamenti, magazzini o spazi in affitto.
Nel sistema R-SYSTEM le carte possono essere riutilizzate più volte, ma sono dedicate, cioè
ad ogni contatore corrisponde una specifica carta.
La scheda riutilizzabile, caricata dal programmatore (RCCP), una volta inserita nel contatore
(RCM230), trasferisce il credito nel contatore scaricando la carta.
Programmatore con RS-232 per possibilità di interfacciarsi con PC
R-SYSTEM con schede ricaricabili
26
RCCP: Programmatore di memoria per schede con chip
Ref. 33101535
RCM230: Contatore di elettricità monofase 230V 30A
Ref. 33101520
Scheda con chip dedicata ricaricabile
Ref. 33101525
Scheda con chip per reset del contatore (Master)
Ref. 33101530
MAGNETOTERMICI
DM-16-63
Ref. 33103215
Differenziale magnetotermico
Caratteristiche generali
• 16A
• Sensibilità 0.03A
• 2 posizioni
DM-25-63
Ref. 33103220
Differenziale magnetotermico
Caratteristiche generali
• 25A
• Sensibilità 0.03A
• 2 posizioni
TLF 1-16A
Ref. 33103190
Interruttore automatico magnetotermico ad una posizione
Caratteristiche generali
• Numero di poli: 1P
• Corrente nominale: 1/6A
• Tensione nominale: 230(240)/400(415)Vac
• Frequenza nominale: 50(60)Hz
• Durata elettrica/meccanica: 8000 operazioni
• Morsetti: 25mm2 max
TLF 1-32A
Ref. 33103180
Interruttore automatico magnetotermico ad una posizione + neutro
Caratteristiche generali
• Numero di poli: 1P+N
• Corrente nominale: 32A
• Tensione nominale: 230(240)Vac
• Frequenza nominale: 50(60)Hz
• Durata elettrica/meccanica: 4000 operazioni
• Morsetti: 10mm2 max
TLF 10-32A
Ref. 33103185
Interruttore automatico magnetotermico ad una posizione
Caratteristiche generali
• Numero di poli: 1P
• Corrente nominale: 10/32A
• Tensione nominale: 230(240)/400(415)Vac
• Frequenza nominale: 50(60)Hz
• Durata elettrica/meccanica: 8000 operazioni
• Morsetti: 25mm2 max
TLF 40-63A
Ref. 33103195
Interruttore automatico magnetotermico ad una posizione
Caratteristiche generali
• Numero di poli: 1P
• Corrente nominale: 40/63A
• Tensione nominale: 230(240)/400(415)Vac
• Frequenza nominale: 50(60)Hz
• Durata elettrica/meccanica: 8000 operazioni
• Morsetti: 25mm2 max
27
CONTATORI ELETTRICI
HEM-25
Ref. 33106940
Misuratore di energia
L’uso dell’ HEM-25 assicura trasparenza nei consumi di energia, le misure eseguite con questo
strumento riserveranno non poche sorprese.
Basterà inserire l’HEM-25 nella presa di corrente e la spina del prodotto in esame nella
presa del HEM-25 e avrà l’immediata misura del consumo di energia elettrica. Questo
consentirà di contenere i consumi energetici e di conseguenza risparmiare denaro.
Specifiche tecniche
Alimentazione:
Corrente max collegabile
Corrente max
230 Vac / 50Hz
3000W (3kW)
13A
±1% ±1W tipica (max. ±2.5 e ±2W per misure fino a 2500W)
Tollerenza
(±4% per misure oltre e i 2500W)
Max corrente display
il led lampeggia a 3000W
Gamma di programmazione 0.01 a 99.99
Misura tensione
1V
Misura corrente
0.01A
Potenza attiva e apparente 1W
Energia (kWh) / costo
0.01
PM-150
Ref. 33100390
Misuratore reale di KW/h
Il PM-150 non è stato progettato solamente per garantire la sicurezza ed il risparmio di energia, ma anche come temporizzatore per gli elettrodomestici e le apparecchiature elettriche in genere.
L’uso del PM-150 assicura trasparenza nei consumi di energia, le misure eseguite con questo
strumento riserveranno a non poche sorprese.
Basterà inserire il PM-150 nella presa di corrente e la spina del prodotto in esame nella presa
del PM-150 si avrà l’immediata misura del consumo di energia elettrica. Questo consentirà di
contenere i consumi energetici e di conseguenza risparmiare denaro.
Caratteristiche generali
• Avviso di sovraccarico
• Indicazione consumo energia
• Letture valori Volt e Watt max
• Calcolo costo energia
• Rilevazione tempo di utilizzo energia
• Timer di acccendimento/spegnimento apparati
• Orologio
• Dimensioni/Peso: 108 x 72 x 44mm / 216g
Specifiche tecniche
Modello
PM-130 modello economico con timer Ref. 33100391
per l’impostazione dell’avvio conteggio
consumo
28
Alimentazione:
Consumo:
Carico massimo:
230 V CA
16A
2.500 Watt, minimo carico 3W
Funzione
Volmetro
Amperometro
Wattmetro
Volt/Ampere
Frequenzimetro
Misura Kilowattora
Tempo Kilowattora
Portata
85 ~230 V rms
0.00 ~ 15.00 A rms
0 ~ 1.875 Watt
0 ~ 1.875 VA
47.0 - 63.0 Hz
0.00 - 9999
00:00 ~ 9999
Precisione
0.20%
0.30%
0.50%
0.50%
±0.1 Hz
0.50%
30 ppm
1%
1%
2%
2%
2%
2%
ANALIZZATORE DI POTENZA
®
DMM-3000
Ref. 33103160
Misuratore di consumo di energia elettrica
Il DMM 3000 è un multimetro digitale modulare, che può essere utilizzato
per il monitoraggio e il controllo di impianti elettrici. Il DMM 3000 è in grado
di misurare e analizzare dati in tempo reale, quali U, I P, Q, S, COS φ , F, kWh,
kvarh, ecc. Il DMM3000 ha le seguenti funzioni: porta di comunicazione RS
-485 e uscita analogica programmabile a 4 canali, 2 uscite impulsive (per
l’energia attiva e l’energia reattiva), 8 segnali remoti per modalità on/off, 4
memorizzazioni programmabili per l’allarme superamento limiti, l’uscita relé,
la memorizzazione dei dati min/max e gli eventi SOE.I parametri includono
il PT, il CT, l’indirizzo di comunicazione, la velocità di trasmissione, l’orologio,
il periodo della richiesta, l’uscita analogica programmabile, l’uscita relé programmabile, lo stato di accensione/spegnimento (On/off), i segnali digitali
(numerici), il parametro di superamento limiti, la password di sistema.L’operatore può impostare sul PC l’uscita analogica e i parametri di superamento
limiti.Tutti gli strumenti soddisfano tutte le più importanti richieste contenute
nelle normative inerenti la compatibilità elettromagnetica e l’isolamento di
sicurezza (norme IEC61000, IEC1010 e normativa EN61010). I dispositivi
sono stati progettati, prodotti e testati in conformità con il Sistema di Qualità
ISO 9001.
Funzioni monitoraggio:
• 4 o 8 segnali digitali (opzionale)
• Tensione non bilanciata
• Corrente non bilanciata
• Richiesta statistica con etichetta dei tempi.
Funzioni di allarme/controllo programmabili
I parametri programmabili per il superamento dei limiti comprendono:
• U, I, In, COS φ, F
• Direzione errata potenza attiva, errata sequenza fasi.
• Tensione trifase non bilanciata
• Richiesta potenza attiva trifase 3 e richiesta potenza reattiva trifase
• Segnale stato allarme/controllo
Controllo superamento limiti per esecuzioni / diseccitazione relé:
• In base alle diverse grandezze elettriche si possono impostare diversi valori di superamento
limiti e tempi diversi prima che l’azione inizi in maniera separata, ma con una sola uscita
del relé.
• Il tempo di ritardo alla diseccitazione del relé può essere impostato da 0 a 255s.
• Tutti i segnali di azioni di superamento limiti possono essere letti dalla porta di comunicazione.
Specifiche tecniche
Corrente CA
Tensione CA
Stato di On/Off
Potenza ausiliaria
Modalità visualizzazione
Segnale d’uscita
Uscita analogica
Uscita impulso
Uscità relé
1A, 2A, o 5A (opzionale) - Potenza assorbita: =0,2VA per fase - Capacità sovraccarico: 2 x valore nominale continuo,
100A/1s non continuo - Portata misurazione: da 0.5% a 120%
Tensione continua d’ingresso: =600V
Potenza assorbita: =0,2VA per fase
Capacità sovraccarico: 2 x valore nominale continuo, 2500V/1s non continuo
Portata misurazione: da 4% a 120%
Portata frequenza consentita: da 45 a 55Hz o da 55 a 65 Hz
Tensione isolata: 4000Vac - Forma ingresso: contatto a secco
24-80Vac/Vcc o 85-265Vac/Vcc (opzionale)
Display LCD con retroilluminazione intensiva - Ambiente adatto: da -20°C a +60°C
Comunicazione uscita digitale
Numero di uscite: 2 canali Tipo canali: RS-485, isolati
Protocollo: Modbus RTU
Velocità trasmissione: 2400, 4800, 9600, 19200bps
Canali d’uscita: 4 canali programmabili, isolati
Segnale d’uscita: da 4 a 20mA o da 0 a 5V (opzionale) Tensione isolata: 2000Vac
2 Uscite impulsive (energia attiva e reattiva per ciascuna)
Costante impulso: 1600imp/kWh, 1600imp/kvarh
Canali d’uscita: 2 canali/4 canali programmabili - Tipo: contatto meccanico, isolato
Portata contatto: 1A/250Vca
29
PINZE AMPEROMETRICHE
PAD-267
Ref. 33102170
Pinza amperometrica digitale
a norme IEC 1010, può essere utilizzata per la misura su impianti
di categoria II, purchè le tensioni non superino mai i 600V.
Caratteristiche generali
• Tensione MAX. tra i terminali e la messa a terra: 600Vrms.
• Velocità di campionamento: 2 volte/sec per i dati digitali
• Display: LCD 3 1/2 digit con lettura max. 1999.
• Fonte di alimentazione: 3Vcc x 3, CR2032
• Diametro aperture ganasce: cavi Ø28mm.
• Dimensione massima conduttore: Ø28mm.
• Indicatore di batteria scarica
Specifiche tecniche
Funzioni
Corrente AC
Tensione DC
Tensione AC
Resistenza
Gamma
2A ~ 200A
600V
600V
2kΩ
Risoluzione
0.001A ~ 0.1A
1V
1V
1Ω
Precisione
±(2%+5)
±(1%+5)
±(1.5%+5)
±(1%+5)
Funzioni
Continuità
Gamma
Segnale sonoro continuità
≤circa 50Ω
PAD-31
Ref. 33100920
PAD-266
Ref. 03096065
Pinza amperometrica multifunzione
• Compatta e dalle minime dimensioni (solo 155 x 66 x 31 mm)
• Rilevatore di tensione a distanza AC 100V - 600V
• Torcia incorporata
• Funzioni: ACA/DCA 200A - Frequenza
• Diametro cavo: 18mm
• Display retro-illuminato a 2400 counts
• Autospegnimento
• Ritenuta dati
• Indicatore di batteria scarica
• Fornito di custodia, 2 batterie 1,5V AAA e manuale
Tensioni AC
Tensioni DC
1V a 1000V
200 V/750 V ± 1.0%
20 A ± 5.0%
Correnti AC
200 A/1000 A ± 2.0%
Resistenza
Da 200 Ohm a 2 M Ohm ± 1.0%
Controllo continuità con cicalino e Ritenuta dei dati
• Disponibile anche il modello M-266C con lettura della temperatura: Ref. 03096066
• Disponibile anche il modello M-266F con lettura della frequenza: Ref. 03096067
M-261
Ref. 03096068
Tester per le misure di isolamento
•
•
•
•
•
Tensione nominale: 500V DC
Tensione tra i terminali V2 e COM: < 3V DC
Tensione tra i terminali Ext e COM: < 3V DC
Alimentazione: Quattro elementi formato AA
Durata batteria: 30 ore di funzionamento
continuo
• Temperatura operativa: -20°C~+60°C, 80% RH
• Temperatura di stoccaggio: -20°C ~ +60°C,
0 ~ 80%RH
• Precisione: La precisione viene garantita entro la gamma di temperatura di 23°C ±5°C
• Dimensioni/Peso: 90 x 70 x 50mm /200g
• Fornito di una coppia di puntali, batterie e
manuale d’uso
Gamma
Gamma effettiva
Precisione
20 MOhm
100 KOhm ~ 19.99 MOhm
±(2%rdg + 2dgt)
2000 MOhm
10 MOhm ~ 1999 MOhm
±(4%rdg + 2dgt)
Per la gamma dei 500Mohm od inferiore la precisione è di ±(5% rdg + 2dgt)
30
PINZE AMPEROMETRICHE
PA-33
Ref. 33100250
Pinza amperometrica digitale AC-DC True RMS
• Rilevazioni in vero valore efficace (true RMS)
• Ampio display retroilluminato LCD 4000 counts,
con barra analogica
• Auto-spegnimento
• Memorizzazione dei valori minimi e massimi dei
picchi di corrente e tensione rilevati
• Possibilità di “bloccare” sul display il valore rilevato
Specifiche tecniche
Funzione
Corrente AC
Corrente DC
Tensione AC
Tensione DC
Resistenza
Capacità
Frequenza
Temperatura
Cicalino di continuità e controllo diodi
• Indicazione di batteria scarica
• Indicazione di fuori gamma
• Alimentazione: una batteria 9V IEC 6F22
• Apertura 30mm circa
• Dimensioni/Peso: 229 x 80 x 49mm/303g
• Fornito con batteria, coppia di puntali, sonda tipo
K, custodia e manuale.
Gamme misurazioni
0 - 40A - 400A - 1000A
0 - 40A - 400A - 1000A
400mV - 4 - 40 - 400 - 600V
400mV - 4 - 40 - 400 - 600V
da 400 a 40MOhm
da 4nF a 40mF
4.000kHz
da -40°C a 1000°C
Risoluzione
0.01A - 0.1A - 1A
0.01A - 0.1A - 1A
0.1 mV - 0.001 - 0.01 - 0.1-1V
0.1 mV - 0.001 - 0.01- 0.1 - 1V
0.1Ω a10kΩ / da 0.1Ω a 10kΩ
da 0.001nF a 0.01mF
0.001kHz
1°C
PA-3
Ref. 33096808
Pinza amperometrica digitale AC-DC 4000 counts
• Ritenuta dei dati
• Auto-spegnimento
• Ampio display LCD 4000 counts retroilluminato
• Indicazione di batteria scarica
• Protezione elettronica da sovraccarico
• Corrente AC/DC
• Cicalino di continuità e controllo diodi
• Dimensioni: 205 x 70 x 37 mm
• Funzione di zero
• Peso: 200 gr.
Specifiche tecniche
Funzione
Corrente AC
Corrente DC
Tensione AC
Tensione DC
Resistenza
Capacità
Frequenza
Temperatura
Tensione circuito aperto 1.5V
Gamma max.
400A
400A
600V
600V
20MΩ
100 µF
150MHz
1000°C/1832°F
Precisione
±(3.0%+4d)
±(2.5%+5d)
±(1.5%+2d)
± (0.5%+1d)
±(3.0%+5d)
±(2.5%+5d)
±(1.2%+2d)
±(3.0%+5d)
DT-9702
Ref. 33096807
Pinza amperometrica AC/DC e multimetro 10 funzioni
• Regolazione automatica della gamma
• Pulsante regolazione zero
• Autospegnimento
• Cicalino di continuità e controllo diodi
• Funzione di ritenuta dati
• Dimensioni/Peso: 181 x 43 x 30mm / 225g
• Display LCD a 4000 counts con indicazione di
• Fornito di batteria, puntali e manuale d’uso
funzione
Specifiche tecniche
Funzione
Corrente AC
Corrente DC
Tensione AC
Tensione DC
Resistenza
Capacità
Frequenza
Gamma max.
20A - 40A - 200A
20A - 40A - 200A
4 - 40 - 400 - 600V
400mV - 4 - 40 - 400 - 600V
400Ω-4-40-400-400KΩ-4-40MΩ
4 - 40 - 400µF/4 - 40 - 200µF
10-100-1000Hz/10-100 -1000KHz - 10MHz
Precisione
10mA - 100mA
10mA - 100mA
1mV - 1V - 1V
0.1mV
0.1Ω - 10KΩ
1pF - 0.1µF
0.001Hz - 1KHz
31
PINZE AMPEROMETRICHE
PA-48
Ref. 33101350
Pinza amperometrica AC/DC
Caratteristiche generali
• Tensione corrente AC con vero valore efficace (TRUE RMS)
• Potenza effittiva AC/DC 240kW
• Display da 1,2” pollici (30mm)
• Protezione elettronica da sovraccarico
• Cicalino di continuità e controllo Diodi
• Funzione di ritenuta dati
• Funzione di Zero DCA
• Autospegnimento
• Indicazione di batteria scarica
• Corrente AC/DC
• Dimensioni/Peso: 229 x 80 x 49mm / 303gr.
Specifiche tecniche
Funzione
Corrente AC
Corrente DC
Tensione AC
Tensione DC
Resistenza
Frequenza
Potenza/Watt DC+AC
Gamma max.
1000A
1000A
600V
600V
40MOhm
100Kz
240kW
Risoluzione
1A
1A
0.1mV
0.1mV
0.1 Ohm
0.001Hz
0,1Kw
Precisione
±(2.5%+5d) ±2.0%
±(3.0%+4d) ±1.8%
±(0.8%+2d) ±0.8%
±(1.0%+4d) ±0.8%
±(1.0%+4d) ±1.0%
±(1.2%+3d) ±1.5%
±(3.0%+5d) ±2.5%
PA-37
Ref. 33101360
Pinza amperometrica ad alta risoluzione
Caratteristiche generali
• Apertura mascella 0.5”
• Alta risoluzione 1mA
• Misurazione corrente AC/DC
• Fornisce un ampia gamma di misurazioni
• Progettato per la sicurezza secondolo standard IEC 61010-2-032, CAT III, 600V grado
d’inquinamento 2
• Funzione di ritenuta dati e valore massimo
• Gamma dinamica piena scala di 4000 cifre
• Autospegnimento
• Dimensioni/Peso: 210 x 70 x 37mm / 200g
Specifiche tecniche
Funzione
Corrente AC
Corrente DC
Tensione AC
Tensione DC
Resistenza
Frequenza
%Duty
Test Diodi
Test continuità
32
Gamma
Risoluzione minima
4A, 200A
1mA
4A, 400A
1mA
400mV ~ 600V
0.1mV
400mV ~ 600V
0.1mV
400Ω ~ 40MΩ
0.1Ω
5Hz ~ 10MHz
0.001Hz
5% ~ 99.9%
0.1%
Corrente test a 0.3mA, tensione circuito aperto 1,5V
Soglia 50Ω
Precisione
±(2.5%+5d)
±(2.5%+4d)
±(2.0%+4d)
±(1.5%+3d)
±(1.5%+2d)
±(1.2%+3d)
±(1.2%+3d)
