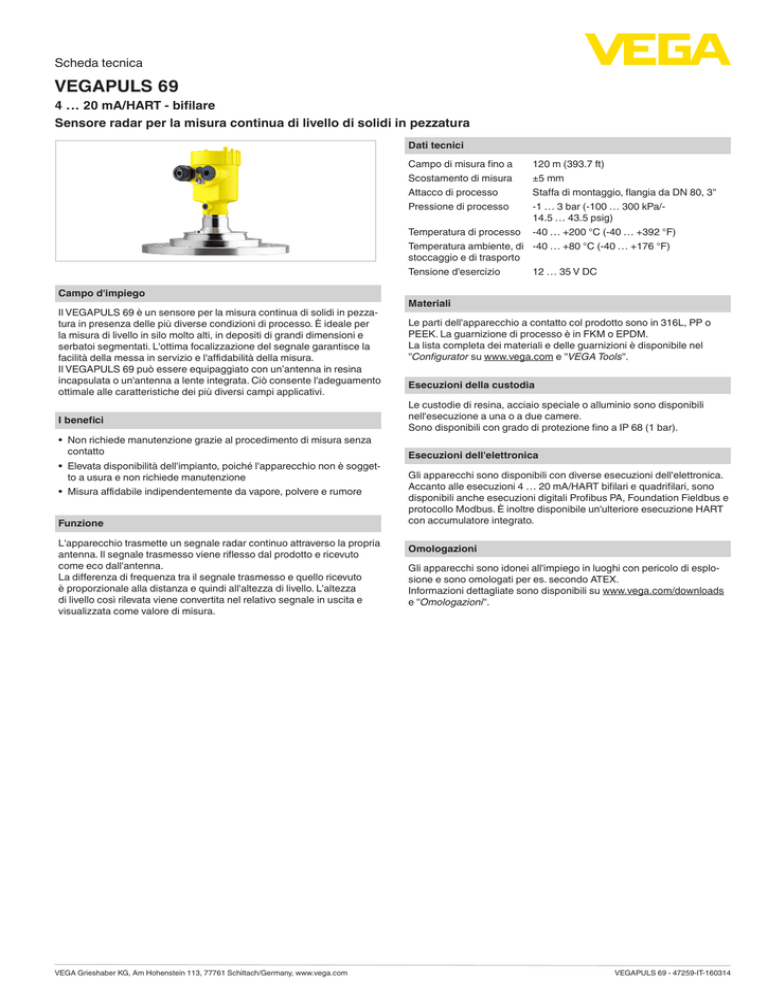

Scheda tecnica
VEGAPULS 69
4 … 20 mA/HART - bifilare
Sensore radar per la misura continua di livello di solidi in pezzatura
Dati tecnici
Campo di misura fino a
Scostamento di misura
Attacco di processo
Pressione di processo
120 m (393.7 ft)
±5 mm
Staffa di montaggio, flangia da DN 80, 3"
-1 … 3 bar (-100 … 300 kPa/14.5 … 43.5 psig)
Temperatura di processo -40 … +200 °C (-40 … +392 °F)
Temperatura ambiente, di -40 … +80 °C (-40 … +176 °F)
stoccaggio e di trasporto
Tensione d'esercizio
12 … 35 V DC
Campo d'impiego
Il VEGAPULS 69 è un sensore per la misura continua di solidi in pezzatura in presenza delle più diverse condizioni di processo. È ideale per
la misura di livello in silo molto alti, in depositi di grandi dimensioni e
serbatoi segmentati. L'ottima focalizzazione del segnale garantisce la
facilità della messa in servizio e l'affidabilità della misura.
Il VEGAPULS 69 può essere equipaggiato con un’antenna in resina
incapsulata o un'antenna a lente integrata. Ciò consente l'adeguamento
ottimale alle caratteristiche dei più diversi campi applicativi.
I benefici
• Non richiede manutenzione grazie al procedimento di misura senza
contatto
• Elevata disponibilità dell'impianto, poiché l'apparecchio non è soggetto a usura e non richiede manutenzione
• Misura affidabile indipendentemente da vapore, polvere e rumore
Funzione
L'apparecchio trasmette un segnale radar continuo attraverso la propria
antenna. Il segnale trasmesso viene riflesso dal prodotto e ricevuto
come eco dall'antenna.
La differenza di frequenza tra il segnale trasmesso e quello ricevuto
è proporzionale alla distanza e quindi all'altezza di livello. L'altezza
di livello così rilevata viene convertita nel relativo segnale in uscita e
visualizzata come valore di misura.
VEGA Grieshaber KG, Am Hohenstein 113, 77761 Schiltach/Germany, www.vega.com
Materiali
Le parti dell'apparecchio a contatto col prodotto sono in 316L, PP o
PEEK. La guarnizione di processo è in FKM o EPDM.
La lista completa dei materiali e delle guarnizioni è disponibile nel
"Configurator su www.vega.com e "VEGA Tools".
Esecuzioni della custodia
Le custodie di resina, acciaio speciale o alluminio sono disponibili
nell'esecuzione a una o a due camere.
Sono disponibili con grado di protezione fino a IP 68 (1 bar).
Esecuzioni dell'elettronica
Gli apparecchi sono disponibili con diverse esecuzioni dell'elettronica.
Accanto alle esecuzioni 4 … 20 mA/HART bifilari e quadrifilari, sono
disponibili anche esecuzioni digitali Profibus PA, Foundation Fieldbus e
protocollo Modbus. È inoltre disponibile un'ulteriore esecuzione HART
con accumulatore integrato.
Omologazioni
Gli apparecchi sono idonei all'impiego in luoghi con pericolo di esplosione e sono omologati per es. secondo ATEX.
Informazioni dettagliate sono disponibili su www.vega.com/downloads
e "Omologazioni".
VEGAPULS 69 - 47259-IT-160314
Scheda tecnica
Uso
Informazione
La calibrazione dell'apparecchio si esegue mediante il tastierino di
taratura con display PLICSCOM opzionale oppure via PC con software
di servizio PACTware e relativo DTM.
Ulteriori possibilità di calibrazione sono offerte da un Communicator
HART, nonché da programmi specifici come AMS™ o PDM.
Su www.vega.com sono disponibili ulteriori informazioni sulla gamma di
prodotti VEGA.
Nella sezione Downloads, all'indirizzo www.vega.com/downloads sono
disponibili istruzioni d'uso, descrizioni degli apparecchi, opuscoli di
settore, documenti di omologazione, disegni degli apparecchi e altro
ancora.
Sono inoltre a disposizione file GSD ed EDD per sistemi Profibus PA,
nonché file DD e CFF per sistemi Foundation Fieldbus.
Scelta dell'apparecchio
Il "Finder" su www.vega.com/finder e "VEGA Tools" consente di scegliere il principio di misura adeguato per la specifica applicazione.
Informazioni dettagliate sulle esecuzioni dell'apparecchio sono disponibili sul "Configurator" su www.vega.com/configurator e "VEGA Tools".
Contatto
Per informazioni sulla filiale VEGA di competenza si rimanda alla nostra
homepage www.vega.com.
Allacciamento elettrico
2
3
4...20mA
(+)1
2(-)
5
6
7
8
4
1
Vano dell'elettronica e di connessione della custodia ad una camera
1
2
3
4
Alimentazione in tensione/uscita del segnale
Per tastierino di taratura con display e/o adattatore d'interfaccia
Per unità esterna d'indicazione e di calibrazione
Morsetto di terra per il collegamento dello schermo del cavo
ø 75 mm
(2.95")
ø 115 mm
(4.53")
max. 10°
63 mm
(2.48")
170 mm / 300 mm
(6.69") / (11.81")
Dimensioni
2
1
Dimensioni VEGAPULS 69
1 Antenna a cono di resina con staffa di montaggio
2 Antenna a lente rivestita di metallo con supporto orientabile
