Scuola Media Statale “Vincenzo Bellini” - Roma

TECNOLOGIA
Progettazione di un’unità immobiliare: come si disegna un prospetto
Il prospetto é un disegno tecnico molto utile nella rappresentazione di un edificio da ristrutturare o
da realizzare perché serve a studiare (nel rilievo) e a definire (nel progetto) forma e dimensioni
dell’edificio. Infatti il prospetto rappresenta tutto ciò che può vedersi osservando le facciate di un
palazzo: si può avere una visione d’insieme, per valutare l’impatto visivo e la simmetria (o la
dissimmetria) dei vari elementi che compongono la facciata e si può comprendere meglio
l’articolazione spaziale dell’edificio.
Il disegno va effettuato tenendo conto di:
- sviluppo in pianta dell´edificio;
- sviluppo in altezza;
- posizionamento in maniera adeguata di tutte le aperture (porte, finestre, porte-finestre)
presenti;
- indicazione di eventuali diversi materiali di rivestimento (laterizi, fasce basamentali di pietra,
fasce marcapiano, balconi, davanzali…)
I quattro prospetti dell’unità immobiliare in oggetto sono delle proiezioni ortogonali, si tratta di viste
su un piano verticale. La scala di rappresentazione dei prospetti dipende dalle dimensioni
dell’opera in progetto, nel nostro caso la scala scelta é 1:100 come le piante del piano terra e del
piano primo già studiate.
Mentre nel prospetto si disegna una vista simile a quella reale, invece le piante e le sezioni sono
ottenute con un’operazione tecnica di taglio (sezione) che li rende estremamente astratti, lontani
da qualsiasi percezione visiva; per questo sono adatti a comunicare con persone esperte nella
rappresentazione tecnica (progettisti, maestranze di cantiere, uffici tecnici).

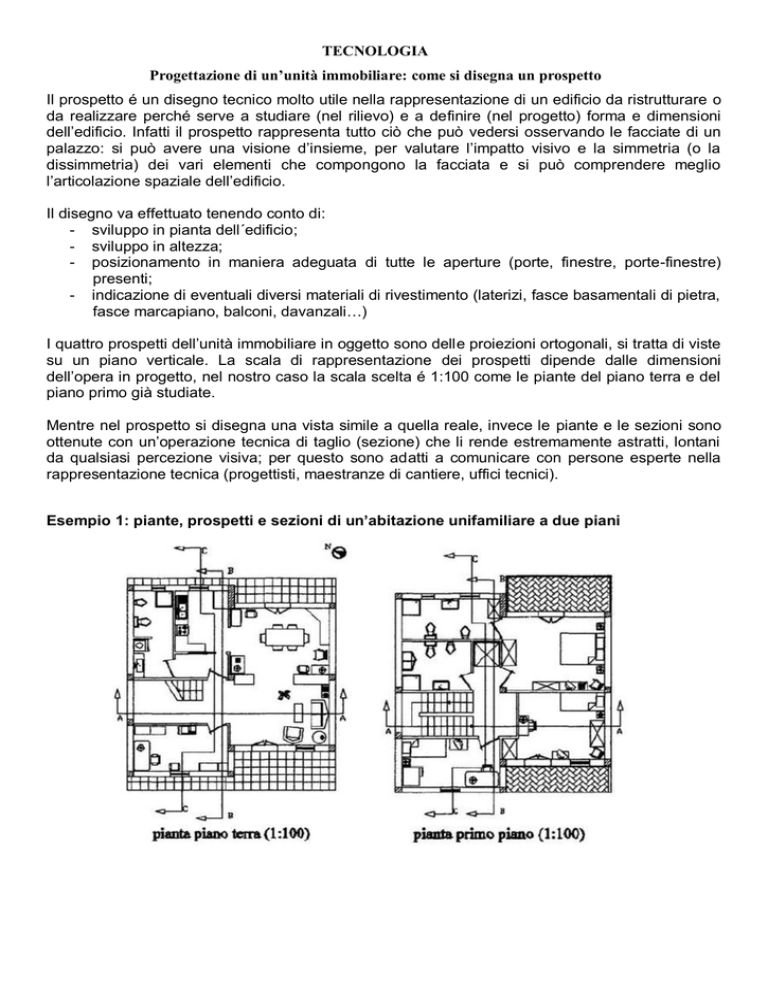

Esempio 1: piante, prospetti e sezioni di un’abitazione unifamiliare a due piani
Esempio 2: prospetti di un edificio ad un solo
piano, con l’indicazione delle altezze
Roma, gennaio 2016
sezione di un edificio con un piano
orizzontale per disegnare la pianta
prof.ssa Chiara Di Girolamo
2
