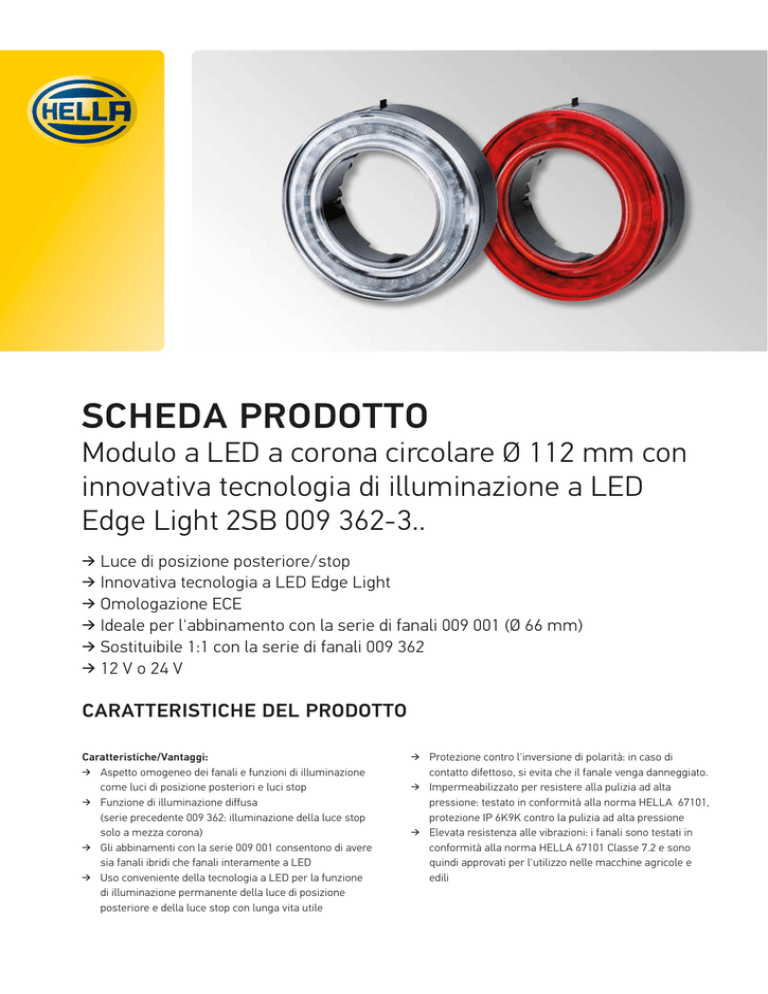

SCHEDA PRODOTTO
Modulo a LED a corona circolare Ø 112 mm con
innovativa tecnologia di illuminazione a LED
Edge Light 2SB 009 362-3..
➔➔ Luce di posizione posteriore/stop
➔➔ Innovativa tecnologia a LED Edge Light
➔➔ Omologazione ECE
➔➔ Ideale per l'abbinamento con la serie di fanali 009 001 (Ø 66 mm)
➔➔ Sostituibile 1:1 con la serie di fanali 009 362
➔➔ 12 V o 24 V
CARATTERISTICHE DEL PRODOTTO
Caratteristiche/Vantaggi:
➔➔ Aspetto omogeneo dei fanali e funzioni di illuminazione
come luci di posizione posteriori e luci stop
➔➔ Funzione di illuminazione diffusa
(serie precedente 009 362: illuminazione della luce stop
solo a mezza corona)
➔➔ Gli abbinamenti con la serie 009 001 consentono di avere
sia fanali ibridi che fanali interamente a LED
➔➔ Uso conveniente della tecnologia a LED per la funzione
di illuminazione permanente della luce di posizione
posteriore e della luce stop con lunga vita utile
➔➔ Protezione contro l'inversione di polarità: in caso di
contatto difettoso, si evita che il fanale venga danneggiato.
➔➔ Impermeabilizzato per resistere alla pulizia ad alta
pressione: testato in conformità alla norma HELLA 67101,
protezione IP 6K9K contro la pulizia ad alta pressione
➔➔ Elevata resistenza alle vibrazioni: i fanali sono testati in
conformità alla norma HELLA 67101 Classe 7.2 e sono
quindi approvati per l'utilizzo nelle macchine agricole e
edili
DETTAGLI TECNICI
Dati tecnici
Tensione di esercizio
Disegno quotato
12 V e 24 V
Omologazione ECE
Funzioni
Assorbimento di
potenza
7R-025889
Luce di
posizione
posteriore / stop
30 LED rossi
Luce di
posizione
posteriore
12 V / 0,2 W / 0,02 A
24 V / 0,75 W / 0,03 A
Luce stop
12 V / 3,5 W / 0,29 A
24 V / 3,8 W / 0,16 A
Disposizione contatti
Protezione contro
l'inversione di
polarità
Sì
Specifiche
Norma HELLA 67101, classe 7.2 Agro
Misura dei fanali
Ø 112,3 x 48,9 mm
Temperatura di
esercizio
Da - 40°C a + 50°C
Classe di protezione
IP
IP 6K9K
Fissaggio
mediante tre viti PT4
e anello adattatore
Collegamento
elettrico
Cavo da 250 mm con connettore AMPSUPERSEAL da 3 poli
1: nero, luce di posizione posteriore
2: bianco, massa
3: rosso, luce stop
Connettore corrispondente: AMP-SUPERSEAL (AMP 282087-1) da 3 poli
Immagine del prodotto
Codice articolo
2SB 009 362-301
2SB 009 362-321
2SB 009 362-311
2SB 009 362-331
Funzionalità
Luce di posizione
posteriore / stop
Luce di posizione
posteriore / stop
Tensione
Plastica
UI
rosso
1
senza
prismature
1
12 V
24 V
12 V
24 V
Accessori
Codice articolo
Denominazione
VPE
9HB 163 085-001
Anello decorativo, argento
1
9HB 163 085-012
Anello decorativo, cromato
1
9XD 161 119-007
Anello adattatore per l'abbinamento con moduli a lampadine a incandescenza della serie 009 001
30
9XD 161 119-017
Anello adattatore per l'abbinamento con moduli a LED e catadiottri della serie 009 001
30
8KW 744 807-801
Set di connettori AMP-SUPERSEAL a 3 poli
1
© HELLA KGaA Hueck & Co., Lippstadt J00950/07.15 Con riserva di modifiche ai prezzi e ai contenuti.
