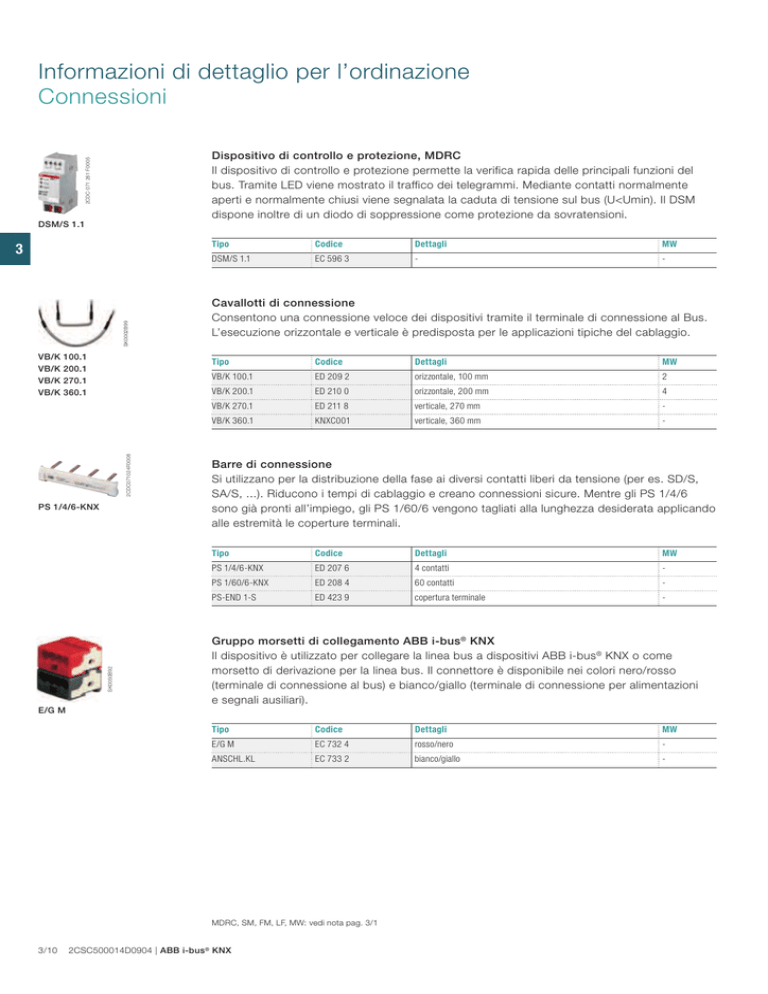

Informazioni di dettaglio per l’ordinazione Connessioni 2CDC 071 261 F0005 Dispositivo di controllo e protezione, MDRC Il dispositivo di controllo e protezione permette la verifica rapida delle principali funzioni del bus. Tramite LED viene mostrato il traffico dei telegrammi. Mediante contatti normalmente aperti e normalmente chiusi viene segnalata la caduta di tensione sul bus (U<Umin). Il DSM dispone inoltre di un diodo di soppressione come protezione da sovratensioni. DSM/S 1.1 SK0002B99 3 100.1 200.1 270.1 360.1 2CDC071024F0008 VB/K VB/K VB/K VB/K SK0050B92 PS 1/4/6-KNX Tipo Codice Dettagli MW DSM/S 1.1 EC 596 3 - - Cavallotti di connessione Consentono una connessione veloce dei dispositivi tramite il terminale di connessione al Bus. L’esecuzione orizzontale e verticale è predisposta per le applicazioni tipiche del cablaggio. Tipo Codice Dettagli MW VB/K 100.1 ED 209 2 orizzontale, 100 mm 2 VB/K 200.1 ED 210 0 orizzontale, 200 mm 4 VB/K 270.1 ED 211 8 verticale, 270 mm - VB/K 360.1 KNXC001 verticale, 360 mm - Barre di connessione Si utilizzano per la distribuzione della fase ai diversi contatti liberi da tensione (per es. SD/S, SA/S, ...). Riducono i tempi di cablaggio e creano connessioni sicure. Mentre gli PS 1/4/6 sono già pronti all’impiego, gli PS 1/60/6 vengono tagliati alla lunghezza desiderata applicando alle estremità le coperture terminali. Tipo Codice Dettagli MW PS 1/4/6-KNX ED 207 6 4 contatti - PS 1/60/6-KNX ED 208 4 60 contatti - PS-END 1-S ED 423 9 copertura terminale - Gruppo morsetti di collegamento ABB i-bus® KNX Il dispositivo è utilizzato per collegare la linea bus a dispositivi ABB i-bus® KNX o come morsetto di derivazione per la linea bus. Il connettore è disponibile nei colori nero/rosso (terminale di connessione al bus) e bianco/giallo (terminale di connessione per alimentazioni e segnali ausiliari). E/G M Tipo Codice Dettagli MW E/G M EC 732 4 rosso/nero - ANSCHL.KL EC 733 2 bianco/giallo - MDRC, SM, FM, LF, MW: vedi nota pag. 3/1 3/10 2CSC500014D0904 | ABB i-bus® KNX SK 0061 B94 Dispositivo di protezione Il dispositivo protegge i componenti ABB i-bus® KNX dalle sovratensioni. Tensione nominale: 24 Vc.c. Corrente nominale: 3A Corrente nominale di scarica: 5kA SK 0002 B99 US/E 1 Tipo Codice Dettagli MW US/E 1 EC 209 3 - - 3 Cavo ABB i-bus® KNX, 4 fili Cavo per bus ABB i-bus ® KNX composto da 2 coppie di conduttori schermati e ritorti. Tipo YCY11 2x2x0,8. SK 0002 B99 CV EIB/KNX 4-100 CV EIB/KNX 4-500 Tipo Codice Dettagli MW CV EIB/KNX 4-100 ED 065 8 matassa da 100 m - CV EIB/KNX 4-500 ED 066 6 matassa da 500 m - Cavo ABB i-bus® KNX, 2 fili Cavo per bus ABB i-bus ® KNX composto da una coppia di conduttori schermati e ritorti. Tipo YCY11 1x2x0,8. CV EIB/KNX 2-100 CV EIB/KNX 2-500 Tipo Codice Dettagli MW CV EIB/KNX 2-100 ED 063 3 matassa da 100 m - CV EIB/KNX 2-500 ED 064 1 matassa da 500 m - MDRC, SM, FM, LF, MW: vedi nota pag. 3/1 ABB i-bus® KNX | 2CSC500014D0904 3/11 Mylos KNX La gamma KNX ABB si amplia con una serie esclusiva di dispositivi da incasso compatti, perfettamente integrati con il design raffinato ed elegante di Mylos, per avere tutto il comfort e l’efficienza della building automation senza rinunciare all’estetica. 3 I vantaggi La gamma Una gamma di soluzioni completa Modulo ingresso 2 canali - Cieco - Con 1 interruttore - Con 2 interruttori Funzionalità KNX paragonabili a quelle dei dispositivi modulari Terminale d’uscita 16A, 1 canale - Cieco - Con 1 interruttore - Con 2 interruttori Terminale d’uscita 8A, 2 canali - Con 2 interruttori Dispositivi KNX con già integrati gli interruttori, per ottimizzare il progetto e ridurre il numero dei dispositivi necessari T Tutti i dispositivi sono disponibili in due colori, bianco e nero, perfettamente integrati con l’ampia serie di placche della serie civile Mylos Attuatore tapparella 230V, 1 canale - Cieco - Con 1 comando Dimmer con interruttore, 1 canale - 350W - 1..10v Ricevitore IR per telecomandi I dispositivi sono installabili sia in scatole da incasso tonde, che in scatole da incasso a standard italiano, per garantire una flessibilità totale 3/12 2CSC500014D0904 | ABB i-bus® KNX - Termostato con display - Cronotermostato con display
