Apparecchi di controllo
Soluzioni applicative

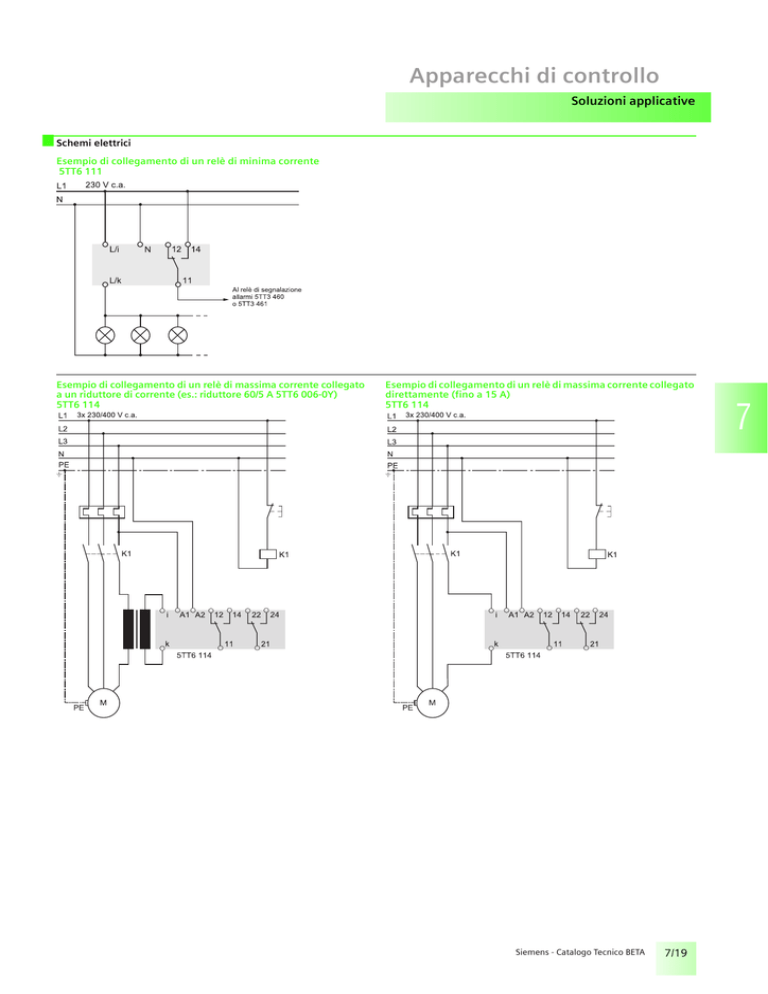

■ Schemi elettrici
Esempio di collegamento di un relè di minima corrente
5TT6 111
Esempio di collegamento di un relè di massima corrente collegato
a un riduttore di corrente (es.: riduttore 60/5 A 5TT6 006-0Y)
5TT6 114
Esempio di collegamento di un relè di massima corrente collegato
direttamente (fino a 15 A)
5TT6 114
Siemens - Catalogo Tecnico BETA
7/19
7
Apparecchi di controllo
Soluzioni applicative
■ Schemi elettrici
Diagramma delle funzioni dei relè di minima corrente
5TT6 1
Diagramma delle funzioni dei relè di massima corrente
5TT6 1
Esempio di collegamento di un relè di minima/massima corrente
collegato direttamente (fino a 5 A)
5TT6 120
Diagramma delle funzioni di un relè di minima/massima corrente
5TT6 120
7/20
Siemens - Catalogo Tecnico BETA
Apparecchi di controllo
Soluzioni applicative
■ Schemi elettrici
Diagramma delle funzioni di un relè di minima/massima corrente
5TT6 115
7
A differenza di tutti gli altri relè di corrente i guasti vengono segnalati
sempre tramite i contatti 11-14 (21-24). Dai LED rossi è possibile
distinguere se si tratta di una segnalazione di minima o di massima
corrente.
Esempi d’impiego dei relè di corrente
5TT6 1
Controllo illuminazione di
Esempio di impostazione
emergenza con lampade ad
(operativo)
incandescenza
12 lampade da 100 W, per un
La funzionalità delle lampade di
totale di 1200 W, equivalgono a
emergenza deve venire
ca. 5,2 A. il relè deve quindi
verificata ad intervalli regolari
entrare in funzione appena
secondo VDE 108. Attraverso il
raggiunti i 5,2 A. Se una delle
relè di corrente è possibile
lampade brucia, la corrente
controllare continuamente la
scende a ca. 4,8 A. Questa
corrente d’esercizio. È pertanto
differenza di 5,2 A meno 4,8 A =
irrilevante se questo tipo di
0,4 A corrisponde a ca. l’8% del
illuminazione è integrata
valore totale pari a 5,2 A. Questo
nell’impianto di illuminazione
8% deve essere
generale o se viene alimentata
fondamentalmente la più
con corrente d’urgenza solo in
piccola potenza di perdita di una
caso di necessità.
lampada ad incandescenza,
poiché da soli i relè di corrente
Il relè di corrente viene
hanno una isteresi di ca. 4%.
impostato in modo che entri in
funzione quando tutte le
Illuminazione a faretti o di
lampade sono accese; se una
orientamento in edifici
delle lampadine si brucia il relè
Sui corridoi di volo gli edifici più
segnala il guasto.
alti devono essere dotati di luci
di posizione. Per il controllo di
queste luci e di quelle delle piste
di rullaggio valgono le
indicazioni di programmazione
dell’esempio sopra descritto per
il controllo dell’illuminazione
d’emergenza.
La misurazione della corrente
trova il suo principale impiego
nella protezione dei motori. Una
tempestiva segnalazione di
allarme permette di eliminare un
guasto prima che l’interruttore
interrompa il circuito all’interno
del motore, quindi senza doverlo
far ripartire nuovamente.
Trasportatore a coclea
La presenza di oggetti di una
particolare consistenza che
possono infiltrarsi in impianti
trasportatore a coclea, come per
esempio in impianti di
depurazione, comportano
spesso il blocco del dispositivo di
trasporto.
Se impostato appositamente, il
relè di corrente segnala
attraverso i suoi contatti che sta
per verificarsi una situazione
pericolosa che potrebbe causare
l’arresto del motore.
Agitatore
Come per il processo di
trascinamento, l’eventuale
variazione di viscosità potrebbe
causare un sovraccarico del
motore.
Aspiratori in macchine per la
lavorazione del legno
Per motivi di sicurezza sul lavoro
per proteggersi da una eccessiva
produzione di polvere deve
venire garantito il perfetto
funzionamento dell’aspiratore,
prima che vengano messe in
funzione seghe o smerigliatrici.
I relè di corrente garantiscono in
maniera affidabile il controllo
del funzionamento motore e
sono dal punto di vista
funzionale più adatti dei relè di
tensione, che sono pensati
particolarmente per la
protezione dei motori.
Controllo motore delle gru
Il controllo della corrente del
motore principale (motore di
sollevamento) garantisce che il
freno elettrico venga rilasciato
solo quando il motore principale
è in funzione ed il carico viene
trattenuto.
