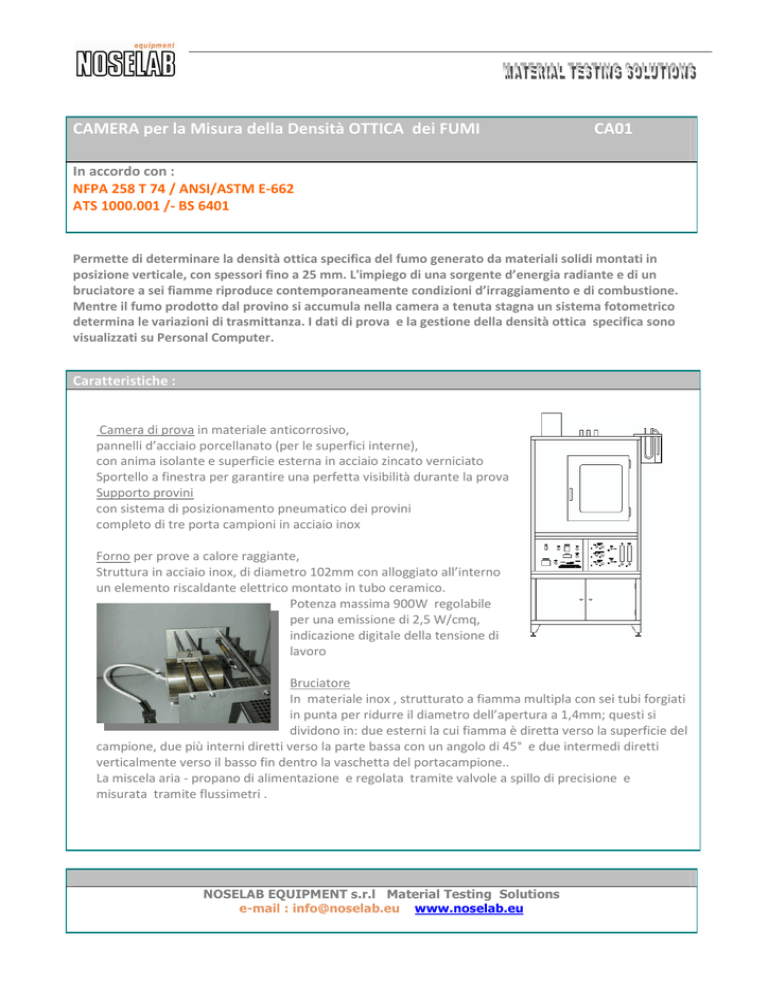

CAMERA per la Misura della Densità OTTICA dei FUMI CA01

CAMERA per la Misura della Densità OTTICA dei FUMI
CA01
In accordo con :
NFPA 258 T 74 / ANSI/ASTM E-662
ATS 1000.001 /- BS 6401
Permette di determinare la densità ottica specifica del fumo generato da materiali solidi montati in
posizione verticale, con spessori fino a 25 mm. L'impiego di una sorgente d’energia radiante e di un
bruciatore a sei fiamme riproduce contemporaneamente condizioni d’irraggiamento e di combustione.
Mentre il fumo prodotto dal provino si accumula nella camera a tenuta stagna un sistema fotometrico
determina le variazioni di trasmittanza. I dati di prova e la gestione della densità ottica specifica sono
visualizzati su Personal Computer.
Caratteristiche :
Camera di prova in materiale anticorrosivo,
pannelli d’acciaio porcellanato (per le superfici interne),
con anima isolante e superficie esterna in acciaio zincato verniciato
Sportello a finestra per garantire una perfetta visibilità durante la prova
Supporto provini
con sistema di posizionamento pneumatico dei provini
completo di tre porta campioni in acciaio inox
Forno per prove a calore raggiante,
Struttura in acciaio inox, di diametro 102mm con alloggiato all’interno
un elemento riscaldante elettrico montato in tubo ceramico.
Potenza massima 900W regolabile
per una emissione di 2,5 W/cmq,
indicazione digitale della tensione di
lavoro
Bruciatore
In materiale inox , strutturato a fiamma multipla con sei tubi forgiati
in punta per ridurre il diametro dell’apertura a 1,4mm; questi si
dividono in: due esterni la cui fiamma è diretta verso la superficie del
campione, due più interni diretti verso la parte bassa con un angolo di 45° e due intermedi diretti
verticalmente verso il basso fin dentro la vaschetta del portacampione..
La miscela aria - propano di alimentazione e regolata tramite valvole a spillo di precisione e
misurata tramite flussimetri .
NOSELAB EQUIPMENT s.r.l Material Testing Solutions
e-mail : [email protected] www.noselab.eu
Radiometro
Tipo Gardon , per misurare il flusso delle radiazioni
Con uno schermo in acciaio inox che riflette il calore
termoregolato a 90 ° tramite sistema ad aria
completo di certificato di taratura Noselab
Manometro
per controllo e scarico sovrapressione interna della
camera
Scarico fumi
a comando pneumatico e ventola centrifuga
Raccordi prelievo fumi
posti sulla parte superiore della camera per eseguire l'analisi della tossicità dei gas secondo le
specifiche ATS 1000.001, per una prova completa e necessario utilizzare un apparecchio di prelievo
(vedi apparecchiature optional).
Sistema fotometrico
Fascio luminoso verticale con ottica parallela,
Sorgente luminosa , lampada al tungsteno alimentata a 4,2 volt stabilizzati. Ottica inferiore
riscaldata
Rilevatore fotodiodo al silicio con risposta spettrale simile alla S-4 .
Range di misura della trasmittanza da 100 a 0,00001 in quattro scale- Azzeramento automatico
Flussimetri
Per regolare il flusso d’aria con valvola spillo di precisione (portata: 500cm³/min e tubo SV18)
Per regolare il flusso di gas con valvola a spillo (portata: 50 cm³/min , tubo: T116 , fluido: propano)
Set di n. 6 filtri in gelatina ( tracciabilità certificato INOA)
Uscita seriale RS 232 per collegamento a Personal Computer
Software standard per elaborazione dati di tutte le funzioni di apertura e chiusura valvole,
inserimento del provino, taratura del fascio luminoso, nonché per procedere con la prova in modo
automatico
FUNZIONI
• Monitoraggio continuo della trasmittanza
• Conversione in densità ottica
• Curva densità ottica/tempo
• Registrazione dei dati
• Dati istantanei di trasmissione/densità
• Max optical density e o.d. ai tempi stabiliti
• Diagramma densità ottica/tempo
• Dati relativi allo stato della macchina
• Archivio prove
• Report
NOSELAB EQUIPMENT s.r.l Material Testing Solutions
e-mail : [email protected] www.noselab.eu
CAMERA MISURA DENSITA’ OTTICA DEI FUMI
(Smoke Density Chamber)
Sistema completo in ambiente di laboratorio
attrezzato con canalizzazione di evacuazione dei fumi
Massimo ingombro mq 2
ACCESSORI :
POMPA DI PRELIEVO GAS DA CAMERA DEI FUMI PER PROVA DI
TOSSICITÀ
L’apparecchio permette di prelevare campioni dei fumi prodotti
nella Camera di Misura per l’analisi gascromatografica, secondo il
metodo ATS 1000.001.
Ha due tempi automatizzati di prelievo gas in sacche di tedlar
da 25 litri.
Dimensioni Camera:
ESTERNE (mm): 1000 x 635 x 2080(h)
INTERNE (mm): 914 x 610 x 914 (h)
Peso :
kg 55
Alimentazioni :
• Aria compressa :
• Gas propano :
• Energia elettrica:
filtrata secca 3 bar
0,5 bar
220 V 800V/A stabilizzati
