Misura dei tempi di commutazione di un diodo 50 Ω 50 Ω i v = i ∙ 50
annuncio pubblicitario

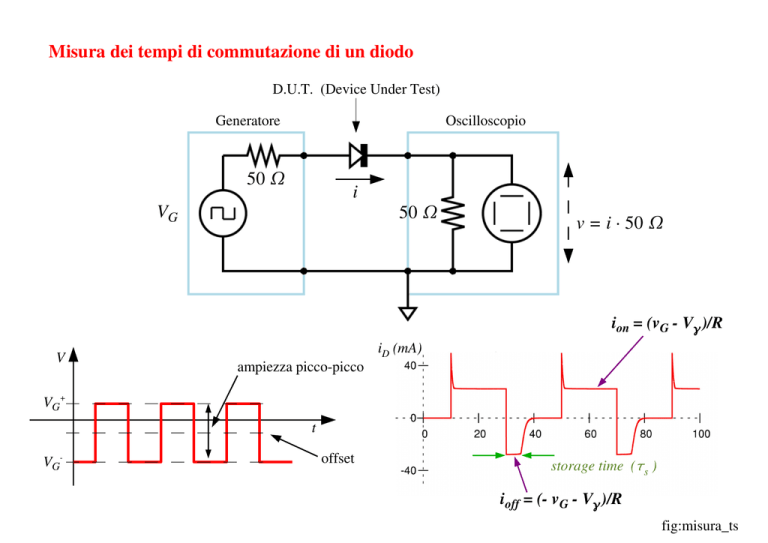

Misura dei tempi di commutazione di un diodo D.U.T. (Device Under Test) Generatore Oscilloscopio 50 i VG 50 v = i ∙ 50 ion = (vG ­ V )/R V ampiezza picco­picco iD (mA) VG+ t VG­ offset storage time (s ) ioff = (­ vG ­ V )/R fig:misura_ts Circuito per la misura dei tempi di commutazione di un diodo Generatore 50 vG L1 I Oscilloscopio L2 50 Circuito *** ERRATO *** per la misura dei tempi di commutazione di un diodo Oscilloscopio L3 Generatore Y2 50 vG L1 L2 Y1 50 Misura dei tempi di commutazione di un diodo Generatore di Funzioni HP8111A Misura dei tempi di commutazione di un diodo Oscilloscopio Tektronix 2235 e 2245A Misura della capacita' di transizione di un diodo Generatore di tensione alternata a frequenza variabile HI I Impedenza da misurare display LI I Z VS VP HV V microprocessore MI AI ADC LV I P AV MV ADC V Generatore di tensione continua di polarizzazione A B Zero Selezione misura Frequenza VP fig:hp4275a Misura della capacita' di transizione di un diodo Impedance Analyzer HP 4192A Selezione misura Parametri di misura Valore numerico Unita' di misura File ct.plt ct(v,cc,cz,vj) = cc + cz/sqrt(1+v/vj) fit ct(x,cc,cz,vj) "ct.dat" via cc,cz,vj plot "ct.dat", ct(x,cc,cz,vj) File ct.dat # ­V pF 1.00 14.73 2.00 11.45 3.00 9.895 4.00 8.754 5.00 7.957 6.00 7.362 7.00 6.892 8.00 6.515 9.00 6.201 10.00 5.936 13.00 5.329 16.00 4.907 19.00 4.589 22.00 4.341 26.00 4.079 30.00 3.870 35.00 3.658 Fit e plot dati con gnuplot Trasmissione e ricezione di segnali mediante impulsi di luce 50 VD Fotodiodo rivelatore circuito equivalente iL diodo laser emettitore D a RL i rd vL CJ 50 RL b i CJ capacita' del fotodiodo iL rd resistenza dinamica del fotodiodo RL resistenza di ingresso dello strumento di misura t = (RL ∥ rd ) ∙ C velocita' di risposta = Cj ∙ ( RL // rd ) 50 diodo laser emettitore fotodiodo rivelatore Cd rd R L 50 generatore di segnali alimentatore oscilloscopio resistenza 15 k RP 15 k oscilloscopio Cd fotodiodo condensatore 10 nF rd 10 nF + R L 50 ­ VP 0...60 V Trasmissione e ricezione di segnali mediante impulsi di luce resistenza t T +VD ­ VD LIMITI MASSIMI ASSOLUTI VD: ≤ 4.5 V duty cycle: t / T ≤ 0.1 ATTENZIONE Montare la guida di sostegno di laser e fotodiodo in posizione verticale con il fascio laser diretto verso il basso. Non superare i valori limite: Alimentazione laser massima: ­4.5 V Duty cycle massimo: 10 % Frequenza degli impulsi minima: 1 kHz
