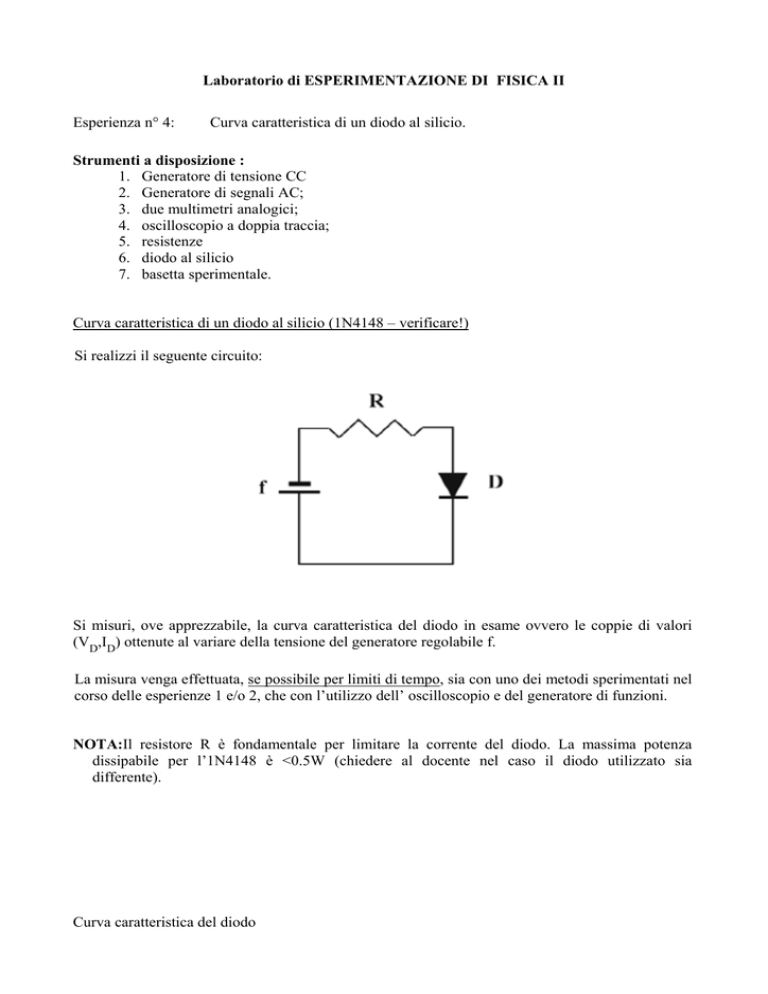

Laboratorio di ESPERIMENTAZIONE DI FISICA II
Esperienza n° 4:
Curva caratteristica di un diodo al silicio.
Strumenti a disposizione :
1. Generatore di tensione CC
2. Generatore di segnali AC;
3. due multimetri analogici;
4. oscilloscopio a doppia traccia;
5. resistenze
6. diodo al silicio
7. basetta sperimentale.
Curva caratteristica di un diodo al silicio (1N4148 – verificare!)
Si realizzi il seguente circuito:
Si misuri, ove apprezzabile, la curva caratteristica del diodo in esame ovvero le coppie di valori
(VD,ID) ottenute al variare della tensione del generatore regolabile f.
La misura venga effettuata, se possibile per limiti di tempo, sia con uno dei metodi sperimentati nel
corso delle esperienze 1 e/o 2, che con l’utilizzo dell’ oscilloscopio e del generatore di funzioni.
NOTA:Il resistore R è fondamentale per limitare la corrente del diodo. La massima potenza
dissipabile per l’1N4148 è <0.5W (chiedere al docente nel caso il diodo utilizzato sia
differente).
Curva caratteristica del diodo
